MPO 트렁크부터 단일 섬유까지
단면을 보는 검사 카메라

Fluke Networks FI-3000 FiberInspector Pro 광섬유 단면 검사 카메라

견적 받기

Fluke Networks 국내 공식 대리점

Fluke Networks FI-3000은 MPO와 단일 광섬유를 오토포커스와 자동 센터링 멀티 카메라로 보여 주는 FiberInspector Pro 광섬유 단면 검사 카메라입니다. 전체 트렁크에서 개별 단면까지 라이브 뷰로 확인합니다.

5 Mpixel 카메라가 610 × 460 µm 시야를 1 µm 분해능으로 담고, 옵션인 자동 합격·불합격 판정은 섬유당 2초 미만에 끝납니다. 326 g 본체는 홀스터와 소프트 케이스로 휴대합니다. 8~32 섬유 MPO까지 검사하는 이 카메라는 (주)테솔이 국내에 공식 공급합니다.

5 Mpixel

1/4 in CMOS 카메라

1 µm

단면 분해능

2초 미만

섬유당 자동 판정 (옵션)

32 섬유

MPO 2x16 단면까지 지원

특징

FI-3000으로 보는
MPO와 단일 섬유 단면

핵심 특징	현장에서 달라지는 점
라이브 뷰	트렁크 전체에서 개별 단면까지 실시간으로 오가며 보므로 오염된 섬유 위치를 바로 찾습니다.
자동 초점과 센터링	다중 카메라가 초점과 중심을 자동으로 맞춰 주므로 손이 흔들리기 쉬운 패치 패널 앞에서도 검사 시간이 짧습니다.
PortBright 조명	어둡고 밀집된 패치 패널 안쪽을 밝혀 포트 안의 단면을 보기 쉽게 합니다.
자동 판정 (옵션)	섬유당 2초 미만으로 합격·불합격을 판정하므로 섬유 수가 많은 트렁크 검수가 빨라집니다.
지원 커넥터	1열 또는 2열 구성의 8·12·16 UPC·APC 커넥터를 검사할 수 있습니다.
교환 팁	LC, SC, E2000 등 단일 광섬유 팁을 골라 끼우면 단일 섬유 커넥터도 같은 본체로 검사할 수 있습니다.
앱 연동	휴대폰 앱에 결과를 저장하고 PDF나 이미지로 공유하므로 현장에서 바로 보고할 수 있습니다.
Versiv 연동	Versiv, LinkWare와 함께 쓰면 Tier 1·Tier 2 보고서에 단면 결과가 들어갑니다.

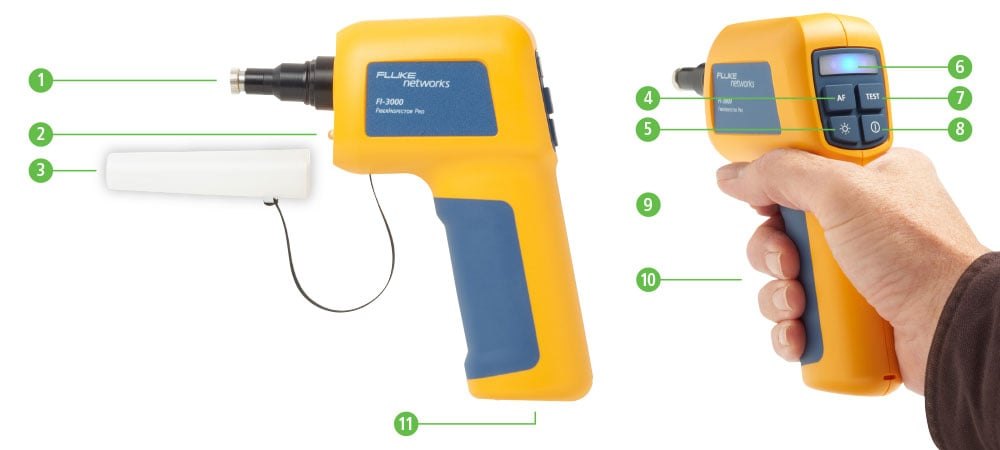

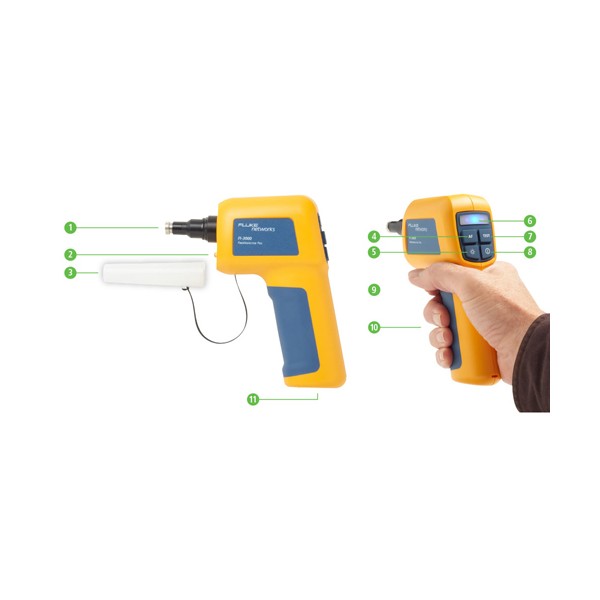

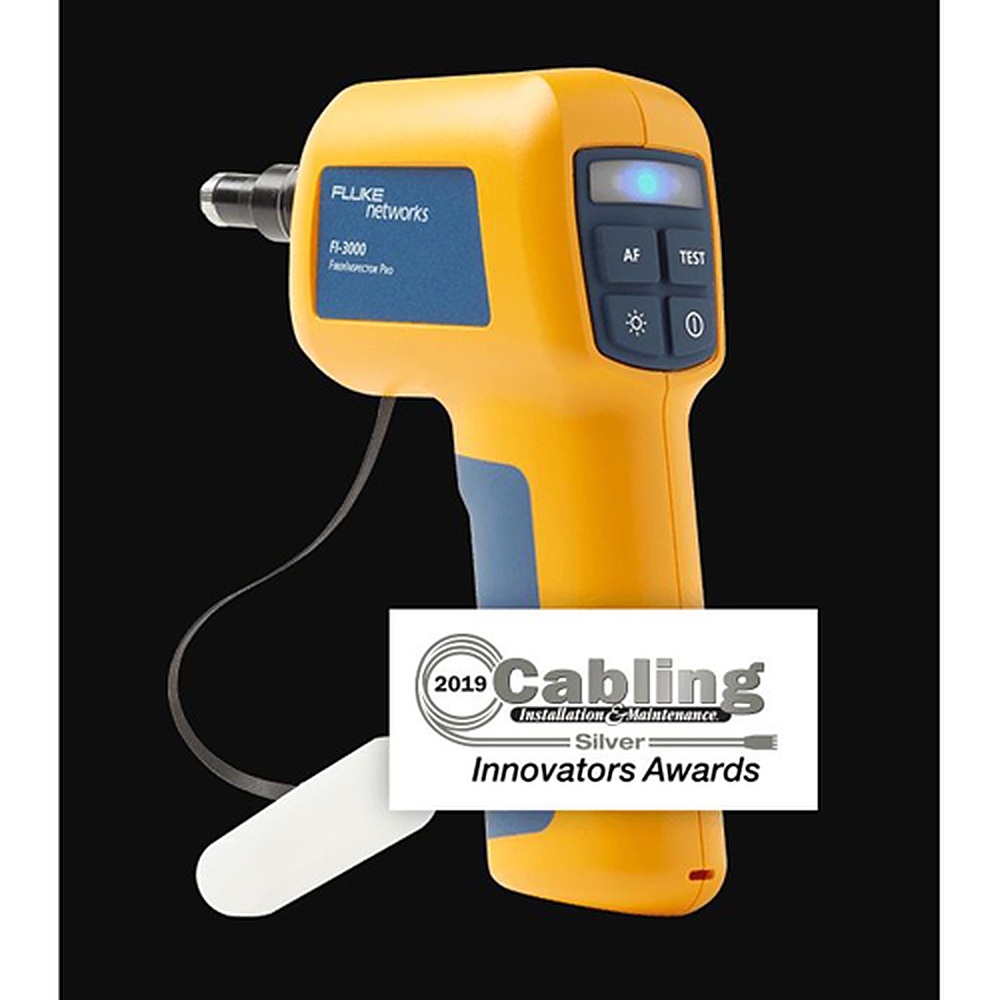

검사 카메라의 외형과 각 부위 표시

라이브 뷰

MPO 트렁크 전체를
한 번에 살펴보기

MPO 커넥터에는 8~32개 섬유가 한 번에 정렬되어 있어 섬유를 하나씩 보는 방식으로는 검수 시간이 길어집니다. 라이브 뷰는 전체 단면을 먼저 보여 준 뒤 터치스크린 제스처로 개별 섬유 단면으로 들어갑니다. 그래서 오염이나 긁힘이 있는 섬유만 골라 청소하고 다시 확인할 수 있습니다.

전체 단면에서 개별 섬유로

단면 종류는 단일 섬유와 MPO 1x8, 1x12, 1x16, 2x12, 2x16을 지원합니다. 시험 기준은 IEC 61300-3-35 Ed. 2 MM, Ed. 2 SM APC, 문서화만 가운데 하나를 고를 수 있습니다.

판정과 조명

FI-3000 자동 판정 옵션과
LED 조명 구성

자동 합격·불합격 판정은 선택 기능이며 기본 구성에는 들어 있지 않습니다. 조명은 동축 청색 LED 단면 조명과 백색 LED로 나뉘고, LED 수명이 100,000 h 이상이라 오래 쓰는 검사 장비에서도 광원 교체 부담이 적습니다.

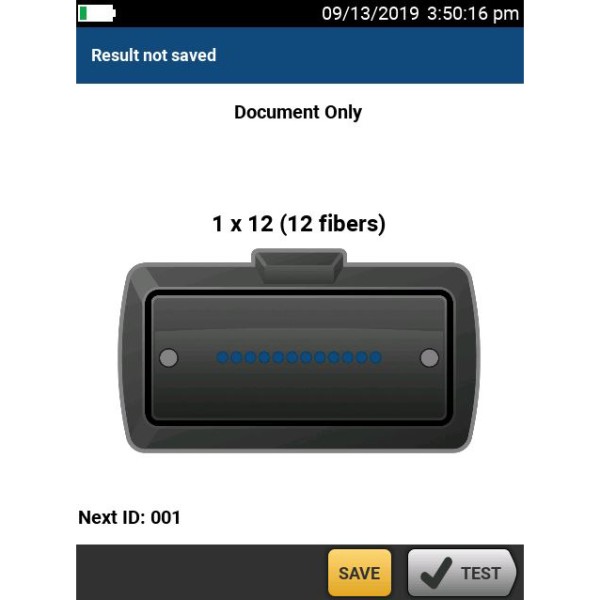

시험 기준에서 문서화만 항목을 고르면 판정 없이 단면 이미지만 기록하는 작업에도 사용할 수 있습니다.
16/32 UPC 팁과 단일 광섬유 팁(LC, SC, 1.25 mm, 2.5 mm, E2000)은 별매로 추가할 수 있습니다.
배터리는 Li-ion이며 AC 어댑터는 100–240 VAC 입력, 15 VDC 2 A 출력입니다.

결과 관리

앱과 Versiv로
결과 이어받기

휴대폰 앱에 저장한 결과는 PDF나 이미지로 공유할 수 있고, Versiv와 LinkWare를 함께 쓰면 단면 결과가 Tier 1·Tier 2 보고서에 들어갑니다. Versiv와 함께 쓰는 구성은 FI2-7300이므로, 보고서까지 한 흐름으로 만들려면 구성을 먼저 정하세요.

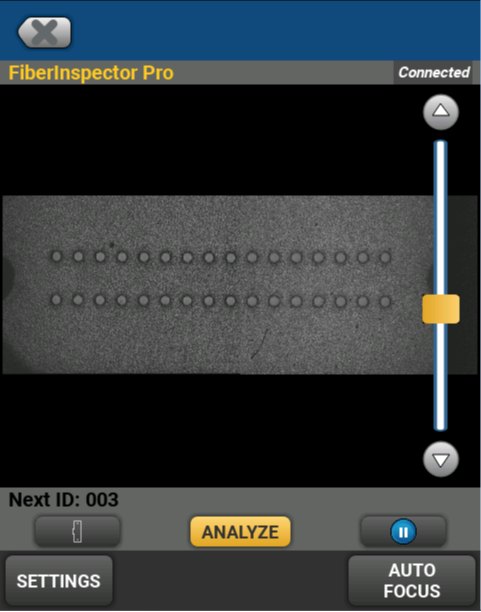

광섬유 단면 검사 앱의 촬영 화면

사용 방법

FI-3000과 FI-IN 앱
Wi-Fi 연결 순서

FI-3000은 Wi-Fi Direct로 휴대폰의 FI-IN 앱에 연결해 라이브 뷰로 단면을 확인하고 결과를 저장합니다. Versiv와 LinkWare를 함께 사용하면 단면 결과가 Tier 1·Tier 2 보고서에 들어갑니다.

소프트웨어·도구	하는 일
FI-IN (iOS·Android)	라이브 뷰, 결과 저장과 PDF·이미지 공유
Versiv	FI2-7300 구성에서 단면 결과를 시험 결과와 함께 저장
LinkWare PC	Tier 1·Tier 2 보고서에 단면 결과 포함

처음 연결하는 순서

순서	할 일
1	휴대폰에 App Store 또는 Google Play에서 FI-IN 앱을 설치합니다.
2	FI-3000의 전원 버튼을 2초 동안 눌러 켜세요.
3	FI-IN 앱의 Live View Screen에서 Wi-Fi 버튼을 누릅니다.
4	목록에서 FI-3000_ 뒤에 일련번호가 붙은 네트워크를 고르고 비밀번호 1234567890을 입력하세요.
5	Wi-Fi 버튼에 프로브 SSID가 녹색으로 표시되면 연결된 것이며, 단면을 검사해 결과를 저장합니다.

휴대폰이 인터넷에 연결되지 않았다는 경고를 띄우면 연결 유지를 선택하세요. 비밀번호는 모든 프로브가 같고 바꿀 수 없습니다.

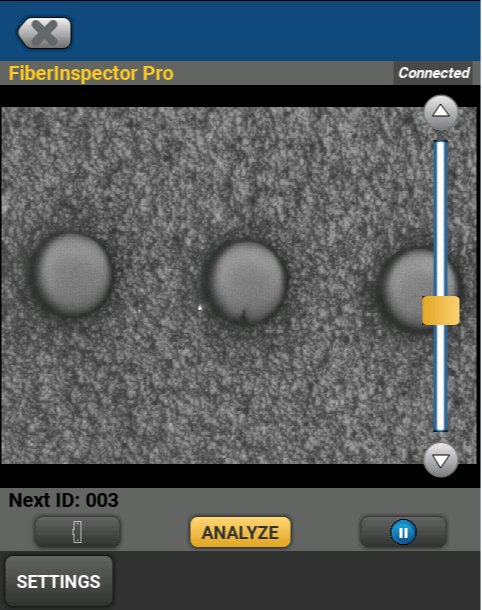

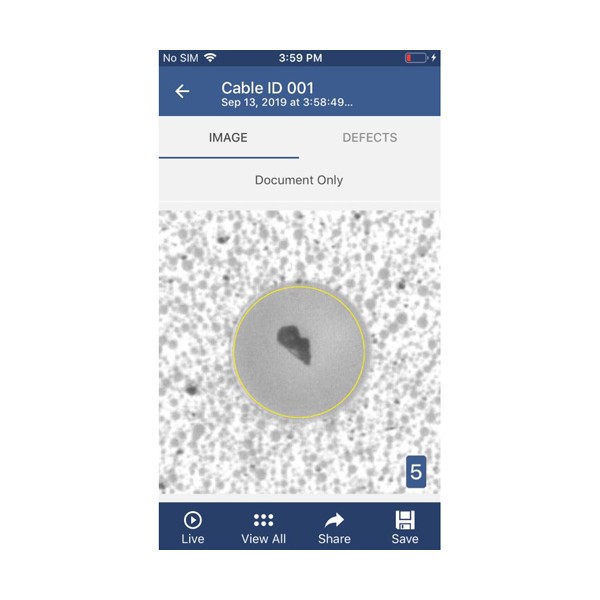

광섬유 단면 확대 이미지를 보여 주는 앱 화면

사양

FI-3000 단면 검사 카메라
상세 사양

항목	사양
단면 종류	단일 섬유 및 MPO 1x8 · 1x12(8/10/12 섬유) · 1x16 · 2x12(16/20/24 섬유) · 2x16(32 섬유)
시험 기준	IEC 61300-3-35 Ed. 2 MM · Ed. 2 SM APC · 문서화만
자동 합격/불합격	섬유당 2초 미만 (옵션)
카메라	5 Mpixel 1/4 in CMOS · 시야 610 × 460 µm · 분해능 1 µm
조명	LED 수명 >100,000 h · 동축 청색 LED 단면 조명 · 백색 LED
배터리	Li-ion · 10.8시간 · USB 충전 또는 Versiv 연결
AC 어댑터	입력 100–240 VAC, 50/60 Hz · 출력 15 VDC 2 A
크기 · 무게	168 × 137 × 54 mm · 326 g (먼지 캡 포함, 어댑터 팁 제외)
동작 온도 · 습도	–10 to +45 °C · 0–95 % (0–35 °C)
보관 온도	–10 to +60 °C
고도	동작 4,000 m (AC 어댑터 사용 시 3,200 m) · 보관 12,000 m
진동 · 낙하	2 g · 1 m 낙하
결과 연동	휴대폰 앱 저장 · 공유 · Versiv · LinkWare 연동
안전 기준	IEC 61010-1 오염도 2

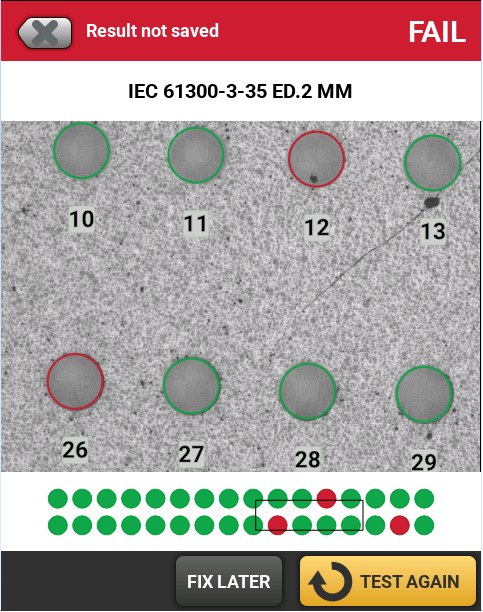

광섬유 단면 이미지와 합격 여부를 보여 주는 앱 화면

활용 분야

MPO 단면 검사가
필요한 광배선 현장

광 트렁크 인증 — MPO 트렁크를 단면 단위로 검사해 오염 섬유를 가립니다.

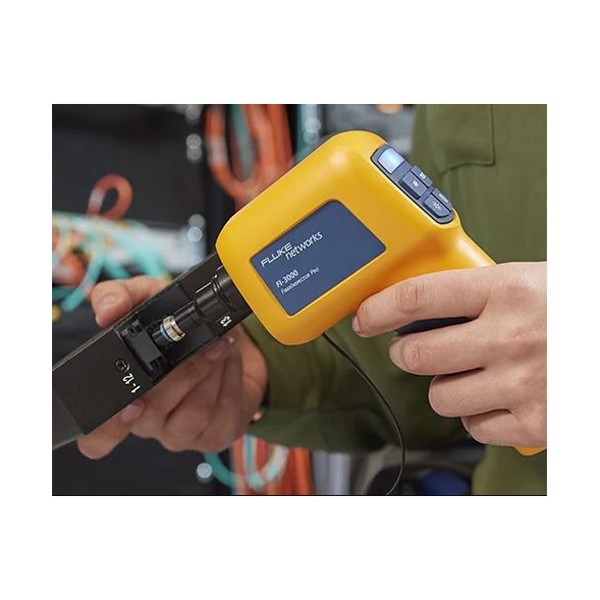

패치 패널 점검 — 어둡고 밀집된 패널 안쪽 단면을 밝혀 확인합니다.
설치 후 검수 — 자동 판정으로 섬유마다 합격·불합격을 기록합니다.
장애 원인 확인 — 오염, 파임, 긁힘을 직접 확인해 원인을 찾습니다.

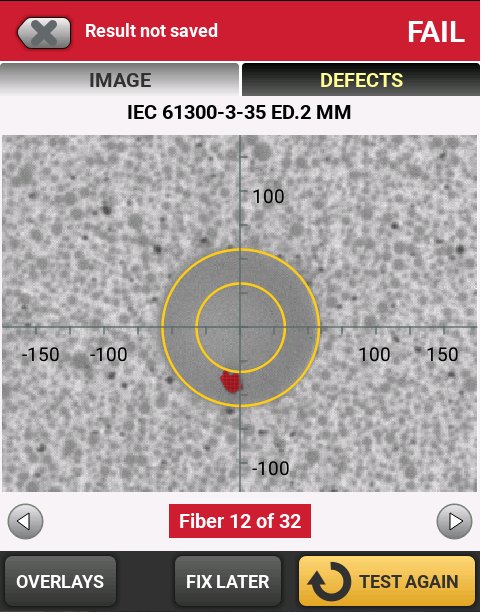

광섬유 단면 확대 이미지와 결함 표시 앱 화면

선택 가이드

검사 대상에 맞는
FiberInspector 구성

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
MPO 트렁크를 자주 검사할 때	FI-3000	MPO와 단일 섬유를 라이브 뷰로 한 본체에서 검사합니다.
단일 광섬유 단면만 검사할 때	FI-1000-KIT	단일 섬유용 USB 검사 프로브 키트로, 단일 섬유 검사에는 충분합니다.

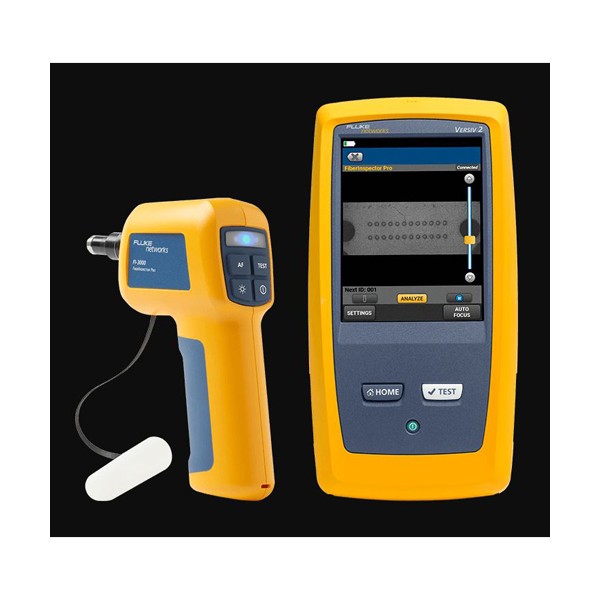

Versiv와 함께 보고서를 만들 때	FI2-7300	Versiv와 연동되는 구성이라 단면 결과를 Tier 1·Tier 2 보고서에 함께 담습니다.

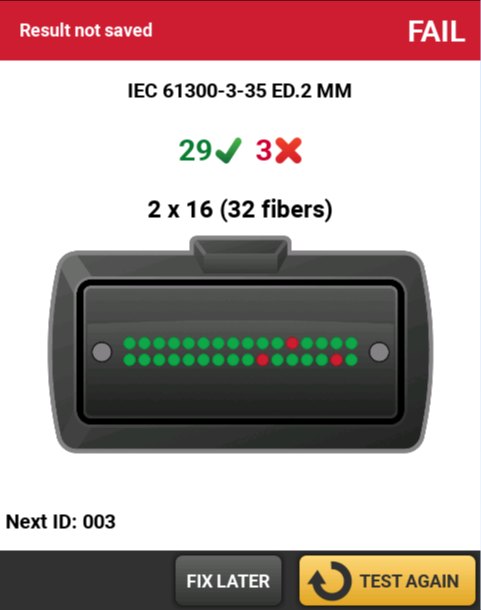

검사 결과와 광섬유별 합격·불합격 표시 앱 화면

구성·옵션

FI-3000 구성품과
별매 팁

품번	구성

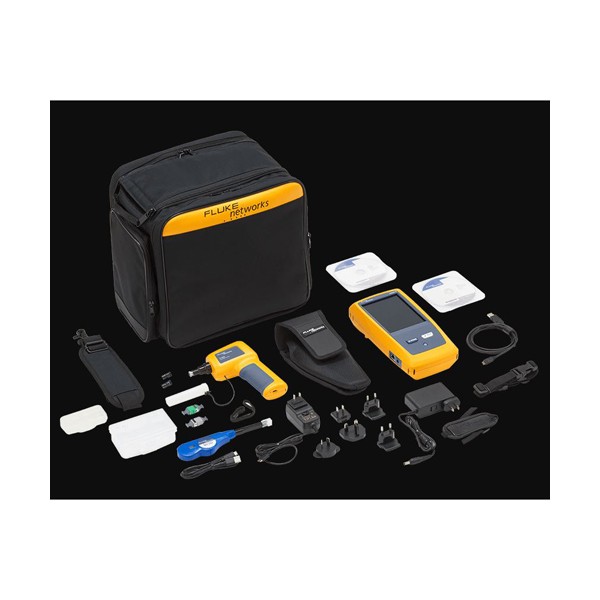

4996225	FI-3000 본체 · 팁 세트(12/24 UPC · 12/24 APC) · 단일 섬유 어댑터 · AC 충전기 · 설명서 · 홀스터 · 소프트 케이스
별매	16/32 UPC 팁 · 단일 광섬유 팁(LC · SC · 1.25 mm · 2.5 mm · E2000)

FI-3000과 함께 보는
광 시험 장비

FI-3000을 Versiv와 연결할 수 있습니까?
네, Versiv·LinkWare와 묶어 보고서를 만들 수 있습니다. Versiv와 함께 쓰는 구성은 FI2-7300입니다.
FI-3000 기본 구성에 자동 판정이 포함됩니까?
아닙니다. 자동 합격·불합격 판정은 선택 기능입니다. 기본 구성에서는 라이브 뷰로 단면을 보며 판단합니다.
어떤 커넥터를 검사할 수 있습니까?
단일 섬유와 8~32 섬유 MPO 단면을 검사할 수 있습니다. 단일 광섬유는 LC, SC, E2000 등 교환 팁을 골라 사용합니다.
FI-3000과 FI-1000-KIT는 무엇이 다릅니까?
FI-1000-KIT는 단일 섬유용 USB 검사 프로브 키트입니다. FI-3000은 MPO까지 라이브로 확인합니다.
FI-3000 배터리는 얼마나 사용할 수 있습니까?
리튬이온 배터리로 약 10.8시간 사용할 수 있습니다. USB로 충전하며 AC 어댑터도 함께 구성됩니다.
