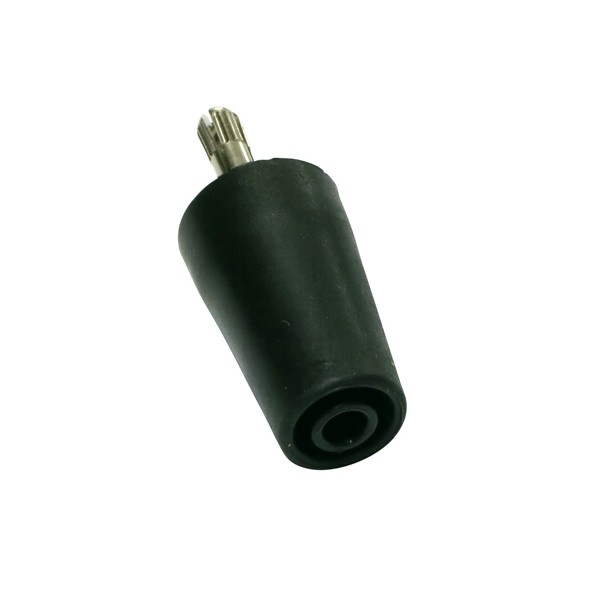

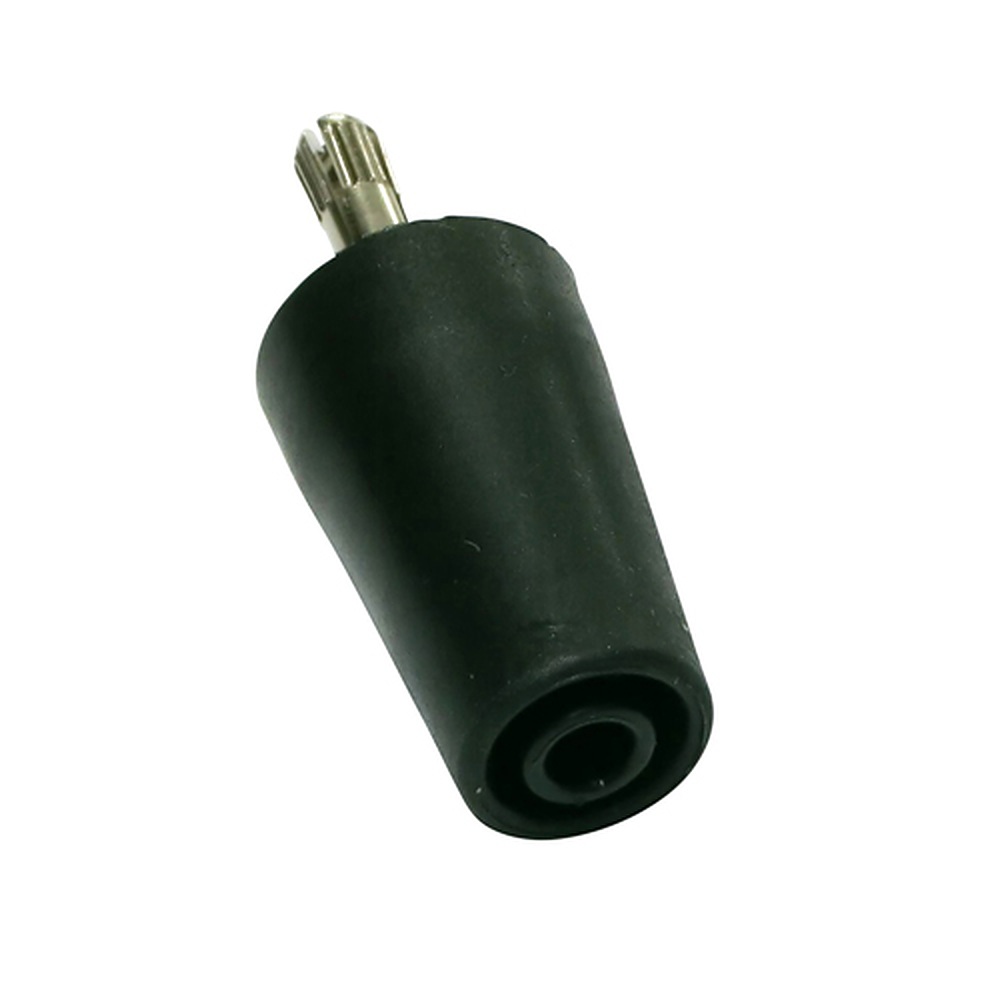

Electro-PJP 3300 Ø4MM 적용 소켓 / 확장 핀을 통한 연결

MODEL: 3300
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

나사로 단단히 잇는 금속형과
체결이 단순한 확장형 소켓

Electro-PJP 3298 · 3300 · 3304 Ø4mm 금속 · 확장형 소켓

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 3298·3298F·3300·3304는 M4 나사로 접속하는 Ø4 mm 금속 소켓(3298 계열)과 확장 접속 방식의 Ø4 mm 소켓(3300·3304)으로 이루어진 4종입니다. 3298 계열은 ≤30VAC ≤60VDC에 36 A, 3300과 3304는 300 V CAT II 정격입니다.

3298 계열은 M16 육각 너트로 패널에 조여 고정하며 접점은 니켈 도금 황동입니다. 3300과 3304는 PP 플라스틱 몸체를 사용합니다. 이 소켓은 (주)테솔이 국내에 공식 공급합니다.

4종

금속·확장형 라인업

M4

3298 계열 나사 접속

36 A

3298 계열 정격 전류

300 V

3300 · 3304 CAT II 정격

특징

접속 방식이 다른
3298 금속형과 3300 확장형

핵심 특징	현장에서 달라지는 점
M4 나사 접속	3298 계열은 M4 나사로 케이블 단자를 체결하므로 진동이 있는 패널에서도 접속이 풀리지 않습니다.
M16 육각 너트 고정	육각 너트를 렌치로 조여 패널에 고정하므로 체결 상태를 확실하게 관리할 수 있습니다.
3298/M · 3298/F 구분	부품번호 접미사로 두 모델을 나눠 주문하므로 구성이 뒤섞일 일이 줄어듭니다.
확장형 접속	3300과 3304는 확장 접속 방식이라 케이블 체결 작업이 단순해집니다.
300 V CAT II	3300과 3304의 정격은 같으며, 3304에는 주절연 조건이 추가됩니다.
니켈 도금 황동	기본은 니켈 도금 황동이며, 3298 계열은 요청하면 금-니켈(AuNi) 도금을 적용할 수 있습니다.

모델 선택

3298 금속형과 3300 확장형의
정격 차이

3298 계열은 ≤30VAC ≤60VDC 정격에 정격 전류 36 A이고, 3300과 3304는 300 V CAT II 정격입니다. 전압 범주가 높은 회로라면 3300 계열을, 전류가 큰 저전압 회로라면 3298 계열을 고르세요.

3298과 3298F는 접미사별로 따로 주문하므로, 주문서에는 부품번호 3298/M과 3298/F를 구분해 적어 주세요.

금속 소켓을 패널에 고정하는 방법

3298 계열은 패널 구멍에 소켓을 끼운 뒤 뒷면에서 M16 육각 너트를 렌치로 조여 고정합니다. 케이블은 M4 나사로 접속합니다.

사양

3298 금속형 2종과 3300 확장형 2종
사양

항목	3298	3298F	3300	3304
형태	금속 소켓 Ø4 mm(수)	금속 소켓 Ø4 mm	Ø4 mm 소켓	Ø4 mm 소켓
접속 방식	M4 나사 접속	M4 나사 접속	확장 접속	확장 접속
고정	M16 육각 너트	M16 육각 너트	해당 없음	해당 없음
정격 전압	≤30VAC ≤60VDC	≤30VAC ≤60VDC	300 V CAT II	300 V CAT II (주절연)
정격 전류	36 A	36 A	해당 없음	해당 없음
부품번호	3298/M	3298/F	3300-IEC-#	3304-IEC-#

시리즈 공통 사양

항목	사양
금속	황동 니켈 도금(3298 계열은 AuNi 도금 요청 시)
플라스틱	3300 · 3304 PP
접속 구멍	Ø4 mm

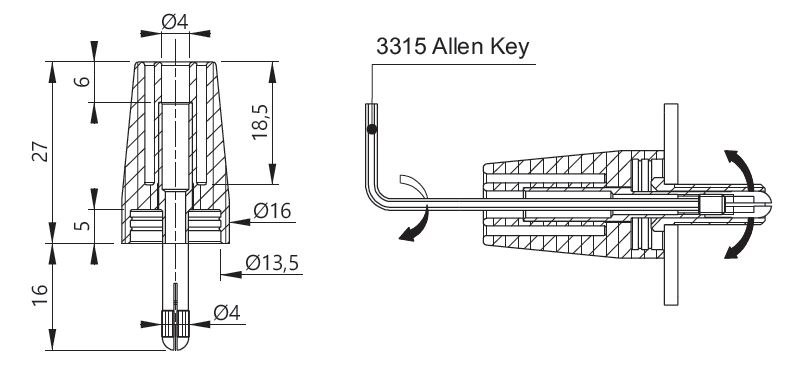

소켓의 치수와 육각 렌치 체결 단면도

활용 분야

금속형·확장형 소켓을
설치하는 패널 현장

계측 패널 — M4 나사로 체결하는 금속 소켓을 입력 단자로 설치합니다.
장비 패널 배선 — 확장 접속으로 케이블을 연결해 조립 시간을 줄입니다.
300 V CAT II 회로 — 해당 범주의 배선에 3300과 3304를 적용합니다.
소켓 교체 작업 — 기존 금속 소켓을 같은 접속 방식의 제품으로 바꿔 끼웁니다.

선택 가이드

접속 방식과 정격으로 고르는
3298·3300·3304

이럴 때 (조건)	권장 모델	선택 이유
M4 나사로 접속하는 금속 소켓이 필요하다면	3298 · 3298F	36 A 정격에 M16 육각 너트로 고정해 전류가 큰 저전압 단자에 맞습니다.
확장 접속으로 케이블을 연결하려면	3300 · 3304	확장 접속 방식에 300 V CAT II 정격이라 체결 작업이 간단합니다.
주절연 조건이 붙는 소켓이 필요하다면	3304	3300과 정격은 같고 주절연 조건이 더해진 모델입니다.

구성·옵션

3298·3300·3304 주문 구성과
부품번호

항목	내용
부품번호	3298/M · 3298/F · 3300-IEC-# · 3304-IEC-#
구성	M16 육각 너트(3298 계열)
도금	니켈 도금 황동, 금-니켈은 요청 시

3298·3300 소켓과 함께 보는
Electro-PJP 액세서리

3298과 3298F는 어떻게 구분합니까?
부품번호로 구분합니다. 3298/M과 3298/F로 나뉘므로 주문서에 모델명과 접미사를 함께 적어 주세요.
3300과 3304는 무엇이 다릅니까?
정격 전압은 둘 다 300 V CAT II이고, 3304에만 주절연 조건이 붙습니다. 접속 방식은 두 모델 모두 확장형입니다.
3298 계열의 정격은 어떻게 됩니까?
≤30VAC ≤60VDC에 정격 전류 36 A입니다. 금속 소켓이라 M16 육각 너트로 패널에 고정합니다.
3298 금속 소켓에 금-니켈 도금을 적용할 수 있습니까?
네, 요청하시면 금-니켈(AuNi) 도금을 적용할 수 있습니다. 기본 사양은 니켈 도금 황동입니다.
