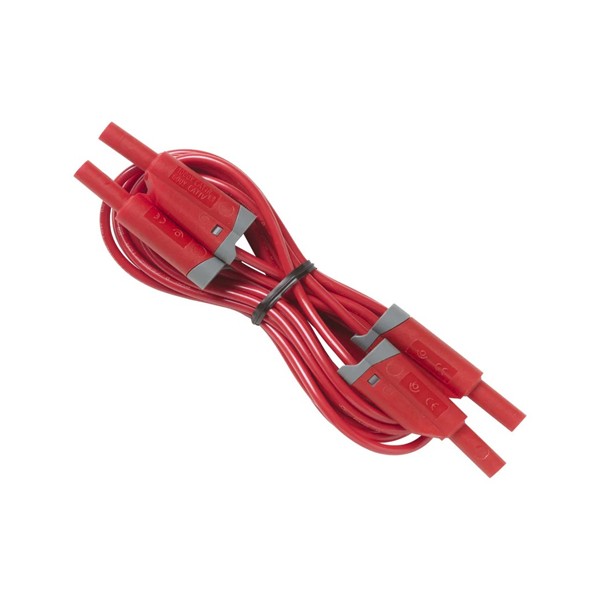

Fluke 17XX-TL 2M Fluke 1730용 2M 테스트 리드 세트

MODEL
Fluke 17XX-TL 2M
브랜드
FLUKE

로거를 측정 지점에 잇는⁣ 전력 로거용 전압 리드

Fluke 17xx 전력 로거용 테스트 리드

견적 받기

Fluke 한국 공식 대리점

Fluke 1730-TL0.1M · 17XX-TL · 17XX-TL 1.5M · 17XX-TL 2M · 3PHVL-17XX는 173X · 174X · 177X 전력 로거에 연결하는 전압 테스트 리드와 3상+중성선 전압 케이블(Voltage Test Lead Set)입니다. 측정 거리와 플러그 형태에 맞춰 고를 수 있습니다.

단상 전압은 짧은 직선 리드나 스태킹 리드로 연결합니다. 3상 설비라면 납작해서 꼬이지 않는 3PHVL-17XX 케이블 하나로 3상과 중성선을 한 번에 연결할 수 있습니다. 1730-TL0.1M, 17XX-TL, 17XX-TL 1.5M, 3PHVL-17XX는 1000 V CAT III 정격이며, (주)테솔이 국내에 공식 공급합니다.

0.1 m

1730-TL0.1M 리드 길이

1.5 m

17XX-TL 1.5M 리드 길이

2 m

17XX-TL 2M과 3PHVL-17XX 길이

5 m

3PHVL-17XX-5M 케이블 길이

특징

전력 로거 입력에 맞춘⁣ 17XX-TL 전압 리드 구성

핵심 특징현장에서 달라지는 점
173X · 174X · 177X 전용 리드전력 로거 입력 단자에 맞춘 리드라 별도 어댑터 없이 전압 입력을 연결할 수 있습니다.
직선 플러그 실리콘 리드(1730-TL0.1M)0.1 m의 짧은 리드로 로거와 가까운 단자를 이어 분전반 안 배선이 깔끔해집니다.
스태킹·논스태킹 4 mm 바나나 플러그(17XX-TL)플러그 위에 다른 리드를 쌓아 꽂을 수 있어 한 단자에서 전압 입력을 나눌 수 있습니다.
논스태킹 리드와 클립(17XX-TL 2M)2 m 리드와 클립으로 로거에서 떨어진 지점까지 연결할 수 있습니다.
3상+중성선 한 케이블(3PHVL-17XX)꼬이지 않는 납작한 케이블 하나로 3상과 중성선을 연결해 배선 시간이 줄어듭니다.
Fluke 17XX-TL 2M - 푸른색 테스트 리드와 악어 클립 구성품
푸른색 테스트 리드와 악어 클립 구성품

길이 선택

측정 지점까지의 거리로 고르는⁣ 전압 리드 길이

단상 리드와 3상 케이블 구분

로거 가까이에서 단상 전압을 연결한다면 0.1 m 또는 0.18 m 리드로 충분하고, 로거와 측정 지점이 떨어져 있다면 1.5 m 또는 2 m 리드를 쓰세요. 3상 설비에는 3PHVL-17XX 2 m 케이블이 맞고, 설치 거리가 멀다면 5 m의 3PHVL-17XX-5M을 고르면 됩니다.

사양

17XX-TL 등 5개 모델의⁣ 길이·구성 사양

항목1730-TL0.1M17XX-TL17XX-TL 1.5M17XX-TL 2M3PHVL-17XX
구성직선 플러그 테스트 리드 세트, 실리콘스태킹·논스태킹 4 mm 바나나 플러그 세트논스태커블 커넥터 테스트 리드 세트논스태킹 리드와 클립3상+중성선 전압 케이블 어셈블리
길이0.1 m0.18 m1.5 m2 m2 m (3PHVL-17XX-5M은 5 m)
색상적색 · 흑색파랑적색 · 흑색파랑해당 없음
정격1000 V CAT III1000 V CAT III1000 V CAT III해당 없음1000 V CAT III
부품번호43446535016873해당 없음5020006해당 없음

시리즈 공통 사양

항목사양
대상 장비Fluke 173X · 174X · 177X 전력 로거
커넥터4 mm 바나나 플러그(17XX-TL 계열)
3상 케이블 형상납작한 꼬임 없는 케이블

활용 분야

전압 리드로 전력 로거를⁣ 연결하는 현장

  • 단상 분전반 전압 측정 — 0.1 m 리드로 로거와 가까운 단자에 연결합니다.
  • 3상 설비 전력 기록 — 3PHVL-17XX로 3상과 중성선을 한 번에 연결합니다.
  • 떨어진 지점 측정 — 1.5 m 또는 2 m 리드로 로거에서 먼 지점까지 연결합니다.
  • 전력 품질 현장 점검 — 측정 지점을 옮길 때마다 거리에 맞는 길이의 리드로 바꿉니다.

선택 가이드

연결 조건으로 고르는⁣ 로거용 전압 리드

이럴 때 (현장 조건)권장 모델선택 이유
로거 가까이 짧게 연결할 때1730-TL0.1M0.1 m 직선 플러그 실리콘 리드라 로거와 가까운 단자를 짧게 연결할 수 있습니다.
한 단자에서 리드를 쌓아 꽂아야 할 때17XX-TL스태킹과 논스태킹 플러그를 함께 갖춰 한 단자에서 전압 입력을 나눌 수 있습니다.
로거와 떨어진 지점까지 연결할 때17XX-TL 1.5M1.5 m 논스태커블 리드라 로거를 측정 지점에서 떨어뜨려 둘 수 있습니다.
논스태킹 리드와 클립이 필요할 때17XX-TL 2M2 m 리드에 클립이 달려 있어 먼 단자에도 물려 둔 채 기록할 수 있습니다.
3상과 중성선을 함께 연결할 때3PHVL-17XX한 케이블로 3상과 중성선을 연결해 배선이 빨라지며, 거리가 멀면 5 m 모델 3PHVL-17XX-5M을 고르면 됩니다.
