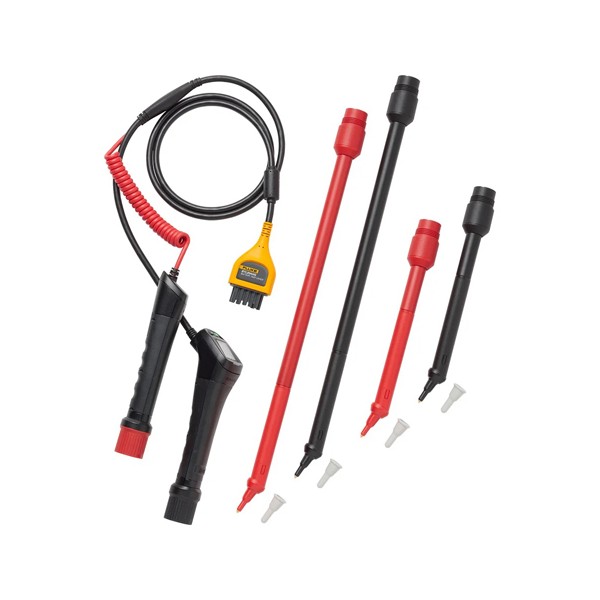

Fluke BTL20ANG 각진 지능형 테스트 프로브

Fluke BTL20ANG 각진 지능형 테스트 프로브

MODEL
BTL20ANG
브랜드
FLUKE
제품 자료
제품문의 구매하기

BT520·BT521 분석기를
셀 단자에 잇는 테스트 프로브

Fluke BTL10 · BTL20 · BTL20ANG · BTL21 배터리 분석기용 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke BTL10 · BTL20 · BTL20ANG · BTL21은 켈빈 프로브, 인터랙티브 프로브, 앵글 프로브, IR 온도 센서 프로브로 구성된 배터리 분석기용 테스트 프로브(Battery Analyzer Test Probe)입니다. BT520 · BT521 분석기에 연결해 UPS·백업 전원의 개별 셀과 배터리 뱅크를 측정합니다.

인터랙티브 프로브의 LCD와 삼색 LED가 합격·불합격을 색으로 알리므로 분석기 화면을 보지 않고도 셀 상태를 판정할 수 있습니다. BTL21은 IR 온도 센서로 셀 온도까지 함께 기록합니다. 이 프로브 시리즈는 (주)테솔이 국내에 공식 공급합니다.

46.4 cm

BTL20ANG 긴 앵글 프로브 길이

21 cm

BTL20ANG 짧은 프로브 길이

109.2 cm

BTL20ANG 최대 펼침 길이

20°

팁 각도(수평 기준)

특징

프로브에서 바로
셀을 판정하는 구조

핵심 특징현장에서 달라지는 점
켈빈 프로브와 저장 버튼(BTL10)켈빈 접속으로 셀 단자를 측정하고 프로브의 버튼으로 측정값을 바로 저장합니다.
LCD와 삼색 LED(BTL20 · BTL21)프로브 손잡이에서 합격·불합격을 색으로 확인하므로 셀 수가 많은 뱅크 점검 시간이 줄어듭니다.
배터리 ID 음성 기록배터리 ID를 음성으로 기록해 셀 번호를 따로 적는 수고를 줄입니다.
IR 온도 센서(BTL21)셀 표면 온도를 측정값과 함께 남겨 이상 발열 셀을 구분합니다.
앵글 프로브(BTL20ANG)긴 프로브와 짧은 프로브 익스텐더의 각도 팁으로 좁은 캐비닛 안의 장애물을 피해 단자에 접촉합니다.

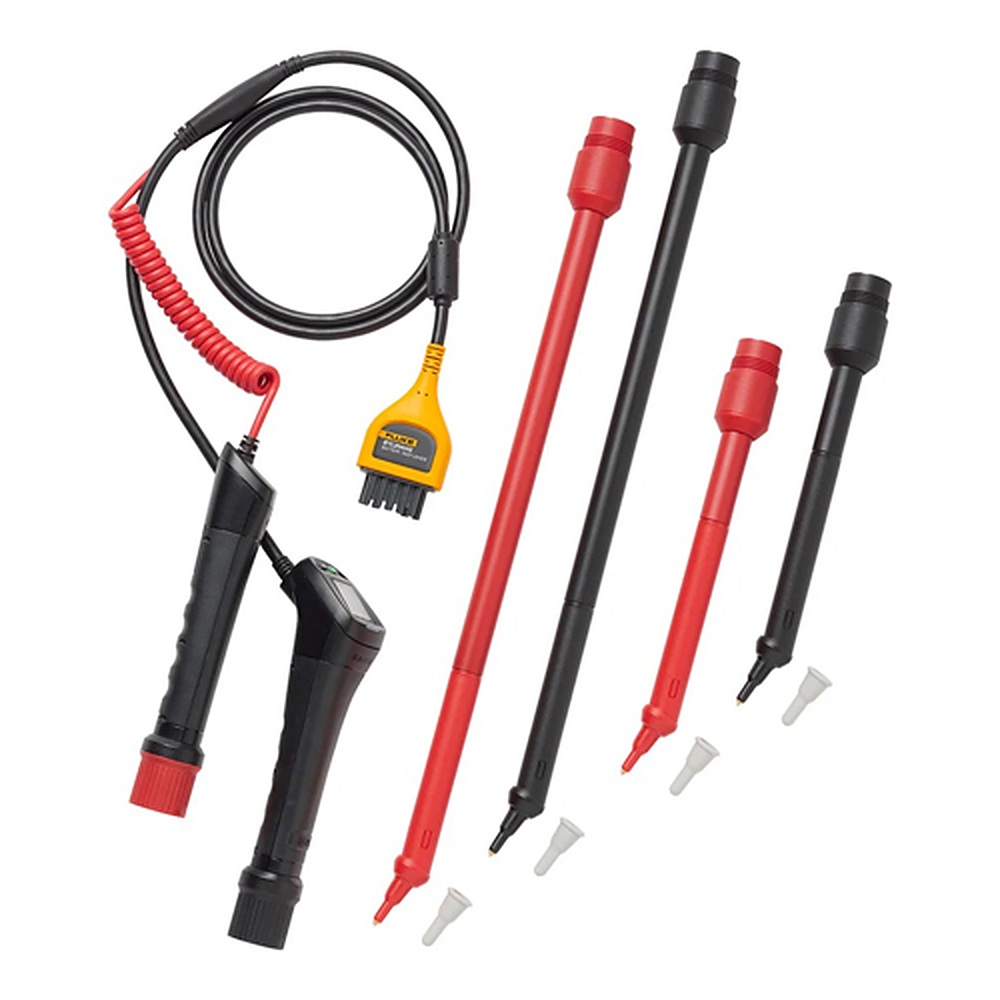

FLUKE BTL20ANG - 각진 프로브와 교체 팁이 포함된 테스트 프로브 구성
각진 프로브와 교체 팁이 포함된 테스트 프로브 구성

분석기 호환

분석기 모델에
맞는 프로브

BT520 · BT521에 맞춘 프로브 선택

BTL20은 온도 센서가 없는 BT520용이고 BTL21은 IR 온도 센서가 있는 BT521용입니다. BTL10은 Fluke 500 시리즈의 기본 리드이며, BTL20ANG는 BT520ANG · BT521ANG와 함께 쓰거나 단독 부품으로도 쓸 수 있습니다.

사양

4개 모델의
구성·치수 사양

항목BTL10BTL20BTL20ANGBTL21
구성기본 배터리 분석기 테스트 리드인터랙티브 테스트 프로브앵글 배터리 분석기 프로브 세트인터랙티브 테스트 프로브(IR 온도 센서)
맞는 장비Fluke 500 시리즈BT520BT520ANG · BT521ANG 또는 단독BT521
프로브 형식저장 버튼이 있는 켈빈 프로브LCD · 삼색 LED, 온도 센서 없음앵글 프로브(긴 것 · 짧은 것)LCD · 삼색 LED, IR 온도 센서
안전 등급해당 없음해당 없음CAT II 1000 V · CAT III 600 V해당 없음
프로브 길이해당 없음해당 없음긴 프로브 46.4 cm, 짧은 프로브 21 cm해당 없음
열린 폭해당 없음해당 없음10.1 ~ 109.2 cm해당 없음
팁 각도해당 없음해당 없음수평 기준 20°해당 없음

시리즈 공통 사양

항목사양
용도배터리 분석기용 테스트 리드·프로브
측정 대상개별 배터리와 배터리 뱅크

활용 분야

배터리 프로브를
사용하는 점검 현장

  • 배터리 뱅크 점검 — 유지보수 중인 개별 배터리와 배터리 뱅크의 셀을 측정합니다.
  • 좁은 캐비닛 — 앵글 프로브로 손이 닿기 힘든 셀 단자에 접촉합니다.
  • 무정전 전원 백업 — 중요 설비의 백업 배터리 상태를 정기 점검합니다.
  • 발열 이력 기록 — BTL21의 IR 온도 센서로 셀 온도를 함께 기록합니다.

선택 가이드

분석기 모델별
권장 프로브

이럴 때 (현장 조건)권장 모델선택 이유
Fluke 500 시리즈로 기본 측정을 할 때BTL10켈빈 프로브에 저장 버튼이 달린 기본 리드라 측정값을 손에서 바로 저장합니다.
BT520을 사용하고 온도 측정이 필요 없을 때BTL20LCD와 삼색 LED로 합격·불합격을 알려 주는 인터랙티브 프로브이며 온도 센서는 없습니다.
좁은 캐비닛에서 장애물을 피해야 할 때BTL20ANG긴 프로브 46.4 cm와 짧은 프로브 21 cm의 앵글 프로브 세트입니다.
BT521로 IR 온도를 함께 측정할 때BTL21IR 온도 센서가 내장되어 셀 온도를 측정값과 함께 기록합니다.
