Fluke TL75 Hard Point™ 테스트 리드

Fluke TL75 Hard Point™ 테스트 리드

MODEL
TL75
브랜드
FLUKE
제품 자료
제품문의 구매하기

측정 환경의 CAT 정격에 맞춰
고르는 테스트 리드 세트

Fluke TL 시리즈 테스트 리드 세트

견적 받기

Fluke 국내 공식 대리점

Fluke TL 시리즈는 멀티미터 입력 단자에 연결하는 테스트 리드 세트(Test Lead Set, 멀티미터 프로브)입니다. TL221·TL222·TL224 SureGrip 연장·실리콘 리드, TL27, TL175 TwistGuard, TL71·TL75·TL76, TL40 리트랙터블 팁까지 CAT 정격과 팁 구조가 다른 9개 모델로 구성됩니다.

CAT IV 600 V·CAT III 1000 V 정격 모델부터 CAT II 600 V·3 A 바늘 팁 모델까지 있으므로, 측정 환경에 맞는 정격부터 정하면 모델 선택이 단순해집니다. 이 리드 세트는 (주)테솔이 국내에 공식 공급합니다.

1.5 m

SureGrip·TL27 리드의 표준 길이

10 A

주요 모델의 전류 정격

CAT IV 600 V

TL221·TL222·TL224 안전 등급

9개 모델

연장·실리콘·팁 구조별 구성

특징

절연과 팁 구조로 고르는
Fluke 테스트 리드

핵심 특징현장에서 달라지는 점
실리콘 절연 리드열과 추위에도 유연성을 유지하는 실리콘 피복이라 겨울철 옥외 점검에서도 리드가 뻣뻣해지지 않습니다.
SureGrip 연장 리드기존 테스트 리드 끝에 1.5 m를 이어 붙이므로 먼 단자를 측정할 때 리드를 새로 구매하지 않아도 됩니다.
TwistGuard 팁팁을 돌리면 노출 길이가 19 mm에서 4 mm로 바뀌어 좁은 단자와 일반 단자를 한 리드로 측정할 수 있습니다.
랜턴 팁 분리(TL76)4 mm 랜턴 팁을 떼면 2 mm 팁이 되므로 단자 크기에 맞춰 바로 바꿔 끼울 수 있습니다.
조절식 바늘 팁(TL40)바늘 팁을 0~76 mm로 조절해 커넥터와 나사 단자 깊숙한 곳까지 찔러 측정할 수 있습니다.
직각·직선 커넥터 조합모델에 따라 한쪽 또는 양쪽 직각 커넥터를 적용해 계측기 단자 옆 공간이 좁아도 리드가 꺾이지 않습니다.

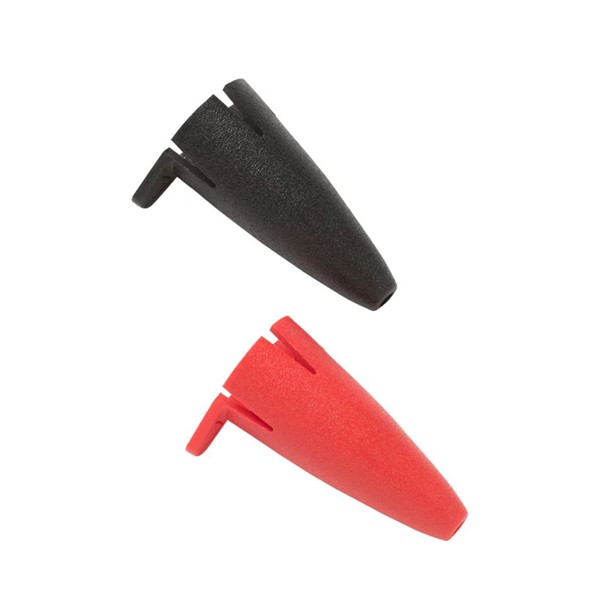

FLUKE TL75 - 프로브 팁에 씌우는 검정·빨강 보호 캡
프로브 팁에 씌우는 검정·빨강 보호 캡

CAT 정격

TL71·TL75·TL76 보호 캡과
CAT 정격 확인

TL71과 TL75, TL76의 CAT III 1000 V·CAT IV 600 V 정격은 보호 캡을 끼웠을 때만 적용되고, 캡을 빼면 CAT II 1000 V입니다. TL175의 제품 정격은 CAT II 1000 V, CAT III 1000 V, CAT IV 600 V이며, 팁을 돌리면 노출 길이가 바뀝니다. 설비 인입부처럼 CAT 등급이 높은 환경에서는 측정 전에 캡을 끼웠는지 확인하세요.

보호 캡 착용 확인

캡을 끼운 상태와 뺀 상태는 적용되는 정격이 다릅니다. 측정점의 CAT 등급을 먼저 확인해 캡을 끼우고, 캡이 필요 없는 저압 회로에서만 캡을 빼서 접촉 면을 넓히세요.

연장·팁 선택

TL221·TL224 연장 리드와
팁 구조 고르기

TL221과 TL224는 다른 테스트 리드 끝에 이어 길이를 1.5 m 늘리는 연장 리드이며, TL221은 직선 암 커플러를 사용합니다. TL224는 한쪽이 직각, 다른 쪽이 직선이라 계측기 쪽 공간이 좁으면 직각 쪽을 연결하면 됩니다. 연장한 리드 전체의 정격은 이어 쓰는 부품 가운데 가장 낮은 값을 따르므로 기존 리드의 정격도 함께 확인하세요.

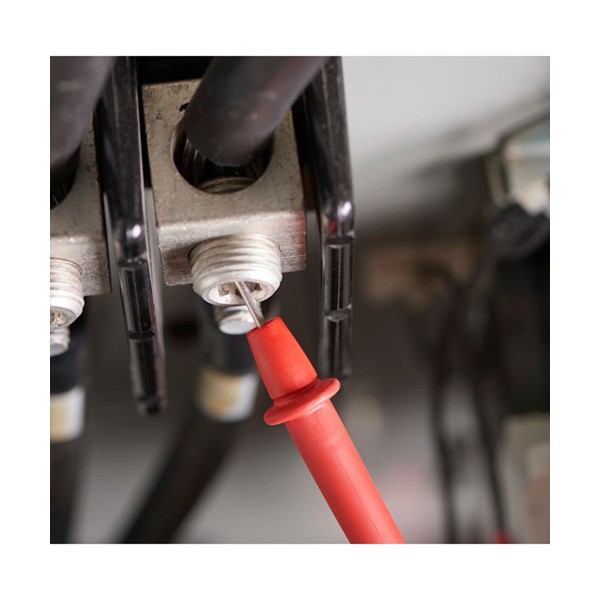

FLUKE TL75 - 나사 볼트에 프로브 팁을 접촉시키는 모습
나사 볼트에 프로브 팁을 접촉시키는 모습

사양

TL 시리즈 9개 모델
정격과 공통 사양

모델구성정격길이 · 피복
TL221SureGrip 헤비듀티 연장 리드, 직선 암 커플러CAT IV 600 V · CAT III 1000 V · 10 A · UL listed적 · 흑 실리콘, 테스트 리드 1.5 m 연장
TL222SureGrip 실리콘 절연 리드, 양쪽 직각 커넥터CAT IV 600 V · CAT III 1000 V · 10 A · UL listed1.5 m 실리콘
TL224SureGrip 헤비듀티 연장 리드, 한쪽 직각 · 한쪽 직선CAT III 1000 V · CAT IV 600 V1.5 m 실리콘
TL27헤비듀티 테스트 리드 세트CAT III 1000 V · 10 A · UL listed1.5 m, EPDM 절연
TL175TwistGuard 리드, 노출 팁 19 mm에서 4 mmCAT II 1000 V · CAT III 1000 V · CAT IV 600 V · 10 A max · 오염도 2-20 ~ 55 °C, 2000 m
TL71프리미엄 리드 세트, 2 mm 프로브 팁CAT II 1000 V · 10 A (보호 캡 착용 시 CAT III 1000 V · CAT IV 600 V)1.2 m (4 ft)
TL75Hard Point 리드 세트, 직각 슈라우드 바나나CAT II 1000 V · 10 A (보호 캡 착용 시 CAT III 1000 V · CAT IV 600 V)1.22 m PVC
TL762 mm / 4 mm 리드 세트, 탈착 랜턴 팁(4 mm, 뺀 상태 2 mm)CAT II 1000 V · 10 A (보호 캡 착용 시 CAT III 1000 V · CAT IV 600 V)1.4 m 실리콘
TL40리트랙터블 팁 리드 세트, 바늘 팁 0 ~ 76 mm 조절CAT II 600 V · 3 A유연 실리콘 리드

모델별 품번과 부가 사양

항목사양
TL221 품번2003602
TL222 품번2003616
TL224 품번1610198
TL27 품번668571
TL175 품번3521976
TL71 품번1274382
TL75 품번855705
TL76 품번2032684
TL40 품번1590606
TL175 규격EN 61010-031
TL71 사용 온도-20 ~ 55 °C
TL27 절연EPDM 절연 (내구성 강화)
TL175 오염도2

활용 분야

Fluke 테스트 리드가
쓰이는 점검 현장

  • 전기·전자 설비 일반 점검 — 멀티미터 입력 단자에 연결해 전압·전류를 측정합니다.
  • 높은 위치 단자 측정 — 연장 리드로 길이를 늘려 손이 닿기 어려운 단자까지 연결합니다.
  • 좁은 단자·커넥터 측정 — TwistGuard와 랜턴 팁, 바늘 팁으로 작은 단자를 짚어 측정합니다.
  • 설비 유지보수 — 분전반과 제어반의 CAT 등급에 맞는 정격 모델을 골라 점검합니다.

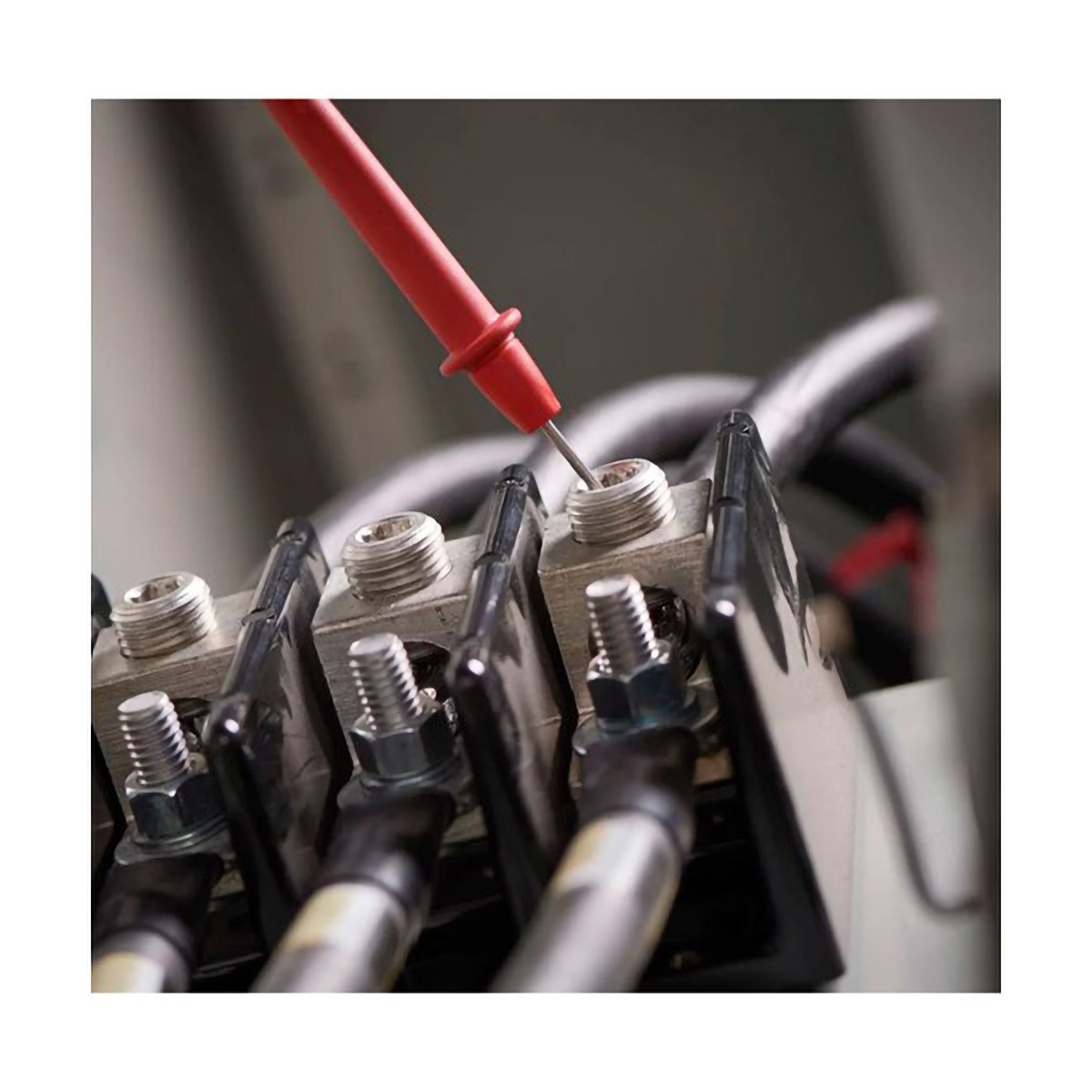

FLUKE TL75 - 단자대의 나사 볼트에 빨간 프로브를 대는 모습
단자대의 나사 볼트에 빨간 프로브를 대는 모습

선택 가이드

현장 조건에 맞는
TL 시리즈 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
리드 길이를 늘려야 할 때TL221 · TL224기존 리드에 1.5 m를 이어 붙이는 연장 리드라 리드를 새로 갖추지 않고도 먼 단자까지 닿습니다.
실리콘 리드가 필요할 때TL221 · TL222 · TL224SureGrip 계열 실리콘 피복 리드입니다.
노출 팁 길이를 바꿔 가며 측정할 때TL175TwistGuard 팁을 돌려 노출 길이를 바꾸므로 좁은 단자와 일반 단자를 한 리드로 측정합니다.
굵기가 다른 단자를 한 리드로 측정할 때TL76랜턴 팁을 떼면 팁 굵기가 바뀌어 단자 크기에 맞출 수 있습니다.
커넥터 깊숙한 곳을 바늘 팁으로 측정할 때TL40바늘 팁을 0~76 mm로 조절할 수 있으며, 정격은 CAT II 600 V, 3 A입니다.
일반 멀티미터 측정용 기본 세트가 필요할 때TL27 · TL71 · TL7510 A 정격의 기본 측정 세트 계열로 일상적인 멀티미터 측정에 맞습니다.

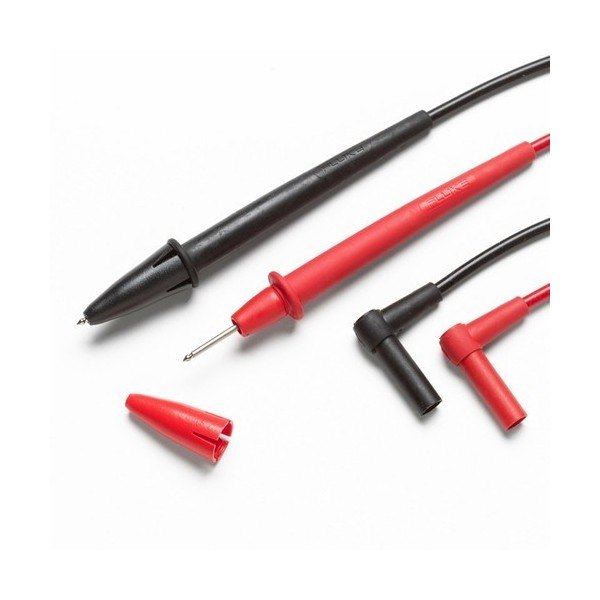

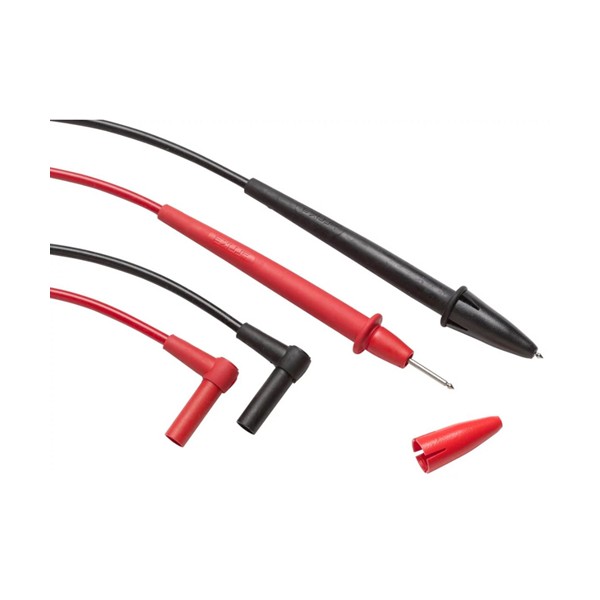

FLUKE TL75 - 빨강·검정 테스트 리드와 분리된 팁 보호 캡 구성
빨강·검정 테스트 리드와 분리된 팁 보호 캡 구성

구성·옵션

TL 시리즈 구성과
주문 정보

모델구성보증
TL221 · TL222 · TL224SureGrip 연장·실리콘 리드 한 쌍대부분 모델 1년
TL27 · TL71 · TL75멀티미터 테스트 리드 세트대부분 모델 1년
TL175 · TL76 · TL40팁 구조 특화 리드 세트대부분 모델 1년
