Electro-PJP 44210-IP2X 멀티미터 기본 프로브 키트

Electro-PJP 44210-IP2X 멀티미터 기본 프로브 키트

MODEL
44210-IP2X
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

현장 측정 접속 부품을
골라 갖추는 클립·측정 키트

Electro-PJP 악어 클립 · BNC 리드 · 측정 키트

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 클립·키트 4개 모델은 악어 클립 5063, BNC 수 - 미니 핀서 클립 2개 리드 7089, 멀티미터 프로브 키트 44210-IP2X, 그리고 Ø4mm 프로브와 Ø2mm 테스트 팁으로 이루어진 측정 키트 KIT 411입니다. 현장 측정에 필요한 접속 부품을 용도에 맞게 갖출 수 있습니다.

키트의 전체 정격은 구성품 가운데 가장 낮은 정격을 따르므로, 구성품별 정격 표부터 확인하세요. 5063은 36 A까지 허용하지만 30 VAC·60 VDC 이하 회로에서만 사용합니다. 이 제품군은 (주)테솔이 국내에 공식 공급합니다.

36 A

5063 악어 클립 정격 전류

1 A

7089 BNC 리드 정격 전류

1000 V CAT III

키트 구성 프로브·클립 정격

4개 모델

클립·BNC 리드·키트 구성

특징

용도별 클립과
프로브 키트 구성

핵심 특징현장에서 달라지는 점
5063 악어 클립구리 도금 강철에 비닐 피복을 씌운 구조라, 배터리 단자나 저전압 회로 단자에 물려 두는 작업에 적합합니다.
7089 BNC 리드BNC 수 커넥터 한쪽에 미니 핀서 클립 두 개가 달려 있어 BNC 신호선에 클립을 물려 바로 시험할 수 있습니다.
44210-IP2X 키트리지드 악어 클립과 일반 악어 클립, 퓨즈 프로브 리드가 한 세트라 프로브와 클립을 따로 구하지 않아도 됩니다.
KIT 411Ø4mm 프로브와 Ø2mm 테스트 팁이 함께 들어 있어 단자 크기에 맞춰 팁을 바꿔 측정할 수 있습니다.
IP2X 접촉 보호 부품키트의 클립은 IP2X 구조라 손가락이 충전부에 닿는 위험을 줄입니다.

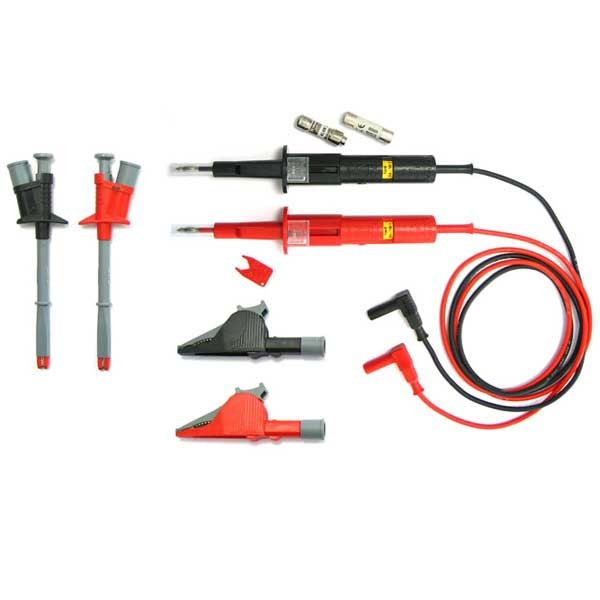

ELECTRO-PJP 44210-IP2X - 프로브와 클립, 퓨즈가 포함된 멀티미터 프로브 키트
프로브와 클립, 퓨즈가 포함된 멀티미터 프로브 키트

정격 확인

구성품별 정격과
키트 전체 정격

44210-IP2X에 든 6009-PROB 리지드 악어 클립은 1000 V CAT III·20 A, 5066-PROB 악어 클립은 1000 V CAT III·600 V CAT IV·36 A입니다. 두 클립의 정격이 다르므로 측정 전류가 20 A를 넘는지 먼저 확인한 뒤 클립을 고르세요. KIT 411의 404-IEC 프로브는 1000 V CAT III·36 A입니다.

클립 종류에 따른 사용 위치

리지드 악어 클립은 프로브 끝에 고정해 사용하기 좋고, 일반 악어 클립은 단자를 문 채로 두는 작업에 적합합니다. 5063은 정격 전압이 30 VAC·60 VDC 이하이므로 상용 전원 측정에는 사용하지 마세요.

사양

클립·키트 4개 모델과
구성품 사양

모델품목
5063악어 클립
7089BNC 수 - 미니 핀서 클립 2개 리드
44210-IP2X멀티미터 기본 프로브 키트
KIT 411측정 키트 (404 프로브 포함 구성)

5063 · 7089 사양

항목50637089
연결악어 클립BNC 수 - 미니 핀서 클립 2개
정격≤30 VAC · ≤60 VDC, 36 A33 VAC · 70 VDC, 1 A
선재해당 없음실리콘 0.40 mm²
길이해당 없음25 cm
색상빨강 · 검정검정 · 빨강
재질구리 도금 강철, 비닐 피복해당 없음

44210-IP2X 구성

구성품수량정격
테스트 리드 (5807Sd20A/2412-100)2개해당 없음
6009-PROB 리지드 악어 클립, IP2X2개1000 V CAT III · 20 A
5066-PROB 악어 클립, IP2X2개1000 V CAT III · 600 V CAT IV · 36 A
잠금형 리트랙터블 슬리브 Ø4mm 퓨즈 프로브 본체 - 직각 Ø4mm 플러그 리드 (5840 퓨즈 홀더)2개해당 없음

KIT 411 구성

구성품수량정격
404-IEC Ø4mm 테스트 프로브 (빨강 · 검정)1개씩1000 V CAT III · 36 A
ECPT40401SE Ø2mm 테스트 팁 (흰색)2개해당 없음

활용 분야

악어 클립과 프로브 키트가
필요한 측정 현장

  • 배전반·제어반 측정 — 단자에 악어 클립을 물려 전압을 측정합니다.
  • 프로브 끝 클립 장착 — 프로브 끝에 클립을 끼워 고정한 채 측정합니다.
  • 배터리 단자 연결 — 배터리 단자에 클립을 물려 전압과 전류를 확인합니다.
  • BNC 신호선 시험 — 미니 클립으로 BNC 신호선에 접속해 신호를 시험합니다.
  • 현장 키트 측정 — 프로브와 클립을 한 세트로 챙겨 이동하며 측정합니다.

선택 가이드

측정 회로에 맞는
클립·키트 선택

이럴 때 (현장 조건)권장 모델선택 이유
30 VAC · 60 VDC 이하 저전압 회로라면506336 A까지 허용하는 비닐 피복 악어 클립이라 배터리처럼 전류가 큰 저전압 단자에 맞습니다.
BNC 신호선에 클립을 물리려면7089BNC 수 커넥터에 미니 핀서 클립 2개를 단 25 cm 리드입니다.
1000 V CAT III 구성의 프로브와 클립이 필요하다면44210-IP2X · KIT 411구성품 정격이 1000 V CAT III 이상입니다.
프로브와 클립을 한 세트로 챙기려면44210-IP2X악어 클립과 퓨즈 프로브 리드가 함께 들어 있어 따로 구하지 않아도 됩니다.

구성·옵션

44210-IP2X·KIT 411
구성과 수량

모델구성수량
44210-IP2X테스트 리드 / 6009-PROB / 5066-PROB / 퓨즈 프로브 리드각 2개
KIT 411404-IEC 프로브(빨강·검정) / ECPT40401SE 팁프로브 1개씩 · 팁 2개
