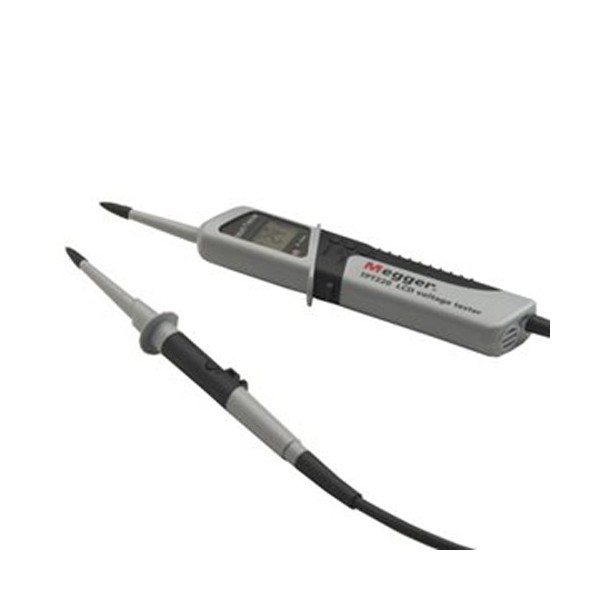

Megger 전기 테스터

MODEL: Megger TPT220 (정상 제품)
브랜드

제품문의 구매하기

전압을 확인하고 누전차단기를
시험하는 2극 전압 테스터

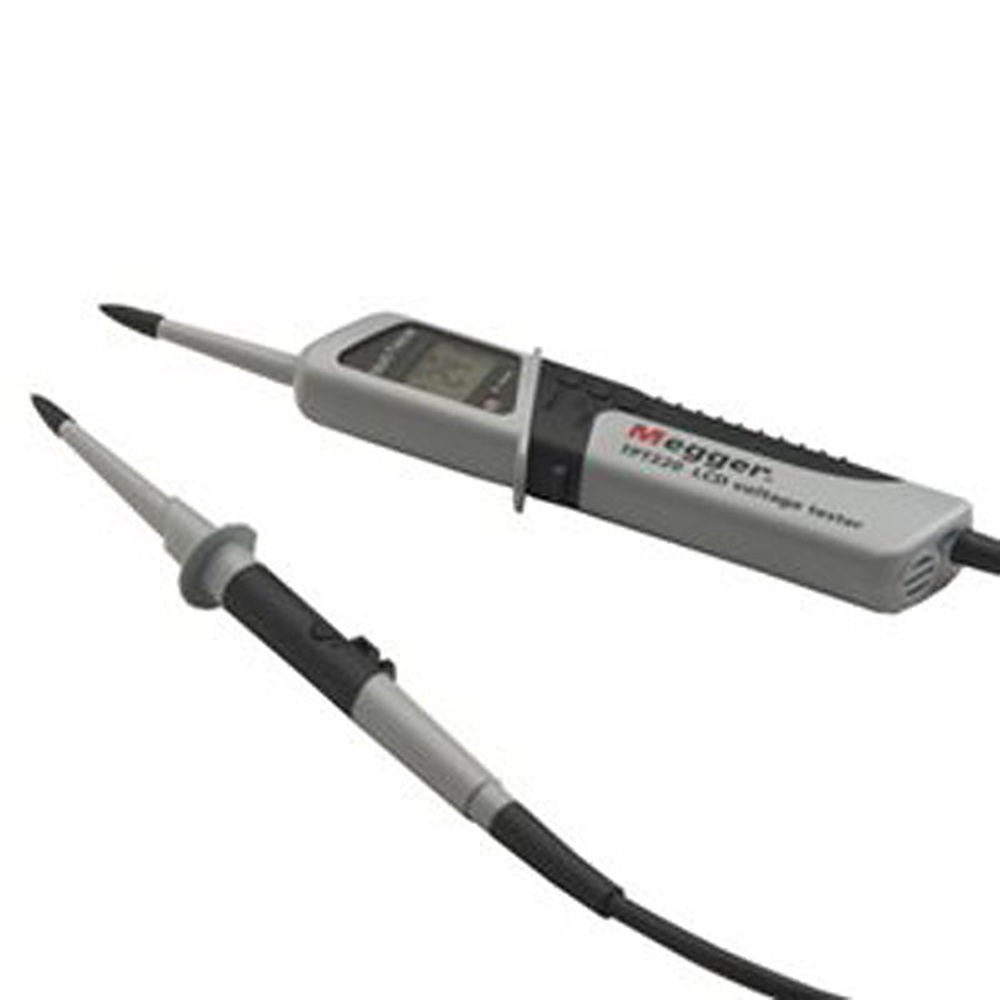

Megger TPT220 2극 전압 테스터

견적 받기

Megger TPT220은 AC/DC 6~1000 V를 LCD로 읽는 2극 전압 테스터(Two-pole Voltage Tester)입니다. 30 mA 누전차단기(RCD/RCBO) 동작 시험과 상 순서 표시까지 수행하며, CAT IV 1000 V 등급의 배전·설비 점검 현장에서 전압 유무를 확인합니다.

전압 정확도는 ±1.5 % ±3 digits이고 AC는 40~400 Hz 범위에서 측정합니다. IP65 본체는 먼지와 물 분사를 견디고, GS38 프로브 덮개는 노출된 팁으로 인한 사고를 줄입니다. 저항과 통전은 0~2000 Ω 범위에서 신호음으로 알리며 AAA 2개로 동작합니다. 이 2극 테스터는 (주)테솔이 국내에 공식 공급합니다.

6 ~ 1000 V

AC/DC 전압 측정 범위

30 mA

누전차단기 동작 시험 기준

0 ~ 2000 Ω

저항·통전 시험 범위

200 g

배터리 포함 본체 무게

특징

전압 확인과 누전차단기
시험을 한 대로

핵심 특징	현장에서 달라지는 점
6~1000 V AC/DC 전압 판독	전압을 LCD 숫자로 직접 읽으므로 지침을 해석할 때 생기는 판독 오차와 시간이 줄어듭니다.
RCD 동작 시험 버튼	30 mA RCD·RCBO와 안전 차단기의 동작을 같은 테스터로 시험하므로 별도 RCD 시험기를 준비하지 않아도 됩니다.
2극 상 순서 표시	100 V AC 초과에서 간이 상 순서를 표시해 회로 결선 상태를 빠르게 판단합니다.
35 V 초과 신호음	통전과 35 V를 넘는 전압을 소리로 알리므로 단자를 보지 않고도 전압 유무를 판단합니다.
GS38 프로브 덮개와 예비 팁 4개	노출된 도체 길이를 줄여 단락 위험을 낮추고, 팁이 마모되어도 예비 팁으로 바로 교체합니다.
IP65 본체와 초고휘도 LED 토치	먼지와 물 분사가 있는 환경에서도 사용하고, 어두운 분전반 내부는 토치로 직접 비춥니다.

누전차단기 시험

30 mA 누전차단기
동작 시험 운용

RCD 버튼을 누르면 30 mA RCD, RCBO, 안전 차단기의 동작 시험을 수행합니다. 먼저 전압을 측정해 분전반의 충전 상태를 확인하고 같은 테스터로 차단기 동작까지 이어서 시험하므로, 설비 점검에 필요한 공구 수가 줄어듭니다.

전압 확인 후 차단기 시험

상 순서 표시는 100 V AC를 넘는 회로에서 동작합니다. 전환 부하는 0.3 A 미만이며 연속 사용 시간(ED)은 30초입니다. 전환 부하를 사용하는 시험은 이 시간 안에 마치세요. 버튼은 RCD, ON/OFF, D-Hold 세 개입니다.

안전 운용

프로브 덮개와
점검용 전원 활용

GS38 프로브 덮개는 기본 구성에 포함되며 예비 팁 4개가 함께 들어 있습니다. 전압 측정 전후에 알려진 전압원으로 테스터의 정상 동작을 확인하려면 옵션인 MPU690 점검용 전원을 사용합니다. 전원은 AAA 1.5 V 2개이며, 배터리가 소진되면 경고 표시가 나타난 뒤 전원이 자동으로 꺼집니다.

사양

6~1000 V 전압
CAT IV 등급 사양

항목	사양
표시	3½자리 광학 LCD · 주변광 센서 연동 백라이트
조작부	RCD 버튼 · ON/OFF 버튼 · D-Hold 버튼
전압 범위 · 정확도	AC/DC 6 ~ 1000 V · ±1.5 % ±3 digits
AC 전압 주파수	40 ~ 400 Hz
동작 주파수	0 ~ 400 Hz
저항 · 통전	0 ~ 2000 Ω · ±5 % ±5 digits
신호음	통전 및 35 V 초과 전압
데이터 홀드	지원(통전 데이터 홀드 포함)
누전차단기 시험	30 mA RCD · RCBO · 안전 차단기 동작 시험
상 순서 표시	2극 간이 표시 · 100 V AC 초과
전환 부하	Is < 0.3 A · ED(DT) 30 s
토치	초고휘도 LED
전원	AAA(LR03) 1.5 V 2개
전원 관리	자동 꺼짐 · 배터리 부족 경고
안전 등급	CAT IV 1000 V
규격	IEC/EN 61243-3 기준 설계
보호 등급	IP65
작동 온도	-10 ~ 55 °C
습도	96 % RH
크기 (W×H×D)	70 × 238 × 30 mm
무게	200 g
기본 부속	GS38 프로브 덮개 · 예비 GS38 팁 4개

활용 분야

전압 확인과 차단기
시험이 필요한 현장

전기 설비 점검 — 분전반과 배선 단자의 전압 유무를 2극으로 확인합니다.
누전차단기 시험 — 30 mA RCD와 RCBO의 동작을 정기 점검에서 확인합니다.
상 순서 확인 — 간이 상 순서 표시로 회로 결선 상태를 살펴봅니다.
배선과 회로 점검 — 통전과 저항을 신호음으로 확인합니다.
설치·자동차·통신·화재 설비 — 현장별 전압과 회로를 점검합니다.

선택 가이드

전압 범위와 시험
항목별 권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
1000 V 회로와 RCD 시험이 필요할 때	Megger TPT220	AC/DC 6~1000 V, CAT IV 1000 V이며 30 mA RCD 동작 시험을 지원합니다.
690 V 이하 회로에서 2극 확인만 할 때	Fluke T150	AC/DC 6~690 V, CAT IV 600 V · CAT III 690 V 등급의 2극 전압·통전 테스터입니다.

구성·옵션

기본 구성과
점검용 전원

구분	항목
기본 구성	TPT220 2극 전압 테스터 본체 (품번 1001-615)
기본 구성	GS38 프로브 덮개, 예비 GS38 팁 4개
옵션	MPU690 점검용 전원 (품번 1001-561)
옵션	GS38 팁 10개 묶음 (품번 1001-896)

TPT220과 함께 보는
2극 전압 테스터

Fluke T150 2극 전압 · 통전 테스터
Fluke T+PRO 전기 테스터
Fluke PRV240 테스터 점검용 전원 (Proving Unit)

TPT220으로 누전차단기 동작도 시험할 수 있습니까?
네, 30 mA RCD와 RCBO의 동작 시험을 수행합니다. 전압 측정과 같은 테스터로 이어서 시험하므로 점검 순서가 단순해집니다.
TPT220과 같은 2극 방식의 다른 모델은 어떻게 구분합니까?
회로 전압이 690 V 이하이고 RCD 시험이 필요 없다면 Fluke T150을 검토하세요. T150은 AC/DC 6~690 V, CAT IV 600 V · CAT III 690 V입니다.
TPT220은 AC 전압을 어느 주파수 범위에서 읽습니까?
40~400 Hz 범위에서 AC 전압을 읽습니다. 정확도는 ±1.5 % ±3 digits입니다.
TPT220을 사용하기 전에 정상 동작을 점검할 수 있습니까?
네, MPU690 점검용 전원을 옵션으로 연결해 정상 동작을 확인합니다. 전압 측정 전후에 사용하는 편이 안전합니다.
