Fluke Ti480 PRO 열화상카메라

MODEL: Ti480 PRO
브랜드: FLUKE

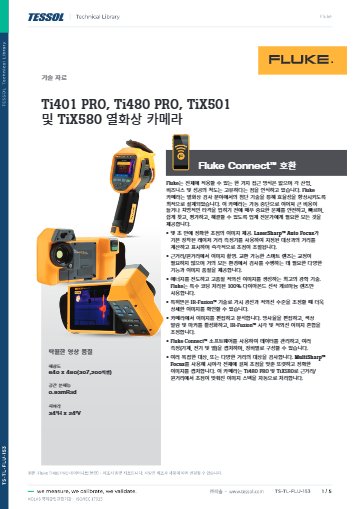

제품 자료: 데이터시트(한글)

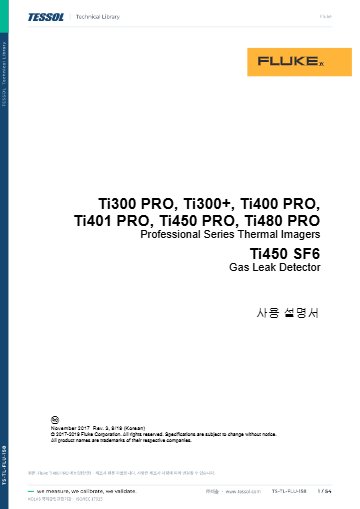

메뉴얼(한글)

2024 FLUKE Catalogue

제품문의 구매하기

먼 거리의 접속부 발열도
선명하게 찾는 열화상 카메라

Fluke Ti480 PRO 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke Ti480 PRO는 640 × 480 검출기와 MultiSharp 다초점으로 -20~1000 °C를 측정하는 권총형 열화상 카메라(적외선 서모그래피 카메라)입니다. 배전반·변전 설비·모터의 접속부 발열을 먼 거리에서도 선명하게 검출합니다.

SuperResolution은 4배의 데이터를 합성해 1280 × 960 이미지를 만들고, NETD ≤ 50 mK(30 °C 대상, 최상 조건)의 감도로 미세한 온도 차를 구분하므로 부하 변화가 작은 접속부의 초기 열화도 잡아낼 수 있습니다. 현장에서 교체할 수 있는 리튬 이온 배터리 2개를 개당 2~3시간 사용하며, 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

0.93 mrad

표준 렌즈의 화소당 시야각

0.23 mrad

4× 망원 렌즈의 화소당 시야각

34° × 24°

표준 렌즈 시야각

5 MP

내장 가시광 카메라

특징

원근이 달라도 선명한
Ti480 PRO 다초점 촬영

핵심 특징	현장에서 달라지는 점
MultiSharp 초점	가까운 단자함과 먼 모선에 한 장면에서 함께 초점을 맞추므로, 거리별로 나누어 촬영하던 작업이 한 번으로 줄어듭니다.
LaserSharp 자동 초점	레이저 거리 측정으로 대상에 초점을 맞추므로 초점이 흐려 온도를 잘못 읽고 다시 촬영하는 일이 줄어듭니다.
SuperResolution	1280 × 960 이미지로 작은 접속부의 윤곽까지 보고서에 기록하며, 이미지를 확대해도 경계가 선명합니다.
스마트 렌즈 교체	재교정 없이 망원과 광각 렌즈를 교체하므로 현장에서 렌즈를 바꾼 직후에도 바로 측정할 수 있습니다.
IR-Fusion과 AutoBlend	열화상 위에 실화상을 겹쳐 발열 부품이 어느 단자인지 바로 판별하고, 적외선 비율을 최소·중간·최대 중에서 선택해 가독성을 높입니다.
IR-PhotoNotes	이미지 5개에 음성 설명과 텍스트 주석을 첨부해 점검 위치 메모를 별도 노트 없이 한 파일로 보존합니다.

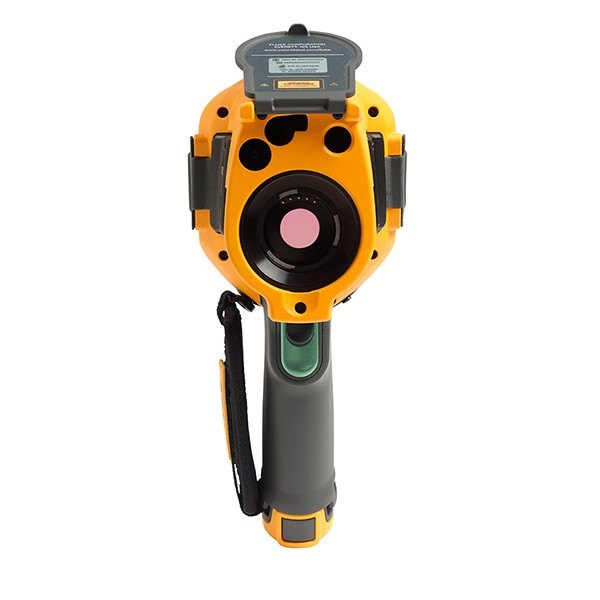

렌즈와 손잡이가 보이는 열화상카메라 전면

렌즈 선택

이격 거리에 맞춘
렌즈와 초점 방식

IFOV는 화소 하나가 보는 폭을 각도로 나타낸 값으로, 촬영 거리를 곱하면 화소 하나가 담당하는 대상 크기가 됩니다. 10 m 떨어진 변전 설비는 표준 렌즈(0.93 mrad)에서 화소당 9.3 mm, 4× 망원 렌즈(0.23 mrad)에서 2.3 mm입니다. 접속부 단자처럼 작은 대상은 여러 화소에 걸쳐야 정확한 온도를 읽을 수 있으므로, 안전 이격 거리가 긴 설비일수록 망원 렌즈를 권합니다.

옵션 렌즈는 2× 망원(0.46 mrad), 광각(1.85 mrad), 접사 25 µm를 포함해 4종입니다. 한 대상에만 초점이 필요하면 LaserSharp를, 원근이 섞인 장면이면 MultiSharp를 선택하고, 두 방식 모두 고급 수동 초점으로 보정할 수 있습니다.

재교정 없이 교체하는 망원·광각 스마트 렌즈

변전 설비처럼 접근할 수 없는 대상은 4× 망원 렌즈로 화소 밀도를 높이고, 좁은 배전반 내부는 광각 렌즈로 한 화면에 담습니다. 렌즈를 교체해도 별도 교정 절차가 없어 점검 도중에도 바로 바꿔 끼울 수 있습니다.

교정 관리

Ti480 PRO 교정 주기와
저온 구간 주의점

권장 교정 주기는 2년입니다. 정확도는 공칭 25 °C에서 ±2 °C 또는 판독값의 2 % 중 큰 값이며, -10 °C 미만은 교정되지 않는 구간이므로 냉동 설비 점검 기록에는 이 구간의 값을 사용하지 마세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사용 방법

Ti480 PRO
원격 제어와 실시간 스트리밍 설정

Ti480 PRO는 PC의 SmartView나 Fluke Connect Desktop으로 이미지 분석과 보고서를 작성하고, HDMI·USB·Wi-Fi로 화면을 실시간 출력합니다. 원격 제어는 SmartView 소프트웨어 또는 Fluke Connect 앱에서 합니다.

소프트웨어·도구	하는 일
SmartView	IS2 이미지 분석, 보고서 작성, BMP·GIF·JPEG·PNG·TIFF 내보내기, PC에서 원격 제어
Fluke Connect Desktop	Fluke Connect 클라우드와 연동한 이미지 관리·보고, 카메라 펌웨어 업데이트
Fluke Connect 앱 (iOS·Android)	Wi-Fi 핫스팟으로 실시간 화면 보기와 원격 제어, 이미지 자동 업로드
Fluke Connect Assets (선택)	이미지를 설비 자산에 지정하고 작업 지시 생성

처음 연결하는 순서

순서	할 일
1	PC에 SmartView Classic이나 Fluke Connect Desktop을 내려받아 설치하세요.
2	프로그램을 실행한 상태에서 동봉된 USB 케이블로 카메라를 PC에 연결합니다.
3	카메라 펌웨어 업데이트가 있는지 확인하고, 있으면 먼저 설치하세요.
4	현장에서 촬영한 IS2 이미지를 PC로 옮겨 SmartView에서 분석하고 보고서로 정리합니다.
5	동영상은 비방사 AVI 또는 완전 방사 IS3로 저장되므로 온도 분석이 필요한 녹화는 IS3로 남기세요.
6	실시간 화면이 필요하면 USB, Wi-Fi 핫스팟, Wi-Fi 네트워크로 PC 소프트웨어에 스트리밍하거나 HDMI 케이블로 TV 모니터에 연결하세요.

Wi-Fi를 처음 사용할 때는 무선 활성화가 필요합니다. Fluke Connect Desktop을 실행한 채 카메라를 USB로 연결하고 Tools 탭의 Connected Tools에서 카메라를 고른 뒤 Activate Radios를 누르고, 완료 메시지가 나오면 카메라를 다시 시작하세요. SmartView Classic이라면 Camera 메뉴의 Activate WiFi를 사용합니다.

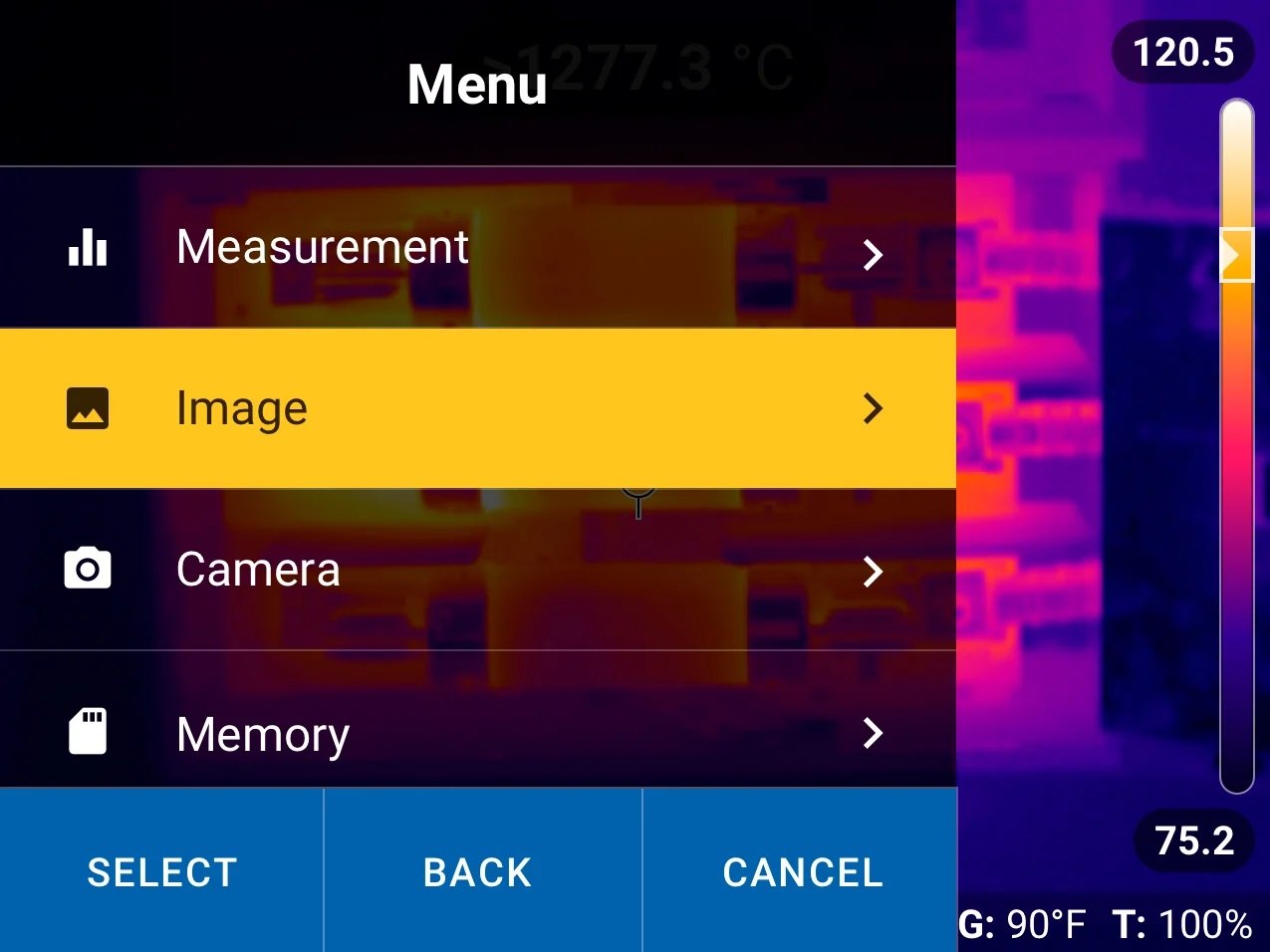

열화상 화면에 표시된 메뉴 설정 화면

사양

Ti480 PRO 640 × 480 검출기
상세 사양

항목	사양
검출기	640 × 480 (307,200 화소), SuperResolution 1280 × 960
표준 렌즈 IFOV · 시야	0.93 mrad · 34 °H × 24 °V · 최소 초점 거리 15 cm
스마트 렌즈 IFOV	2× 망원 0.46 mrad · 4× 망원 0.23 mrad · 광각 1.85 mrad
측정 범위	-20 ~ 1000 °C (-10 °C 미만은 교정되지 않음)
정확도	±2 °C 또는 2 % 중 큰 값 (공칭 25 °C)
NETD	≤ 50 mK (30 °C 대상, 최상 조건)
초점	MultiSharp, LaserSharp 자동 초점, 수동 초점, 레이저 거리계
프레임 속도	60 Hz 또는 9 Hz 버전
화면 · 가시광	3.5인치 가로형 640 × 480 터치스크린, 5 MP 가시광 카메라, IR-Fusion
디지털 줌	2× 및 4×
최소 범위(수동 모드)	2.0 °C
최소 범위(자동 모드)	3.0 °C
색상 경보	고온, 저온, 등온선
열화상 스펙트럼 대역	7.5~14 µm (장파)
메모리	탈착식 4 GB Micro SD, 4 GB 내부 메모리
음성 설명	이미지당 최대 60초
IR-PhotoNotes	이미지 5개
영상 스트리밍	HDMI, USB, Wi-Fi 실시간 출력
원격 제어	SmartView 소프트웨어 또는 Fluke Connect 앱
배터리	리튬 이온 2개, 개당 2~3시간
배터리 충전 시간	완충까지 2.5시간
작동 온도	-10 ~ +50 °C
보관 온도	-20 ~ +50 °C (배터리 제외)
상대 습도	10 ~ 95 % 비응축
낙하 · 보호 등급	2 m 낙하(표준 렌즈) · IP54
진동	2.5 g, IEC 68-2-6
충격	25 g, IEC 68-2-29
안전 기준	IEC 61010-1, 과전압 범주 II, 오염 등급 2
EMC	IEC 61326-1, CISPR 11 Group 1, Class A
크기 (H×W×L)	27.7 × 12.2 × 16.7 cm
무게	1.04 kg (배터리 포함)
보증 · 권장 교정 주기	보증 2년 · 교정 주기 2년

활용 분야

접속부 발열부터
고온 설비까지

배전반과 차단기 — 단자 접속부의 저항 증가로 생기는 발열을 부하 운전 중에 찾습니다.
모터와 베어링 — 정상 기록과 비교해 온도가 상승한 구간을 구분합니다.
변전 설비 — 접근이 어려운 대상을 4× 망원 렌즈로 촬영해 화소 밀도를 확보합니다.
고온 설비 — 1000 °C 이하 외벽과 배관의 온도를 점검합니다.
점검 보고서 — 열화상과 실화상을 함께 저장해 자산별 이력으로 정리합니다.

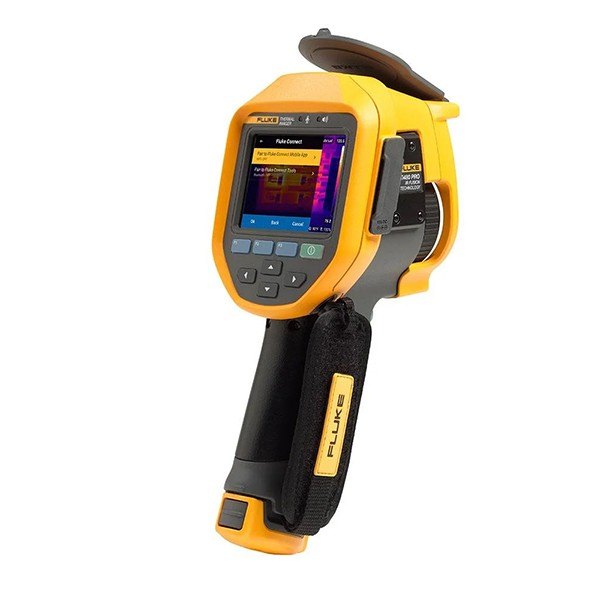

터치 화면과 손잡이가 있는 열화상카메라 측면

선택 가이드

검출기와 측정 상한으로 고르는
Ti480 PRO와 비교 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
원근이 섞인 장면과 1000 °C 설비를 함께 점검할 때	Ti480 PRO	640 × 480 검출기에 MultiSharp와 SuperResolution을 모두 갖췄고 -20~1000 °C를 측정합니다.
650 °C 이하 설비를 640 × 480으로 순회할 때	Ti401 PRO	LaserSharp 자동 초점과 NETD ≤ 75 mK 감도를 갖춘 표준형이라 650 °C 이하 순회에 맞습니다.
가까운 배전반 위주로 320 × 240이면 충분할 때	Ti300+	표준 렌즈 IFOV 1.85 mrad의 기본형입니다.
1200 °C 설비를 측정해야 할 때	Ti480U	세 구간으로 -20~1200 °C를 측정하고 13 MP 가시광 카메라를 갖춥니다.

구성·옵션

Ti480 PRO 기본 구성과
스마트 렌즈 옵션

구분	내용
구성	열화상 카메라(표준 적외선 렌즈 장착)
배터리	리튬 이온 스마트 배터리 팩 2개
충전기	AC 전원 공급 장치 및 배터리 충전기(범용 AC 어댑터 포함)
케이블	USB 케이블, HDMI 비디오 케이블
메모리	4 GB Micro SD 카드
케이스	휴대용 하드 케이스, 부드러운 휴대용 가방, 조절식 핸드 스트랩
옵션 렌즈	접사 25 µm(MAC2), 2× 망원(TELE2), 4× 망원(TELE4), 광각(WIDE2)

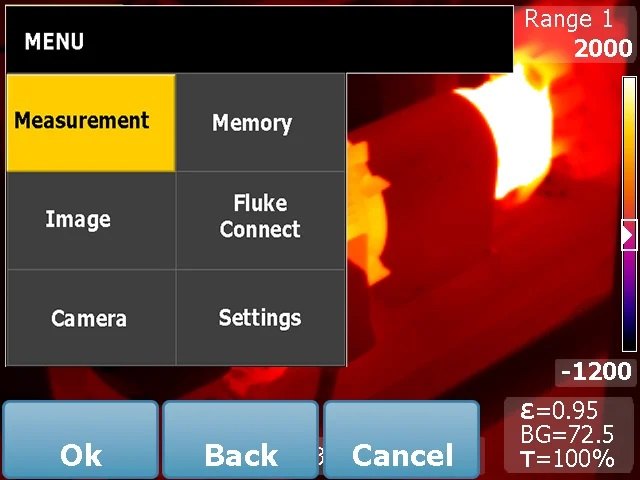

열화상 화면 위에 표시된 측정 메뉴 화면

Ti480 PRO와 함께 검토할
열화상 카메라

Ti480 PRO는 Ti401 PRO와 비교해 어떤 점이 달라집니까?
두 모델 모두 640 × 480 검출기를 사용하며, Ti480 PRO만 MultiSharp 초점과 SuperResolution을 갖추고 측정 상한도 1000 °C로 650 °C보다 높습니다. 원근이 섞인 장면이나 고온 설비가 많다면 Ti480 PRO를 선택하세요.
망원 렌즈를 장착하면 다시 교정해야 합니까?
아닙니다. 스마트 렌즈는 재교정 없이 교체할 수 있습니다. 렌즈별 IFOV는 2× 0.46 mrad, 4× 0.23 mrad, 광각 1.85 mrad입니다.
Ti480 PRO의 60 Hz와 9 Hz 버전은 어떻게 고릅니까?
점검 대상의 움직임에 맞춰 고르세요. 회전체처럼 움직이는 대상을 자주 촬영한다면 60 Hz 버전이 유리합니다.
Fluke Connect 앱과 연동됩니까?
네, 스마트폰 앱과 PC 소프트웨어로 이미지를 전송할 수 있습니다. 원격 제어는 SmartView 소프트웨어 또는 Fluke Connect 앱에서 합니다.
Ti480 PRO 기본 구성품에는 무엇이 포함됩니까?
카메라 본체, 배터리 2개, 충전기와 AC 어댑터, USB·HDMI 케이블, 4 GB Micro SD 카드, 하드 케이스가 포함됩니다. 옵션 렌즈는 별도로 구성합니다.
