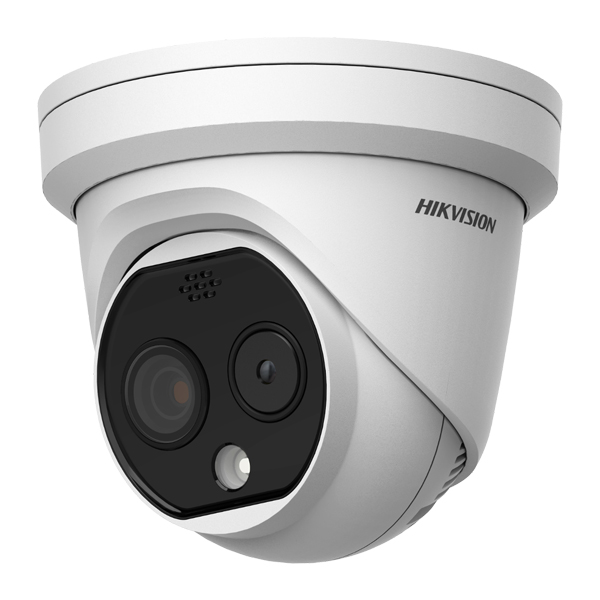

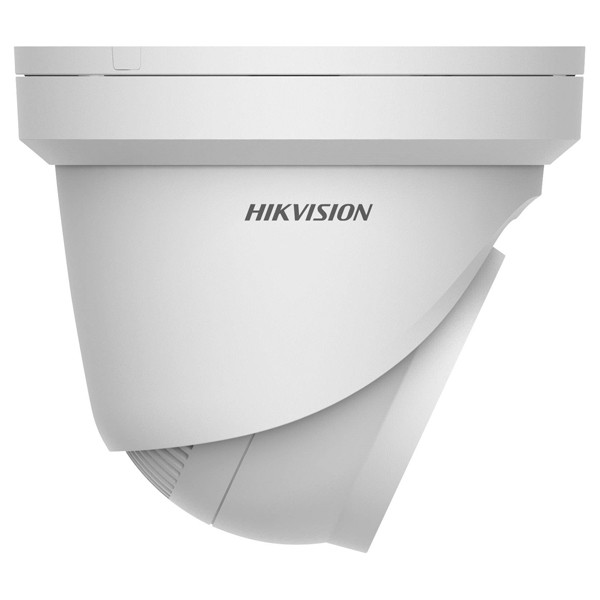

Hikvision DS-2TD1217B-3/PA 열화상 터렛 카메라 패키지

견적 받기

Hikvision DS-2TD1217B-3/PA는 160 × 120 열화상 채널과 2688 × 1520(4 MP) 가시광 채널을 한 몸체에 담은 열화상 터렛 카메라(Bi-spectrum Thermal Turret Camera)로, 이미지 퓨전과 화면 속 화면, IP66 외함을 갖춰 설비 구역의 상시 영상 감시에 사용합니다.

열 감도 40 mK 미만의 열화상 영상에 가시광 윤곽을 겹치는 이미지 퓨전으로 어두운 구역에서도 대상의 형상을 구분합니다. PoE 하나로 전원 공급과 영상 전송을 처리하므로 설치 배선이 간단합니다. 알람 입력과 릴레이 출력으로 현장 설비와 연동하며, (주)테솔이 국내에 공식 공급합니다.

160 × 120

열화상 센서 해상도

2688 × 1520

가시광 채널 최대 해상도

PoE

IEEE 802.3af class 3 전원

IP66

방진·방수 보호 등급

특징

이중 채널과
현장 연동 구성

핵심 특징	현장에서 달라지는 점
열화상·가시광 이중 채널	같은 위치를 두 영상으로 동시에 보므로 열 이상 지점과 실물 부품을 한 화면에서 대응시킵니다.
이미지 퓨전과 PIP	가시광 디테일을 열화상에 겹치거나 열화상을 가시광 위에 작은 창으로 띄워, 현장에 맞는 확인 방식을 고릅니다.
온도 측정 규칙 21개	점 10개, 영역 10개, 선 1개를 설정해 감시 위치마다 기준을 달리 둡니다.
알람 입력·릴레이 출력	외부 센서 신호를 받고 이상 시 릴레이로 경광등이나 설비 제어를 작동시킵니다.
PoE 전원	LAN 케이블 한 가닥으로 전원과 영상을 전송하므로 별도 전원 배선이 필요 없습니다.
IP66와 6000 V TVS 보호	분진·분사수와 번개·서지 환경에서 야외 설치 구역의 고장 위험을 낮춥니다.

이중 채널 운용

열화상과 가시광을
함께 사용하는 방법

열화상 채널은 3.1 mm 렌즈로 시야 50° × 37.2°, IFOV 5.48 mrad를 확보하고, 가시광 채널은 4 mm 렌즈로 84° × 44.8°의 넓은 시야를 담습니다. 최소 초점 거리는 열화상 0.2 m입니다.

가시광 채널은 120 dB WDR과 IR 컷 필터의 자동 주야 전환을 적용하고, 적외선 조명이 최대 15 m까지 비추며 밝기와 각도를 자동 조절합니다. 3D 노이즈 저감과 영상 디테일 강조도 지원하므로 저조도 구역의 윤곽을 안정적으로 확보합니다.

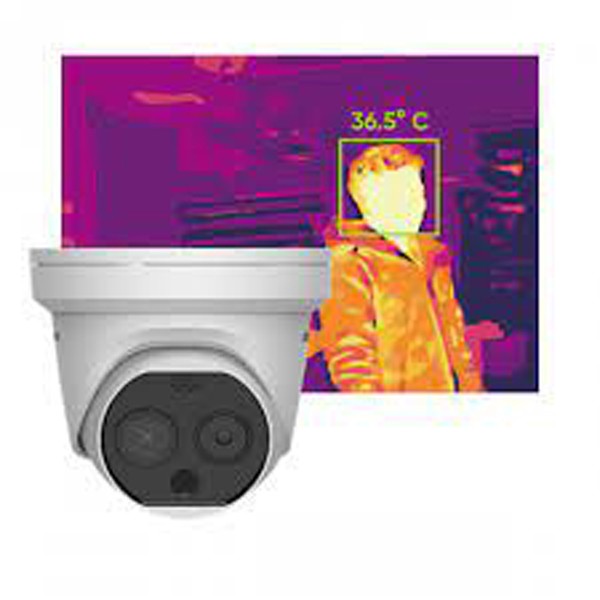

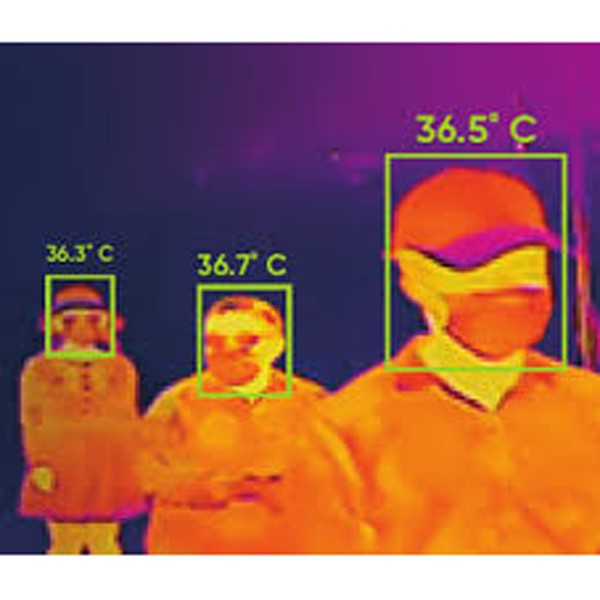

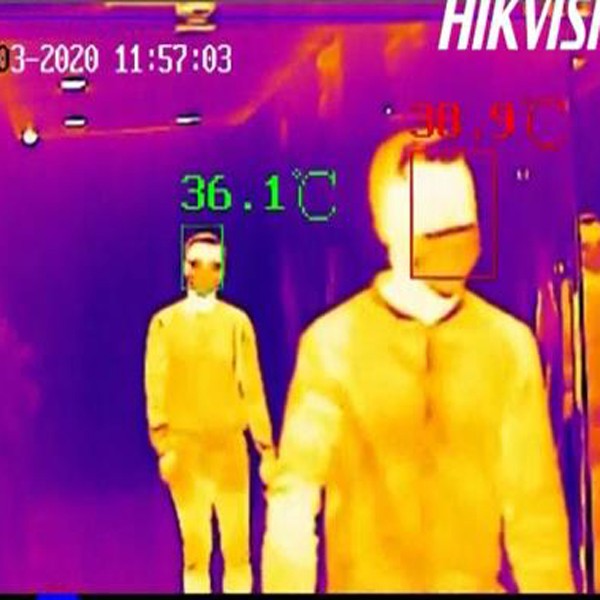

이미지 퓨전으로 겹쳐 본 영상

이미지 퓨전은 열화상 위에 가시광 윤곽을 겹쳐 높은 온도의 부위가 어느 부품인지 구분합니다. 화면 속 화면 모드는 두 영상을 동시에 띄우므로 전체 구도와 열 분포를 번갈아 확인할 필요가 줄어듭니다.

네트워크와 연동

스트림과 접속
규격 확인

가시광 메인 스트림은 50 Hz에서 25 fps, 60 Hz에서 30 fps로 2688 × 1520까지 전송하고, 열화상 메인 스트림은 1280 × 720까지 지원합니다. 압축은 H.265·H.264·MJPEG이며 동시 라이브 뷰는 최대 20명, 사용자 계정은 최대 32개입니다.

관리자·운영자·사용자 3단계 권한과 ID/비밀번호 인증, MAC 주소 바인딩, HTTPS, 802.1X, IP 주소 필터링으로 접근을 통제합니다. 마이크로 SD 카드(최대 256 GB)에 현장 녹화를 남기고, 알람 발생 시 SD 녹화·릴레이 출력·스마트 캡처·FTP 업로드·이메일 연동·음성 알람·백색광 알람을 작동시킵니다.

교정 관리

교정 주기와
성적서 안내

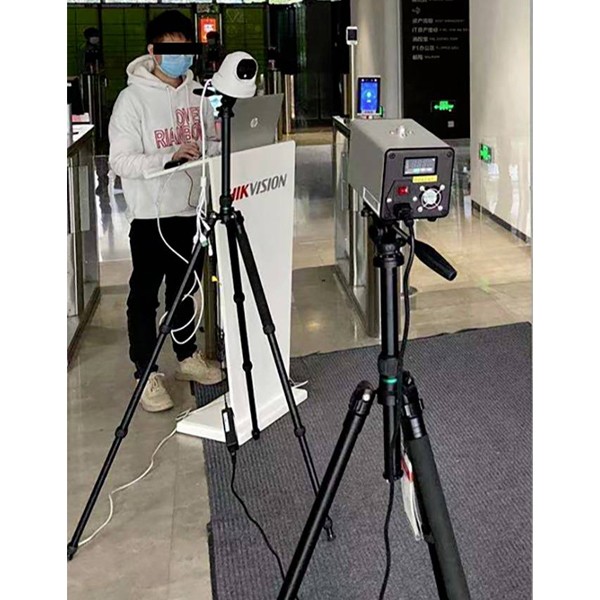

온도 값을 알람 기준으로 사용하는 구성은 주기적인 교정으로 기준을 관리합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

DS-2TD1217B-3/PA
접속 방법과 사용 순서

DS-2TD1217B-3/PA는 RJ45(10M/100M) 이더넷으로 연결하는 카메라이며, 웹 브라우저나 클라이언트 iVMS-4200·Hik-Connect로 영상을 확인합니다. 외부 시스템 연동에는 개방형 API(ISAPI, Hikvision SDK)를 사용합니다.

소프트웨어·도구	하는 일
웹 브라우저	카메라에 직접 접속해 영상 확인과 설정
iVMS-4200	데이터시트에 표기된 클라이언트 소프트웨어로 영상 확인
Hik-Connect	데이터시트에 iVMS-4200과 함께 표기된 클라이언트로 영상 확인
ISAPI · Hikvision SDK	타사 관리 플랫폼과 연동하는 개방형 API

처음 연결하는 순서

순서	할 일
1	PoE 802.3af class 3 스위치 또는 12 VDC 전원을 준비하고 카메라를 RJ45 포트에 연결합니다.
2	웹 브라우저나 iVMS-4200으로 카메라에 접속해 영상을 확인합니다.
3	관리자·운영자·사용자 3단계 권한으로 계정을 나누고, 필요하면 HTTPS나 IP 주소 필터링을 설정합니다.
4	온도 측정 규칙(점 10개, 영역 10개, 선 1개)과 알람 연동 동작을 감시 위치에 맞게 정합니다.
5	녹화가 필요하면 마이크로 SD 카드(최대 256 GB)를 넣어 알람 발생 시 SD 녹화를 지정합니다.

웹 브라우저 접속은 데이터시트 기준으로 Internet Explorer 9 이상, Chrome 31~44, Firefox 30~51, Safari 5.02 이상(Mac)을 지원한다고 적혀 있으니, 접속이 되지 않으면 사용 중인 브라우저 버전부터 확인하세요.

사양

이중 채널 터렛의
영상·네트워크 사양

항목	사양
열화상 센서	산화바나듐(VOx) 비냉각 FPA · 160 × 120 (출력 320 × 240) · 픽셀 피치 17 µm · 8 ~ 14 µm
열 감도 (NETD)	< 40 mK (25 °C, F# 1.1)
열화상 렌즈	초점 거리 3.1 mm · F1.1 · IFOV 5.48 mrad · 시야 50° × 37.2° · 최소 초점 거리 0.2 m
가시광 센서	1/2.7인치 프로그레시브 스캔 CMOS · 최대 2688 × 1520
가시광 렌즈	초점 거리 4 mm · 시야 84° × 44.8°
최소 조도	0.0089 lux (컬러) · 0.0018 lux (흑백) · F1.6 · AGC ON
셔터 · WDR · 주야	1초 ~ 1/100,000초 · 120 dB WDR · IR 컷 필터 자동 전환
적외선 조명	최대 15 m · 밝기와 각도 자동 조절
영상 기능	이미지 퓨전 · 화면 속 화면 · 3D 노이즈 저감 · 영상 디테일 강조
온도 측정 규칙	3종 21개 (점 10 · 영역 10 · 선 1) · 온도 이상 알람
가시광 메인 스트림	50 Hz: 25 fps · 60 Hz: 30 fps · 2688 × 1520 · 1920 × 1080 · 1280 × 720
열화상 메인 스트림	1280 × 720 · 704 × 576 · 640 × 480 · 352 × 288 · 320 × 240
가시광 서브 스트림	50 Hz: 25 fps · 704 × 576 · 352 × 288 · 176 × 144 / 60 Hz: 30 fps · 704 × 480 · 352 × 240 · 176 × 120
열화상 서브 스트림	704 × 576 · 352 × 288 · 320 × 240
영상 압축	H.265 · H.264 · MJPEG
오디오 압축	G.711u · G.711a · G.722.1 · MP2L2 · G.726 · PCM
네트워크 프로토콜	TCP/IP · ICMP · HTTP · HTTPS · FTP · DHCP · DNS · DDNS · RTP · RTSP · RTCP · PPPoE · NTP · UPnP · SMTP · SNMP · IGMP · 802.1X · QoS · IPv6 · UDP · Bonjour
동시 접속 · 사용자	라이브 뷰 최대 20 · 사용자 최대 32 (관리자 · 운영자 · 사용자)
보안	ID/비밀번호 인증 · MAC 바인딩 · HTTPS · 802.1X · IP 주소 필터링
알람 입력 · 출력	입력 1채널 0 ~ 5 VDC · 출력 1채널 릴레이 (동작 설정 가능)
오디오 입력 · 출력	입력 1채널 3.5 mm 마이크/라인 · 라인 입력 2 ~ 2.4 V p-p · 출력 라인 레벨 600 Ω
통신 인터페이스	RJ45 10M/100M 자동 감지 · RS-485 1 · 리셋 버튼 1
저장	마이크로 SD 슬롯 (microSD · SDHC · SDXC) 최대 256 GB
알람 연동 동작	SD 녹화 · 릴레이 출력 · 스마트 캡처 · FTP 업로드 · 이메일 연동 · 음성 알람 · 백색광 알람
메뉴 언어	32개 언어
전원	12 VDC ±20 % (2선 단자대) 또는 PoE 802.3af class 3
소비 전력	12 VDC: 0.5 A · 최대 6 W / PoE: 최대 6.5 W
보호 등급	IP66 · 6000 V TVS 번개 · 서지 보호

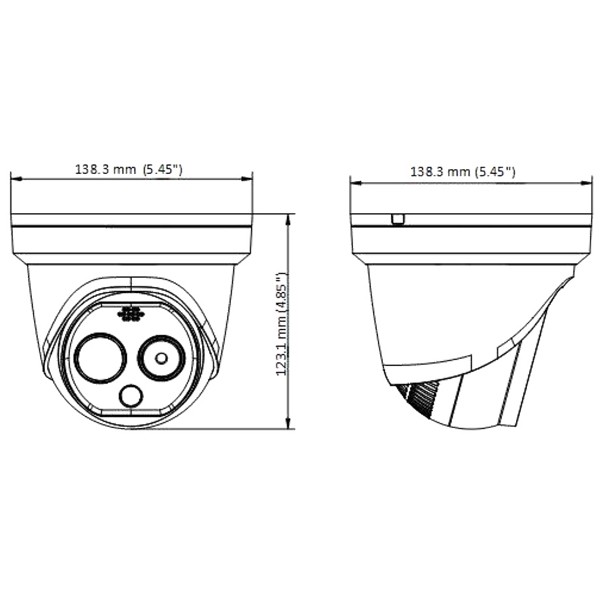

치수	138.3 × 138.3 × 123.1 mm
무게	940 g
습도	95 % 이하

활용 분야

고정 설치하는
감시 현장

변전실·배전반실 — 열화상과 가시광을 함께 상시 감시해 이상 부위를 위치와 함께 기록합니다.
설비 구역 야간 감시 — 적외선 조명과 이미지 퓨전으로 저조도 구역의 형상을 확보합니다.
생산 설비 보호 — 알람 입력과 릴레이 출력으로 경광등과 설비 제어에 연결합니다.
보관 구역 감시 — 마이크로 SD 녹화로 현장 영상을 별도로 남깁니다.

선택 가이드

고정형 열화상
선택 기준

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
열화상과 4 MP 가시광을 한 몸체로 설치할 때	DS-2TD1217B-3/PA	이중 채널 터렛에 PoE, IP66, 알람 입출력을 갖춥니다.
설비 상시 감시용 Fluke 고정형이 필요할 때	Fluke RSE30 · RSE60	Fluke 고정형 열화상 카메라 계열입니다.
IP67 고정 설치가 필요할 때	Fluke RSE300 · RSE600	IP67 등급으로 설치 환경 폭이 넓습니다.

구성·옵션

패키지와
설치 부속

구분	항목	비고
본체	DS-2TD1217B-3/PA 열화상 터렛 카메라	패키지 기본
설명서	퀵 스타트 가이드 · 사용자 매뉴얼	게시 PDF 제공
전원	PoE 802.3af class 3 또는 12 VDC	설치 환경에 맞춰 선택

DS-2TD1217B-3/PA와 함께 보는
열화상 카메라

DS-2TD1217B-3/PA의 전원은 어떻게 공급합니까?
PoE 802.3af class 3 또는 12 VDC ±20 % 중에서 고릅니다. 소비 전력은 PoE에서 최대 6.5 W, 12 VDC에서 최대 6 W입니다.
DS-2TD1217B-3/PA는 외부 설비와 어떻게 연동합니까?
알람 입력 1채널과 릴레이 출력 1채널, RS-485 포트를 사용합니다. 알람이 발생하면 SD 녹화·FTP 업로드·이메일 연동 같은 동작을 함께 지정합니다.
영상은 어떤 방식으로 저장합니까?
마이크로 SD 카드에 최대 256 GB까지 저장합니다. 영상 압축은 H.265·H.264·MJPEG 중에서 고릅니다.
옥외나 먼지가 많은 구역에 설치할 수 있습니까?
네, IP66 등급과 6000 V TVS 번개·서지 보호를 갖춰 먼지와 분사수, 서지 환경에 대응합니다. 설치 위치와 전원 방식은 현장 배선에 맞춰 정하세요.
