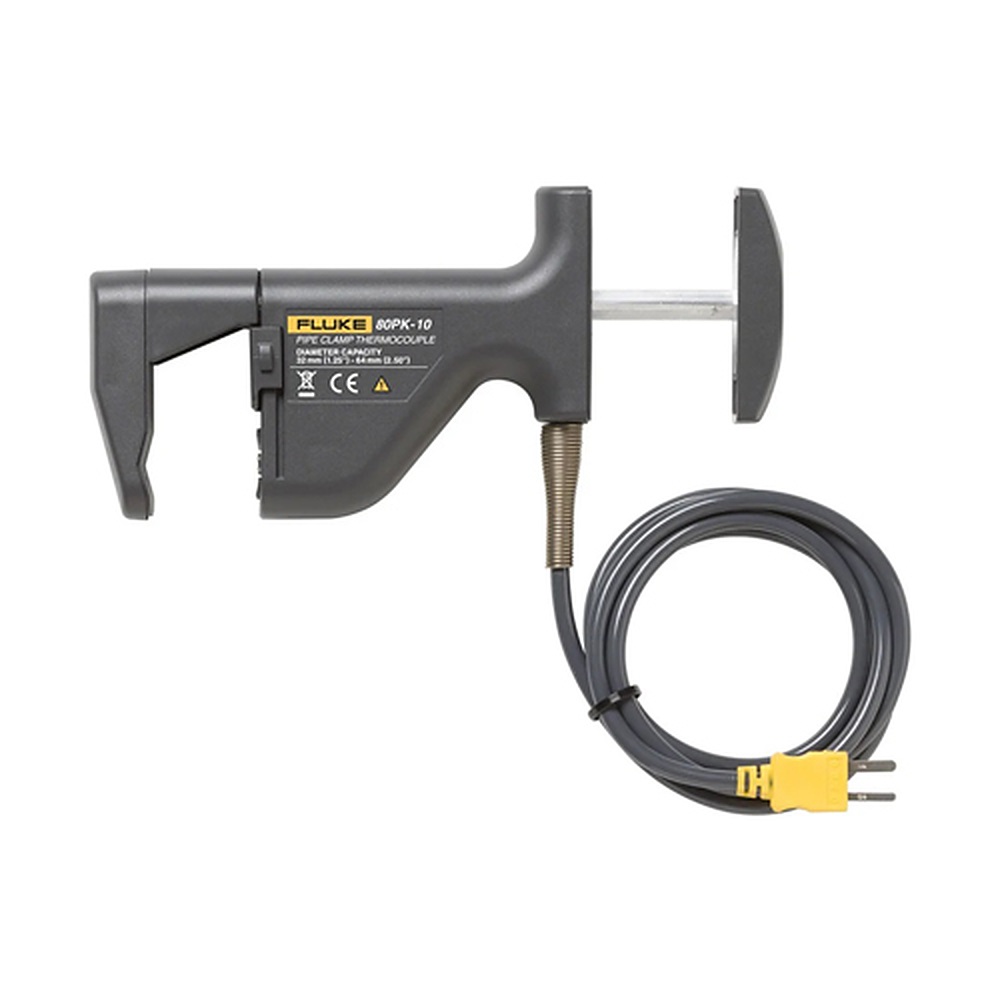

Fluke 80PK-10 파이프 클램프 온도 프로브

MODEL: 80PK-10
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

배관에 물려 고정한 채
표면 온도를 재는 클램프 프로브

Fluke 80PK-8 · 80PK-10 K형 파이프 클램프 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke 80PK-8과 80PK-10은 내구성 있는 리본 센서를 배관 표면에 밀착시켜 -29 ~ 149 °C를 측정하는 K형 파이프 클램프 프로브(배관 표면 온도 프로브)입니다. 배관 지름 6.4 ~ 64 mm 범위에서 사용하며, K형 입력 측정기에 연결해 과열과 빠른 온도 변화를 감시할 수 있습니다.

작은 배관에는 80PK-8, 큰 배관에는 80PK-10을 사용하면 측정기 하나로 지름이 다른 배관을 모두 확인할 수 있습니다. 이 클램프 프로브는 (주)테솔이 국내에 공식 공급합니다.

-29 ~ 149 °C

두 모델의 측정 범위

6.4 ~ 64 mm

두 모델이 맞는 배관 지름

0.56 °C

80PK-10 반복성

1 m

80PK-10 리드 길이

특징

배관 지름으로 나뉘는
2종 파이프 클램프 프로브

핵심 특징	현장에서 달라지는 점
내구성 리본 센서	얇은 리본이 배관 표면에 밀착되어 접촉 불량으로 인한 낮은 지시값을 줄입니다.
배관 클램프 고정	배관에 단단히 물려 손을 대지 않고 표면 온도를 측정하므로 측정 중에도 작업자가 안전 거리를 둘 수 있습니다.
빠른 변화 감지	배관 표면의 빠른 온도 변화를 감지해 과열이 시작되는 시점을 확인합니다.
지름별 2개 모델	6.4 mm에서 64 mm까지를 두 모델이 나눠 맡으므로 배관 크기가 달라도 같은 측정 방식을 유지합니다.
K형 입력 연결	K형 열전대 입력이 있는 측정기라면 종류를 가리지 않고 연결할 수 있습니다.

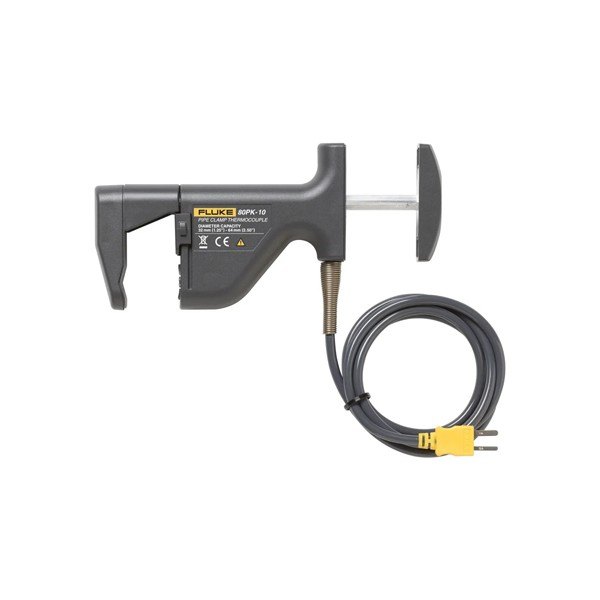

배관에 물리는 파이프 클램프 온도 프로브 외형

지름 선정

배관 지름에 맞는
클램프 선택

배관 지름이 34.9 mm 이하이면 80PK-8, 32 mm 이상이면 80PK-10이 적합합니다. 32 ~ 34.9 mm 구간은 두 모델이 겹치므로 클램프가 헐겁지 않게 물리는 쪽을 선택하세요. 클램프가 헐거우면 리본 센서가 떠서 낮은 값이 나옵니다.

클램프 고정 상태 확인

배관에 클램프를 물린 뒤 리본 센서가 배관 표면에 완전히 닿는지, 클램프가 흔들리지 않는지 손으로 확인하세요. 보온재가 있는 배관은 측정 위치만 벗겨 센서를 직접 접촉시킨 뒤 보온재를 다시 덮으세요.

사양

80PK-8·80PK-10 2개 모델 비교 사양

항목	80PK-8	80PK-10
열전대	K형	K형
측정 범위	-29 ~ 149 °C	-29 ~ 149 °C
배관 지름	6.4 ~ 34.9 mm	32 ~ 64 mm
센서	내구성 리본 센서	내구성 리본 센서
PN	200360	3439199
보증	1년	1년

모델별 추가 사양

항목	사양
80PK-10 리드	1 m
80PK-10 반복성	0.56 °C (1 °F)

활용 분야

배관 표면 온도를
점검하는 현장

과열 점검 — 배관 표면의 과열 여부를 순회 점검 때 확인합니다.
변화 감시 — 배관 표면 온도의 빠른 변화를 측정합니다.
다지름 배관 — 지름이 다른 배관을 같은 측정기로 번갈아 측정합니다.
기록 — 열전대 입력 측정기로 배관 온도를 기록합니다.

선택 가이드

지름 구간별로 고르는
파이프 클램프 프로브

이럴 때 (현장 조건)	권장 모델	선택 이유
배관 지름이 6.4 ~ 34.9 mm일 때	80PK-8	6.4 ~ 34.9 mm의 작은 배관에 맞춘 클램프입니다.
배관 지름이 32 mm 이상으로 클 때	80PK-10	큰 배관용 클램프이며 리드 1 m, 반복성 0.56 °C입니다.
지름이 32 ~ 34.9 mm 겹침 구간일 때	80PK-8 또는 80PK-10	두 모델 가운데 배관에 헐겁지 않게 물리는 쪽을 고르세요.

구성·옵션

80PK-8·80PK-10 구성품

80PK-8(PN 200360)과 80PK-10(PN 3439199) — 각각 단품, 연결할 K형 입력 측정기는 별도입니다.

배관 클램프와 함께 보는
Fluke 온도 프로브

배관 지름이 33 mm이면 80PK-8과 80PK-10 중 어느 모델을 사용합니까?
두 모델 모두 사용할 수 있습니다. 33 mm는 두 모델 범위가 겹치는 구간이므로 클램프가 헐겁지 않게 물리는 쪽을 선택하세요.
80PK-8과 80PK-10의 측정 범위는 같습니까?
네, 둘 다 -29 ~ 149 °C입니다.
K형 입력이 있는 측정기라면 모두 사용할 수 있습니까?
네, K형 열전대 입력이 있는 측정기에 연결할 수 있습니다. 입력 단자 규격은 측정기마다 다르므로 커넥터를 확인하세요.
