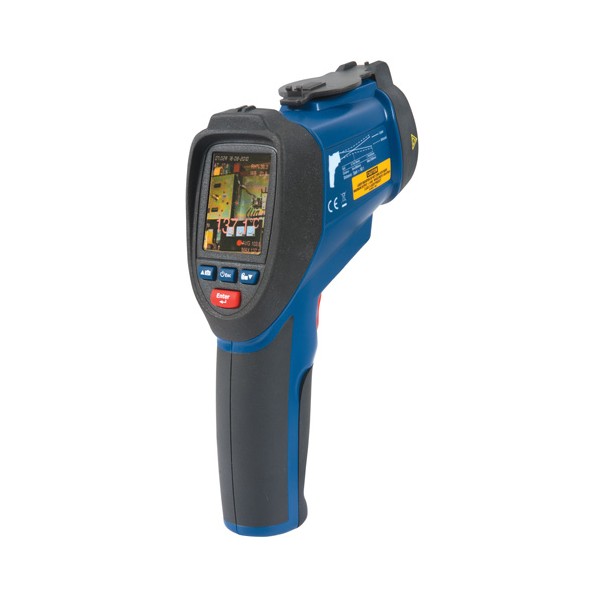

REED R2020 비디오 적외선온도계

MODEL: R2020
브랜드: REED INSTRUMENTS

제품문의 구매하기

멀리 있는 작은 대상의 온도를
사진과 함께 남기는 적외선 온도계

REED R2020 적외선 온도계

견적 받기

Reed 국내 정식 공급 파트너

REED R2020은 거리 대 스팟 비율 50:1로 -50 ~ 2200 °C를 비접촉 측정하는 비디오 적외선 온도계(Video IR Thermometer)입니다. 이중 레이저로 조준한 대상의 온도를 사진·동영상과 함께 기록하므로, 설비 열점 점검의 증빙을 남길 수 있습니다.

응답 시간은 150 ms이고, 방사율을 0.1 ~ 1.0 범위에서 조정할 수 있어 광택 표면과 도장면을 각각 맞춰 읽습니다. 접촉 측정이 필요한 지점은 K형 입력으로 보완합니다. 이 비접촉 온도계는 (주)테솔이 국내에 공식 공급합니다.

50:1

먼 거리의 작은 대상까지 좁혀 읽는 비율

150 ms

측정값이 갱신되는 응답 시간

72 MB

내장 메모리와 micro-SD 확장

2.2인치

컬러 LCD와 백라이트

특징

멀리서 겨냥하고
사진으로 남기는 온도계

핵심 특징	현장에서 달라지는 점
이중 레이저와 50:1 D:S	두 레이저 점이 측정 영역의 위치를 알려 주므로 멀리 있는 작은 대상도 정확히 겨냥할 수 있고, 접근이 위험한 설비도 거리를 두고 점검합니다.
사진·동영상 기록	측정값과 함께 대상의 모습을 저장하므로 보고서에 열점 위치를 따로 설명하는 수고가 줄어듭니다.
온습도·이슬점·습구 온도 동시 측정	주위 온도와 습도를 함께 읽으므로 결로 위험을 판단하는 점검도 같은 장비로 할 수 있습니다.
K형 열전대 입력	광택 표면처럼 적외선으로 읽기 어려운 곳은 프로브를 접촉시켜 값을 대조할 수 있습니다.
시간·날짜가 찍힌 그래프 기록	온도 변화가 화면에 곡선으로 그려지므로 히터와 오븐의 승온 과정을 점검 현장에서 바로 판단할 수 있습니다.
트리거 잠금	방아쇠를 계속 누르지 않아도 같은 대상을 이어서 읽으므로 장시간 관찰할 때 손의 피로가 줄어듭니다.

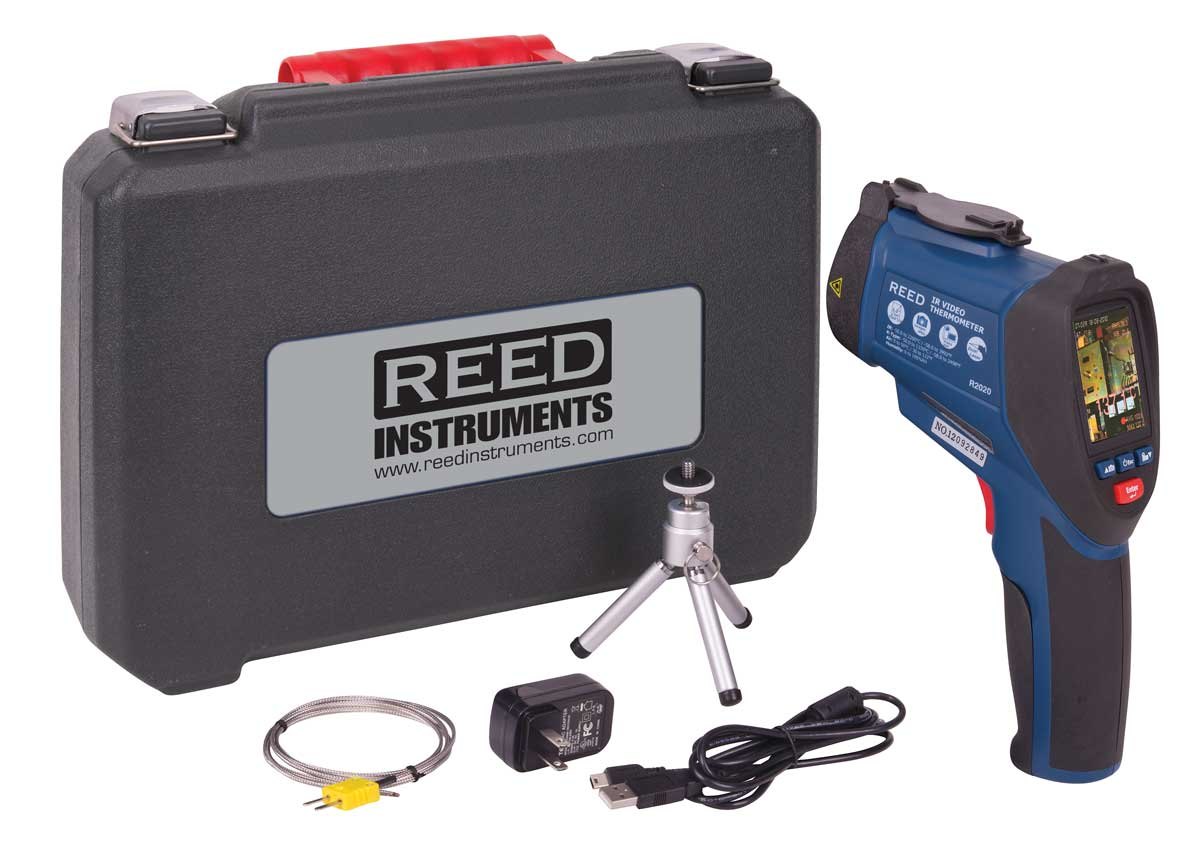

휴대용 케이스와 적외선온도계, 삼각대 등 구성품

측정 설정

스팟 크기와 방사율을
대상에 맞추는 법

D:S 50:1은 측정 거리의 50분의 1 지름까지 대상을 좁혀 읽는다는 뜻입니다. 5 m 거리에서는 지름 약 100 mm 면적의 평균 온도가 표시되므로, 대상이 이보다 작으면 배경 온도가 섞여 낮게 나옵니다. 이럴 때는 거리를 줄여 스팟을 대상 안에 넣으세요.

방사율은 0.1 ~ 1.0 범위에서 대상 재질에 맞춰 조정할 수 있습니다. 광택 금속처럼 방사율이 낮은 표면은 적외선 값이 실제보다 낮게 나오므로, K형 프로브를 접촉시켜 두 값을 대조하세요. 구간별 정확도는 아래와 같습니다.

측정 구간	적외선 정확도
-50 ~ -20 °C	±3.5 °C
20 ~ 500 °C	±(1 % 읽음값 + 1.0 °C)
500 ~ 1000 °C	±1.5 % 읽음값
1000 ~ 2200 °C	±2.0 % 읽음값

기록·전송

사진·동영상 기록의
저장과 전송

사진, 동영상, 그래프를 한 장비에서 관리

사진과 동영상은 내장 메모리 72 MB와 micro-SD 카드에 저장되고, 시간과 날짜가 찍힌 측정 기록은 화면의 그래프로 확인합니다. 동봉된 USB 케이블로 PC에 연결하면 별도 소프트웨어 없이 데이터를 옮길 수 있습니다.

사용 방법

REED R2020
데이터 기록과 PC 파일 옮기기

R2020은 사진(JPEG)·동영상(3GP)·측정 기록을 내장 메모리 72 MB나 micro SD 카드에 저장합니다. USB 케이블로 PC에 연결하면 별도 소프트웨어 없이 파일을 끌어다 옮길 수 있습니다.

소프트웨어·도구	하는 일
DATALOG 메뉴	기록 간격(1~3600초)과 측정 항목(Measure Set) 설정, 트리거로 기록 시작
DATA MEMORY 메뉴	저장한 Picture·Video·Logs 확인과 삭제, 기록을 그래프로 표시
USB 케이블	PC로 파일 전송, 배터리 충전

처음 연결하는 순서

순서	할 일
1	주 메뉴에서 DATALOG를 선택해 설정 화면을 엽니다.
2	측정 간격(1~3600초)을 정하고, Measure Set에서 이슬점, 주변 온도/RH%, K형 프로브 중 기록할 항목을 고르세요.
3	트리거를 당기면 기록이 시작되고, ESC를 누르면 기록을 저장하고 Datalog 모드를 마칩니다.
4	DATA MEMORY에서 Logs를 선택하면 저장한 기록을 그래프로 확인할 수 있습니다.
5	USB 케이블로 PC에 연결하고 측정기의 데이터를 바탕 화면으로 끌어다 놓아 옮기세요.

micro SD 카드에 저장했다면 카드를 PC에 직접 꽂아 파일을 옮겨도 됩니다. 공장 초기화를 해도 저장된 데이터는 지워지지 않습니다.

사양

비디오 적외선 온도계
상세 사양

항목	사양
센서	적외선 8 ~ 14 µm + K형 입력 + 주위 온도·습도
적외선 측정 범위	-50 ~ 2200 °C
적외선 정확도	-50 ~ -20 °C ±3.5 °C · 20 ~ 500 °C ±(1 % 읽음값 + 1.0 °C) · 500 ~ 1000 °C ±1.5 % 읽음값 · 1000 ~ 2200 °C ±2.0 % 읽음값
거리 대 스팟 비율(D:S)	50:1, 이중 레이저
응답 시간	150 ms
방사율	0.1 ~ 1.0 조정
레이저 등급	Class II
K형 입력 범위	-50 ~ 1370 °C
K형 입력 정확도	0 ~ 1370 °C ±(0.5 % 읽음값 + 1.5 °C)
주위 온도 측정	0 ~ 50 °C · ±0.5 °C (10 ~ 40 °C 구간)
습도 측정	0 ~ 100 %RH · ±3 % (40 ~ 60 %)
습도 정확도 구간	0 ~ 20 % ±5 % · 20 ~ 40 % ±3.5 % · 60 ~ 80 % ±3.5 % · 80 ~ 100 % ±5 %
분해능	0.1 °C
카메라 · 저장	사진 + 동영상 · 내장 72 MB + micro-SD
디스플레이	2.2인치 TFT 컬러 LCD · 백라이트
기능	최대·최소 · 평균 · 차이 · 높음·낮음 알람 · 트리거 잠금 · 그래프 기록
자동 꺼짐	3 · 15 · 60분 중 선택
설치 · 단위	삼각대 마운트 · °F / °C 전환
전원	리튬이온 충전식 · 연속 사용 약 4시간 · 충전 약 2시간
배터리 표시	부족 표시 지원
작동 환경	0 ~ 50 °C · 습도 10 ~ 90 %
보관 온도	-20 ~ 60 °C
적합성	CE, RoHS
외형 치수 / 무게	205 × 62 × 155 mm / 410 g

활용 분야

사진 기록이 필요한
비접촉 점검 현장

설비 점검 — 배전반과 모터의 열 이상 부위를 사진과 함께 남겨 정비 이력에 첨부합니다.
히터·오븐 점검 — 온도 구간을 그래프로 기록해 승온 특성을 확인합니다.
접촉 지점 확인 — K형 프로브로 읽은 접촉 온도를 적외선 값과 같은 화면에서 대조합니다.
결로 관리 — 주위 온도, 습도, 이슬점을 함께 읽어 결로 위험 구간을 찾습니다.

컬러 화면이 달린 권총형 적외선 온도계 본체

선택 가이드

측정 거리와 범위로 고르는
적외선 온도계

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
사진과 기록을 남기며 멀리서 측정할 때	R2020	50:1 비율에 카메라 기록과 K형 입력까지 갖춰 점검 증빙을 한 대로 남길 수 있습니다.
멀리서 작은 대상만 측정하면 될 때	R2320	30:1 비율로 -32 ~ 800 °C 범위를 측정해 먼 거리의 작은 대상을 읽기에 충분합니다.
650 °C 이하 범위면 충분할 때	R2310	12:1 비율로 650 °C까지 측정하므로, 그 이하 온도만 다룬다면 충분합니다.

구성·옵션

본체와 함께 받는 구성품

비디오 적외선 온도계 본체
K형 열전대 프로브
AC 어댑터 · USB 어댑터 · USB 케이블
미니 삼각대
리튬이온 충전지
하드 휴대 케이스

교정

정기 교정으로
지시값 유지

적외선 온도계는 사용 빈도와 충격에 따라 지시값이 달라질 수 있으므로 교정 주기를 정해 이력을 관리하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

비디오 측정 모델과 비교할
적외선 온도계

비디오 적외선 온도계에서 적외선과 K형 프로브는 언제 나눠 사용합니까?
표면 온도는 적외선으로 읽고, 광택 금속처럼 방사율이 낮은 대상은 K형 프로브로 읽으세요. 두 값을 같은 화면에서 비교하면 방사율 설정이 맞는지 판단하기 쉽습니다.
측정하며 찍은 사진과 동영상은 어디에 저장되고 어떻게 옮깁니까?
내장 메모리 72 MB와 micro-SD 카드에 저장됩니다. 동봉된 USB 케이블로 PC에 연결하면 별도 소프트웨어 없이 파일을 가져올 수 있습니다.
충전식 배터리로 한 번에 얼마나 사용할 수 있습니까?
충전 후 연속 사용 시간은 약 4시간이며, 충전에는 약 2시간이 걸립니다. 자동 꺼짐을 3분, 15분, 60분 중에서 골라 두면 켜 둔 채 방치할 때의 소모를 줄일 수 있습니다.
비디오 적외선 온도계는 어떤 온도·습도 환경에서 사용할 수 있습니까?
0 ~ 50 °C, 습도 10 ~ 90 % 환경에서 사용할 수 있으며 보관 온도는 -20 ~ 60 °C입니다. 같은 위치를 반복 측정할 때는 삼각대 마운트로 고정해 사용하세요.
