XBee3 DigiMesh, TH 타입

XBee3 DigiMesh, TH 타입

MODEL
2.4GHz 매쉬형 무선 모듈
브랜드
DIGI

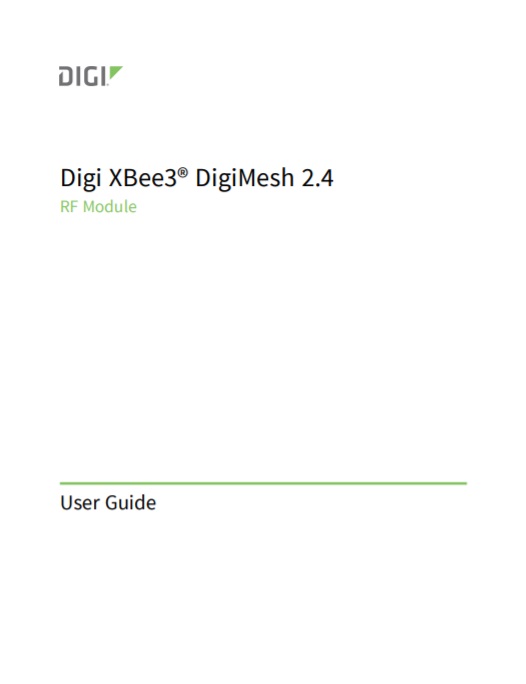

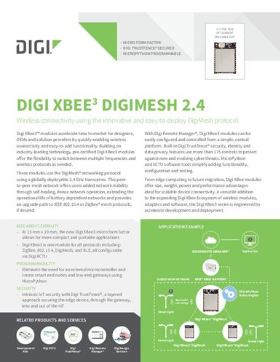

제품 자료
제품문의 구매하기

핀으로 꽂는 스루홀⁣ 메시 DigiMesh 2.4

Digi XBee 3 DigiMesh 2.4 TH 무선 모듈⁣ 프로토콜 : DigiMesh 2.4⁣ 칩셋 : Silicon Labs EFR32MG SoC⁣ 주파수 대역·채널 : ISM 2.4 GHz, 16채널

견적 받기

Digi 한국 독점 공급 파트너

Digi XBee 3 DigiMesh 2.4 TH 모듈은 +8 dBm 출력과 동등 노드 메시 구조를 갖춘 스루홀(TH) 형태의 DigiMesh 2.4 무선 모듈(XBee 3 DigiMesh 2.4 RF Module)입니다. 모든 노드가 같은 역할로 동작하는 메시에서 실외 가시거리 최대 1200 m를 지원합니다. (주)테솔이 국내에 공식 공급합니다.

핀 방식의 스루홀(TH) 형태이며 크기는 2.438 × 2.761 cm입니다. XBee 3 DigiMesh 2.4 TH 모듈은 소켓에 꽂는 구조여서 모듈만 따로 교체할 수 있습니다. 국내 사용 가능 여부는 문의해 주세요.

+8 dBm

송신 출력

1200 m

실외 가시거리 최대

60 m

실내·도심 최대

2.438 × 2.761 cm

스루홀(TH) 크기

기능

XBee 3 DigiMesh 2.4 TH의⁣ 기능과 프로토콜 특성

항목내용
메시 구조코디네이터 없이 모든 노드가 동등하게 동작하는 DigiMesh 네트워크입니다.
경로 형성노드가 이웃 노드와 경로를 만들며 서로 데이터를 중계합니다.

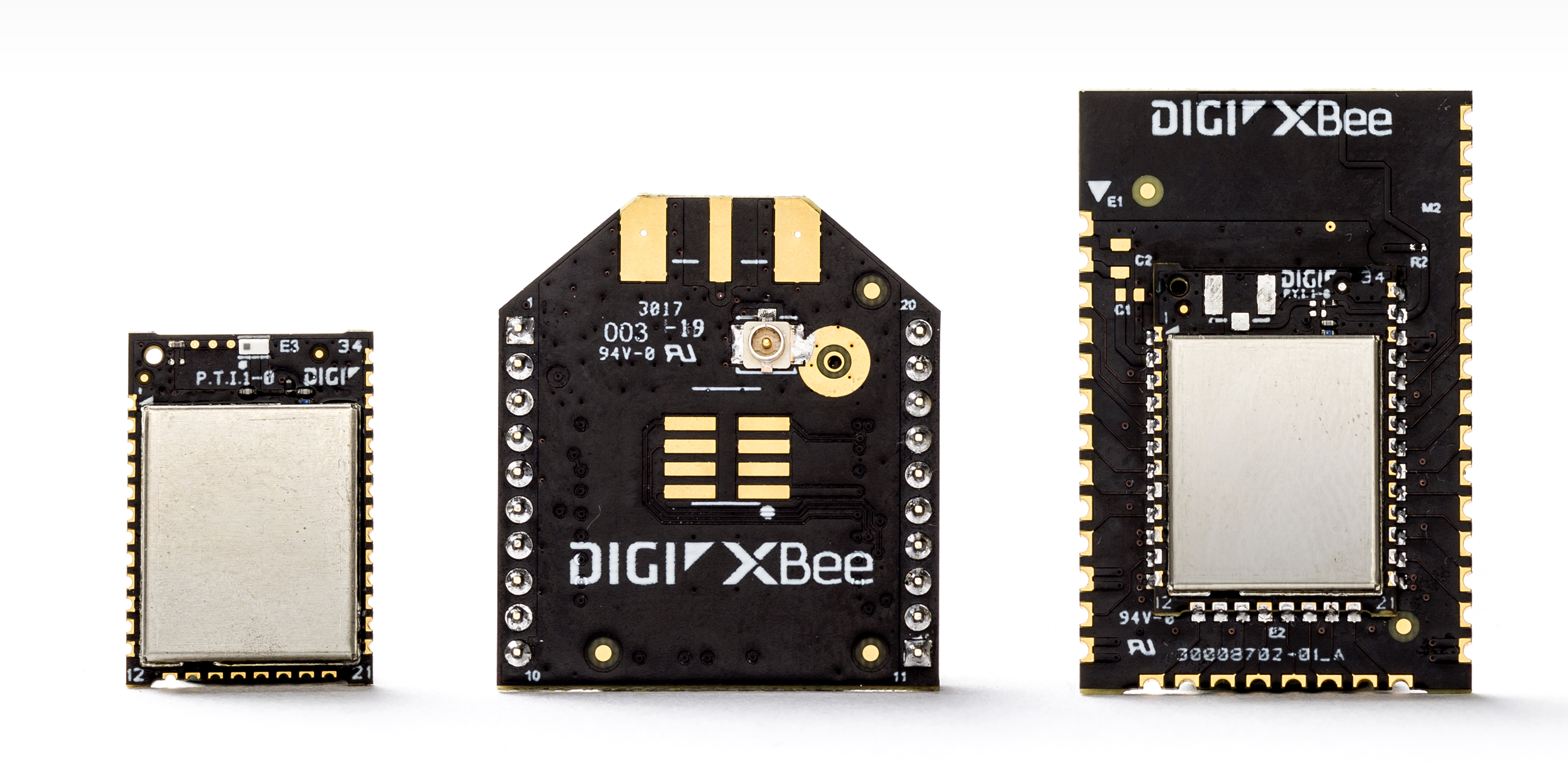

DIGI 2.4GHz 매쉬형 무선 모듈 - 크기와 형태가 다른 무선 모듈 3종의 외형
크기와 형태가 다른 무선 모듈 3종의 외형

안테나 옵션

XBee 3 DigiMesh 2.4 TH⁣ 안테나 옵션과 파트 넘버

XBee 3 DigiMesh 2.4 TH 모듈은 같은 형태 안에서 안테나 방식이 다른 파트 넘버로 나뉩니다. 주문할 때 안테나 형태를 선택합니다.

파트 넘버안테나형태·크기

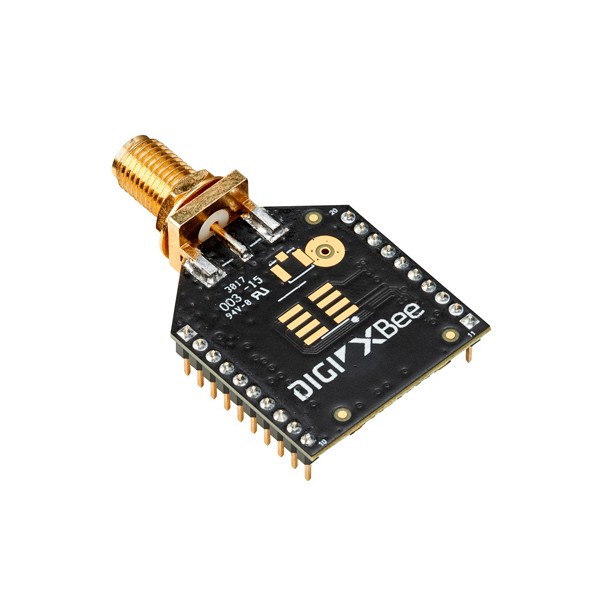

XB3-24DMST-JRPSMA 커넥터스루홀(TH) · 2.438 × 2.761 cm

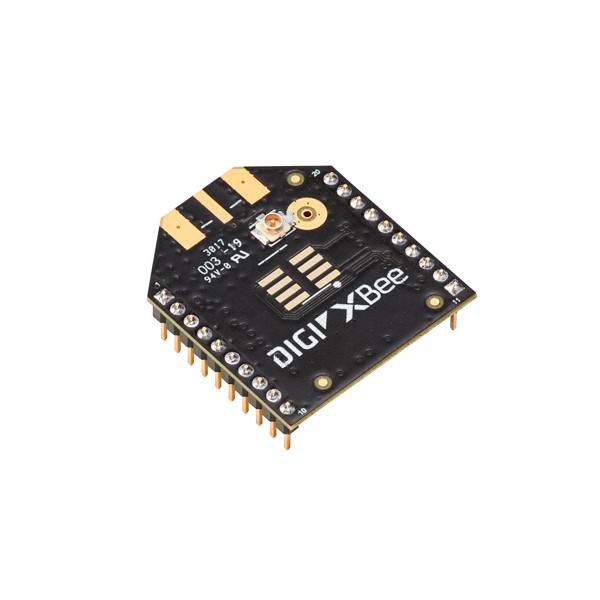

XB3-24DMUT-JU.FL 커넥터스루홀(TH) · 2.438 × 2.761 cm

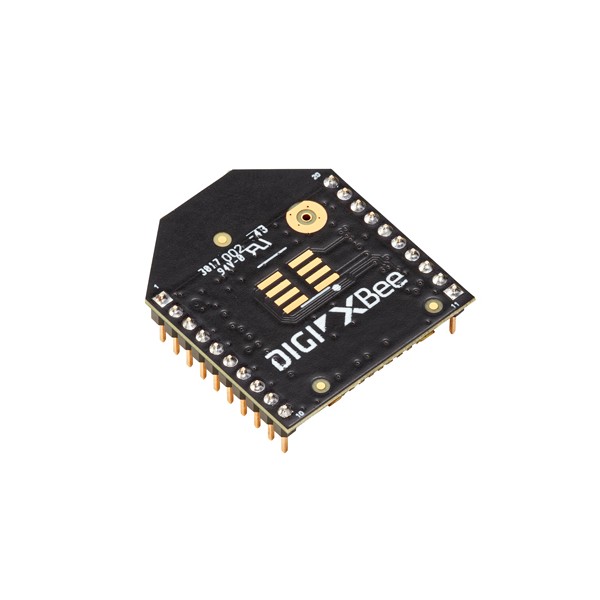

XB3-24DMPT-JPCB 안테나스루홀(TH) · 2.438 × 2.761 cm
DIGI 2.4GHz 매쉬형 무선 모듈 - 안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교
안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교

사양

XBee 3 DigiMesh 2.4 TH 사양

항목내용
프로토콜DigiMesh 2.4
칩셋Silicon Labs EFR32MG SoC
주파수 대역·채널ISM 2.4 GHz, 16채널
데이터 속도RF 250 kbps, 시리얼 최대 1 Mbps
송신 출력+8 dBm
수신 감도-103 dBm(1 % PER, 일반 모드)
통신 거리실내·도심 최대 60 m, 실외 가시거리 최대 1200 m
공급 전압2.1–3.6 V
시리얼 인터페이스UART, SPI, I2C
입출력디지털 I/O 15개, 10비트 ADC 4채널
메모리플래시 1 MB, RAM 128 KB
암호화128/256비트 AES
동작 온도-40 ~ 85 °C
구성 방법API, AT 명령(로컬 또는 OTA)
인증FCC, IC, ETSI
크기2.438 × 2.761 cm
안테나주문할 때 선택(위 안테나 옵션 표 참조)

활용 분야

TH 형태 모듈의⁣ 활용 분야

  • 대규모 센서 네트워크 — 코디네이터 없이 노드를 늘려 갑니다.
  • 경로가 막힐 수 있는 현장 — 다른 노드를 거쳐 데이터를 전달합니다.
XBee3 DigiMesh, TH 타입 제품 사진

같은 계열

XBee 3 DigiMesh 2.4 TH와⁣ 같은 계열 모델

  • XBee 3 DigiMesh 2.4 SMT — 표면 실장 형태(2.199 × 3.4 × 0.305 cm)로 RF 패드·U.FL·PCB 안테나 파트가 있습니다
  • XBee 3 DigiMesh 2.4 Micro — 13 × 19 × 2 mm 마이크로 형태로 RF 패드·U.FL·칩 안테나 파트가 있습니다
