Digi XBee SX 900, SMT 타입 요약정보 및 구매

MODEL : 900MHz 무선 모듈

브랜드 DIGI
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

제품 정보

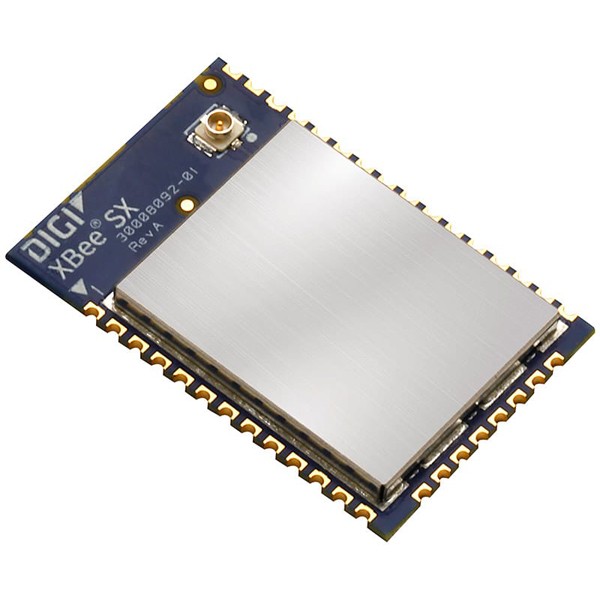

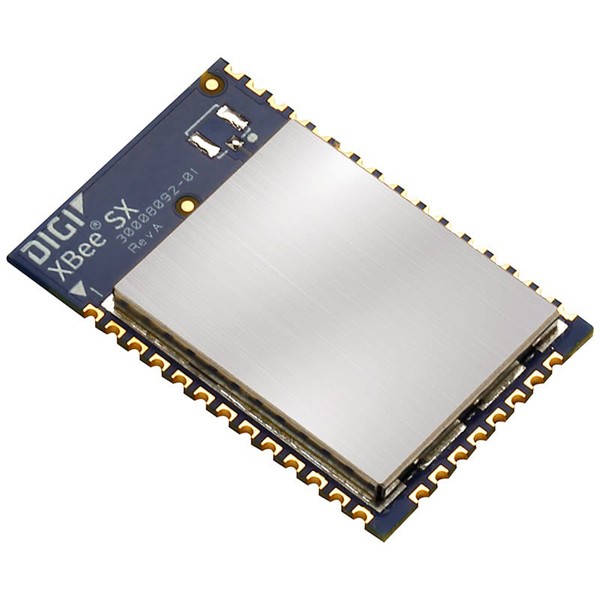

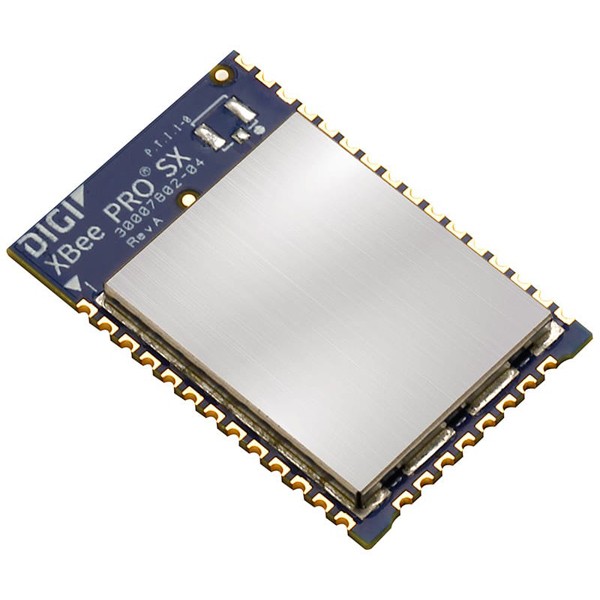

Digi XBee SX 900 무선 모듈


900MHz 무선 모듈은 미션 크리티컬한 환경의 무선 설계를 위해 Digi XBee SMT 풋 프린트에 최대 전력, 보안 및 유연성을 제공

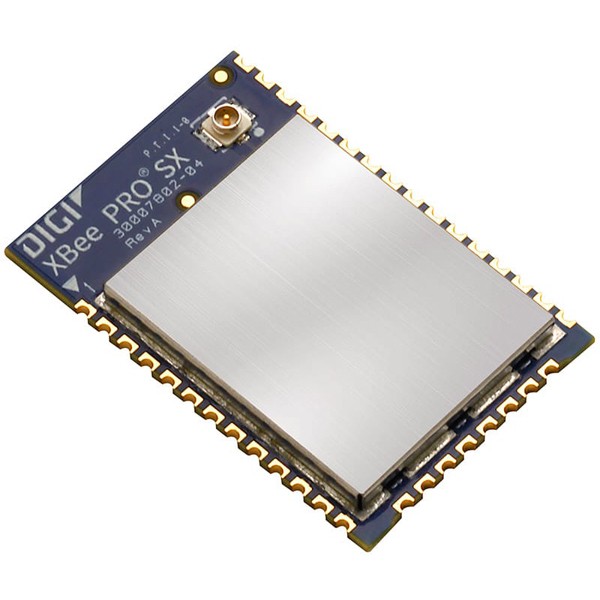

> 미션 크리티컬한 환경에서 OEM 설계를 위한 강력한 1 와트 900MHz Digi XBee-PRO SX 900 및 배터리 최적화 20mW Digi XBee SX 900 모듈이 포함되어 있는 제품군

> 이중화 및 안정성을 위한 DigiMesh 네트워킹 토폴로지

> 안전한 데이터 통신을 위한 256 비트 AES 암호화

> Digi XBee SMT 폼 팩터로 PCB 공간 절약900MHz 무선 모듈은 미션 크리티컬한 환경의 무선 설계를 위해 Digi XBee SMT 풋 프린트에 최대 전력, 보안 및 유연성을 제공합니다.

> 라이선스가 없는 900MHz 대역에서 사용할 수 있는 모든 인증

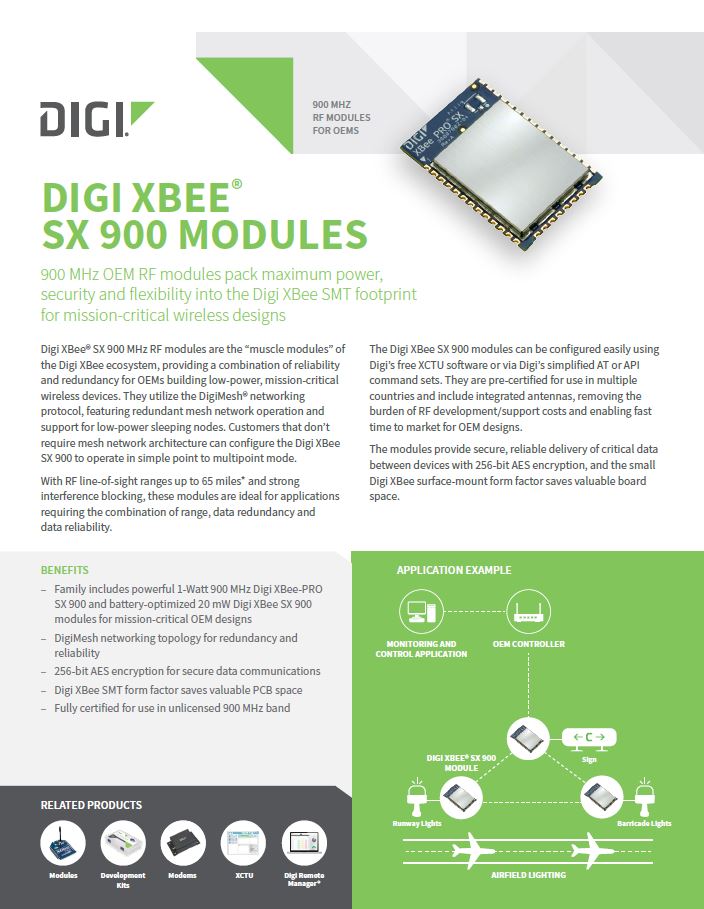

제품 자료 보러가기




Digi XBee SX 900MHz 무선 모듈은 Digi XBee 에코 시스템의 핵심 모듈로, 저전력, 미션 크리티컬 무선 장치를 구축하는 OEM에 안정성과 이중화의 조합을 제공합니다. 이중화 메시 네트워크 운영 및 저전력 슬립 노드 지원을 특징으로 하는 DigiMesh 네트워킹 프로토콜을 지원합니다. 메시 네트워크 아키텍처가 필요하지 않은 고객은 단순 포인트 투 멀티 포인트 모드에서 작동하도록 Digi XBee 900 SX를 구성할 수 있습니다.


최대 65 마일의 무선 가시 거리 범위와 강력한 간섭 차단 기능을 갖춘 이 모듈은 범위, 데이터 중복성 및 데이터 신뢰성의 조합이 필요한 어플리케이션에 이상적입니다.


Digi XBee SX 900 모듈은 Digi의 무료 XCTU 소프트웨어를 사용하거나 Digi의 단순화된 AT 또는 API 명령 세트를 통해 쉽게 구성할 수 있습니다. 여러 국가에서 사용할 수 있도록 사전 인증을 받았으며 통합 안테나를 포함하여 무선 개발/지원 비용 부담을 제거하고 OEM 설계의 시장 출시 시간을 단축할 수 있습니다.


이 모듈은 256 비트 AES 암호화를 사용하여 장치간에 중요 데이터를 안전하고 안정적으로 전달하며, 소형 Digi XBee SMT 폼 팩터는 PCB의 공간을 절약합니다.




Sub-GHz 무선 RF 모듈 비교표





Digi XBee SX 868 RF Module

RF module family operates in the 863-870 MHz range delivering superior performance and interference immunity at 868 MHz



Digi XBee SX 900 RF Module

900 MHz OEM RF modules pack maximum power, security, and flexibility into the Digi XBee SMT footprint for mission-critical wireless designs


Digi XBee-PRO 900HP RF Module

Long Range 900 MHz OEM RF Module



Digi XTend 900 MHz

1 Watt Long-Range OEM RF modules

 VIEW PRODUCTVIEW PRODUCTVIEW PRODUCTVIEW PRODUCT
Wireless Frequency863-870 MHz900MHz900MHz900MHz
Form FactorSurface MountSurface MountThrough-HoleThrough-Hole
Receive Sensitivity-113 dBm-113 dBm-110 dBm-110 dBm
Range (LoS) with high gain antennaUp to 14.5 km w/ 2.1 dBi antennaUp to 9 miles / Up to 65 milesUp to 9 milesUp to 40 miles
Transmit PowerUp to 13 dBm ERP20 mW (13 dBm) / 1 W (30 dBm)250 mW (24 dBm)1 W (30 dBm)
Transmit Current55 mA @ 13 dBm

55 mA @ 13 dBm /

900 mA @ 30 dBm

215 mA @ 24 dBm710 mA @ 30 dBm
Receive Current40 mA40 mA29 mA35 mA
Sleep Current1.8 uA2.5 uA2.5 uA< 147 uA
Encryption128-bit AES256-bit AES128-bit AES128-bit AES
Certified RegionsEuropeUS, CA, AUS, BRAUS, CA, AU, MX, SGUS, CA, AU
Networking ProtocolDigiMesh, Point to MultipointDigiMesh, Point to MultipointDigiMesh, Point to MultipointDigiMesh, Point to Multipoint
Spread SpectrumFHSS---
Data RateUp to 80 Kbps---



· 제품 사양

SpecificationsDigi XBee® SX 900 ModuleDigi XBee-PRO® SX 900 Module
PERFORMANCE
FREQUENCY RANGEISM 902 to 928 MHzISM 902 to 928 MHz
TRANSMIT POWER (SOFTWARE SELECTABLE)Up to 13 dBmUp to 30 dBm*
CHANNELS10 hopping sequences share 50 frequencies10 hopping sequences share 50 frequencies
RF DATA RATELow data rate: 10 kb/s; Middle data rate: 110 kb/s; High data rate: 250 kb/s
MAXIMUM DATA THROUGHPUTHigh data rate: 120 kb/sHigh data rate: 120 kb/s
AVAILABLE CHANNEL FREQUENCIESLow and middle data rate: 101**; High data rate: 50Low and middle data rate: 101**; High data rate: 50
RECEIVER SENSITIVITYLow data rate: -113 dBm; Middle data rate: -106 dBm; High data rate: -103 dBm
RECEIVER IF SELECTIVITYLow data rate, +/- 250 kHz: 40 dB; Low data rate, +/- 500 kHz: 50 dB
Middle data rate, +/- 250 kHz: 30 dB; Middle data rate, +/- 500 kHz: 40 dB
High data rate, +/- 500 kHz: 30 dB; High data rate, +/- 1000 kHz: 45 dB
RECEIVER RF SELECTIVITYBelow 900 MHz and above 930 MHz; > 50 dBBelow 900 MHz and above 930 MHz; > 50 dB
RURAL RANGE LINE OF SIGHT***Low data rate: Up to 14.5 km (9 mi)*****Low data rate: Up to 105 km (65 mi)*****
URBAN RANGE LINE OF SIGHT****Low data rate: Up to 2.5 km (1.5 mi)*****Low data rate: Up to 18 km (11 mi)*****
INDOOR RANGE*****Low data rate: Up to100 m (330 feet)Low data rate: Up to 300 m (1,000 feet)
NETWORKING AND SECURITY
MODULATIONGaussian Frequency Shift KeyingGaussian Frequency Shift Keying
SPREADING TECHNOLOGYFrequency Hopping Spread Spectrum (FHSS)Frequency Hopping Spread Spectrum (FHSS)
SUPPORTED NETWORK TOPOLOGIES (SOFTWARE SELECTABLE)Peer-to-peer (master/slave relationship not required), point-to-point/point-to-multipoint, mesh
ENCRYPTIONOptional 256-bit AES CBC encryption. Encryption is enabled with the ATKY command.
GENERAL
DIMENSIONS3.38 x 2.21 x 1.29 cm (1.33 x 0.87 x 0.12 in)3.38 x 2.21 x 1.29 cm (1.33 x 0.87 x 0.12 in)
WEIGHT3 g3 g
ROHSCompliantCompliant
MANUFACTURINGISO 9001:2000 registered standardsISO 9001:2000 registered standards
HOST INTERFACE CONNECTOR37 castellated SMT pads37 castellated SMT pads
ANTENNA CONNECTOR OPTIONSU.FL or RF padU.FL or RF pad
ANTENNA IMPEDANCE50 ohms unbalanced50 ohms unbalanced
MAXIMUM INPUT RF LEVEL AT ANTENNA PORT6 dBm6 dBm
OPERATING TEMPERATURE-40° C to 85° C (-40° F to 185° F)-40° C to 85° C (-40° F to 185° F)
POWER REQUIREMENTS
SUPPLY VOLTAGE2.4 to 3.6 VDC, 3.3 V typical2.6 to 3.6 VDC, 3.3 V typical
RECEIVE CURRENT (VCC = 3.3 V)40 mA40 mA
TRANSMIT CURRENT (VCC = 3.3 V)55 mA @ 13 dBm; 45 mA @ 10 dBm; 35 mA @ 0 dBm900 mA @ 30 dBm; 640 mA @ 27 dBm; 330 mA @ 20 dBm
SLEEP CURRENT (VCC = 3.3 V)2.5 uA2.5 uA
REGULATORY APPROVALS
UNITED STATESFCC ID: MCQ-XBSXFCC ID: MCQ-XBPSX
CANADAIC: 1846A-XBSXIC: 1846A-XBPSX
AUSTRALIARCMRCM
NEW ZEALANDRSM-
BRAZILAnatel
MEXICOIFT-

· 제품 필수 상세정보

품명 상품페이지 참고
모델명 상품페이지 참고
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 상품페이지 참고
제조국 또는 원산지 상품페이지 참고
제조자 상품페이지 참고
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 상품페이지 참고

관련 제품

· 권장 액세서리

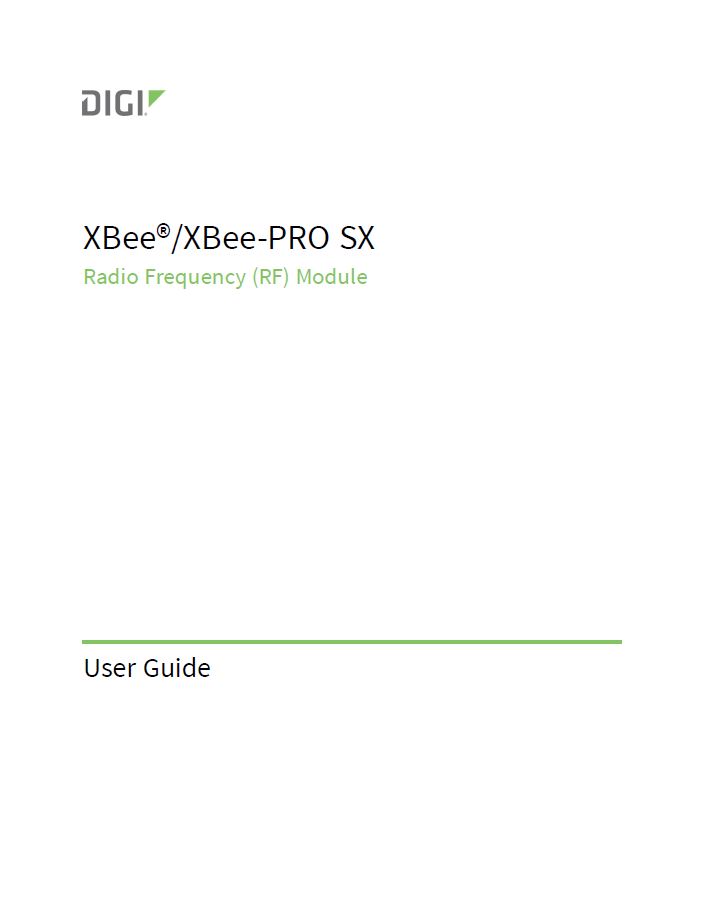

제품 자료
