Digi XTend 900MHz 모듈

먼 설비까지 데이터를 보내는⁣ 900 MHz 장거리 RF 모듈

Digi XTend 900 MHz RF 모듈⁣ 주파수 : ISM 902 ~ 928 MHz⁣ 데이터 속도 : RF 10 ~ 125 kbps⁣ 수신 감도 : 9,600 bps -110 dBm

견적 받기

Digi 한국 독점 공급 파트너

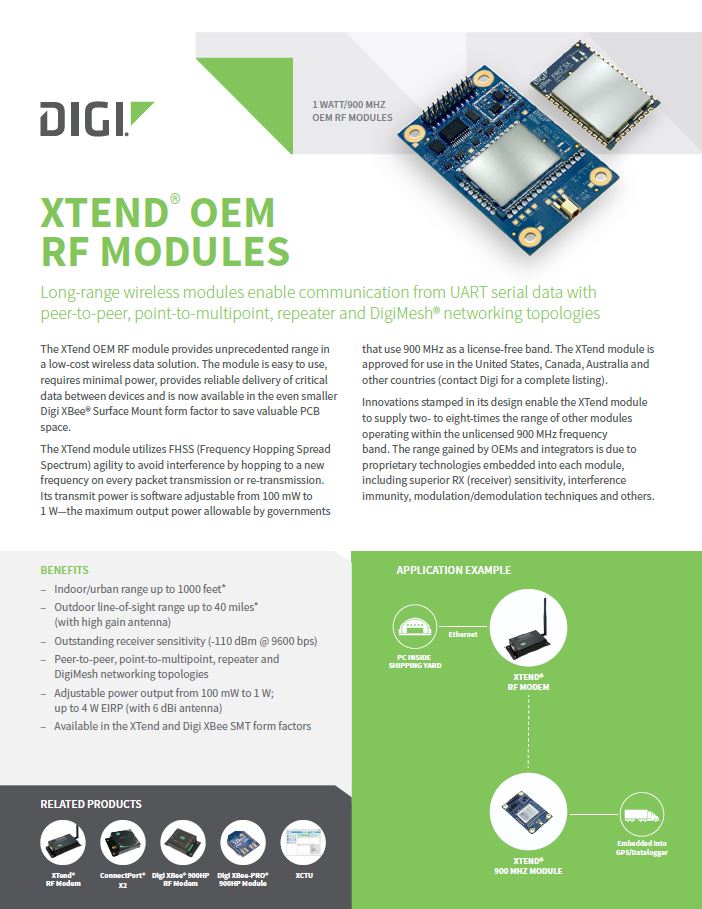

Digi XTend 900 MHz RF 모듈은 100 mW에서 1 W까지 출력을 소프트웨어로 선택하는 902~928 MHz 장거리 OEM 모듈(Long-Range OEM RF Module)입니다. 고이득 안테나를 사용하면 실외 가시거리 최대 64 km까지 원격 계측·제어 데이터를 보낼 수 있습니다.

패킷마다 주파수를 바꾸는 FHSS와 256비트 AES 암호화로 간섭과 도청 위험을 줄이고, 수신 감도 -110 dBm(9,600 bps)으로 먼 거리의 약한 신호를 복원합니다. DigiMesh를 지원하는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

특징

1 W 출력으로 만드는⁣ XTend 장거리 링크

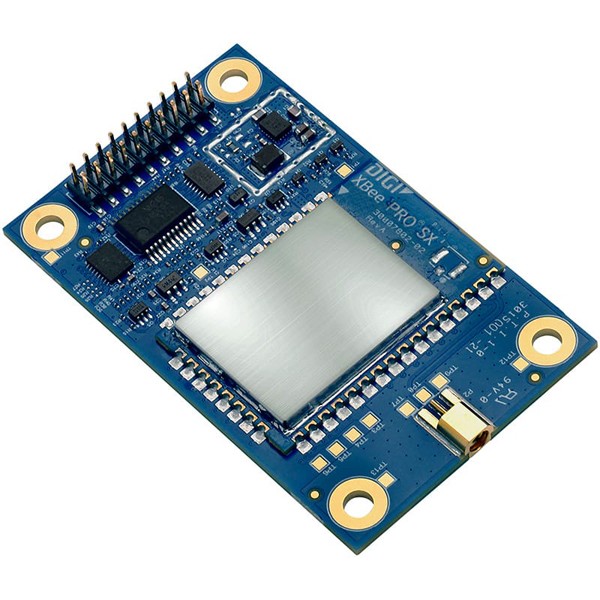

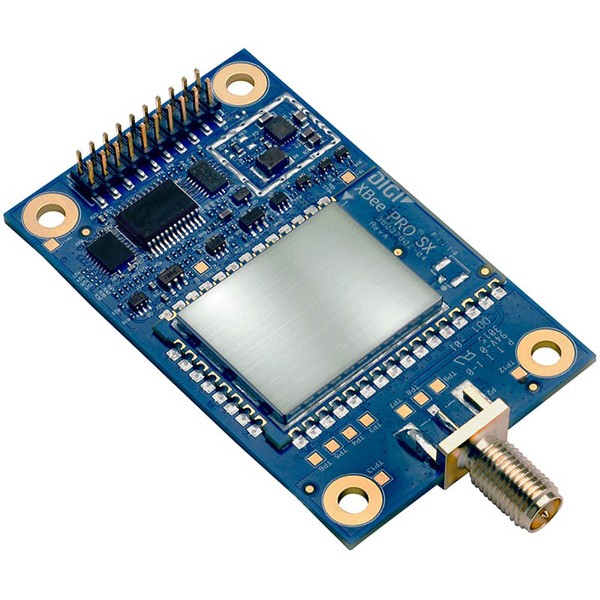

파란색 기판과 안테나 커넥터가 보이는 무선 모듈 외형

출력과 거리

송신 출력별⁣ 거리와 전류

송신 출력은 20 ~ 30 dBm 범위이며 최대 출력에서 송신 전류가 710 mA까지 올라가므로 전원 용량을 이에 맞춰 설계하세요. 수신 전류는 5 V에서 35 mA입니다.

실외 가시거리는 고이득 안테나에서 최대 64 km, 2.1 dB 다이폴에서 최대 22 km이고 실내·도심은 최대 305 m입니다. 모든 거리는 간섭이 적은 자유 공간 조건을 기준으로 한 값이며, 실제 거리는 현장 조건에 따라 달라집니다.

송신 전류를 고려한 전원 설계

최대 출력 송신 시 순간 전류가 710 mA에 이르므로 전원 레귤레이터와 배터리의 순간 전류 용량을 확인하세요. 공급 전압이 2.8 ~ 5.5 VDC로 넓어 배터리와 5 V 전원 어느 쪽에도 맞출 수 있습니다.

절전 전류

절전 모드별⁣ 대기 전류

셧다운 전류는 일반 1 µA, 핀 슬립은 147 µA 미만, 16초 주기 슬립은 0.3 ~ 0.8 mA입니다. 계측 주기가 긴 센서 노드는 주기적 슬립으로 평균 전류를 낮추세요.

사용 방법

XTend 900 MHz 모듈⁣ XTIB-R 보드로 시작하는 설정

XTend 900 MHz RF 모듈은 XTIB-R RS-232/485 인터페이스 보드에 장착해 PC의 Digi XCTU로 설정하고 시험합니다. 장비에 넣은 뒤에는 호스트의 시리얼 포트에서 AT 명령으로 네트워크 ID, 송신 출력, 암호화를 설정할 수 있습니다.

처음 연결하는 순서

XTend vB 모듈 AT 명령 예시

명령 모드는 10초(CT 기본값) 동안 입력이 없으면 끝납니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 버전의 사용자 가이드를 함께 확인하세요.

EE(암호화 사용)와 KY(암호화 키)는 네트워크의 모든 모듈에 같은 값으로 설정해야 통신합니다. KY는 쓰기 전용이라 읽으면 OK만 돌아오므로 설정한 키는 따로 기록해 두세요.

사양

1 W급 XTend 모듈⁣ 상세 사양

활용 분야

장거리 원격⁣ 계측·제어 현장

• 원격 검침 — 멀리 떨어진 계량기의 검침값을 무선으로 모읍니다.
• 농장·목장 모니터링 — 넓은 들판의 센서 데이터를 한곳에 모읍니다.
• 송유·배관 감시 — 떨어진 펌프의 상태를 무선으로 전달합니다.
• 교량·댐 계측 — 구조물의 계측값을 중계소까지 전송합니다.
• 산업 설비 원격 제어 — 떨어진 장비에 제어 명령을 전달합니다.

선택 가이드

거리와 실장 방식으로 고르는⁣ 900 MHz 모듈

구성·옵션

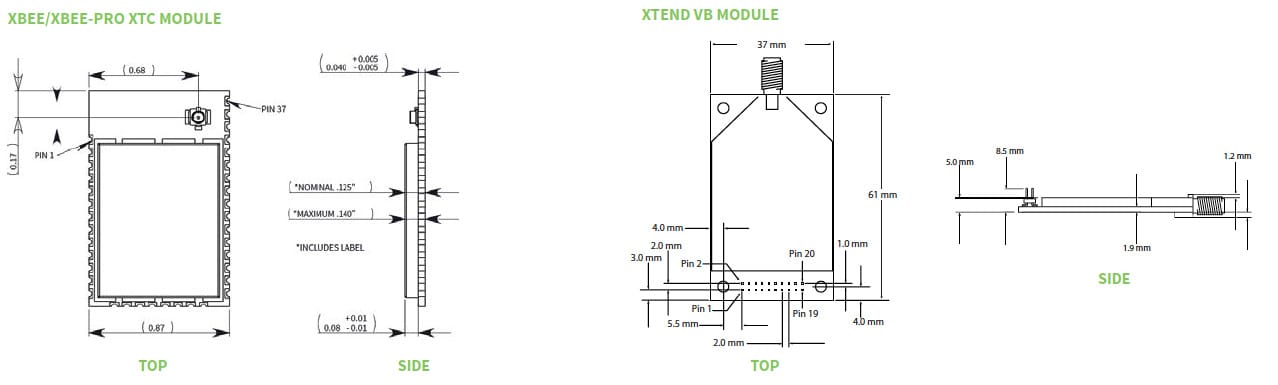

인터페이스와⁣ 크기 구성

관련 제품

XTend와 비교할⁣ XBee RF 모듈

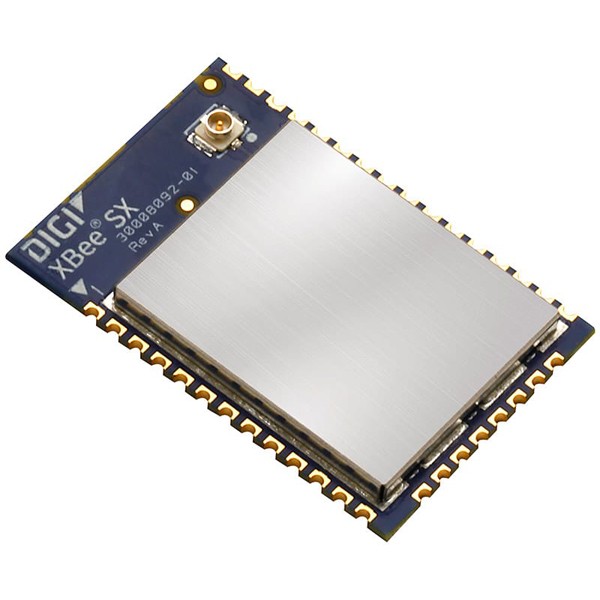

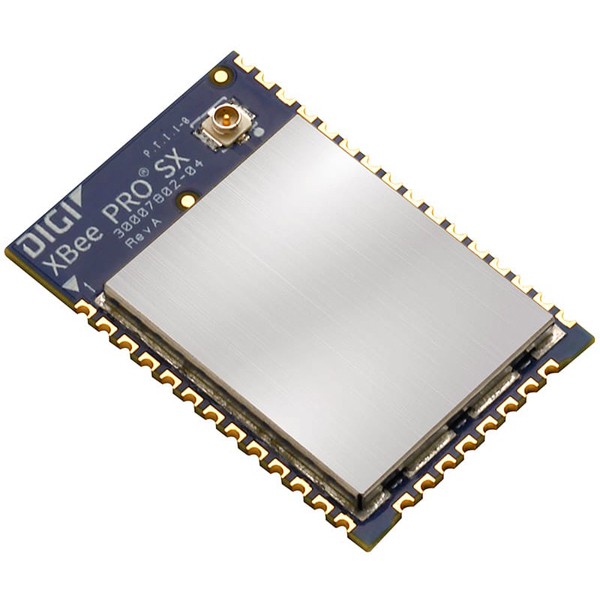

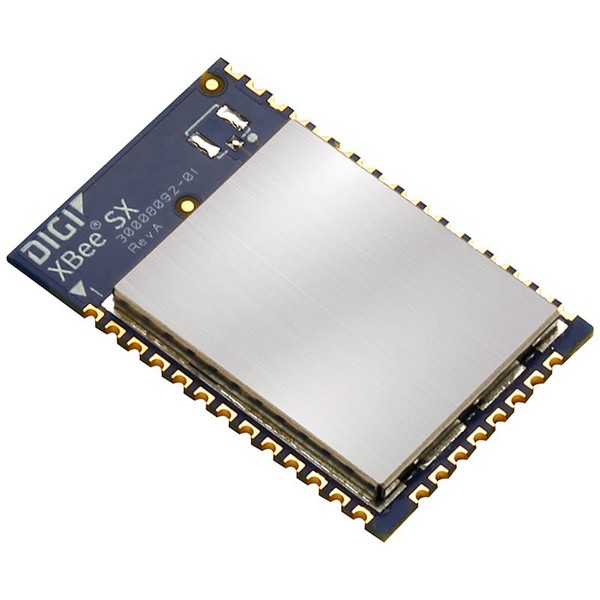

• Digi XBee SX 900 RF 모듈 (SMT)
