Digi XBee3 ZB, TH 타입
NEW

Digi XBee3 ZB, TH 타입

MODEL
2.4GHz 지그비3.0 무선 모듈
브랜드
DIGI
제품 자료
제품문의 구매하기

핀으로 꽂는 스루홀⁣ Zigbee 3.0 무선 모듈

Digi XBee 3 Zigbee 3.0 TH 무선 모듈⁣ 프로토콜 : Zigbee 3.0⁣ 칩셋 : Silicon Labs EFR32MG SoC⁣ 주파수 대역·채널 : ISM 2.4 GHz, 16채널

견적 받기

Digi 한국 독점 공급 파트너

Digi XBee 3 Zigbee 3.0 TH 모듈은 +8 dBm 출력과 -103 dBm 수신 감도를 갖춘 스루홀(TH) 형태의 Zigbee 3.0 무선 모듈(XBee 3 Zigbee 3.0 RF Module)입니다. 노드 간 통신 거리는 실외 가시거리 최대 1200 m, 실내·도심 최대 60 m이며 Zigbee 3.0 메시를 구성합니다. (주)테솔이 국내에 공식 공급합니다.

XBee 3 Zigbee 3.0 TH 모듈은 스루홀(TH) 형태이며 크기는 2.438 × 2.761 cm입니다. 핀으로 꽂는 방식이어서 모듈을 뽑아 교체할 수 있습니다. 국내 사용 가능 여부는 문의해 주세요.

+8 dBm

송신 출력

1200 m

실외 가시거리 최대

-103 dBm

수신 감도

2.438 × 2.761 cm

스루홀(TH) 크기

기능

XBee 3 Zigbee 3.0 TH의⁣ 기능과 프로토콜 특성

항목내용
프로토콜Zigbee 3.0 표준이므로 같은 규격의 기기와 하나의 네트워크를 구성합니다.
RF 방식2.4 GHz 16채널에서 DSSS 방식으로 동작하며 RF 데이터 속도는 250 kbps입니다.
DIGI 2.4GHz 지그비3.0 무선 모듈 - 크기와 형태가 다른 무선 모듈 3종의 외형

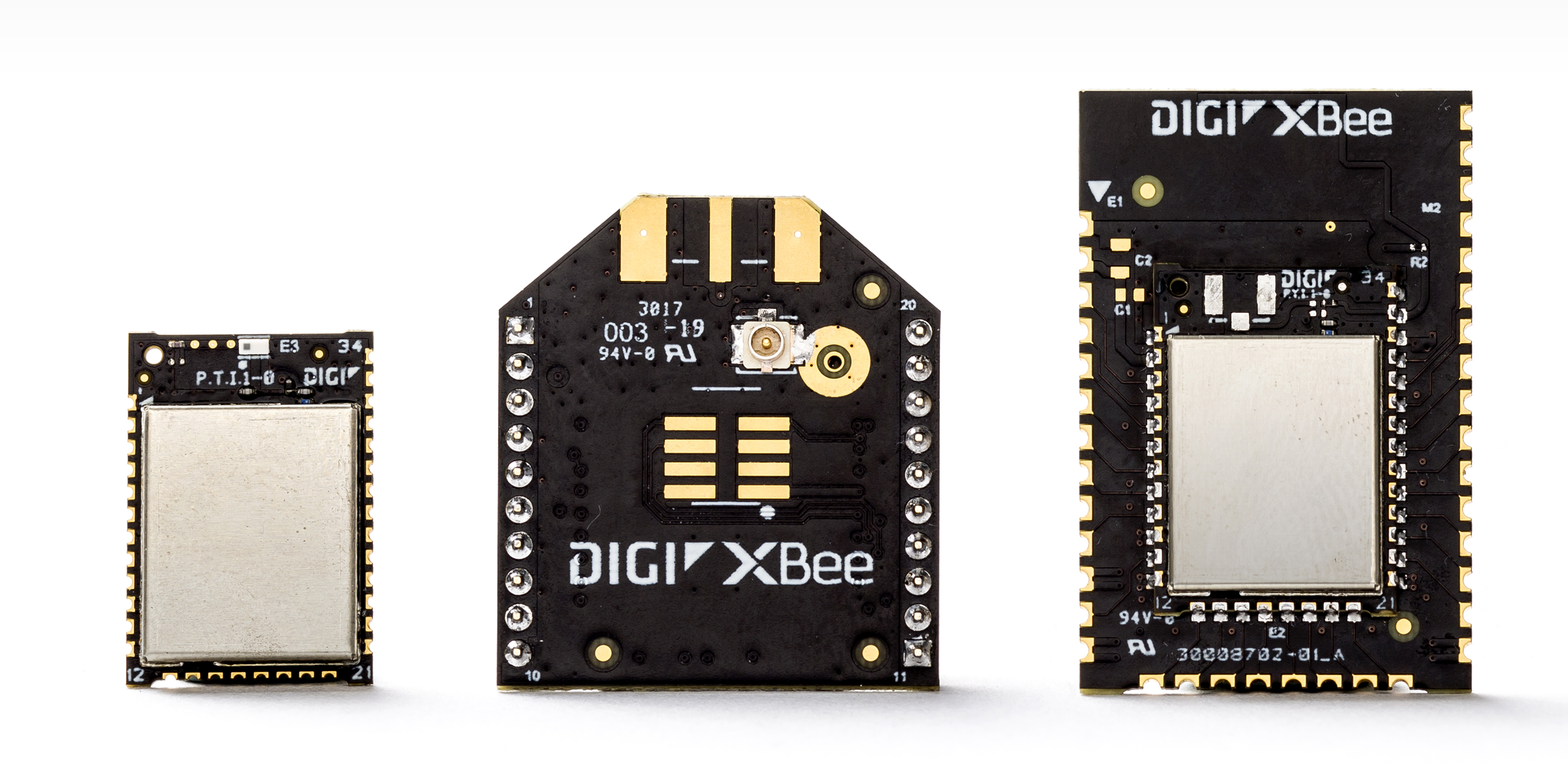

크기와 형태가 다른 무선 모듈 3종의 외형

안테나 옵션

XBee 3 Zigbee 3.0 TH⁣ 안테나 옵션과 파트 넘버

XBee 3 Zigbee 3.0 TH 모듈은 같은 형태 안에서 안테나 방식이 다른 파트 넘버로 나뉩니다. 주문할 때 안테나 형태를 선택합니다.

파트 넘버안테나형태·크기

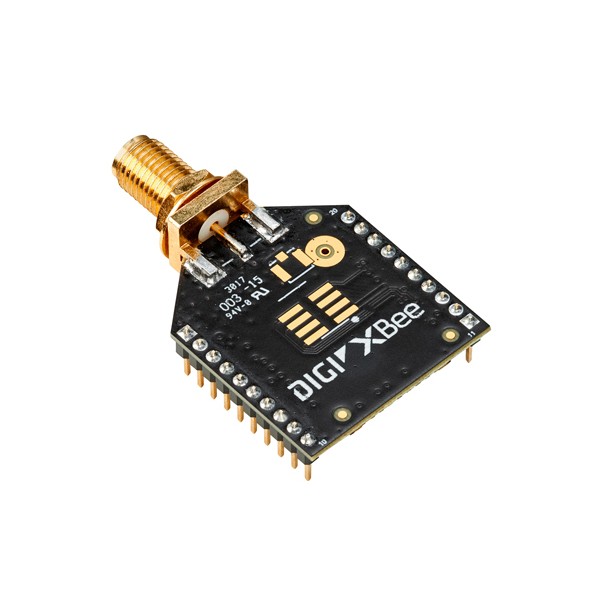

XB3-24Z8ST-JRPSMA 커넥터스루홀(TH) · 2.438 × 2.761 cm

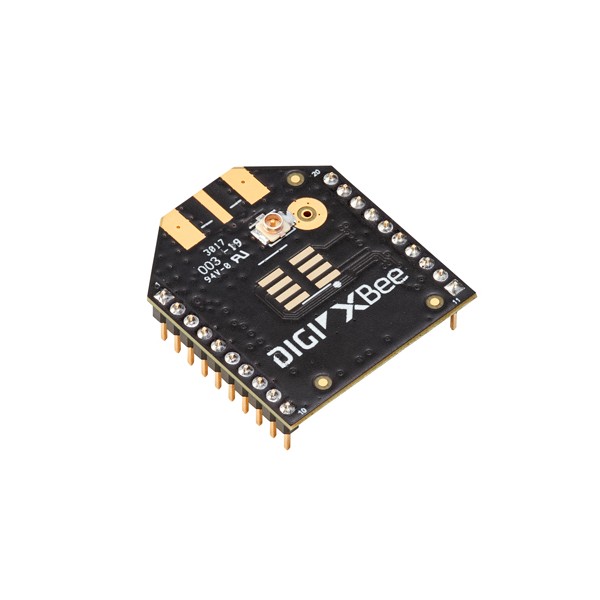

XB3-24Z8UT-JU.FL 커넥터스루홀(TH) · 2.438 × 2.761 cm

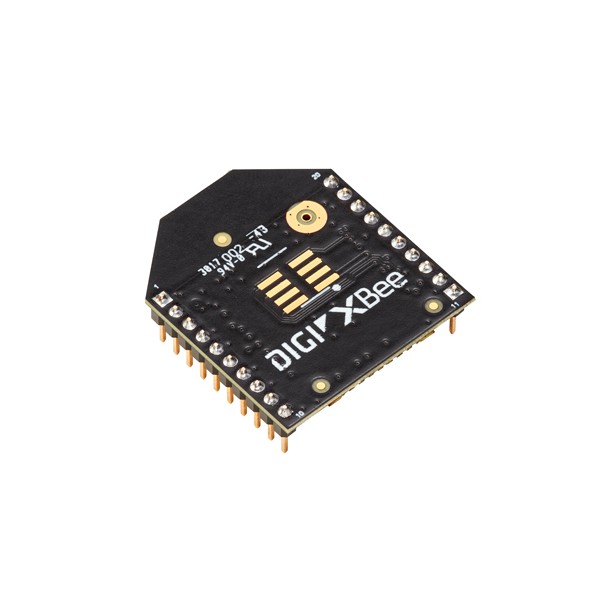

XB3-24Z8PT-JPCB 안테나스루홀(TH) · 2.438 × 2.761 cm
DIGI 2.4GHz 지그비3.0 무선 모듈 - 안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교

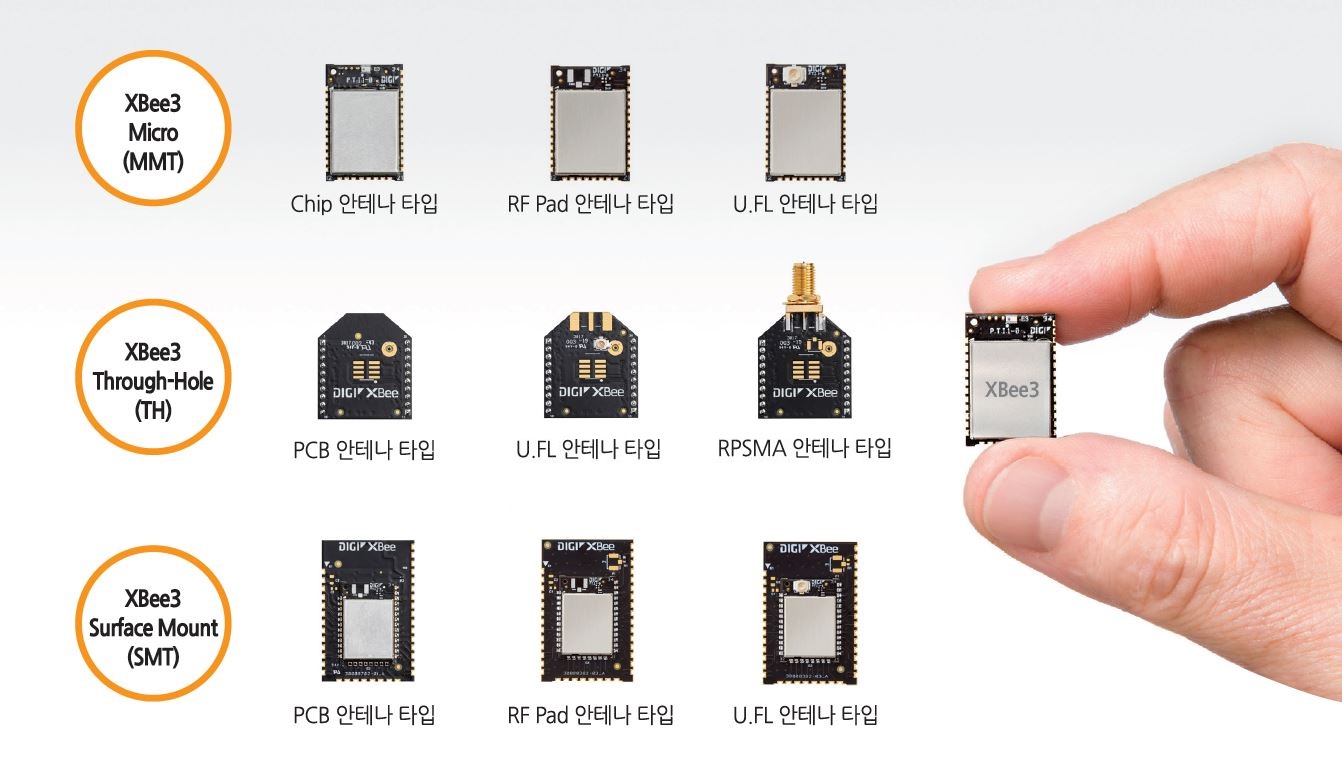

안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교

사양

XBee 3 Zigbee 3.0 TH 사양

항목내용
프로토콜Zigbee 3.0
칩셋Silicon Labs EFR32MG SoC
주파수 대역·채널ISM 2.4 GHz, 16채널
데이터 속도RF 250 kbps, 시리얼 최대 1 Mbps
송신 출력+8 dBm
수신 감도-103 dBm(1 % PER, 일반 모드)
통신 거리실내·도심 최대 60 m, 실외 가시거리 최대 1200 m
공급 전압2.1–3.6 V
소비 전류송신 40 mA(+8 dBm)
시리얼 인터페이스UART, SPI, I2C
입출력디지털 I/O 15개, 10비트 ADC 4채널
메모리플래시 1 MB, RAM 128 KB
암호화128/256비트 AES
동작 온도-40 ~ 85 °C
구성 방법API, AT 명령(로컬 또는 OTA)
인증FCC, IC, ETSI
크기2.438 × 2.761 cm
안테나주문할 때 선택(위 안테나 옵션 표 참조)

활용 분야

TH 형태 모듈의⁣ 활용 분야

  • 빌딩 자동화 — 조명, 공조, 출입 센서를 Zigbee 3.0 메시로 연결해 중앙에서 수집합니다.
  • 스마트 에너지 장치 — 미터와 부하 제어기의 데이터를 케이블 없이 게이트웨이로 전달합니다.
Digi XBee3 ZB, TH 타입 제품 사진

같은 계열

XBee 3 Zigbee 3.0 TH와⁣ 같은 계열 모델

  • XBee 3 Zigbee 3.0 SMT — 표면 실장 형태(2.199 × 3.4 × 0.305 cm)로 RF 패드·U.FL·PCB 안테나 파트가 있습니다
  • XBee 3 Zigbee 3.0 Micro — 13 × 19 × 2 mm 마이크로 형태로 RF 패드·U.FL·칩 안테나 파트가 있습니다
