감소된 테스트 복잡성, 간소화된 작업 흐름, 직관적인 사용자 인터페이스는 쉽게 사용할 수 있는 새로운 수준의 배터리 테스트 환경을 제공합니다.

이 분석기는 유지관리, 문제 해결 및 중요한 배터리 백업 애플리케이션에 사용되는 각각의 고정형 개별 배터리/배터리 뱅크의 성능을 테스트하기에 이상적인 도구입니다.

직관적인 사용자 인터페이스, 컴패트한 디자인, 견고한 구조가 최적의 성능과 테스트 결과, 신뢰성을 보장합니다.

자동 문자열 함수 테스트 및 테스트 프로브 통합 적외선 온도 측정 시스템을 사용하여 DC 전압/저항 테스트부터 전체 조건 테스트까지 광범위한 배터리 테스트 기능을 담당합니다.

모든 유형의 고정형 배터리 측정 작업에 알맞게 설게되었습니다

Fluke BT510의 주요 기능:

배터리 전압 – Fluke 배터리 분석기는 내부 저항 테스트 중에 테스트 대상 배터리의 전압도 측정할 수 있습니다.

방전 전압 – 방전 모드는 방전 또는 부하 테스트가 진행되는 동안 사용자가 지정한 간격으로 수차례에 걸쳐 각 배터리의 전압을 수집합니다. 사용자는 배터리가 차단 전압에 도달하는 시간을 계산할 수 있으며 이 시간을 통해 해당 배터리의 용량 손실을 판별할 수 있습니다.

리플 전압 테스트 – DC 충전 및 인버터 회로에서 정류된 전압 중 불필요한 잔류 AC 성분을 측정합니다. 이를 통해 DC 충전 회로의 AC 성분을 테스트하고 배터리 노후화의 근본 원인 중 하나를 찾을 수 있습니다.

미터 및 시퀀스 모드 – 미터 모드는 빠른 테스트 또는 문제 해결에 사용할 수 있습니다. 이 모드에서는 측정 또는 시간 순서대로 판독값을 저장하고 읽을 수 있습니다. 시퀀스 모드는 여러 전원 시스템과 배터리 시리즈의 유지관리 작업에 사용되는 모드입니다. 작업을 시작하기 전 데이터 관리 및 보고서 작성 작업에 필요한 프로파일을 구성할 수 있습니다.

임계값 및 경고 – 사용자는 최대 10개 세트의 임계값을 구성하여 각각 측정한 후 통과/실패/경고 표시를 수신할 수 있습니다.

주액전지 스트랩 저항 테스트 및 데이터 관리 – 시리즈 내 배터리 간의 주액전지 연결 저항을 측정합니다. 측정을 완료하면 Fluke 배터리 관리 소프트웨어 버전 1.0.69를 통해 배터리 시리즈 또는 시간의 경과에 따른 기록 데이터에 대한 스트랩 저항을 보고할 수 있습니다.

자동 보류 – 자동 보류가 켜진 상태에서는 판독값이 1초간 안정적으로 유지될 경우 해당 수치가 캡처됩니다. 판독값은 새 측정이 시작되면 캡처 해제됩니다.

자동 저장 – 자동 저장이 켜진 상태에서는 자동 저장 판독값을 캡처한 이후에 측정한 값이 내장 메모리에 자동으로 저장됩니다.

Fluke 배터리 관리 소프트웨어 – 제품에서 PC로 데이터를 손쉽게 가져올 수 있습니다. 측정 데이터와 배터리 프로파일 정보는 관리 소프트웨어를 통해 저장/보관되고 비교 및 추세 분석에 사용할 수 있습니다. 모든 측정 데이터와 배터리 프로파일, 분석 정보를 사용하여 보고서를 손쉽게 작성할 수 있습니다.

포괄적인 로깅 기능 – 모든 측정 값은 테스트 중에 자동으로 캡처되며 분석을 시행하기 위해 다운로드하기 전에 도구에서 검토할 수 있습니다.

최적화된 사용자 인터페이스 – 빠르고 편리한 설정을 통해 매번 올바른 데이터를 캡처할 수 있습니다.

배터리 수명 - 8시간 넘게 연속 작동할 수 있는 7.4V 3000mAh 리튬 이온 배터리를 사용합니다.

USB 포트 - 제공된 데이터 분석 및 보고서 관리 애플리케이션 소프트웨어에 빠르게 데이터를 다운로드할 수 있습니다.

업계 최고의 안전 등급 – 최대 CAT III 600V, 1000V dc 모든 종류의 배터리 전원 공급 장비의 안전 측정을 위한 등급.

Fluke BT520의 주요 기능: 캐비닛과 접근하기 어려운 장소에 있는 배터리를 측정하기 위한 용도로 설계되었습니다.

- 다음을 포함한 위 항목 모두

- BTL20 지능형 테스트 프로브세트: 길고 짧은 프로브 확장기와 시청각 피드백을 제공하기 위한 기본 탑재 LCD 디스플레이/스피커

- 휴대용 대형 소프트 케이스

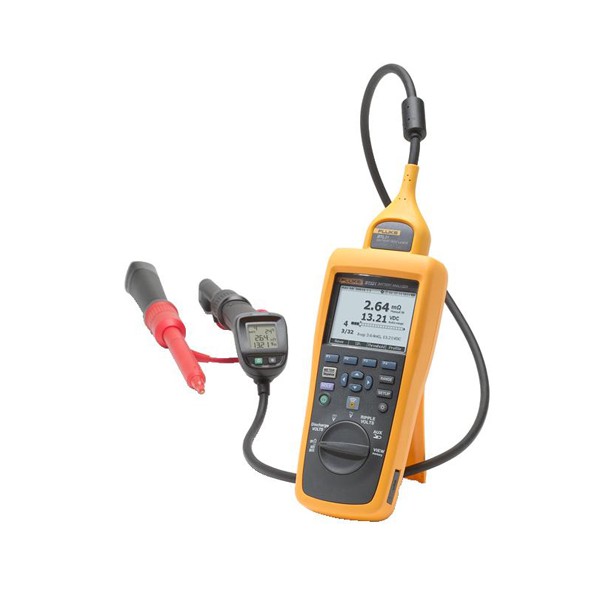

Fluke BT521의 주요 기능: 온도 측정 작업을 통합해야 하는 사용자를 위해 설계되었습니다.

- 다음을 포함한 [21]¹다음을 포함한 [23]

- BTL21 Interactive Test Probe: 길고 짧은 프로브 확장기와 시청각 피드백을 제공하기 위한 기본 탑재 LCD 디스플레이/스피커, 각 테스트의 음극 배터리 포스트 온도를 측정하기 위한 통합형 적외선 온도 센서

- 무선 기능은 Fluke 배터리 분석용 모바일 앱(Fluke BA Mobile)에서도 작동합니다.²

   - 배터리 분석기에서 프로파일 및 관련 테스트 결과 보기

   - (.csv) 데이터 형식으로 이메일을 통해 프로파일과 테스트 결과 발송

¹Fluke BT-521에 포함되지 않는 BLT20은
²현재 Fluke Connect™ 앱과 호환되지 않음

전압/저항 임계값

Fluke 배터리 분석기를 사용하면 상하한 측정 임계값 또는 허용 오차 범위를 빠르고 쉽게 정의할 수 있습니다. 테스트 프로세스를 진행하는 동안 측정된 값이 각 측정 작업 이후에 통과/실패/경고를 표시하는 사전 정의된 임계값 수준과 자동으로 비교됩니다. 최대 10개의 임계값 세트를 저장할 수 있으며 임계값 표시는 다음 기준에 따라 결정됩니다.

FlukeView 배터리 관리 소프트웨어

Fluke 배터리 관리 소프트웨어를 사용하면 배터리 분석기의 데이터를 PC로 빠르고 쉽게 가져올 수 있습니다. 측정 데이터와 배터리 프로파일 정보는 관리 소프트웨어를 통해 저장/보관됩니다. 또한 결과를 분석하고, 컨덕턴스와 저항 판독값 간의 결과를 전환하며, 추세를 분석하는 데 사용할 수 있습니다. 모든 측정 데이터와 배터리 프로파일, 분석 정보를 사용하여 보고서를 손쉽게 작성할 수 있습니다.

- 빠른 보기(저장된 판독값)

- 프로파일 관리

- 최종 사용자가 정의한 임계값이 포함된 배터리 시리즈의 히스토그램

- 배터리 추세 기록 데이터

- 여러 차례의 방전 전압

- 빠른 보고서 설정

- Fluke 배터리 분석기 펌웨어 업그레이드

- 컨덕턴스와 저항 판독값 간의 측정 결과 전환

Fluke 배터리 분석 모바일 앱

BT521은 전용 Fluke 배터리 분석기 모바일 앱을 통해 측정하는 동안 데이터 다운로드 및 원격 디스플레이에 필요한 무선 통신 기능을 제공합니다(참고: Fluke BT521은 현재 Fluke Connect와 호환되지 않음). Fluke 배터리 분석 모바일 앱으로 수행할 수 있는 작업:

- 프로파일 찾기

- 시퀀스 테스트 데이터 검토

- 시퀀스 테스트 데이터를 이메일로 전송
