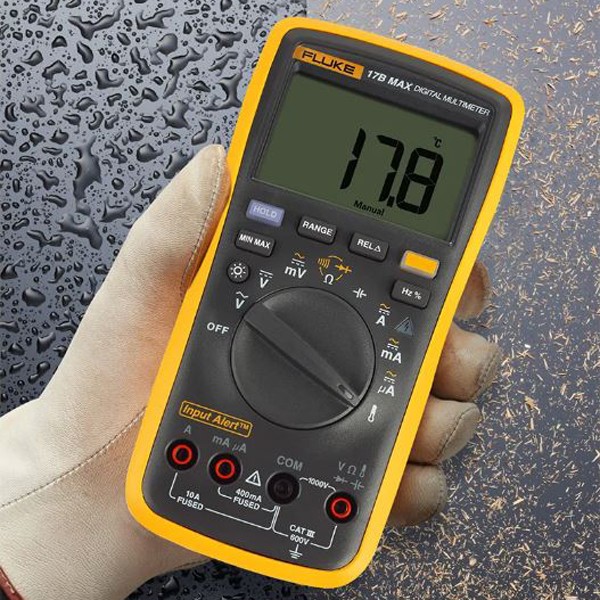

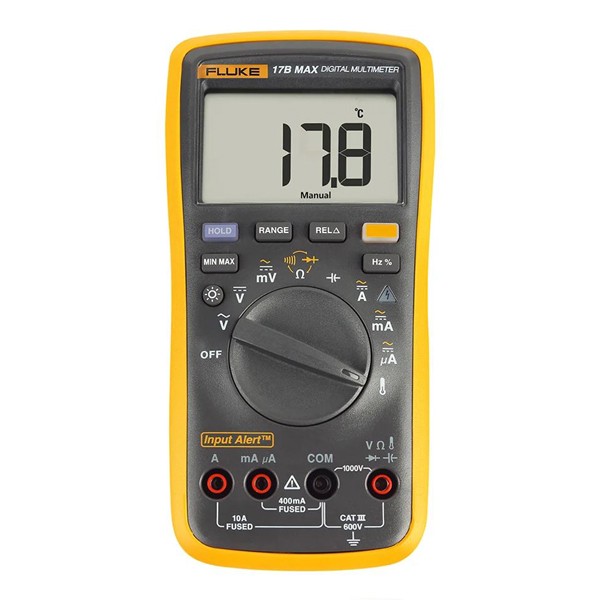

Fluke 17B MAX는 15B MAX의 6000 카운트 측정에 주파수·듀티와 K형 온도를 더한 보급형 디지털 멀티미터(DMM)입니다. 아시아·태평양 지역용 모델이며, 17B MAX-01 · -02 · KIT 세 구성으로 나뉩니다.
주파수는 10 Hz에서 100 kHz까지, 듀티 사이클은 1~99 %까지 읽고, 온도는 K형 열전대로 -55~400 °C를 측정합니다. 제어 신호 점검과 가열 설비 점검을 한 대로 이어 갈 수 있습니다. 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.
특징
온도와 주파수를 더한
17B MAX의 특징
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| K형 온도 측정 | K형 열전대로 배관과 가열 설비 온도를 읽을 수 있어 전기 점검과 열 점검을 한 대로 마칩니다. |
| 주파수·듀티 측정 | 모터 구동 신호와 펄스 제어 신호의 주파수와 비율을 같은 미터로 확인할 수 있습니다. |
| 리드 오결선 경보 | 리드를 잘못된 단자에 꽂으면 소리와 화면으로 알려 주어 결선 실수가 줄어듭니다. |
| 6000 카운트 | 미세한 값의 변화를 4000 카운트 모델보다 세밀하게 표시합니다. |
| 백라이트와 장시간 배터리 | AA 배터리 2개로 최소 500시간 사용하므로 교대 점검 중에 배터리를 바꿀 일이 적습니다. |
구성
17B MAX-01 · -02 · KIT의
리드 차이

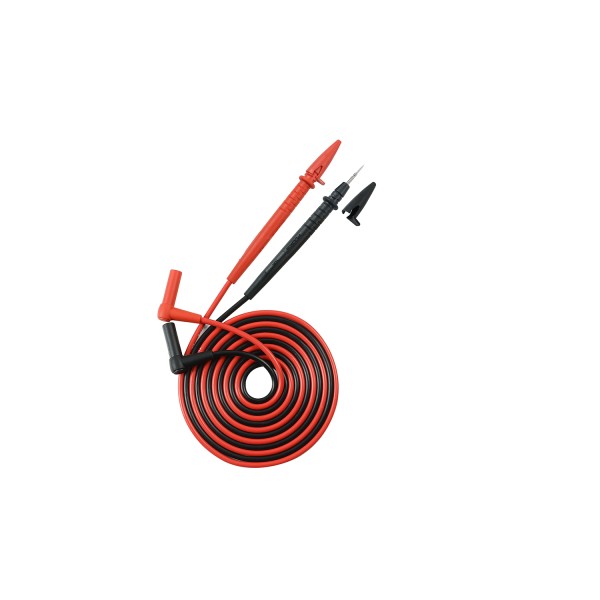

17B MAX는 함께 들어 있는 테스트 리드에 따라 세 구성으로 나뉩니다. -01에는 TL75, -02에는 TL31 Extra-Slim 리드가 들어 있고, KIT에는 두 리드가 모두 들어 있습니다. 리드 굵기와 팁 모양이 작업 대상에 맞는지 확인한 뒤 구성을 고르세요.
TL75와 TL31 리드 선택

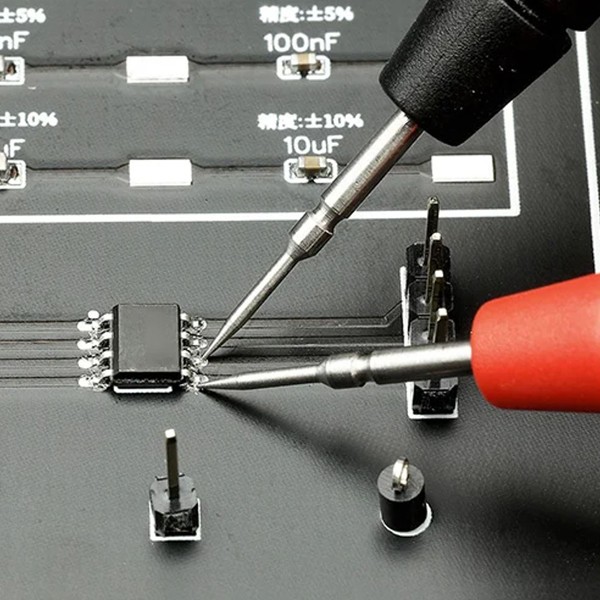

단자대와 제어반처럼 일반 단자는 TL75로, 좁은 커넥터 핀과 기판 접점은 TL31 Extra-Slim으로 접근합니다. 두 작업을 모두 하는 정비 반이라면 KIT로 갖춰 리드를 바꿔 가며 쓰면 됩니다.

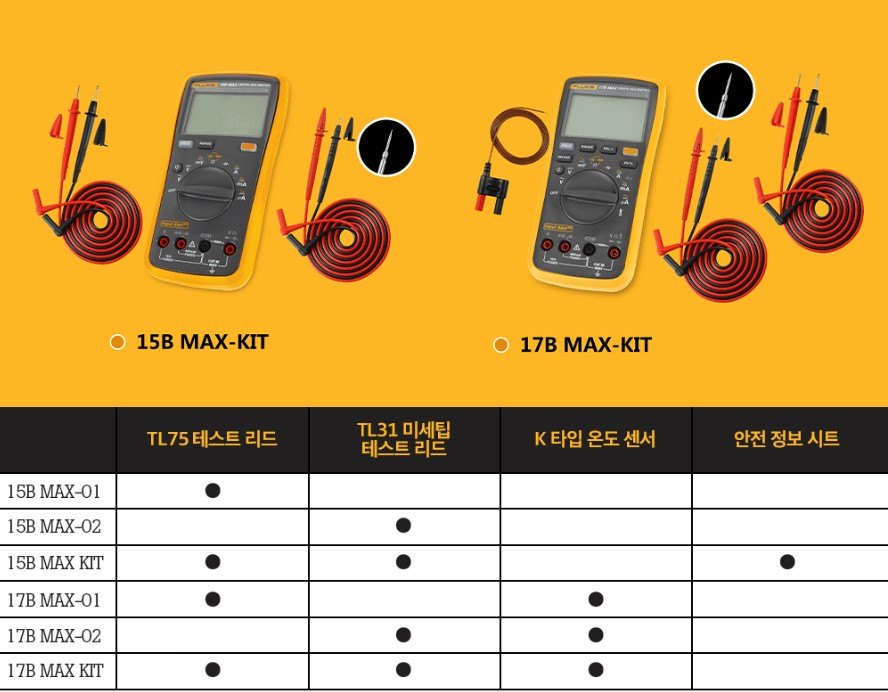

멀티미터 키트별 테스트 리드 구성품 안내
교정
17B MAX 정확도 조건과
교정 관리
정확도는 교정 후 1년, 18~28 °C, 상대 습도 0~75 % 조건의 값이며, 이 범위를 벗어나면 1 °C마다 지정 정확도의 0.1배가 더해집니다. 교정은 (주)테솔이 KOLAS 인정 범위 안에서 주기와 방법을 안내해 드립니다. 이 제품은 업무용(A급) 전자파 적합기기로 이 기준은 한국에서만 적용되므로, 가정이 아닌 곳에서 사용하세요.
사양
Fluke 17B MAX
상세 사양
| 항목 | 사양 |
|---|---|
| 카운트 | 6000 (초당 3회) · 백라이트 · 리드 오결선 소리 · 화면 경보 |
| DC 전압 | 6.000 V~1000 V ±(0.5 % + 3) · 600.0 mV ±(1.0 % + 10) |
| AC 전압 | 6.000 V~1000 V (40–500 Hz) ±(1.0 % + 3) · 600.0 mV ±(3.0 % + 3) |
| 전류 | AC/DC 400.0 µA~10.00 A ±(1.5 % + 3) (AC 40–400 Hz) |
| 저항 | 400.0 Ω~40.00 MΩ |
| 커패시턴스 | 40.00 nF~2000 µF ±(2–5 % + 5) |
| 통전 임계 | 70 Ω |
| 주파수 | 10 Hz–100 kHz ±(0.1 % + 3) |
| 듀티 | 1–99 % |
| K형 온도 | -55~400 °C |
| 온도 정확도 | 50.0–400.0 °C ±(2 % + 1 °C) · 0–50.0 °C ±2 °C · -55.0–0 °C ±(9 % + 2 °C) |
| 안전 등급 | CAT III 600 V (IEC 61010-2-030) · 단자-접지 최대 600 V · V–COM 최대 1000 V |
| 보호 | IP40 |
| 배터리 | AA 2개, 최소 500시간 |
| 크기 · 중량 | 183 × 91 × 49.5 mm · 455 g |
| 과전압 보호 | 1000 V (전압 입력) |
| 입력 임피던스 (DC 전압) | 10 MΩ 초과, 100 pF 미만 |
| 온도 계수 | 0.1 × 지정 정확도 /°C (18 °C 미만 · 28 °C 초과) |
| 정확도 조건 | 교정 후 1년 · 18–28 °C · 상대 습도 0–75 % |
| 작동 · 보관 온도 | 작동 0–40 °C · 보관 -30–60 °C |
| 습도 | 작동 10–30 °C에서 90 % 이하, 30–40 °C에서 75 % 이하 |
| 작동 · 보관 고도 | 작동 2000 m · 보관 12000 m |
| 전류 퓨즈 | 440 mA · 11 A, 1000 V 패스트 퓨즈 (Fluke 지정 부품) |
| 오염도 | 2 |
| 전자기 호환성 | A급 업무용 장비, 한국에서만 적용 |
활용 분야
17B MAX로 신호와 온도를
함께 점검하는 현장
- 설비 제어반 점검 — 제어 신호의 주파수와 듀티 사이클을 확인합니다.
- 공조 설비 온도 — K형 열전대로 배관과 공기 온도를 측정합니다.
- 배선·저항 점검 — 배선의 저항과 커패시턴스를 확인합니다.
- 전기 설비 점검 — 1000 V까지 전압을, 10 A까지 전류를 측정합니다.
선택 가이드
온도·주파수 필요 여부로 고르는
보급형 멀티미터
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 온도와 주파수 측정이 필요 없을 때 | Fluke 15B MAX | 6000 카운트와 오결선 경보를 갖춰 일반 전기 점검에는 이것으로 충분합니다. |
| 온도·주파수·듀티까지 점검해야 할 때 | Fluke 17B MAX | 15B MAX 기능에 세 가지 측정이 더해져 신호와 열 점검을 한 대로 할 수 있습니다. |
| 4000 카운트로 충분할 때 | Fluke 17B+ | 오결선 경보는 없지만 온도와 주파수를 측정할 수 있어 기본 점검에 알맞습니다. |
보급형·포켓형 모델 비교
| 모델 | 카운트 | 전압 범위 | 전류 | 더한 기능 | CAT 등급 · 보호 |
|---|---|---|---|---|---|
| 101 | 6000 | 600 V | 없음 | 커패시턴스 · 주파수 · 듀티 | CAT III 600 V · IP40 |
| 106 | 6000 | 600 V | 10 A | 커패시턴스 | CAT III 600 V · IP40 |
| 107 | 6000 | 600 V | 10 A | + 주파수 · 듀티 · 다이오드 · 백라이트 · 데이터 홀드 | CAT III 600 V · IP40 |
| 15B+ | 4000 | 1000 V | 10 A | 커패시턴스 · 다이오드 | CAT III 600 V · IP40 |
| 17B+ | 4000 | 1000 V | 10 A | + 주파수 · 듀티 · K형 온도 | CAT III 600 V · IP40 |
| 15B MAX | 6000 | 1000 V | 10 A | 리드 오결선 경보 | CAT III 600 V · IP40 |
| 17B MAX | 6000 | 1000 V | 10 A | + 주파수 · 듀티 · K형 온도 | CAT III 600 V · IP40 |
구성·옵션
17B MAX 구성별
테스트 리드
| 구분 | 구성 | 비고 |
|---|---|---|
| 17B MAX-01 | TL75 테스트 리드 포함 | 일반 단자용 |
| 17B MAX-02 | TL31 Extra-Slim 테스트 리드 포함 | 좁은 접점용 |
| 17B MAX-KIT | TL75와 TL31 Extra-Slim 리드 모두 포함 | 두 리드 병용 |
| 공통 구성 | K형 열전대 · AA 배터리 2개 | 세 구성 모두 포함 |
관련 제품
17B MAX와 함께 보는
멀티미터
17B MAX의 -01, -02, KIT는 무엇이 다릅니까?
함께 들어 있는 테스트 리드가 다릅니다. -01은 TL75, -02는 TL31 Extra-Slim이고 KIT는 두 리드를 모두 포함하며, 세 구성 모두 K형 열전대와 AA 배터리 2개가 함께 들어 있습니다.
17B MAX는 true-rms 방식입니까?
아닙니다. 17B MAX는 true-rms 모델로 분류되지 않으므로, 인버터 출력처럼 일그러진 파형은 true-rms 모델인 Fluke 115나 117로 측정하세요.
17B MAX를 가정에서 사용할 수 있습니까?
아닙니다. 업무용(A급) 전자파 적합기기이므로 가정용으로는 사용하지 마세요.
17B MAX는 15B MAX와 무엇이 다릅니까?
17B MAX에는 주파수·듀티와 K형 온도 측정이 더해졌습니다. 6000 카운트와 오결선 경보는 같습니다.
멀티미터 교정도 의뢰할 수 있습니까?
네, 의뢰할 수 있습니다. (주)테솔이 KOLAS 인정 범위 안에서 교정 일정과 방법을 안내해 드립니다.
