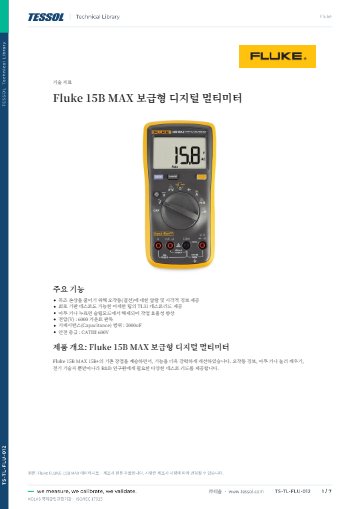

제품 자료: 데이터시트

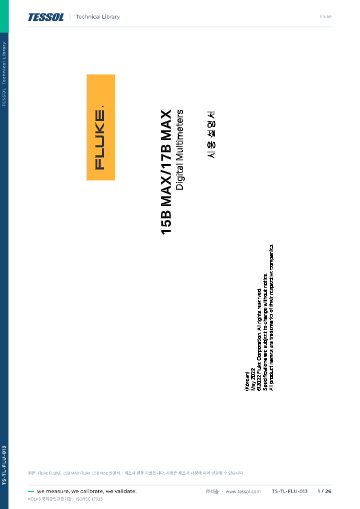

Fluke-15B Max 설명서

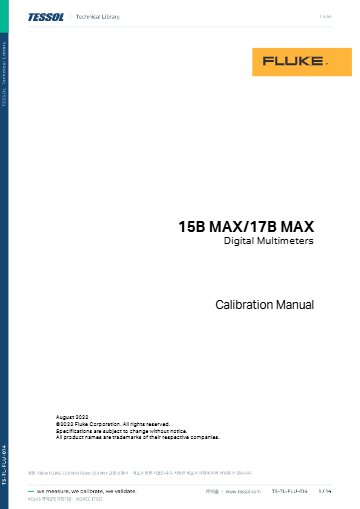

Fluke-15B Max 교정 설명서

2024 FLUKE Catalogue

제품문의 구매하기

리드를 잘못 꽂으면 알려 주는
보급형 디지털 멀티미터

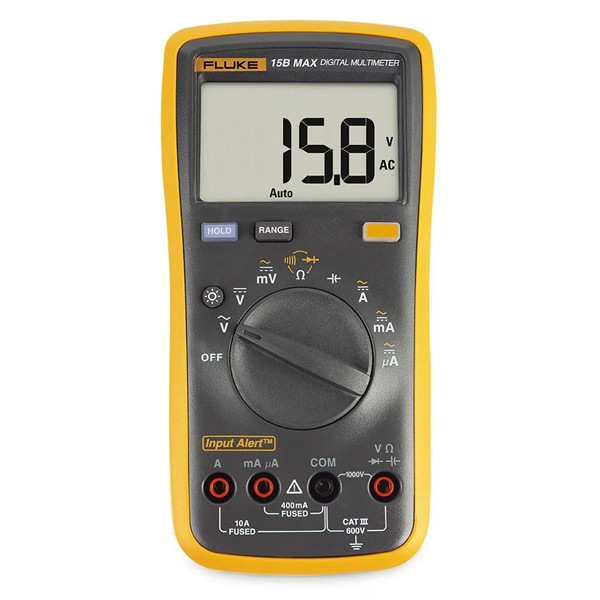

Fluke 15B MAX 보급형 디지털 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 15B MAX는 6000 카운트로 1000 V·10 A와 2000 µF까지 측정하는 보급형 디지털 멀티미터(DMM)입니다. 리드를 잘못된 단자에 꽂으면 소리와 화면으로 경보하는 아시아·태평양 지역용 모델입니다.

통전 임계값이 70 Ω으로 정해져 있고 AA 건전지 2개로 최소 500시간 동작해 교육 현장과 정비 반의 반복 점검에 적합합니다. 처음 사용하는 인원이 결선을 잘못해도 측정 전에 경보로 먼저 알 수 있습니다. 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

6000 카운트

초당 3회 갱신

오결선 경보

소리와 화면 동시 표시

40.00 nF

커패시턴스 최소 범위

IP40

455 g 본체 보호 등급

특징

리드 오결선 경보를 갖춘
15B MAX 보급형 멀티미터

핵심 특징	현장에서 달라지는 점
리드 오결선 경보	잘못된 단자에 리드를 꽂으면 소리와 화면으로 알려 주므로 측정 전에 결선 실수를 바로잡을 수 있습니다.
6000 카운트	4000 카운트 모델보다 세밀하게 표시해 미세한 전압 변화도 구분합니다.
2000 µF 커패시턴스	40.00 nF에서 2000 µF까지 측정해 소형 필터부터 대용량 콘덴서까지 한 대로 확인합니다.
1000 V 전압과 10 A 전류	넓은 전압 범위와 10 A 전류 입력으로 기본 점검 항목을 한 대에 갖춥니다.

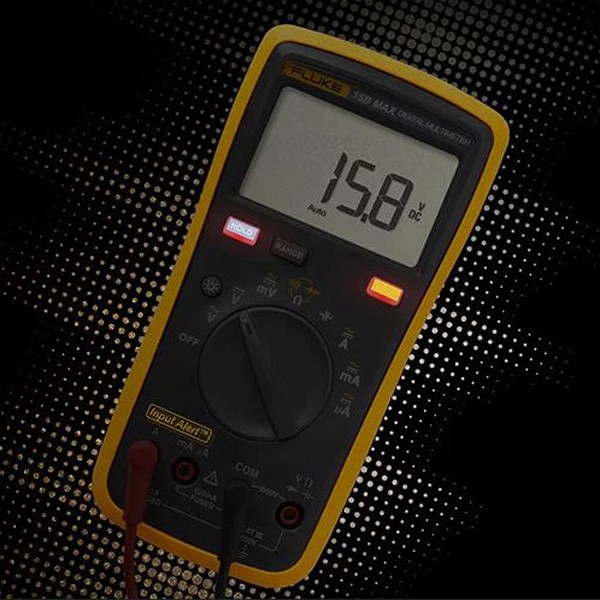

백라이트와 큰 화면	흰색 백라이트로 어두운 기계실에서도 측정값을 읽기 쉽습니다.

결선 실수를 먼저 알리는 구조

리드가 전류 단자에 꽂힌 채 전압을 측정하는 것은 점검 중 가장 흔한 결선 실수입니다. 15B MAX는 잘못된 단자 조합에서 소리와 화면으로 경보하므로, 교육 현장이나 인원 교체가 잦은 정비 반에서 이런 실수를 줄여 줍니다.

정확도와 교정

15B MAX 정확도 조건과
교정 주기

정확도는 교정 후 1년, 18~28 °C, 상대 습도 0~75 % 조건에서의 값이며, 이 범위를 벗어나면 1 °C마다 지정 정확도의 0.1배가 더해집니다. 교육과 정비에서 측정 기록을 비교하려면 교정 주기도 함께 관리하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사용 조건

업무용 전자파
적합 등급

15B MAX는 업무용(A급) 전자파 적합기기이며, 이 분류는 한국에서만 적용됩니다. 가정 외의 지역에서 사용하는 계측기이므로 실습실과 정비 현장의 점검에 적합합니다.

사양

15B MAX
상세 사양

항목	사양
카운트	6000 (초당 3회) · 백라이트 · 리드 오결선 소리 · 화면 경보
DC 전압	6.000 V~1000 V ±(0.5 % + 3) · 600.0 mV ±(1.0 % + 10)
AC 전압	6.000 V~1000 V (40–500 Hz) ±(1.0 % + 3) · 600.0 mV ±(3.0 % + 3)
전류	AC/DC 400.0 µA~10.00 A ±(1.5 % + 3) (AC 40–400 Hz)
저항	400.0 Ω~40.00 MΩ
커패시턴스	40.00 nF~2000 µF ±(2–5 % + 5)
통전 임계	70 Ω
안전 등급	CAT III 600 V (IEC 61010-2-030) · 단자-접지 최대 600 V · V–COM 최대 1000 V
보호	IP40
배터리	AA 2개, 최소 500시간
크기 · 중량	183 × 91 × 49.5 mm · 455 g
과전압 보호	1000 V (전압 입력)
입력 임피던스 (DC 전압)	10 MΩ 초과, 100 pF 미만
온도 계수	0.1 × 지정 정확도 /°C (18 °C 미만 · 28 °C 초과)
정확도 조건	교정 후 1년 · 18–28 °C · 상대 습도 0–75 %
작동 · 보관 온도	작동 0–40 °C · 보관 -30–60 °C
습도	작동 10–30 °C에서 90 % 이하, 30–40 °C에서 75 % 이하
작동 · 보관 고도	작동 2000 m · 보관 12000 m
오염도	2
전자기 호환성	A급 업무용 장비, 한국에서만 적용

활용 분야

오결선 방지가
필요한 현장

교육·실습 — 처음 사용하는 학생의 결선 실수를 줄입니다.
정비·수리 — 정비 작업에서 전압과 저항을 확인합니다.

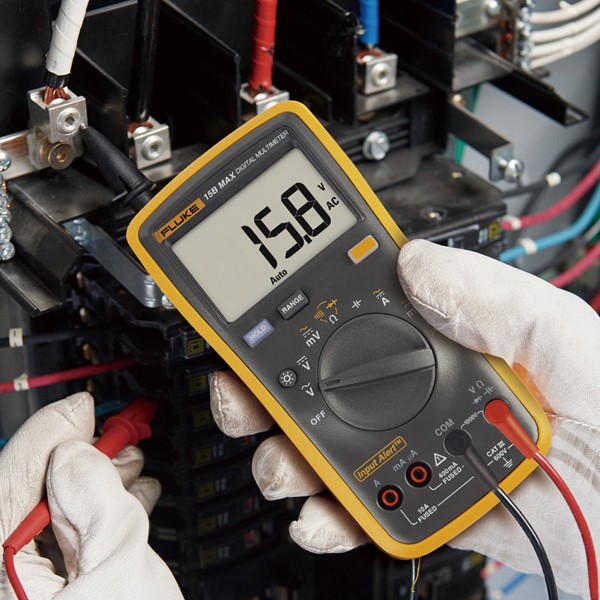

전기 설비 점검 — 콘센트와 회로의 전압·저항을 점검합니다.
커패시터 점검 — 2000 µF까지 커패시턴스를 측정합니다.

선택 가이드

15B 계열 가운데
맞는 모델 고르기

이럴 때 (현장 조건)	권장 모델	선택 이유
6000 카운트와 오결선 경보가 필요할 때	Fluke 15B MAX	전압·전류·저항·커패시턴스를 6000 카운트로 측정하고, 결선 실수는 경보로 알려 줍니다.
주파수·듀티·온도까지 필요할 때	Fluke 17B MAX	15B MAX의 기능에 주파수·듀티와 K형 온도 측정이 더해진 모델입니다.
4000 카운트 표시면 충분할 때	Fluke 15B+	오결선 경보 없이 기본 항목만 갖춘 4000 카운트 모델입니다.
일그러진 파형을 측정할 때	Fluke 115 · 117	true-rms 방식이라 일그러진 파형도 실효값으로 읽습니다.

15B MAX와 보급형·포켓형 비교

모델	카운트	전압 범위	전류	더한 기능	CAT 등급 · 보호
101	6000	600 V	없음	커패시턴스 · 주파수 · 듀티	CAT III 600 V · IP40
106	6000	600 V	10 A	커패시턴스	CAT III 600 V · IP40
107	6000	600 V	10 A	+ 주파수 · 듀티 · 다이오드 · 백라이트 · 데이터 홀드	CAT III 600 V · IP40
15B+	4000	1000 V	10 A	커패시턴스 · 다이오드	CAT III 600 V · IP40
17B+	4000	1000 V	10 A	+ 주파수 · 듀티 · K형 온도	CAT III 600 V · IP40
15B MAX	6000	1000 V	10 A	리드 오결선 경보	CAT III 600 V · IP40
17B MAX	6000	1000 V	10 A	+ 주파수 · 듀티 · K형 온도	CAT III 600 V · IP40

구성·옵션

15B MAX 구성품과
모델 구분

구분	구성	비고
본체	15B MAX 디지털 멀티미터	455 g

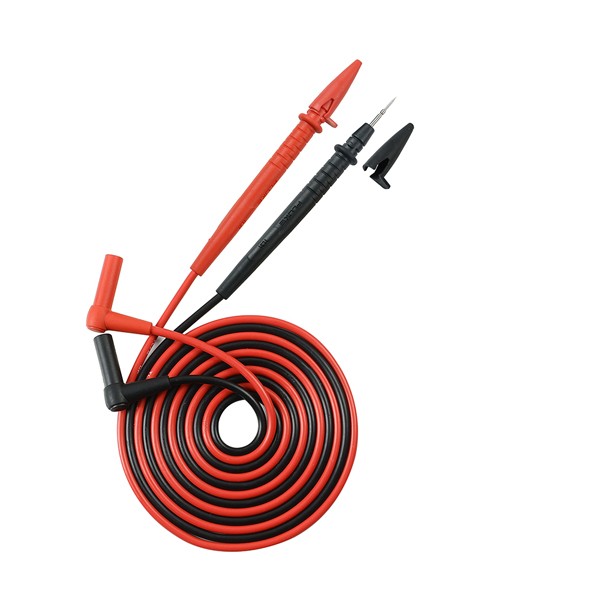

테스트 리드	TL75 테스트 리드(보호캡 2개) · TL31 Extra-Slim 테스트 리드(보호캡 2개)	리드 구성은 모델 구분별로 문의해 주세요
전원	AA 배터리 2개	최소 500시간
문서	안전 정보	기본 포함
모델 구분	15B MAX-01 · -02 · KIT	아시아·태평양 지역 구성

15B MAX와 비교할
Fluke 멀티미터

15B MAX와 15B+는 어떤 점이 다릅니까?
15B MAX는 6000 카운트에 리드 오결선 경보가 있고 2000 µF까지 측정합니다. 15B+는 4000 카운트 모델입니다.
15B MAX는 true-rms 방식입니까?
아닙니다. true-rms 표기가 없으므로 인버터 출력처럼 일그러진 파형은 true-rms 모델인 Fluke 115나 117로 측정하세요.
15B MAX를 가정에서도 사용할 수 있습니까?
아닙니다. 가정 외의 지역에서 사용하는 업무용(A급) 전자파 적합기기입니다.
15B MAX로 주파수나 온도도 측정할 수 있습니까?
아닙니다. 15B MAX에는 이 기능이 없으므로, 주파수·듀티와 K형 온도 측정이 필요하면 17B MAX를 선택하세요.
15B MAX 교정은 어디에 의뢰합니까?
(주)테솔에 의뢰할 수 있습니다. KOLAS 인정 범위에 해당하는지 먼저 확인한 뒤 범위에 맞춰 안내해 드립니다.
