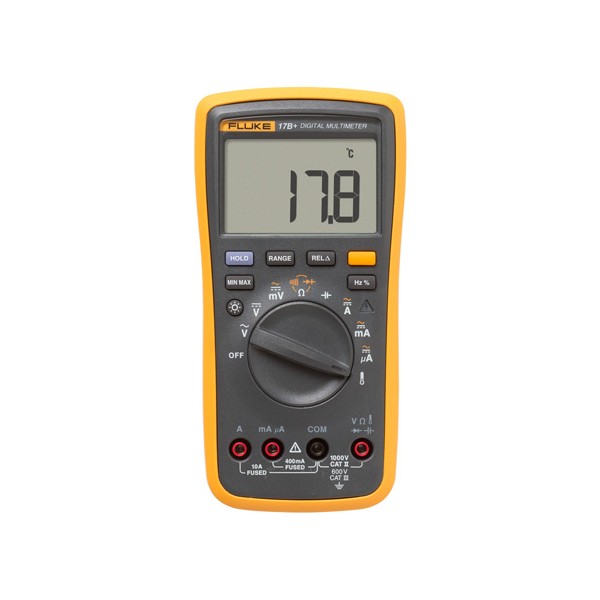

Fluke 15B+/17B+ 범용 디지털 멀티미터

Fluke 15B+/17B+ 범용 디지털 멀티미터

MODEL
Fluke 15B+/17B+
브랜드
FLUKE

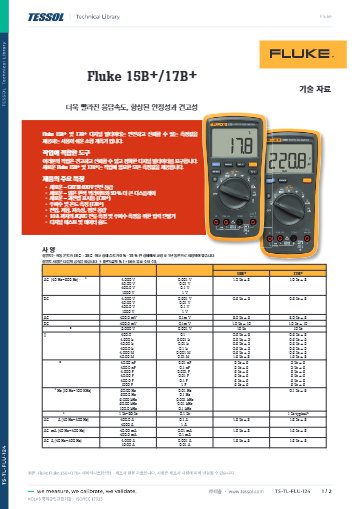

제품 자료
제품문의 구매하기

온도 측정 유무로 고르는
보급형 멀티미터 시리즈

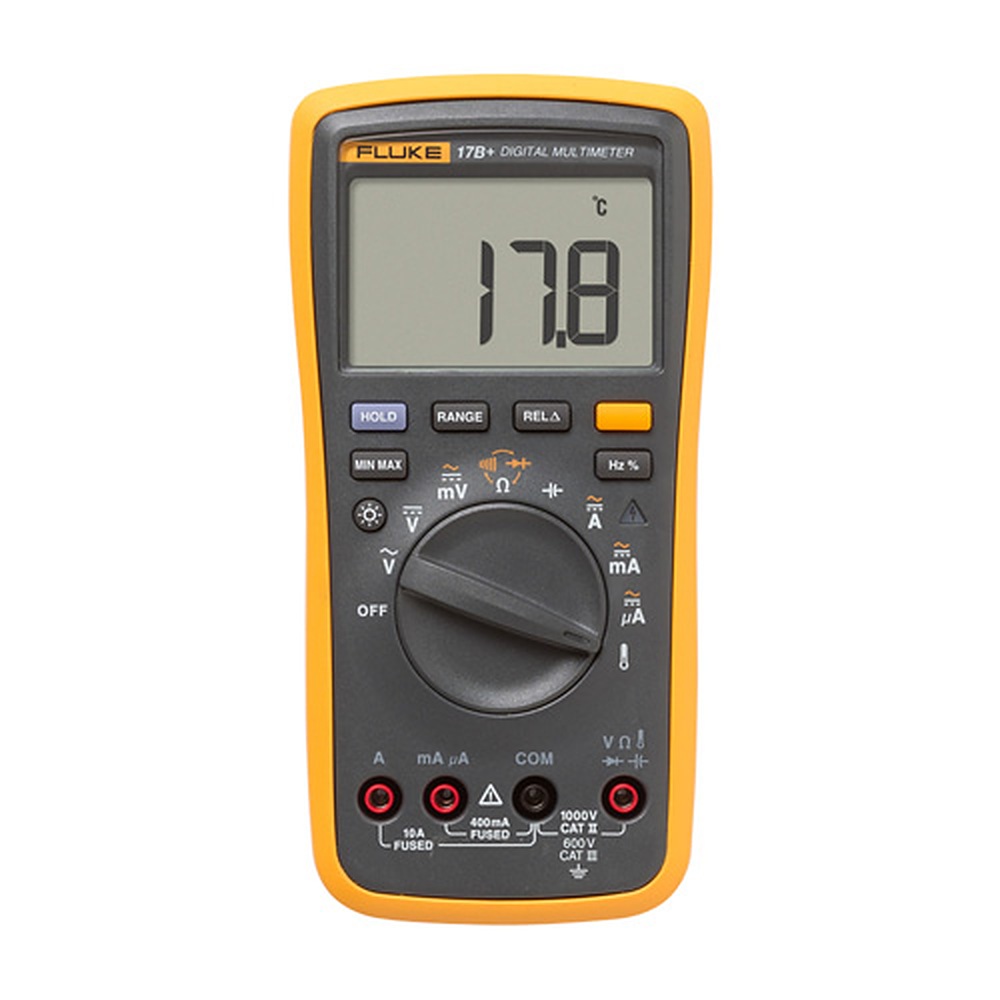

Fluke 15B+ · 17B+ 범용 디지털 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 15B+ · 17B+는 1000 V·10 A를 측정하는 4000 카운트 보급형 디지털 멀티미터(DMM) 시리즈입니다. 두 모델 모두 CAT III 600 V와 IP40 사양을 갖추며, 주파수·듀티·K형 온도 측정 기능이 있는지로 구분됩니다.

전압·전류·저항·커패시턴스는 두 모델이 같은 정확도로 측정합니다. 따라서 온도 입력과 주파수 측정이 필요한지만 정하면 모델이 결정됩니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

4000 카운트

초당 3회 갱신

1000 V

전압 입력 범위

10 A

AC·DC 전류 입력

IP40

두 모델 공통 보호 등급

특징

15B+·17B+가 공유하는
기본 측정 기능

핵심 특징현장에서 달라지는 점
4.000 V~1000 V 전압AC와 DC 전압을 넓은 범위에서 측정하므로 저압 제어 신호부터 고전압 설비까지 계측기 하나로 확인할 수 있습니다.
10 A 전류 입력AC와 DC 전류를 퓨즈로 보호된 입력에서 측정해 부하 전류가 정상인지 판단합니다.
흰색 백라이트와 큰 화면디스플레이가 이전 모델보다 50 % 커져 어두운 분전반에서도 읽기 쉽습니다.
다이오드 테스트와 지속성부품 상태와 배선 연결 여부를 같은 단자에서 바로 확인할 수 있습니다.
한 손 조작장갑을 낀 채 한 손으로 조작할 수 있어 좁은 작업 공간에서도 리드를 고정한 채 측정합니다.
17B+ 주파수·듀티·K형 온도15B+에는 없는 입력으로 모터와 가열 설비의 신호와 온도까지 확인할 수 있습니다.

모델 차이

15B+와 17B+를
나누는 세 가지

  • 주파수: 17B+는 10 Hz~100 kHz를 ±(0.1 % + 3)으로 측정하며, 15B+에는 이 기능이 없습니다.
  • 듀티 사이클: 17B+는 1~99 %를 측정해 펄스 신호의 비율을 확인합니다.
  • 온도: 17B+는 80BK-A 열전쌍으로 -55~400 °C를 측정하며, 구간마다 정확도가 다릅니다.

사용 조건

정확도 조건과
업무용 등급

두 모델의 정확도는 교정 후 1년, 18~28 °C, 상대 습도 0~75 % 조건에서의 값입니다. 정기 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다. 이 제품은 업무용(A급) 전자파 적합기기로 가정 외의 지역에서 사용하며, 이 분류는 한국에서만 적용됩니다.

사양

15B+ · 17B+
모델 비교 사양

항목15B+17B+
DC 전압4.000 V · 40.00 V · 400.0 V · 1000 V ±(0.5 % + 3)4.000 V · 40.00 V · 400.0 V · 1000 V ±(0.5 % + 3)
AC 전압4.000 V~1000 V ±(1.0 % + 3), 40–500 Hz4.000 V~1000 V ±(1.0 % + 3), 40–500 Hz
전류400.0 µA~10.00 A ±(1.5 % + 3), AC 40–400 Hz400.0 µA~10.00 A ±(1.5 % + 3), AC 40–400 Hz
저항400.0 Ω~40.00 MΩ400.0 Ω~40.00 MΩ
커패시턴스40.00 nF~1000 µF40.00 nF~1000 µF
주파수미지원10 Hz–100 kHz ±(0.1 % + 3)
듀티 사이클미지원1 %–99 %
온도미지원50.0–400.0 °C ±(2 % + 1 °C) · 0–50.0 °C ±2 °C · -55.0–0 °C ±(9 % + 2 °C)
구성멀티미터 · TL75 테스트 리드 · AA 배터리 2개 · 사용 설명서멀티미터 · TL75 테스트 리드 · 80BK-A 열전쌍 온도 센서 · AA 배터리 2개 · 사용 설명서

15B+ · 17B+ 공통 사양

항목사양
AC 밀리볼트400.0 mV ±(3.0 % + 3)
DC 밀리볼트400.0 mV ±(1.0 % + 10)
저항400.0 Ω ±(0.5 % + 3) · 4.000 kΩ–4.000 MΩ ±(0.5 % + 2) · 40.00 MΩ ±(1.5 % + 3)
정전 용량40.00 nF · 400.0 nF ±(2 % + 5) · 4.000 µF–1000 µF ±(5 % + 5)
다이오드 테스트2.000 V ±10 %
전류 퓨즈440 mA · 11 A, 1000 V 패스트 퓨즈 (Fluke 지정 부품)
디스플레이4000 카운트, 초당 3회 갱신, 백라이트
과전압 보호1000 V (전압 입력)
안전 규격IEC 61010-1 · IEC 61010-2-030, CAT III 600 V, 오염도 2
전자기 호환성A급 업무용 장비, 한국에서만 적용
작동 · 보관 온도작동 0–40 °C · 보관 -30–60 °C
작동 · 보관 고도작동 2000 m · 보관 12000 m
정확도 조건교정 후 1년 · 18–28 °C · 상대 습도 0–75 %
배터리AA 2개, 최소 500시간
보호 · 크기 · 무게IP40 · 183 × 91 × 49.5 mm · 455 g

활용 분야

15B+·17B+를 활용하는
점검 현장

  • 전기 설비 점검 — 콘센트와 분전반의 전압과 저항을 확인합니다.
  • 배선 확인 — 회로의 저항과 지속성을 점검합니다.
  • 전자 부품 점검 — 커패시턴스를 측정하고 다이오드 상태를 확인합니다.
  • 모터·제어 회로 — 17B+로 주파수와 듀티 사이클을 확인합니다.

선택 가이드

카운트와 기능으로 고르는
Fluke 보급형 멀티미터

이럴 때 (현장 조건)권장 모델선택 이유
전압·전류·저항 위주로 점검할 때Fluke 15B+기본 항목에 집중한 4000 카운트 구성이라 일반 전기 점검에 충분합니다.
주파수·듀티·온도까지 점검할 때Fluke 17B+15B+에 없는 세 가지 입력이 더해져 모터와 가열 설비 점검까지 한 대로 처리합니다.
6000 카운트 분해능이 필요할 때Fluke 15B MAX · 17B MAXMAX 모델은 6000 카운트로 값을 더 세밀하게 표시합니다.

15B+ · 17B+와 보급형·포켓형 비교

모델카운트전압 범위전류더한 기능CAT 등급 · 보호
1016000600 V없음커패시턴스 · 주파수 · 듀티CAT III 600 V · IP40
1066000600 V10 A커패시턴스CAT III 600 V · IP40
1076000600 V10 A+ 주파수 · 듀티 · 다이오드 · 백라이트 · 데이터 홀드CAT III 600 V · IP40
15B+40001000 V10 A커패시턴스 · 다이오드CAT III 600 V · IP40
17B+40001000 V10 A+ 주파수 · 듀티 · K형 온도CAT III 600 V · IP40
15B MAX60001000 V10 A리드 오결선 경보CAT III 600 V · IP40
17B MAX60001000 V10 A+ 주파수 · 듀티 · K형 온도CAT III 600 V · IP40

구성·옵션

15B+와 17B+의
기본 구성품

구분구성비고
15B+ 구성멀티미터 · TL75 테스트 리드 · AA 배터리 2개 · 사용 설명서온도 센서 없음
17B+ 구성멀티미터 · TL75 테스트 리드 · 80BK-A 열전쌍 온도 센서 · AA 배터리 2개 · 사용 설명서K형 센서 포함
