온도 프로브를 기본으로 갖춘
4000 카운트 보급형 멀티미터

Fluke 17B+ 디지털 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 17B+는 4000 카운트 보급형 디지털 멀티미터(DMM)입니다. 15B+와 같은 1000 V·10 A 측정에 주파수·듀티와 K형 온도 측정을 더해, 설비 점검 중 계측기를 바꿔 드는 횟수를 줄여 줍니다.

80BK-A 열전쌍 센서가 기본 구성에 들어 있어 따로 프로브를 사지 않고도 현장에서 K형 온도를 측정할 수 있습니다. 주파수는 10 Hz에서 100 kHz까지 읽어 모터 구동 신호까지 확인합니다. 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

4000 카운트

초당 3회 갱신

10 A

AC·DC 전류 입력

10 Hz~100 kHz

주파수 측정 범위

-55~400 °C

K형 온도 측정 범위

특징

전기와 온도를 한 대로 점검하는
Fluke 17B+

핵심 특징	현장에서 달라지는 점
K형 온도 측정	80BK-A 열전쌍으로 가열 설비와 배관 온도를 읽으므로 전기 점검과 열 점검을 같은 계측기로 마칠 수 있습니다.
주파수·듀티 측정	1~99 % 듀티까지 함께 읽어 펄스 제어 신호와 구동 신호에 이상이 있는지 판단할 수 있습니다.
1000 V 전압 범위	전압 범위가 넓어 입력 전압이 높은 설비에서도 범위를 넘을 일이 줄어듭니다.
다이오드 테스트와 도통 시험	부품의 순방향 전압과 배선 연결 여부를 같은 단자에서 바로 확인할 수 있습니다.
흰색 백라이트와 큰 화면	이전 모델보다 50 % 커진 화면이 어두운 곳에서도 잘 읽힙니다.
퓨즈 전류 입력	440 mA와 11 A 퓨즈로 전류 입력을 나눠 보호합니다.

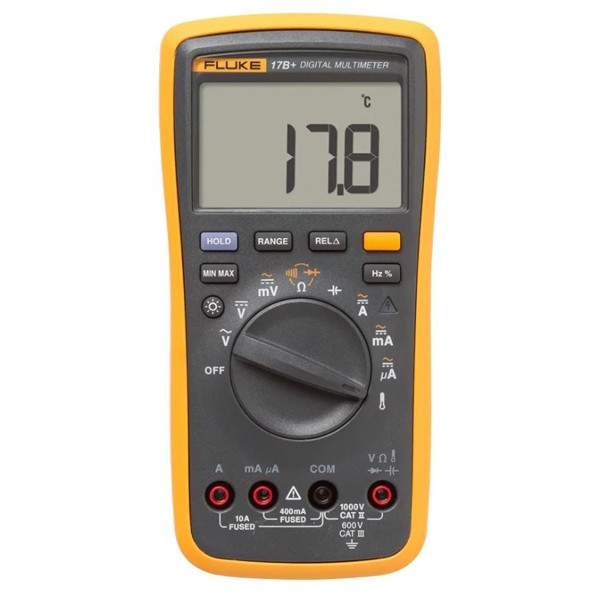

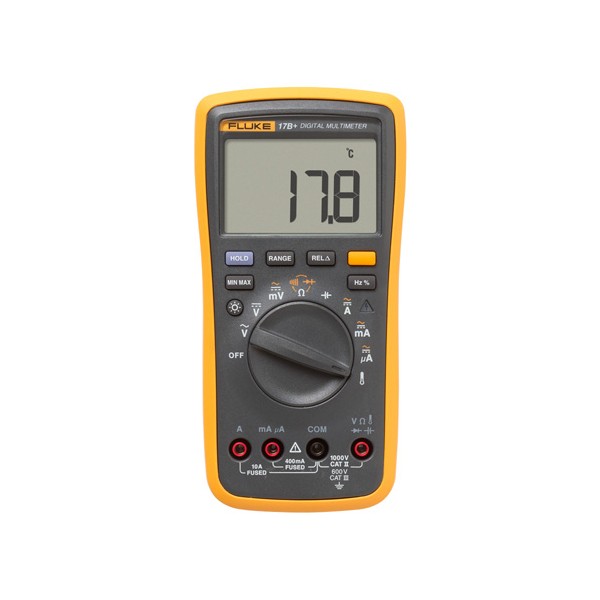

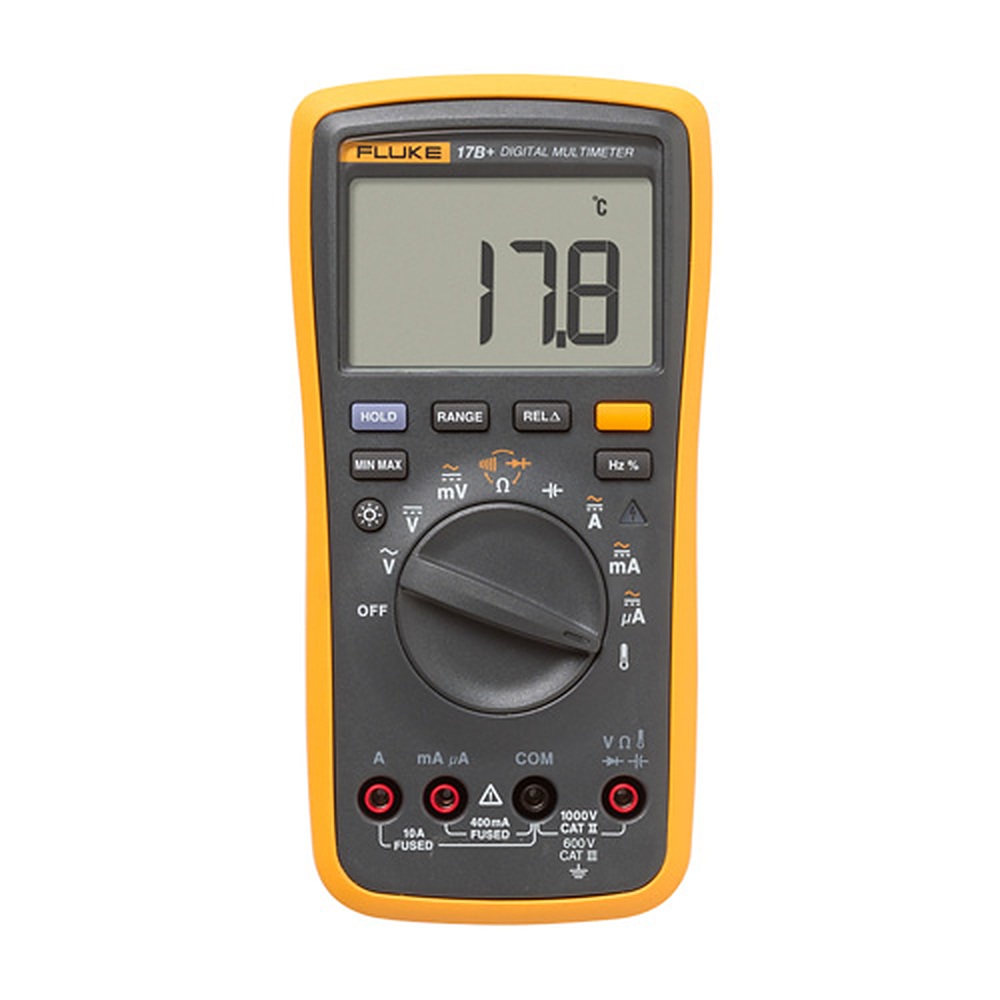

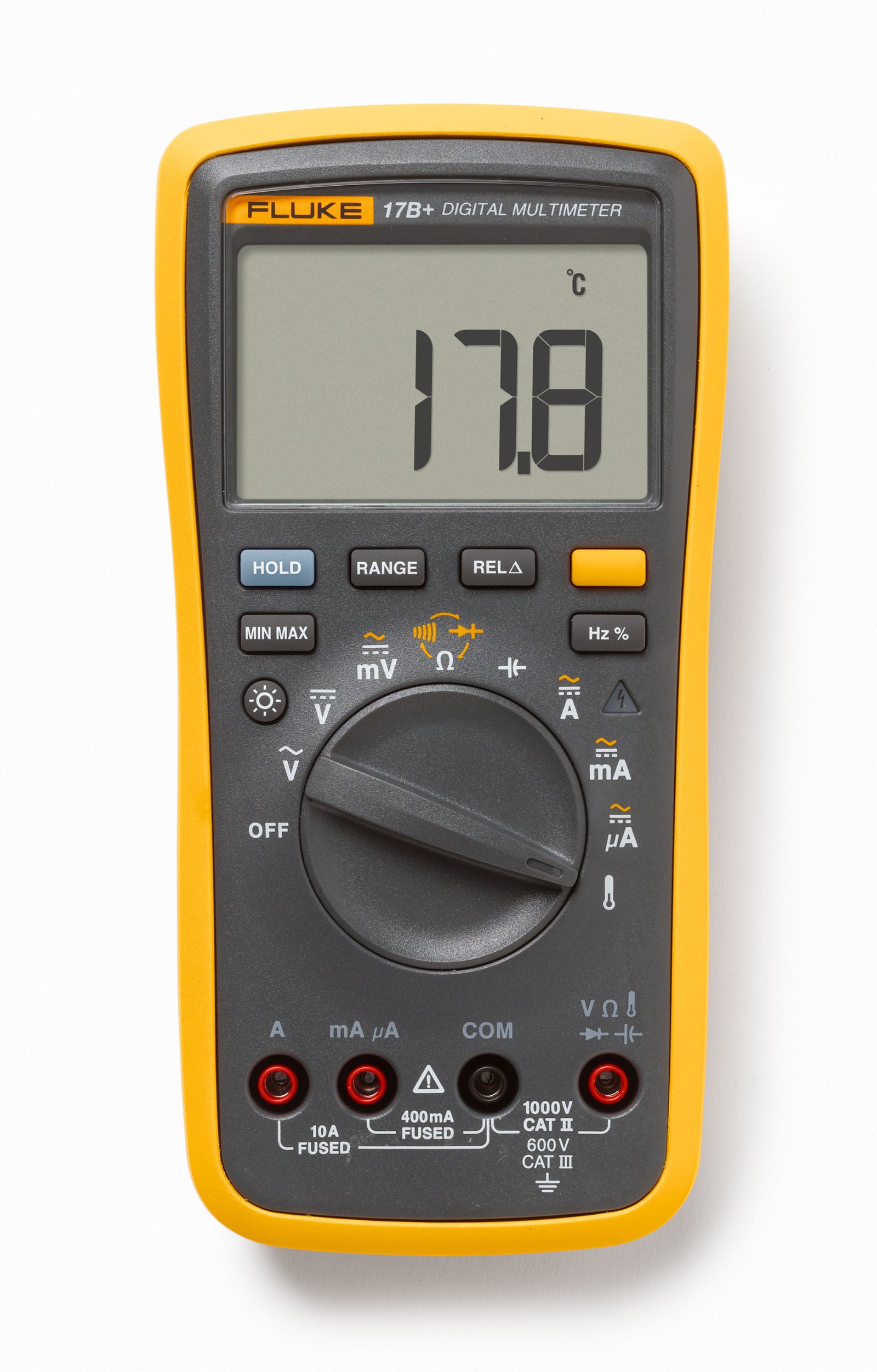

표시창과 로터리 다이얼, 입력 단자가 있는 멀티미터 전면

온도 측정

17B+ K형 온도의
구간별 정확도

K형 온도는 구간마다 정확도가 다릅니다. 0~50 °C는 ±2 °C, 50~400 °C는 ±(2 % + 1 °C), -55~0 °C는 ±(9 % + 2 °C)입니다. 고온 배관에서는 비율 오차가 커지므로 이를 감안해 기록값을 비교하세요. 센서를 대상 표면에 밀착해야 값이 안정됩니다.

교정

17B+ 정확도 조건과
교정 주기 관리

정확도는 교정 후 1년, 18~28 °C, 상대 습도 0~75 % 조건의 값이며, 이 온도 범위를 벗어나면 1 °C마다 지정 정확도의 0.1배가 더해집니다. 보수 이력을 비교하려면 사용 환경과 교정 주기를 함께 관리하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

업무용 전자파 적합 등급

이 제품은 IEC 61326-1 휴대용 환경 기준의 업무용(A급) 전자파 적합기기이며, 이 기준은 한국에서만 적용됩니다. 가정이 아닌 곳에서 쓰는 계측기이므로 제어반과 기계실 점검에 알맞습니다.

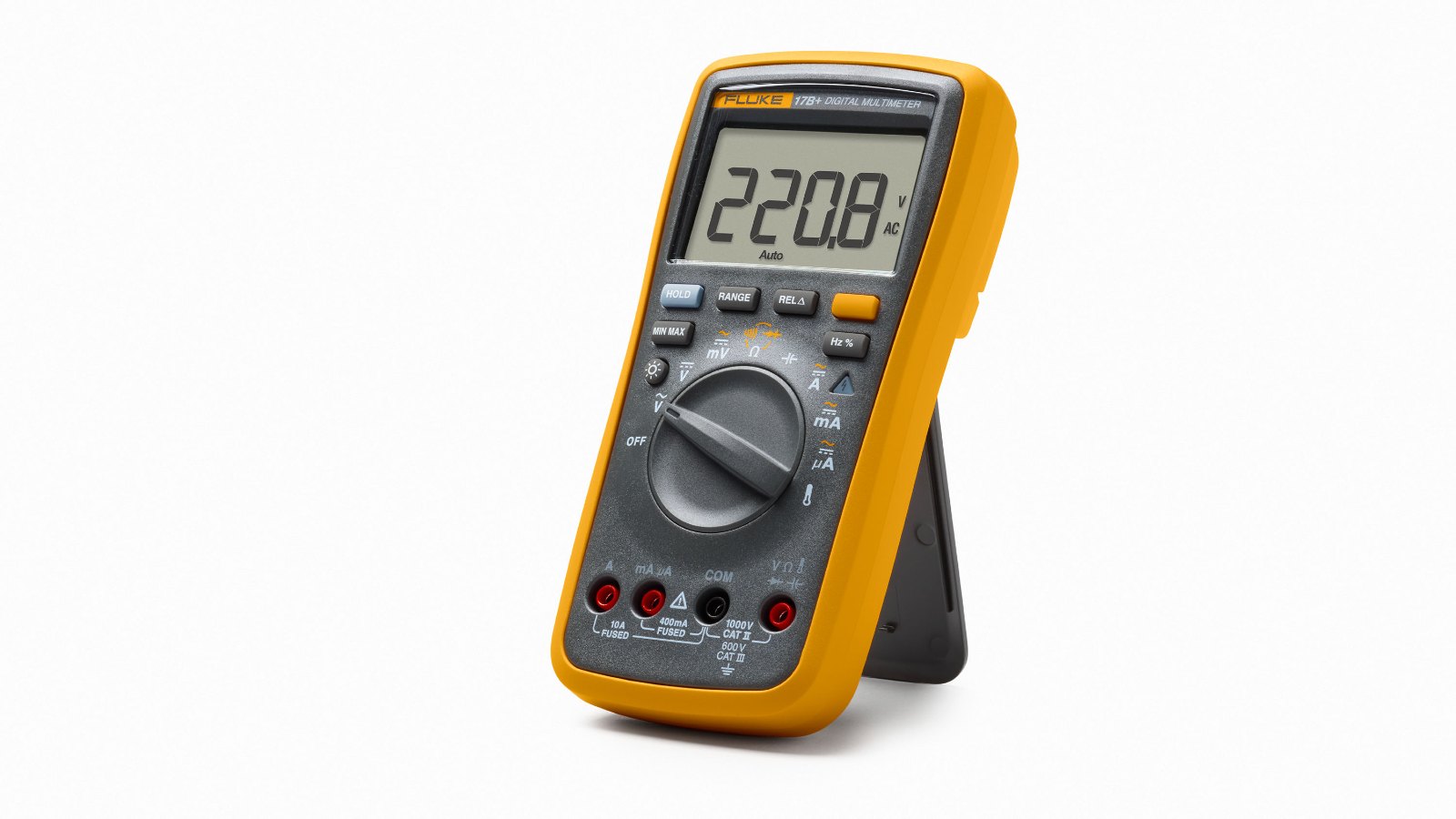

스탠드로 세운 멀티미터를 비스듬히 본 모습

사양

Fluke 17B+
상세 사양

항목	사양
카운트	4000 (초당 3회) · 백라이트
DC 전압	4.000 V · 40.00 V · 400.0 V · 1000 V ±(0.5 % + 3) · 400.0 mV ±(1.0 % + 10) (교정 후 1년, 18–28 °C)
AC 전압	4.000 V~1000 V (40–500 Hz) ±(1.0 % + 3) · 400.0 mV ±(3.0 % + 3)
전류	AC/DC µA · mA · A 범위, 10.00 A까지 ±(1.5 % + 3) (AC 40–400 Hz)
저항	400.0 Ω~40.00 MΩ (40 MΩ ±(1.5 % + 3))
커패시턴스	40.00 nF~1000 µF ±(2–5 % + 5)
주파수	10 Hz–100 kHz ±(0.1 % + 3)
듀티	1–99 %
K형 온도	-55~400 °C (0–50 °C ±2 °C, 50–400 °C ±(2 % + 1 °C), -55–0 °C ±(9 % + 2 °C)) · K형 프로브 포함
다이오드 테스트	2.000 V · 0.001 V · ±10 %
안전 등급	CAT III 600 V (IEC 61010-2-030)
보호 · 환경	IP40 · 0~40 °C · 고도 2000 m
배터리	AA 2개, 최소 500시간
크기 · 중량	183 × 91 × 49.5 mm · 455 g
과부하 보호 (전압)	1000 V
전류 입력 퓨즈	440 mA · 1000 V 패스트 · 11 A · 1000 V 패스트 (Fluke 지정 부품만)
입력 임피던스 (전압)	10 MΩ 초과 · 100 pF 미만
입력 임피던스 (mV)	1 MΩ 초과 · 100 pF 미만
공통 모드 거부율 (AC 전압)	dc · 50/60 Hz에서 60 dB 초과
공통 모드 거부율 (DC 전압)	dc, 50/60 Hz에서 100 dB 초과
정상 모드 거부율 (DC 전압)	50/60 Hz에서 60 dB 초과
공통 모드 거부율 (mV)	50/60 Hz에서 80 dB 초과
정확도 조건	교정 후 1년 · 18–28 °C · 상대 습도 0–75 %
온도 계수	0.1 × (지정된 정확도)/°C (18 °C 미만 · 28 °C 초과)
보관 온도	-30~60 °C
보관 고도	12,000 m
상대 습도	비응축 · 10 °C 미만 · 10–30 °C 90 % RH 이하 · 30–40 °C 75 % RH 이하
상대 습도 (40 MΩ 범위)	10–30 °C 80 % RH 이하 · 30–40 °C 70 % RH 이하
전자기 환경	IEC 61326-1 휴대용 · A등급
전자기 호환성	한국에서만 사용 가능

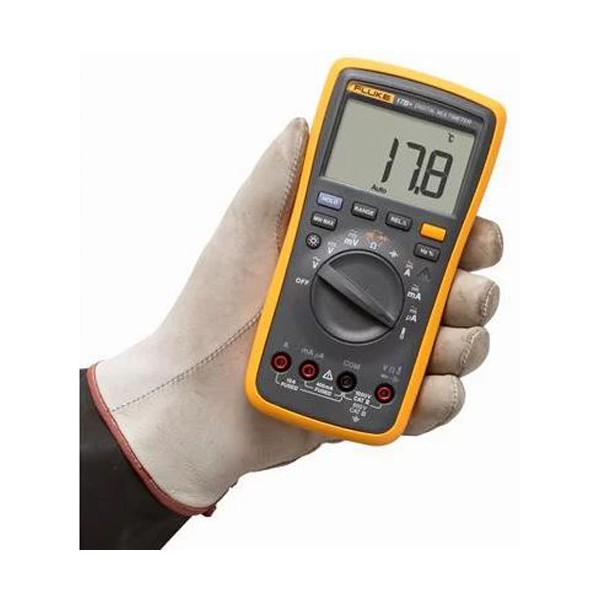

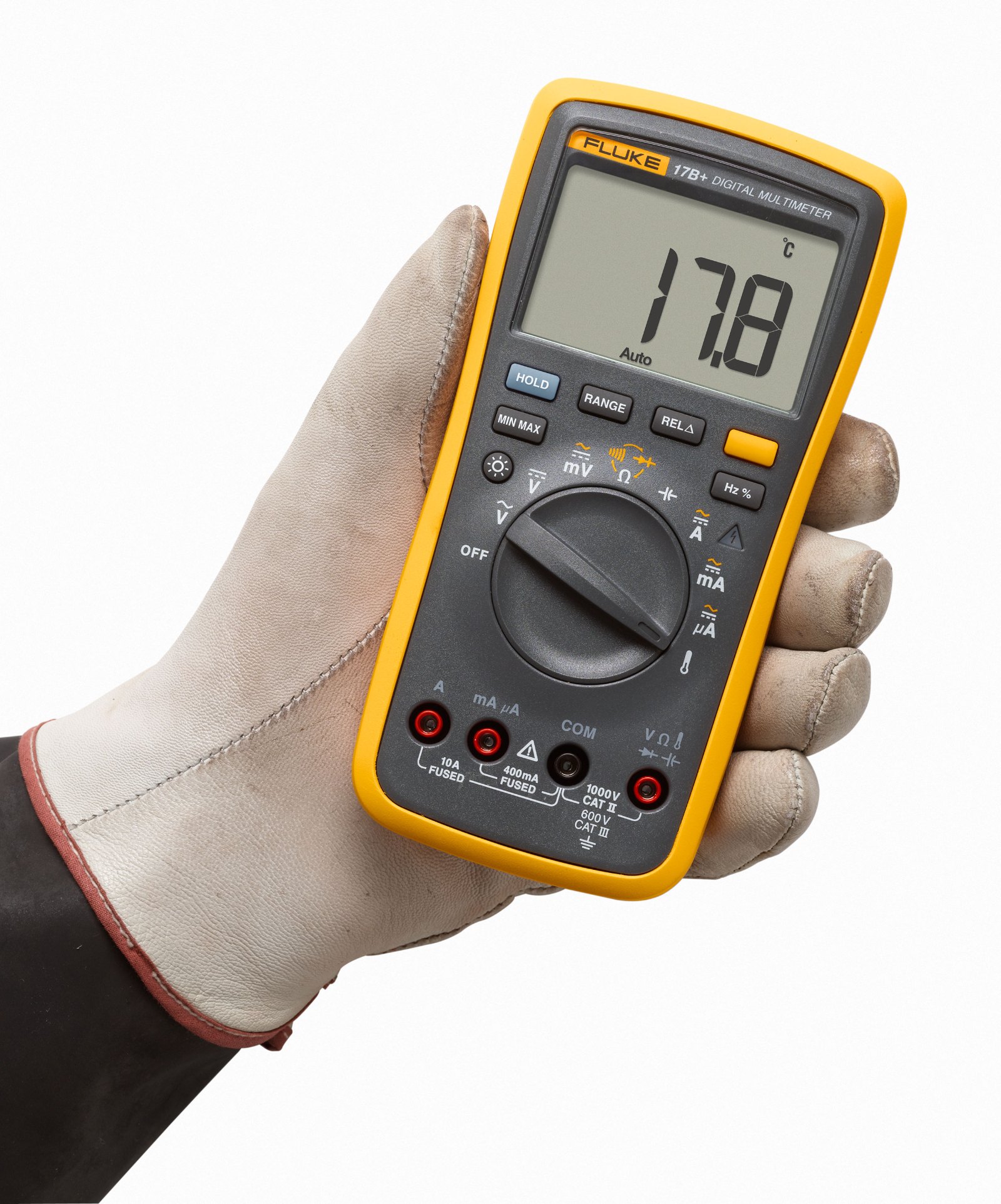

장갑 낀 손으로 멀티미터를 잡고 측정하는 모습

활용 분야

17B+로 전기와 온도를 함께
확인하는 현장

냉난방 설비 — K형 프로브로 배관 온도를 점검합니다.
모터와 펌프 회로 — 구동 신호의 주파수를 확인합니다.
배선과 단자 — 단자 사이에 전압이 걸려 있는지 확인합니다.
기기 내부 — 다이오드와 저항을 점검합니다.

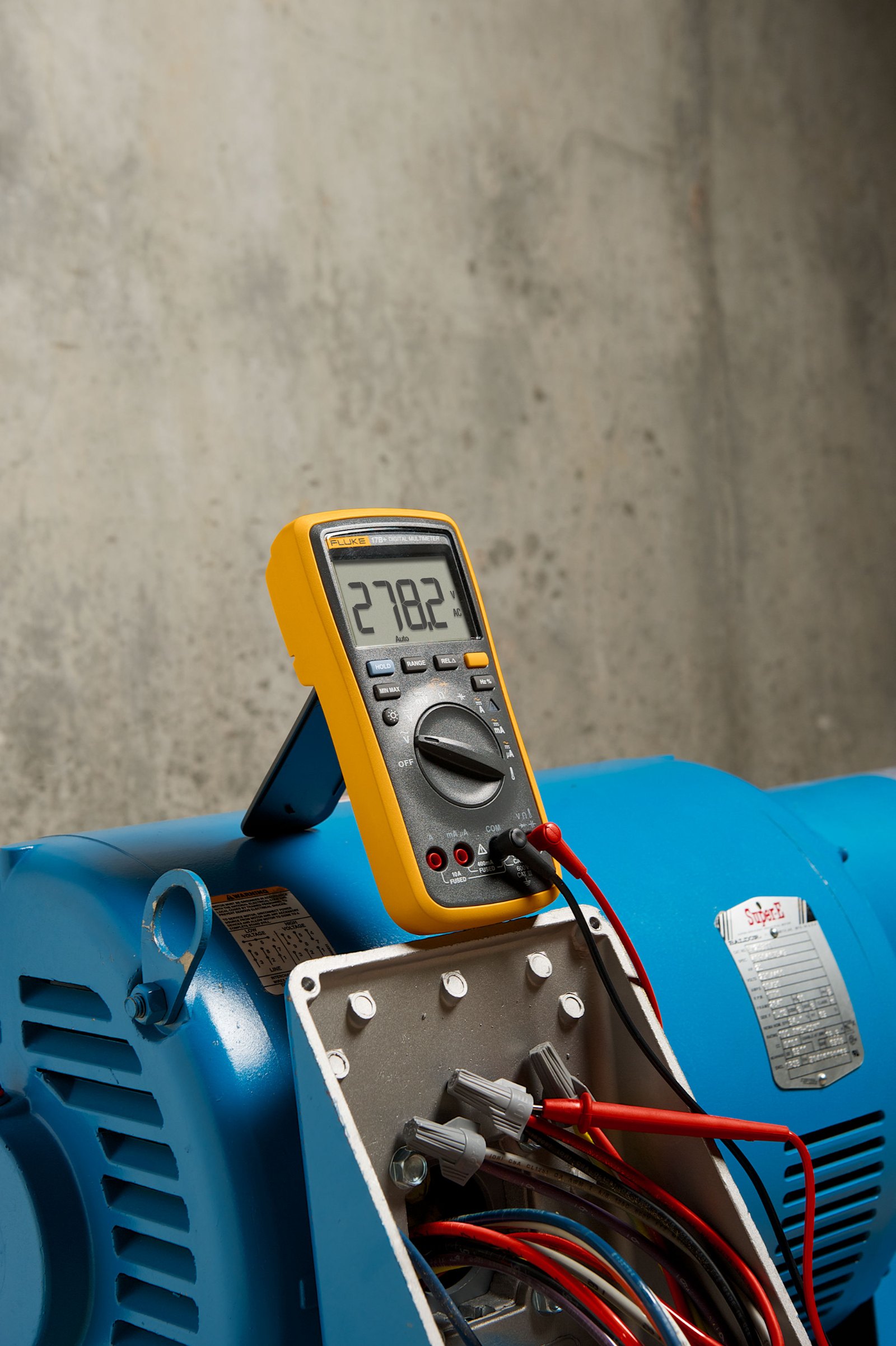

모터 단자함 위에 멀티미터를 세워 놓고 측정하는 모습

선택 가이드

온도·주파수 필요 여부로 고르는
Fluke 보급형 멀티미터

이럴 때 (현장 조건)	권장 모델	선택 이유
전압·저항·커패시턴스만 점검하면 될 때	Fluke 15B+	주파수와 온도 입력 없이 기본 항목에 집중한 구성이라 일반 전기 점검에 충분합니다.
온도나 주파수까지 점검해야 할 때	Fluke 17B+	K형 온도와 주파수·듀티가 더해져 전기와 열 점검을 한 대로 할 수 있습니다.
6000 카운트와 온도 측정이 함께 필요할 때	Fluke 17B MAX	리드 오결선 경보와 6000 카운트가 더해져 더 세밀하게 읽고 결선 실수도 줄일 수 있습니다.
일그러진 교류 파형을 측정해야 할 때	Fluke 115 · 117	true-rms 방식이라 인버터 출력처럼 찌그러진 파형도 실효값으로 읽습니다.

보급형·포켓형 모델 비교

모델	카운트	전압 범위	전류	더한 기능	CAT 등급 · 보호
101	6000	600 V	없음	커패시턴스 · 주파수 · 듀티	CAT III 600 V · IP40
106	6000	600 V	10 A	커패시턴스	CAT III 600 V · IP40
107	6000	600 V	10 A	+ 주파수 · 듀티 · 다이오드 · 백라이트 · 데이터 홀드	CAT III 600 V · IP40
15B+	4000	1000 V	10 A	커패시턴스 · 다이오드	CAT III 600 V · IP40
17B+	4000	1000 V	10 A	+ 주파수 · 듀티 · K형 온도	CAT III 600 V · IP40
15B MAX	6000	1000 V	10 A	리드 오결선 경보	CAT III 600 V · IP40
17B MAX	6000	1000 V	10 A	+ 주파수 · 듀티 · K형 온도	CAT III 600 V · IP40

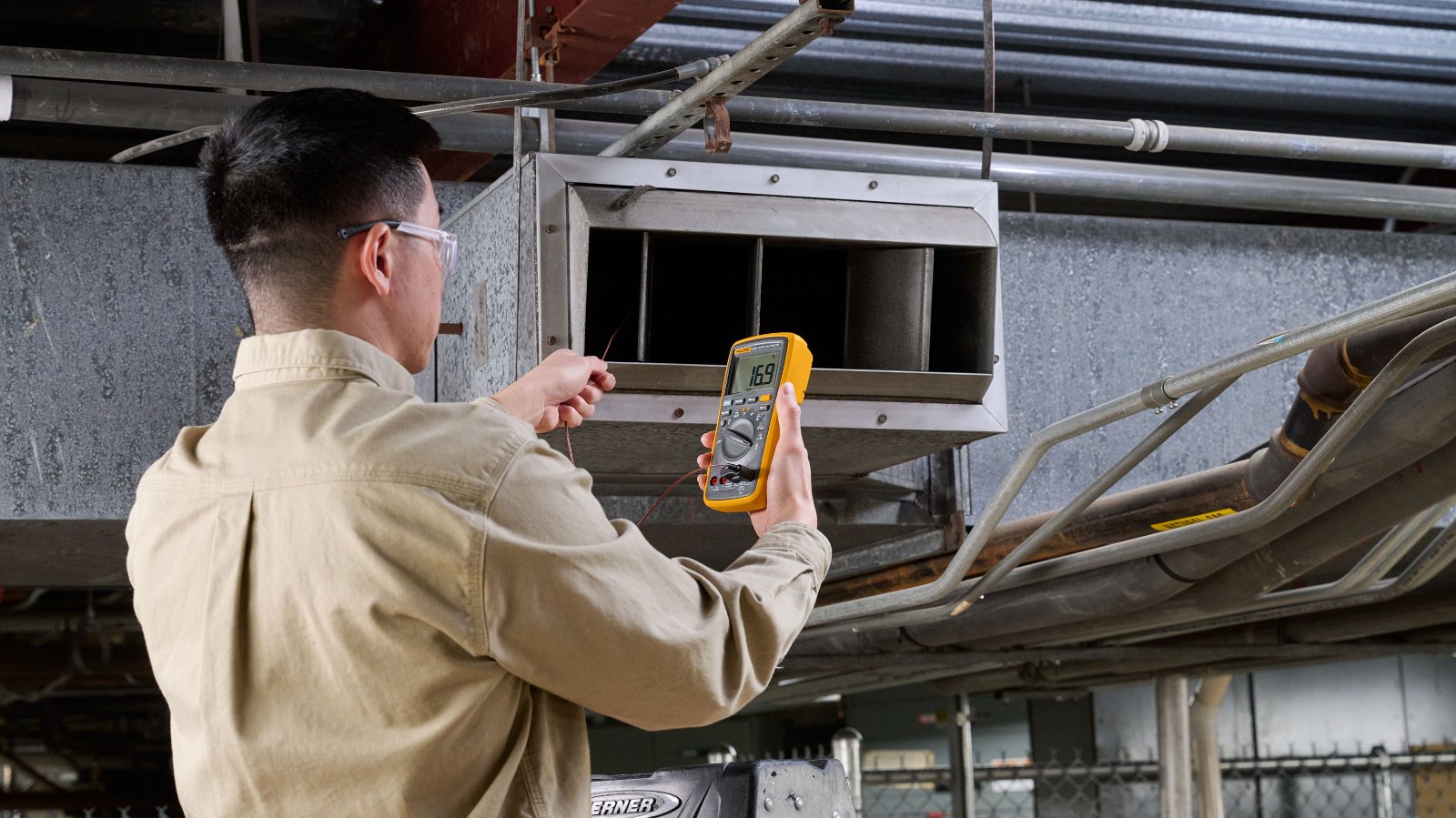

작업자가 덕트 설비 앞에서 멀티미터로 점검하는 모습

구성·옵션

17B+ 기본 구성품과
교체 퓨즈

구분	구성	비고
본체	17B+ 디지털 멀티미터	455 g
테스트 리드	TL75 테스트 리드	기본 포함
온도 센서	80BK-A 열전쌍 온도 센서	K형
전원	AA 배터리 2개	최소 500시간
문서	사용 설명서	기본 포함
교체 퓨즈	440 mA · 1000 V 패스트 · 11 A · 1000 V 패스트	Fluke 지정 부품만

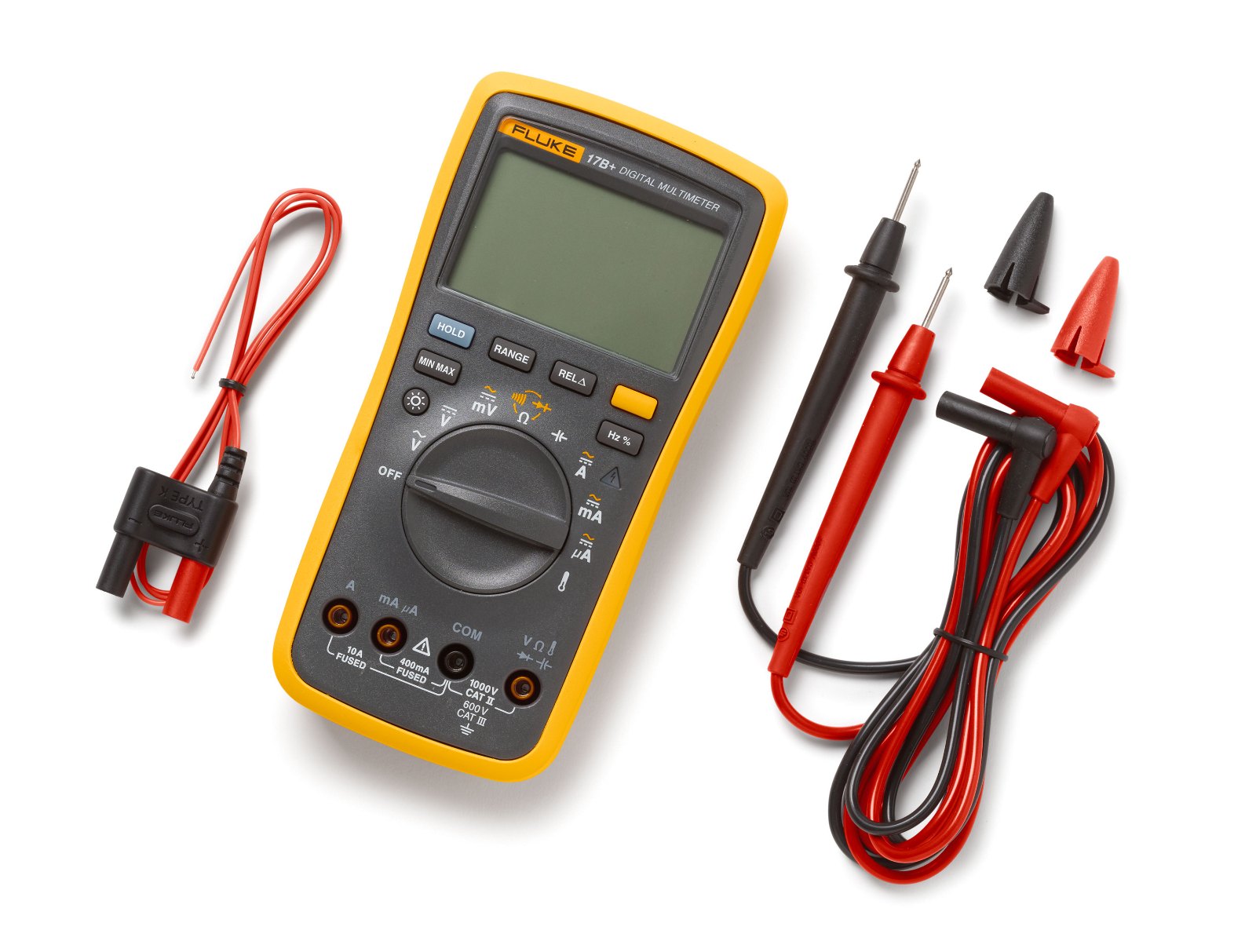

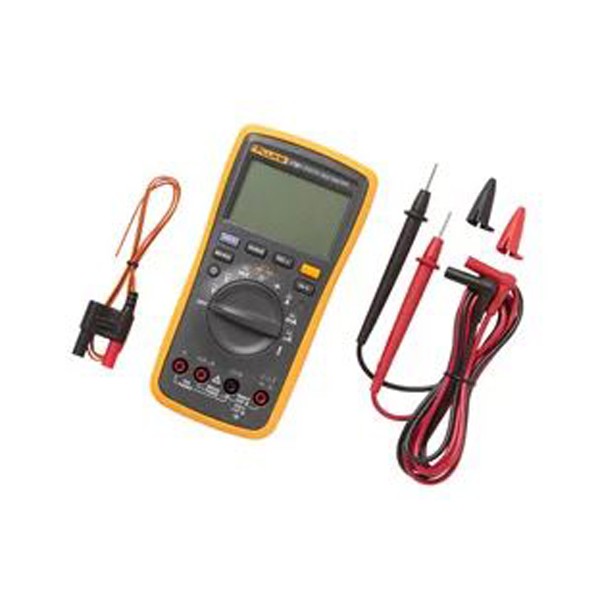

멀티미터와 테스트 리드, 프로브 구성품

17B+와 함께 보는
멀티미터

Fluke 17B+는 15B+와 무엇이 다릅니까?
17B+에는 주파수·듀티와 K형 온도 측정, K형 프로브가 더해졌습니다. 전압과 전류의 정확도는 15B+와 같습니다.
Fluke 17B+는 true-rms 방식입니까?
아닙니다. 17B+는 true-rms 모델로 분류되지 않으므로, 인버터 출력처럼 일그러진 파형은 true-rms 모델인 Fluke 115나 117로 측정하세요.
17B+의 온도 센서는 따로 사야 합니까?
아닙니다. 80BK-A 열전쌍 온도 센서가 기본 구성에 들어 있어 따로 사지 않아도 됩니다.
17B+ 배터리는 얼마나 오래 쓸 수 있습니까?
AA 배터리 2개로 최소 500시간 사용할 수 있으며, 부하 조건에 따라 달라집니다.
17B+ 교정도 맡길 수 있습니까?
네, 맡기실 수 있습니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
