충전 전에 알아야 할 유산균 공장 습도 관리
프로바이오틱스 제조 환경 감시는 생균 원료 냉동고 온도와, 분말이 공기에 닿는 칭량·충전·포장실 온습도를 한 시스템으로 연속 기록하는 일입니다. 충전실 습도는 충전이 끝난 뒤가 아니라 시작하기 전에 알아야 하고, 그러려면 사람이 하루 몇 번 읽는 숫자가 아니라 끊기지 않는 기록이 필요합니다. DICKSON 로거와 Haier Biomedical 냉동고를 기준으로 구성과 알람 기준을 정리했습니다.
현장 상황
제습기가 주말에 멈췄다면
예를 들어 장마가 시작된 주 월요일, 충전실 제습기가 주말 사이 멈춰 있었다고 해 보겠습니다. 출근한 작업자는 출입문 옆 벽걸이 습도계 숫자를 기록지에 옮겨 적고, 이상을 알아챈 사람은 없습니다.

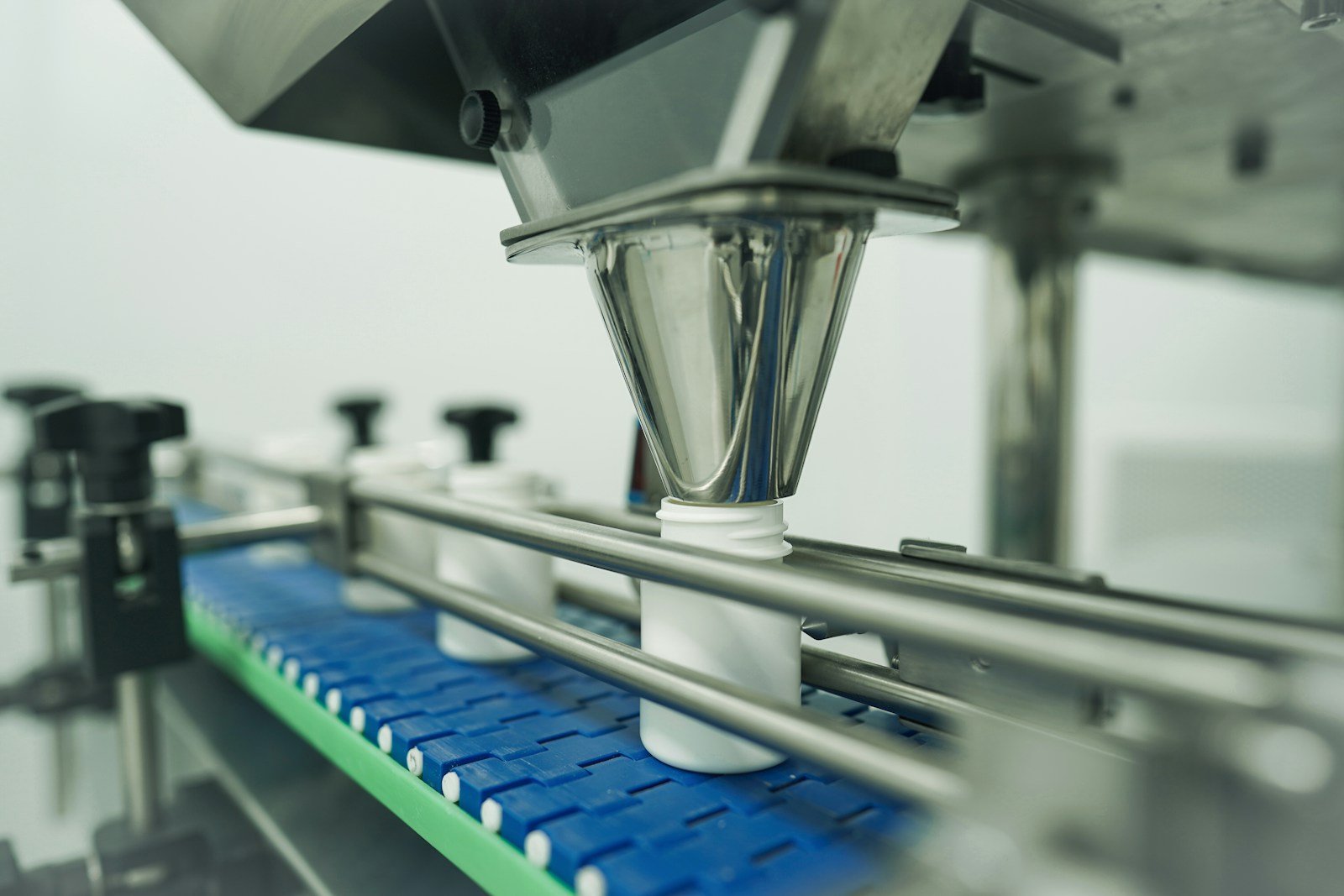

충전을 시작하고 한 시간쯤 지나 호퍼 벽에 분말이 달라붙고 캡슐 무게 편차가 기준을 벗어납니다. 오전 배치는 판정 보류로 묶입니다. 품질팀이 언제부터 습도가 올랐는지 물어도, 남아 있는 것은 아침과 점심 무렵의 숫자 두 개뿐입니다.
이 구성이 맞는 공장 자가 점검
- 충전실 습도를 출입문 옆 습도계 한 곳에서 하루 두 번 읽습니다.
- 제습기가 멈춰도 다음 작업 시간까지 알 방법이 없습니다.
- 원료 냉동고 온도는 표시창 숫자를 옮겨 적고, 주말과 야간 기록은 없습니다.
- 냉동 원료를 꺼낸 뒤 언제 개봉하는지 정해진 기준이 없습니다.
- 습도계 교정 이력이 없거나 성적서 불확도를 읽어 본 적이 없습니다.
세 개 이상이면 아래 구성이 맞습니다. 첫째와 둘째가 함께 해당한다면 습도 이탈을 충전 중에야 처음 알게 되는 구조입니다. 넷째는 환경 기록이 정상인데도 분말이 뭉치는 날의 원인이 되기 쉽습니다.
상대습도 말고 이슬점을 봐야 하는 이유
상대습도는 공기 중 수분량이 같아도 온도가 바뀌면 값이 달라집니다. 그래서 저습도 구역은 이슬점(공기가 식어 물방울이 맺히기 시작하는 온도)을 함께 봐야 원인이 보입니다. 아래 표는 Magnus 식(이슬점 근사 계산식)으로 계산한 값입니다.
| 실내 조건 | 이슬점 (계산 근사값) | 이 현장에서의 의미 |
|---|---|---|
| 22 °C, 40 %RH | 약 7.8 °C | 일반 사무 공간 수준 |
| 22 °C, 30 %RH | 약 3.6 °C | 충전실 상한으로 가정한 조건 |
| 22 °C, 20 %RH | 약 −2.0 °C | 더 낮은 습도를 원하는 공정 |
| −20 °C 냉동 원료 용기 표면 | 이슬점보다 낮음 | 꺼내자마자 겉면에 서리·결로 |
가장 자주 놓치는 것이 마지막 줄입니다. −20 °C 용기는 30 %RH 충전실에서도 겉면에 서리가 끼고, 꺼내자마자 열면 차가운 분말 위로 수분이 내려앉습니다. 냉동 원료는 밀봉한 채 실온과 평형을 이룬 뒤 열고, 평형 시간은 사내 시험으로 정하세요.
기준서의 숫자를 기록으로 증명하기
| 근거 | 이 현장에서의 의미 |
|---|---|
| 우수건강기능식품제조기준(식약처 고시) | 구역 환경 조건을 기준서에 적고 기록 |
| 원료 공급사 규격서 | 냉동고 한계값의 출발점 |
| 제품 안정성 자료 | 충전실 습도 상한의 근거 |
| Celik & O'Sullivan (J Dairy Sci, 2013) | 균주가 바뀌면 습도 기준 재검토 |
| 사내 계측기 관리 절차 | 센서 오차를 알람 기준에 반영 |
충전실 습도 기준값은 제품과 균주에 따라 달라서, 제조사가 근거를 들어 기준서에 적습니다. 점검자가 보는 것은 기준서의 숫자, 센서의 교정 성적서, 기간 전체의 기록, 이탈 때의 조치 기록이 한 줄로 이어지는지입니다.
시작형에서 확장형까지 세 단계 구성
구성은 시작형, 표준형, 확장형 순으로 넓혀 갑니다. 처음 들인 로거와 게이트웨이는 그대로 두고 센서와 로거만 더하면 됩니다.
| 구성 | 구성품 (수량) | 맞는 곳 | 더해지는 것 |
|---|---|---|---|
| 시작형 | X2 2대, 온습도 센서 2개, 온도 센서 2개, 게이트웨이 1대 | 충전실 하나, 원료 냉동고 2대 | 충전실 연속 기록, 냉동고 야간 알람 |
| 표준형 | X2 3대·X1 1대, 온습도 4·온도 2·Pt100 1개, 게이트웨이 1대 | 칭량·충전·포장실, 초저온 냉동고 | 구역 전체를 배치 기록에 첨부 |
| 확장형 | 표준형 + 예비 센서, 장비 경보 접점 연동 | 여러 라인 교대 근무 공장 | 교정 중 측정 공백 축소, 장비 경보 수신 |
- 가정: 충전실 2점(충전기 옆, 출입문 쪽), 포장실 1점, 칭량실 1점 → 온습도 센서 4개
- 온습도 센서는 두 채널, X2는 최대 네 채널 → X2 한 대에 온습도 센서 두 개, 구역용 X2 2대
- 원료 냉동고 2대 → −40~+80 °C 디지털 온도 센서 두 개를 X2 1대에
- 초저온 냉동고는 이 범위 밖 → Pt100 센서(백금 저항 온도 센서)를 X1 1대에
- 게이트웨이는 한 동에 한 대, 냉동고가 다른 동이면 추가 여부 결정
상한보다 먼저 울리는 경고
경고 한계는 상한 30 %RH에서 센서 오차와 여유를 뺀 26 %RH로 잡고, 이 상태가 10분 이어지면 울리게 합니다.
- 습도 상한: 가정, 안정성 자료로 정한 충전실 30 %RH
- 센서 오차: 확장불확도(측정값의 오차 범위) ±2~4 %RH 중 해당 구간, 가정 ±2 %RH
- 경고 한계: 상한 − 센서 오차 − 여유 = 26 %RH, 지속 10분
- 기록 간격: 구역 5분, 냉동고 10분 (5분이면 채널당 4,000개로 약 13.9일분)
- 전원: 짧은 간격은 배터리를 빨리 소모하므로 구역 로거는 5 VDC 어댑터 상시 전원
센서가 28 %RH를 보일 때 실제 값은 이미 30 %RH에 닿았을 수 있습니다. 경고가 상한보다 먼저 울리면 작업자는 제습기를 먼저 점검하고, 충전 시작을 미룰지 판단할 시간을 법니다. Cobalt X는 측정점마다 상·하한을 세 단계까지 둘 수 있습니다.
| 단계 | 조건 (예시) | 받는 사람 | 대응 |
|---|---|---|---|
| 경고 | 충전실 26 %RH 이상 10분 | 라인 리더 | 제습기 점검, 충전 전 재확인 |
| 알람 | 충전실 30 %RH 초과 10분 | 라인 리더, 품질 담당 | 충전 시작 보류 또는 일시 중지 |
| 냉동고 알람 | 공급사 보관 조건 이탈 | 생산 관리자, 야간 당직 | 원료 이동, 원인 확인 |
| 기술 | 통신·전원 끊김, 센서 고장 | 설비 담당 | 다음 작업 전 복구 |
운영에서 중요한 것은 충전 시작 전 체크 항목에 '대시보드 경고 없음'을 넣는 일입니다. 경고가 열려 있으면 라인 리더가 원인을 적고, 품질 담당이 시작 여부를 정합니다.
충전실 감시에서 자주 막히는 다섯 군데
- 제습기 토출구 앞 센서: 건조한 바람을 직접 받아 낮게 읽습니다. 토출구와 출입문을 피해 작업 높이에 둡니다.
- 꺼내자마자 개봉: 용기 표면 결로가 생깁니다. 밀봉 평형 시간을 시험으로 정해 SOP(표준작업절차서)에 적습니다.
- 교정 공백: 교정하는 동안 그 구역 기록이 빕니다. 교정된 예비 센서와 교대로 바꿉니다.
- 잦은 경고: 출입할 때 문 쪽 센서가 순간 상승을 잡습니다. 지속 시간 조건과 센서 위치로 조정합니다.
- 저습도 구간 오차: 낮은 습도에서는 상대 오차가 커지므로 성적서의 저습도 구간 값과 교정점 범위를 확인합니다.
여섯 주 도입 일정
| 주차 | 할 일 | 산출물 |
|---|---|---|
| 1주 | 구역·장비 목록, 기준서 환경 조건 확인 | 측정점 계획서 |
| 2주 | 설치, 게이트웨이 연결, OCEAView 설정 | 설치 기록, 사용자 목록 |
| 3주 | IQ/OQ(설치·작동 적격성 확인), 정전·통신 끊김 시험 | IQ/OQ 보고서 |
| 4~5주 | 시범 운영, 경고 한계 조정, 개봉 평형 시험 | 조정 기록, 평형 시간 결과 |
| 6주 | 라인 리더·품질 담당 교육, SOP 개정 | 교육 기록, 개정 SOP |
효과를 숫자로 말하기는 어렵지만, 판정의 근거는 분명히 달라집니다. 제습기가 멈춘 순간부터 기록이 남고, 충전은 습도가 기준 안으로 돌아온 것을 확인한 뒤에 시작합니다. 품질팀의 질문에는 그래프 한 장으로 답하면 됩니다.
예산 항목과 상담 준비물
- 초기 비용: 로거, 센서, 게이트웨이, 설치, IQ/OQ 문서와 시험, 교육
- 해마다 드는 항목: OCEAView 운영 방식, 센서 교정, 셀룰러 회선(쓰는 경우)
- 늘릴 때 드는 항목: 구역·라인 추가, 예비 센서 세트, 장비 경보 접점 연동
- 결정할 것: 교정 공백을 예비 센서로 메울지, 배치 보고서를 자동 출력할지
- 공장 평면도와 칭량·충전·포장실 위치
- 기준서에 적힌 구역별 온습도 기준과 그 근거 자료
- 원료 냉동고·초저온 냉동고 목록과 공급사 보관 조건
- 제습기 모델과 경보 출력 유무
- 지금 쓰는 습도계의 교정 성적서
- 알람을 받을 라인 리더·품질 담당·야간 당직 명단
관련 제품
자주 묻는 질문
유산균 충전실 습도는 몇 %로 관리해야 하나요?
제품마다 다릅니다. 균주마다 수분에 민감한 정도가 달라서, 제품 안정성 자료와 원료 공급사 규격으로 상한을 정해 기준서에 적어야 합니다.
습도계 하나로 충전실 전체를 관리할 수 있나요?
실이 작으면 가능하지만, 출입문과 제습기 토출구 근처는 피해서 설치하세요. 충전기 옆과 출입문 쪽처럼 두 점을 두면 국소 변화와 실 전체 변화를 구분할 수 있습니다.
냉동고와 충전실을 OCEAView 한 화면에서 볼 수 있나요?
볼 수 있습니다. 냉동고 온도와 구역 온습도를 같은 OCEAView 화면과 보고서로 묶을 수 있습니다.
−80 °C 초저온 냉동고도 Cobalt X 로거로 감시할 수 있나요?
할 수 있습니다. −80 °C 구간은 Pt100 센서를 Cobalt X에 연결해 잽니다. 디지털 온도 센서는 −40 °C까지라 초저온에는 맞지 않습니다.
충전실 습도 센서는 얼마나 자주 교정해야 하나요?
사용 환경과 이전 교정 결과를 보고 사내 주기를 정합니다. Cobalt X는 교정된 센서로 바꿔 끼우는 방식이라, 예비 센서를 두면 측정 공백이 거의 생기지 않습니다.
