Fluke Calibration 4322 자동 압력 교정기

Fluke Calibration 4322 자동 압력 교정기

MODEL
4322
브랜드
FLUKE CALIBRATION

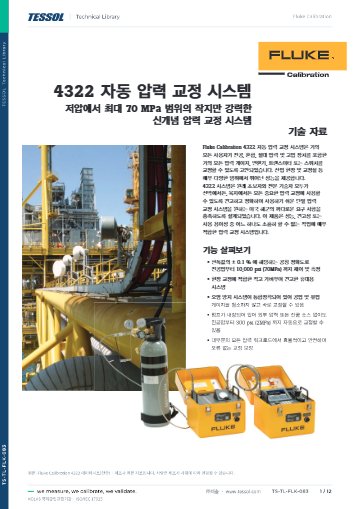

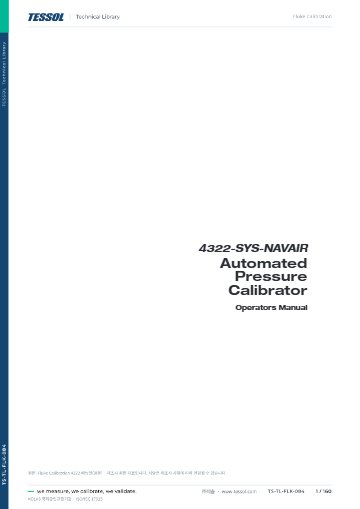

제품 자료
제품문의 구매하기

증압기를 더하면 70 MPa까지
올라가는 자동 압력 교정 시스템

Fluke Calibration 4322 자동 압력 교정 시스템

견적 받기

Fluke Calibration 국내 공식 대리점

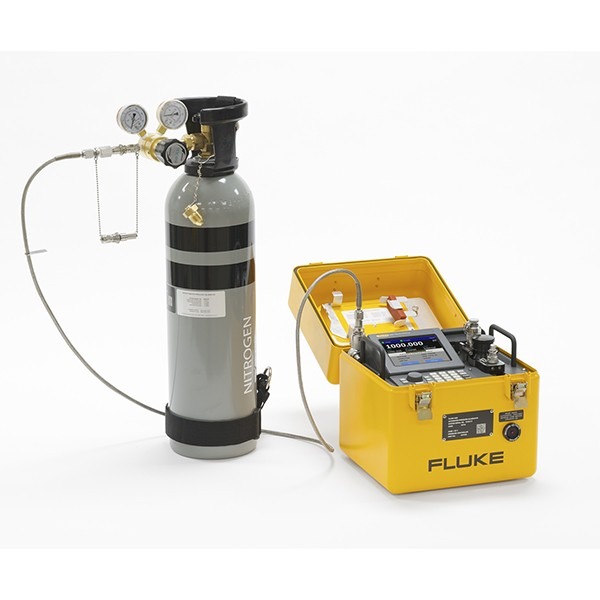

Fluke Calibration 4322는 컨트롤러와 증압기 두 상자로 진공부터 70 MPa까지 압력을 발생하는 자동 압력 교정 시스템입니다. 가스 공급 없이 내장 펌프만으로도 진공부터 2 MPa(게이지)까지 압력을 만듭니다.

질소 실린더와 증압기를 더하면 70 MPa까지 올라가며, 측정 불확도는 게이지 25 kPa ~ 70 MPa 구간에서 ±0.1 % 읽음값입니다. 그보다 낮은 구간에는 ±25 Pa(0.004 psi)가 적용됩니다. 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

내장 펌프

가스 병 없이 진공 ~ 2 MPa (게이지)

증압기

외부 공급으로 28 kPa ~ 70 MPa (게이지)

±0.1 %

측정 불확도, 읽음값

모듈 5종

기압 모듈 + 압력 모듈 4개

특징

내장 펌프와 증압기로
70 MPa까지 자동 교정

핵심 특징현장에서 달라지는 점
내장 펌프내장 펌프로 진공부터 2 MPa(게이지)까지 발생하므로 저압 교정은 가스 공급 없이 진행할 수 있습니다.
증압기 구성증압기와 질소 실린더를 더하면 70 MPa까지 올라가 고압 게이지까지 한 시스템으로 다룹니다.
플러그 앤 플레이 모듈기압 · A150k · G700k · G10M · G70M 모듈을 플러그 앤 플레이로 꽂아 사용합니다.
±0.1 % 읽음값게이지 25 kPa ~ 70 MPa 구간에서 읽음값 기준 불확도라 고압으로 갈수록 허용폭이 압력에 비례해 정해집니다.
제어 정밀도±28 Pa(0.004 psi) 또는 0.025 % 읽음값 중 큰 값의 제어 정밀도입니다.
고분해능판독값의 1 ppm 수준 분해능으로 미세한 압력 변화도 구분합니다.
진공 측정0 ~ 98 kPa 진공 범위를 ±25 Pa로 측정합니다.
USB와 IEEE 연결RS-232 · USB B · IEEE-488.2를 지원하며, USB A로는 PCL5 프린터를 연결합니다.
원격 펜던트4322-REM 펜던트를 쓰면 시스템에서 떨어진 자리에서도 조작할 수 있습니다.

압력원 구성

4322 압력원 구성과
펌프만으로 닿는 압력

내장 펌프와 외부 가스 공급의 범위

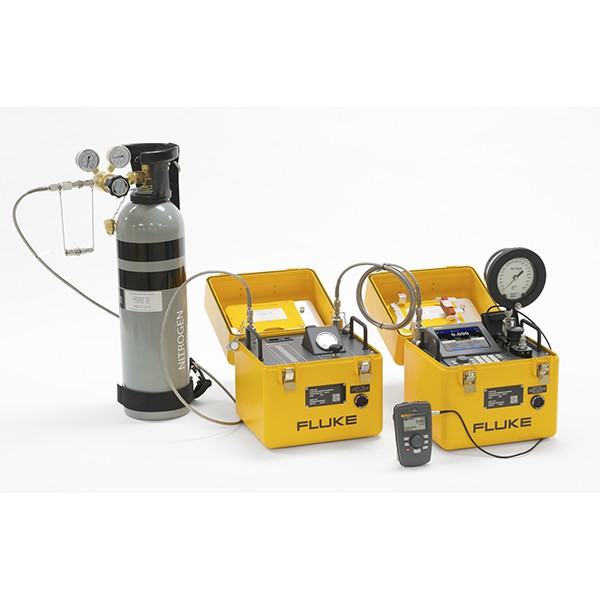

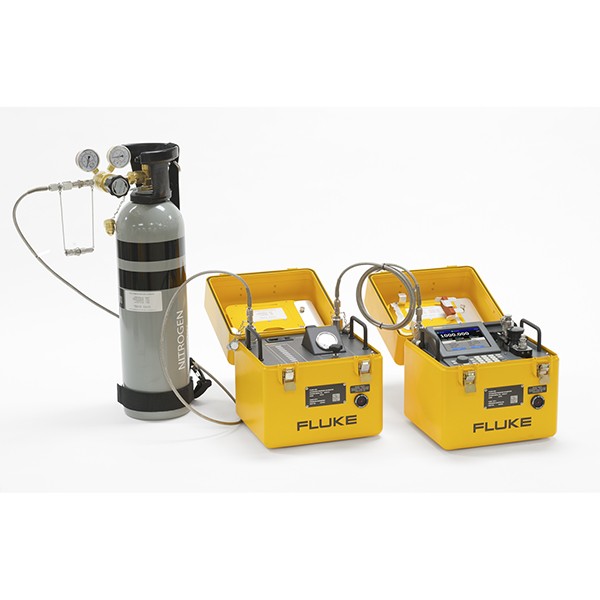

내장 펌프는 −98 kPa ~ 2 MPa(300 psi) 게이지 범위를, 외부 가스 공급은 28 kPa(4 psig) ~ 70 MPa(10,000 psi) 게이지 범위를 맡습니다. 컨트롤러 12 kg과 증압기 14 kg의 두 상자로 나뉘어 있어 하나씩 옮겨 설치할 수 있습니다.

교정 관리

4322 불확도 구간과
예열 조건

구간별 불확도 읽는 법

±0.1 % 읽음값은 게이지 25 kPa · 절대 130 kPa부터 70 MPa까지 적용되고, 그 아래 구간은 ±25 Pa로 고정됩니다. 교정 전에는 전원 투입 후 15분 예열하고, 작동 온도 범위에서 60분 이상 순응시키세요. 장비 자체의 정기 교정은 (주)테솔의 KOLAS 인정 범위로 가능한지 확인해 안내해 드립니다.

사용 방법

4322 자동 압력 교정기
원격 인터페이스와 설정

4322 컨트롤러는 USB Type B와 IEEE-488.2 (GPIB) 포트로 PC에서 원격 조작합니다. USB Type A 포트는 PCL-5 호환 프린터 전용으로 교정 보고서를 인쇄하는 데 사용합니다.

소프트웨어·도구하는 일
USB (Type B)USB 2.0 원격 조작 인터페이스
IEEE-488.2 (GPIB)GPIB 주소를 정해 원격 조작
PRINTER (USB Type A)PCL-5 호환 프린터로 교정 보고서 인쇄
Settings 메뉴 Remote 탭IEEE 주소 설정과 프린터 시험 페이지 출력
4322-REM 원격 펜던트Handheld 포트에 연결해 떨어진 곳에서 조작

처음 연결하는 순서

순서할 일
1PC와 연결할 인터페이스에 맞춰 USB Type B 케이블이나 GPIB 케이블을 컨트롤러에 연결하세요.
2Main 메뉴에서 Settings 메뉴를 열고 Remote 탭으로 들어갑니다.
3GPIB를 사용할 때는 IEEE-488 항목에서 주소를 PC 프로그램과 같게 정하세요.
4보고서를 인쇄하려면 PCL-5 호환 프린터를 PRINTER 포트에 연결하고 Print Test Page로 연결 상태를 확인합니다.
5PC 프로그램에서 원격 연결을 열어 첫 압력값을 읽으세요.

4322-REM 펜던트를 연결해 두면 컨트롤러 본체의 키는 Abort를 제외하고 동작하지 않습니다.

사양

4322 압력 범위와
성능 사양

항목사양
범위3.5 kPa (0.5 psi) 절대압 ~ 70 MPa (10,000 psi)
측정 불확도±0.1 % 읽음값 (게이지 25 kPa ~ 70 MPa · 절대 130 kPa ~ 70 MPa) · 그 아래 (게이지 −98 ~ 25 kPa · 절대 3.5 ~ 130 kPa) ±25 Pa (0.004 psi)
제어 정밀도±28 Pa (0.004 psi) 또는 0.025 % 읽음값 중 큰 값
모듈기압 · A150k · G700k · G10M · G70M, 플러그 앤 플레이
모듈 범위기압 70 ~ 110 kPa 절대 · A150k 3.5 ~ 150 kPa 절대 · G700k 50 ~ 700 kPa 게이지 · G10M 700 kPa ~ 10 MPa 게이지 · G70M 10 ~ 70 MPa 게이지
압력 소스내장 펌프 −98 kPa ~ 2 MPa (300 psi) 게이지 · 외부 가스 공급 28 kPa (4 psig) ~ 70 MPa (10,000 psi) 게이지
설정 시간범위와 용적에 따라 일반 30 ~ 180초 · 게이지 28 kPa (4 psig) 미만 90초 · 절대 14 kPa (2 psi) 미만 180초
분해능판독값의 1 ppm 또는 4 psi의 1 ppm (0.00004 psi 또는 2.5 Pa) 이상
진공 범위0 ~ 98 kPa (0 ~ 29 inHg) · 불확도 ±25 Pa (0.007 inHg)
매체건조 질소 공급 또는 내장 펌프로 압축한 주변 공기
통신RS-232 · USB B · IEEE-488.2 · USB A (PCL5 프린터 전용)
전원100 ~ 240 V ac (−15 %, +10 %), 50 ~ 60 Hz
최대 전력 소비컨트롤러 110 VA · 증압기 250 VA
크기 · 무게컨트롤러 · 증압기 각 32.5 × 30.5 × 30.5 cm (H × W × D) · 컨트롤러 12 kg, 증압기 14 kg · 액세서리 키트 12 kg · 질소 실린더 12 kg (68.5 cm × 지름 17.8 cm)
동작 온도 · 보관 온도0 ~ 50 °C · −30 ~ 71 °C
습도 · 작동 고도5 ~ 95 % · 2,000 m
진동MIL-T-28800D 준수
예열전원 투입 후 15분 · 작동 온도 범위에서 60분 이상 순응 후
테스트 포트컨트롤러 IQC70 암 (CPS 위치) · 70 MPa (10,000 psi)
증압기 공급 포트IQC70 암 · 70 MPa (10,000 psi)
공급 · 배출 포트공급 IQC70 암 · 호스 퍼지 IQC70 수 · 배출구 IQC70 암
질소 실린더 밸브CGA580 니플 · 40 MPa (6,000 psi)
레귤레이터 배출구소형 QC 암 · 20 MPa (3,000 psi)
이음쇠1/2 in 수 NPT IQC70 수 70 MPa (10,000 psi) · 1/4 in ID · 1/8 in ID 호스 미늘 IQC70 수 700 kPa (100 psi)
호스테스트 호스 3 m (10 ft) 70 MPa · 상호 연결 호스 1.8 m (6 ft) 70 MPa · 공급 호스 1.8 m (6 ft) 20 MPa (3,000 psi)

활용 분야

고압 게이지와
절대압 트랜스미터 교정

  • 고압 게이지 교정 — 진공부터 70 MPa까지 기준 압력을 만들어 게이지를 교정합니다.
  • 절대압 트랜스미터 교정 — 절대압 모듈로 기압 근처의 저압부터 교정합니다.
  • 기체 교정 작업 — 건조 질소나 내장 펌프로 압축한 공기로 압력을 발생합니다.
  • 고압 부품 시험 — 70 MPa 시험 포트와 호스로 고압 부품을 시험합니다.

선택 가이드

압력 상한과 구성으로
고르는 자동 교정기

이럴 때 (현장 조건)권장 모델선택 이유
70 MPa까지 기체로 맞추고 두 상자로 나눌 때4322-SYS컨트롤러와 증압기를 나누어 옮길 수 있고, 기체로 70 MPa까지 올려 이동 설치가 잦은 고압 교정에 맞습니다.
107 MPa까지 필요할 때8370A모듈식 고압 기체 컨트롤러로 상한이 107 MPa까지 높아 70 MPa를 넘는 교정에 맞습니다.
44 MPa 이하 고압 기체 작업을 모듈식으로 할 때8270A측정 모듈을 바꿔 꽂아 44 MPa 이하 범위를 작업에 맞게 구성할 수 있습니다.
게이지 5 ~ 2,500 psig 범위 두 채널이 필요할 때7252채널마다 센서와 컨트롤러가 따로 있어 두 압력을 동시에 제어하므로 두 계기를 나란히 교정할 때 맞습니다.

구성·옵션

4322 모델별
구성 품목

모델구성
4322-SYS컨트롤러 · 증압기 · 고압 상호 연결 호스 2 m (6 ft) · 예비 부품 키트
4322-SYS-CECE 구성 컨트롤러 · 증압기 · 고압 상호 연결 호스 2 m (6 ft) · 예비 부품 키트
4322-SYS-NAVAIR컨트롤러 · 증압기 · US DOT 질소 실린더 · 액세서리 키트(CPS 파랑·주황, 고압 시험 호스 파랑·주황, 폐액 병 4개, 레귤레이터, IQC70 어댑터 14종) · 전원 코드 2개 · IEEE 케이블
4322-CONTR컨트롤러 본체 · CPS(파랑) · 전원 코드 · 컨트롤러 예비 부품 · IQC70 어댑터(1/4 in NPT 암, DH500 암, AN4 수 2개)
4322-CONTR-CECE 구성 컨트롤러 본체 · CPS(파랑) · 전원 코드 · 예비 부품 · IQC70 어댑터(1/4 in NPT 암, DH500 암, AN4 수 2개)
4322-REM원격 제어 펜던트 · 펜던트 케이블 3 m (10 ft) · 스위치 시험 리드
CASE-4322-ACCY액세서리 운반용 알루미늄 케이스(폼 삽입물)
CPS-4322-BLUE파랑 CPS 액세서리 · 폐액 병 2개
CPS-4322-ORANGE주황 CPS 액세서리 · 폐액 병 2개
KIT-4322-ADPTIQC70 어댑터 키트(NPT 1/8·1/4·1/2 in 암수, DH500 암수, 호스 미늘 1/8·1/4 in ID, AN4·AN6 암수) · 보관 케이스
HOSE-4322-BLUE파랑 고압 시험 호스 3 m (10 ft)
HOSE-4322-ORANGE주황 고압 시험 호스 3 m (10 ft)
