Fluke Calibration 8270A,8370A 모듈식 고압 교정기

MODEL: 8270A,8370A
브랜드: FLUKE CALIBRATION

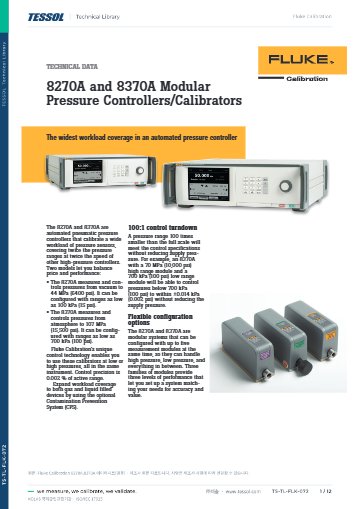

제품 자료: 데이터시트(영문)

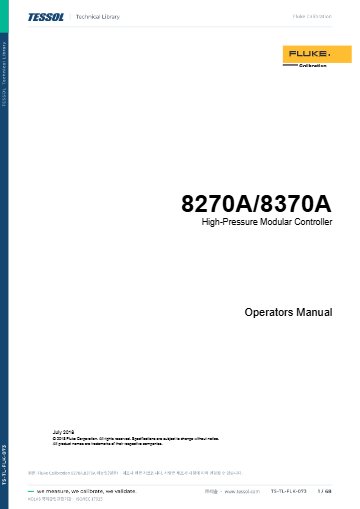

메뉴얼(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

오일 없는 기체로 고압 계기를
교정하는 모듈형 컨트롤러

Fluke Calibration 8270A · 8370A 모듈형 고압 컨트롤러 · 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 8270A·8370A는 모듈형 고압 컨트롤러·교정기(자동 압력 교정기)입니다. 깨끗한 건조 기체로 8270A는 진공~44 MPa, 8370A는 대기압~107 MPa까지 압력을 자동 제어해 오일 오염 없이 고압 게이지와 트랜스미터를 교정합니다.

제어 정밀도는 활성 범위의 0.002 %이고 설정 시간은 최소 30초여서 생산 라인의 교정 대기 시간이 짧습니다. 측정 모듈은 최대 5개까지 전면에서 교체할 수 있습니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

107 MPa

8370A 상한 압력, 15,500 psi

44 MPa

8270A 상한 압력, 6,400 psi

0.002 %

활성 범위 기준 제어 정밀도

100:1

일반 제어 감소 비

특징

기체로 작동하는
모듈식 압력 제어

핵심 특징	현장에서 달라지는 점
오일 없는 기체 매체	질소·헬륨·아르곤·공기로 가압하므로 피교정 게이지 내부에 오일이 남지 않고 교정 뒤 세척 작업이 필요 없습니다.
전면 교체식 측정 모듈	측정 모듈을 전면 패널에서 교체해 압력 범위를 바꾸므로, 고압부터 저압까지 한 대로 범위를 나눠 교정합니다.
최대 5개 모듈 장착	5베이 구성에 서로 다른 범위의 모듈을 함께 꽂아 범위별로 장비를 옮길 필요가 줄어듭니다.
빠른 설정 시간	동적 모드의 설정 시간이 모듈에 따라 30초부터 시작하므로 포인트 수가 많은 교정의 작업 시간이 줄어듭니다.
과압 보호와 취소 버튼	전면 취소 버튼을 누르면 시험 압력을 배출해 안전 상태로 돌아가므로, 이상 징후가 보일 때 바로 대응할 수 있습니다.
4가지 원격 통신	IEEE-488, 이더넷, RS-232, USB로 원격 제어하며 COMPASS for Pressure 소프트웨어로 교정 절차를 자동화합니다.

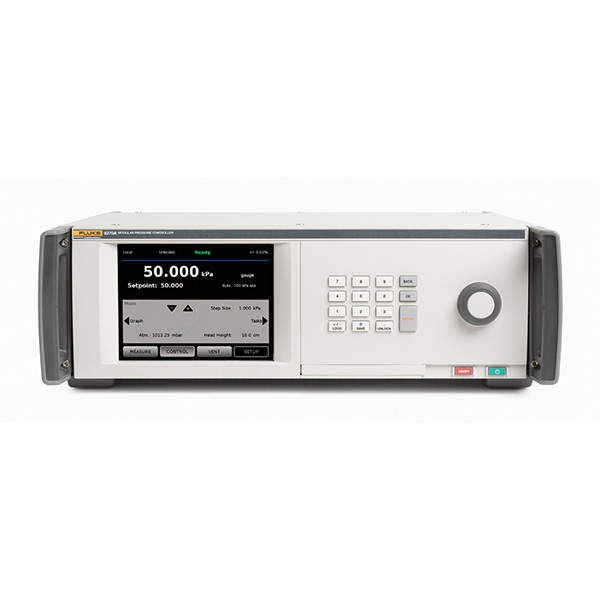

터치 표시창과 키패드가 있는 고압 교정기 전면부

기체 매체

기체 매체와
오염 방지 구성

공급 매체는 99.5 % 이상의 깨끗한 건조 질소, 헬륨, 아르곤, 공기입니다. 기체는 점도가 낮아 압력 안정이 빠르고 수두 오차도 작습니다. 다만 피교정기에서 액체가 역류할 가능성이 있으면 CPS-40M-HC40 또는 CPS-100M 오염 방지 시스템과 자체 제거 유체 트랩 SPLT-40M을 추가하세요.

공급 압력은 모듈 범위의 100배 이하로 두어야 100:1 제어 감소를 유지합니다. 공급 최소 압력은 2 MPa(300 psi) 게이지입니다.

고압 배관과 오염 방지 장치

8370A 뒤판의 고압 배관에 CPS 오염 방지 장치와 피교정 고압 트랜스미터를 연결하는 구성입니다. 배관 압력 등급이 표시된 피팅 키트(PK-8270 계열, PK-8370-100M)를 사용하고 중단 밸브 키트를 함께 설치합니다.

측정 모듈

불확도를 정하는
측정 모듈 선택

컨트롤러의 제어 정밀도와 별개로 측정 불확도는 장착한 모듈이 정합니다. PM600은 모듈 스팬의 30~100 % 구간에서 0.01 % 읽음값 또는 스팬의 0.003 % 중 큰 값이고, PM500은 대부분 범위에서 스팬의 50~100 %에서 0.01 % 읽음값입니다. 절대 모드 모듈에는 온보드 기압계가 포함됩니다.

PM200과 PM230은 40 MPa까지 사용하며 PM200의 불확도는 0.02 % FS입니다. 교정할 압력이 모듈 스팬의 낮은 구간에 몰리면 불확도가 커지므로 점검 압력에 맞는 스팬의 모듈을 고르세요.

사용 방법

8270A·8370A 모듈형 컨트롤러
원격 인터페이스와 COMPASS 연동

8270A와 8370A는 IEEE-488, 이더넷, RS-232, USB로 원격 제어합니다. 기본 SCPI 프로토콜이나 에뮬레이션 모드로 자동화 공정에 넣을 수 있고, COMPASS for Pressure로 교정 순서를 자동화합니다.

소프트웨어·도구	하는 일
COMPASS for Pressure	여러 DUT의 압력 교정 순서 실행
SCPI 원격 인터페이스	자체 소프트웨어나 데이터 수집 장비에서 제어
8270A/8370A Embedded Software	본체 펌웨어 업데이트

처음 연결하는 순서

순서	할 일
1	IEEE-488, 이더넷, RS-232, USB 중 사용할 인터페이스로 PC와 연결하세요.
2	본체에서 사용할 원격 포트와 통신 설정을 PC와 같게 정하세요.
3	기존 프로그램이 다른 컨트롤러용이면 에뮬레이션 모드를, 새로 작성하면 SCPI를 고르세요.
4	COMPASS for Pressure에서 컨트롤러를 등록하고 DUT 교정 순서를 실행합니다.

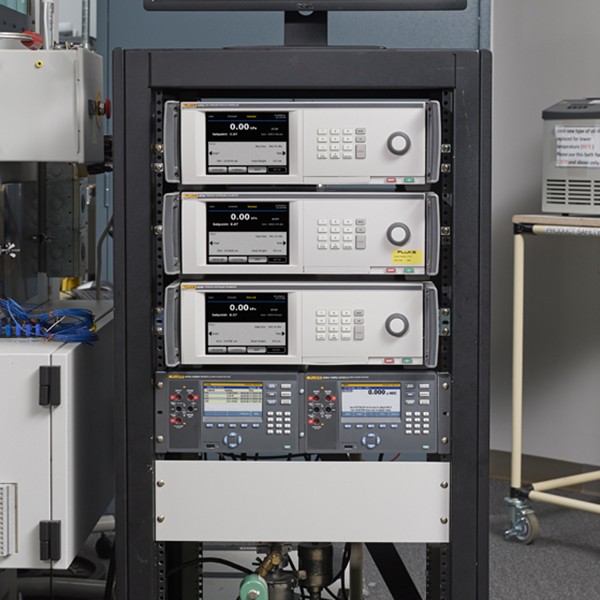

랙에 여러 대의 교정기 모듈을 설치한 모습

사양

8270A·8370A
차이 비교와 공통 사양

항목	8270A	8370A
압력 범위	진공 ~ 44 MPa (6,400 psi)	대기압 ~ 107 MPa (15,500 psi)
가장 낮은 구성 범위	100 kPa (15 psi)	700 kPa (100 psi)
최저 제어점	1 kPa (0.15 psi) 절대압 · 진공 펌프가 없으면 7 kPa 게이지	7 kPa (1.0 psi) 게이지
공급 최대 / 시험 포트 최대	48 MPa / 44 MPa (게이지)	110 MPa / 107 MPa (게이지)
공급 보호	공급 포트 릴리프 밸브 52 MPa (7,500 psi)	공급 파열판 152 MPa (22,000 psi)에서 파열
섀시 무게	13 kg	15 kg

시리즈 공통 사양

항목	사양
공급 매체	깨끗한 건조 질소 · 헬륨 · 아르곤 · 공기, 99.5 % 이상
공급 최소 압력	2 MPa (300 psi) 게이지
저압 보호	저압 매니폴드 릴리프 밸브 52 MPa (7,500 psi) · 풀스케일 44 MPa 이하 모듈은 압력 릴리프 밸브 장착
기준 포트 · 벤트 포트	150 kPa (22 psi) 절대압
제어 정밀도 (동적 모드)	범위의 0.002 % 또는 0.01 kPa 중 큰 값
제어 감소	100:1 일반 · 공급 압력은 모듈 범위의 100배 이하
오버슈트	동적 A 풀스케일의 0.08 % 또는 2 kPa 중 큰 값 · 동적 B 풀스케일의 0.008 % 또는 2 kPa 중 큰 값
설정 시간 (동적 A)	PM200 · PM230: 30초(44 MPa 이하) · 45초(초과), PM500: 35초, PM600 · PM630: 45초 · 60초
설정 시간 (동적 B)	PM200 · PM230: 60초 · 75초, PM500: 60초, PM600 · PM630: 60초 · 75초
진공 공급	자동 벤트 사용 시 분당 50 L 초과 · 압력을 낮출 때 진공 시스템으로 가스 배출
전원	100 ~ 240 V ac, 47 ~ 63 Hz · 퓨즈 T 2 A 250 V · 최대 100 W
작동 온도 / 보관 온도	15 ~ 35 °C / -20 ~ 70 °C
상대 습도	작동 시 30 °C까지 80 % 미만 · 40 °C까지 70 % 미만 / 보관 시 95 % 미만 (비응축)
진동 / 작동 고도	MIL-T-28800E / 3000 m 미만
예열 시간	주변 작동 온도 범위에서 보관했다면 전원을 켜거나 모듈을 설치한 후 15분
외형 치수 (H × W × D)	147 × 452 × 488 mm · 3U 19인치 랙
IP 등급 · 안전	IEC 60529 IP20 · IEC 61010-1, 설치 범주 II, 오염 등급 2
EMC	IEC 61326-1(통제된 EM 환경) · IEC 61326-2-1 · CISPR 11 Group 1 Class A · FCC 47 CFR 15 subpart B
통신 인터페이스	IEEE-488 · 이더넷 · RS-232 · USB
시스템 연결	2대 또는 3대 시스템 상호 연결
스위치 시험 연결	BNC 잭 · 공칭 24 V dc 절연 드라이브, 섀시 접지 대비 최대 30 V dc
보조 드라이버	외부 솔레노이드 드라이버 4개 · 24 V dc · 채널당 최대 6 W 연속

측정 모듈별 불확도

항목	불확도	조건
PM600	0.01 % 읽음값 또는 스팬의 0.003 % 중 큰 값	읽음값 기준은 모듈 스팬의 30 ~ 100 % · 100 MPa까지 · Q-RPT 센서 · 절대 모드 모듈에 온보드 기압계 포함
PM500	0.01 % 읽음값	대부분 범위에서 스팬의 50 ~ 100 % · 20 MPa까지 · 저압부터 20 MPa (3,000 psi)까지 45개 이상 범위
PM200 · PM230	PM200 0.02 % FS	40 MPa까지

활용 분야

고압 교정이 필요한
현장

고압 게이지 교정 — 8370A로 107 MPa까지 게이지를 기체로 교정해 오일 세척을 생략합니다.
고압 트랜스미터 교정 — 측정 모듈을 바꿔 여러 범위의 트랜스미터를 한 대로 교정합니다.
액체 충진 장치 교정 — CPS 옵션을 더해 액체가 닿는 장치도 오염 없이 교정합니다.
생산 라인 교정 — 짧은 설정 시간으로 포인트가 많은 공정용 압력 기기를 처리합니다.
압력 기준 장비 운용 — 모듈 선택에 따라 대부분 범위에서 0.01 % 읽음값 수준의 불확도를 확보합니다.

선택 가이드

상한 압력으로 고르는
8270A·8370A

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
기체로 상한 압력까지 맞출 때	8370A	시험 포트 최대 압력이 107 MPa로 가장 높기 때문입니다.
진공부터 사용할 때	8270A	진공 펌프를 두면 절대압 하단까지 제어합니다.
기체 대신 오일로 200 MPa까지 필요할 때	PPCH	유압 방식이라 기체 방식보다 높은 압력을 다룹니다.
20 MPa 이하 기체 작업을 모듈로 나눌 때	6270A	낮은 압력대에 맞춘 모듈식 구성입니다.

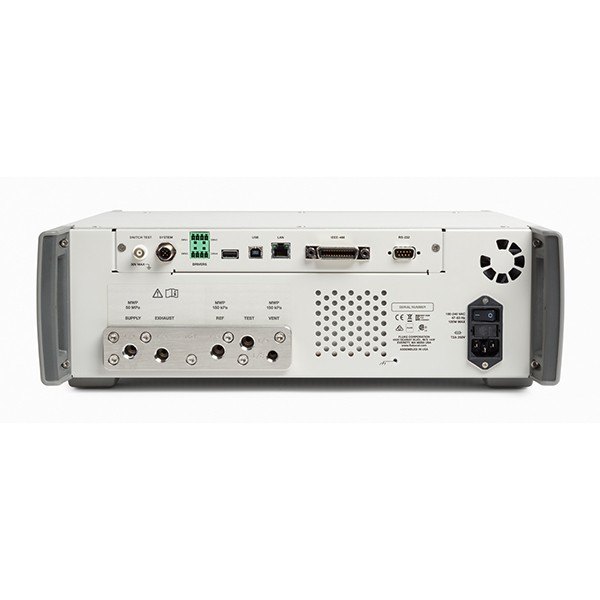

압력 포트와 통신 커넥터가 있는 후면부

구성·옵션

섀시 구성과
주변 장비

구분	내용
8370A 섀시	8370A-2 (2베이) · 8370A-5 (5베이), 100 MPa (15,000 psi) 고압 모듈식 컨트롤러 · PCM 포함형 8370A-2-PCM · 8370A-5-PCM
8270A 섀시 (매니폴드)	BSP: 8270A-2-BSP · 8270A-5-BSP · PCM 포함 -2-BSP-PCM · -5-BSP-PCM / NPT: 8270A-2-NPT · 8270A-5-NPT · PCM 포함 -2-NPT-PCM · -5-NPT-PCM / SAE 7/16-20: 8270A-2-SAE · PCM 포함 -2-SAE-PCM · -5-SAE-PCM
압력 제어 모듈	PCM-STD-100M (100 MPa, 15,000 psi) · PCM-STD-40M (40 MPa, 6,000 psi)
압력 측정 모듈	PM200 · PM500 · PM600 (PM600은 6270A · 8270A · 8370A용, PM200 · PM500은 2271A에도 사용)
오염 방지·트랩	CPS-100M · CPS-40M-HC40 · SPLT-40M
배관 키트	PK-8270-BSP · PK-8270-NPT · PK-8270-SAE · PK-8370-100M
테스트 스테이션	TST-100M · TST-40M-HC40
가스 부스터 · 진공	GBK-110M (152:1, 110 MPa) · GBK-50M (75:1, 50 MPa) · 진공 펌프 패키지 VA-PPC/MPC-REF-110 (110 V)
케이스 · 랙	CASE-PMM (PMM 모듈 3개) · CASE-XX70 · RMK-XX70 (19인치 3U 랙 키트)
모듈 교정·영점	KIT-PMM-CAL-100M · KIT-PMM-CAL-40M · CDG-REF-1TORR · PK-PMM-ZERO
밸브 키트	PK-VLV-ABORT-100M · PK-VLV-ISO-100M · PK-VLV-ISO-40M
시스템·전기 측정	6270-SYS-CBL · EMM300 · KIT-EMM300 · DS70-KIT-EMM
서비스	SK-8270-SERVICE · SK-8370-SERVICE 씰 키트

교정 연계

컨트롤러와 측정 모듈은 정해진 주기로 교정해야 모듈 불확도가 유지됩니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

8270A·8370A와 함께 보는
압력 컨트롤러

8370A로 진공이나 절대압 하단을 사용할 수 있습니까?
아니요, 8370A는 대기압부터 제어하며 최저 제어점이 7 kPa 게이지입니다. 진공과 1 kPa 절대압이 필요하면 진공 펌프를 두는 8270A를 선택하세요.
8270A와 8370A의 psi 단위 상한은 얼마입니까?
8270A는 44 MPa(6,400 psi), 8370A는 107 MPa(15,500 psi)입니다. 사양은 MPa 값을 기준으로 해석하세요.
8270A·8370A로 기체 고압을 다루면 무엇이 유리합니까?
피교정기에 오일이 묻지 않습니다. 기체는 점도가 낮아 안정이 빠르고 수두 오차도 작습니다.
오염 방지 장치를 추가할 수 있습니까?
네, 가능합니다. CPS-40M-HC40 또는 CPS-100M 오염 방지 시스템을 옵션으로 더할 수 있고, 배관·피팅 키트와 중단 밸브 키트도 구성에 포함할 수 있습니다.
200 MPa까지 필요하면 어떤 장비를 선택합니까?
기체 방식은 107 MPa까지이므로 200 MPa는 유압 PPCH를 검토합니다. PPCH는 Q-RPT 센서와 세바케이트 오일을 사용합니다.
