오일 없이 물로 가압해⁣ 비교 교정하는 수압 펌프

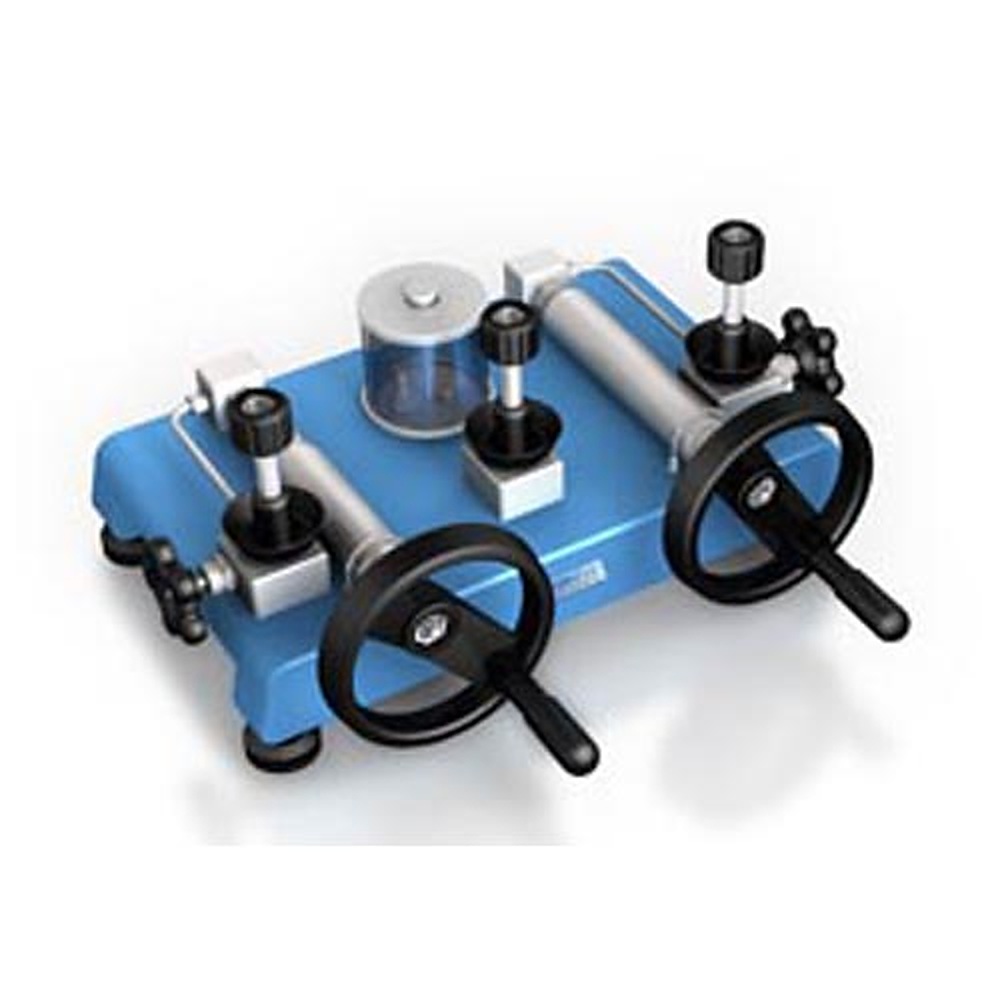

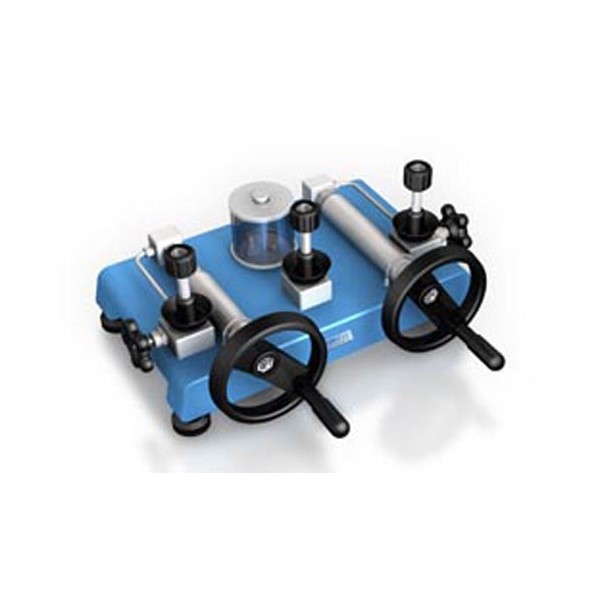

Additel ADT938 수압 비교 펌프⁣ 저장조 : 420 ml (25.6 in³)⁣ 피스톤 용량 : 30 ml · 2.5 ml⁣ 연결 : 포트 3개

견적 받기

Additel ADT938은 탈이온수를 매체로 하고 부품의 오일을 씻어 내 85 % 진공부터 1,000 bar(15,000 psi)까지 만드는 벤치형 수압 비교 펌프(Hydraulic Comparison Pump)입니다. 오일이 닿으면 안 되는 압력계와 트랜스미터를 기준 게이지와 나란히 연결해 비교 교정합니다.

특허 스크루 프레스에는 체크 밸브가 없고, 차단 밸브가 압력을 유지해 안정도를 높입니다. 퀵 커넥터는 손으로 조이므로 어댑터를 공구 없이 바꿀 수 있습니다. 오일 오염을 허용하지 않는 현장에 맞춘 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

1,000 bar

최대 압력 (15,000 psi)

85 %

진공 범위 하한

420 ml

탈이온수 저장조

16 kg

본체 무게

특징

오일 없는 물 매체로⁣ 진공부터 고압까지

핵심 특징현장에서 달라지는 점
탈이온수 매체오일 대신 물로 압력을 만들므로 오일이 닿으면 안 되는 계기도 교정할 수 있습니다.
오일 제거 세척 부품모든 부품에서 오일을 씻어 내, 교정 후 계기에 오일이 묻었는지 확인하는 작업이 줄어듭니다.
진공부터 고압까지 한 대진공 계기와 고압 게이지를 펌프 교체 없이 이어서 점검합니다.
특허 스크루 프레스체크 밸브 없이 압력을 미세하게 조정하므로 목표점 근처에서 값이 안정됩니다.
퀵 커넥터 포트 3개손으로 조이는 커넥터라 공구와 PTFE 테이프 없이 어댑터를 바꿀 수 있습니다.
온도 영향 최소화 구조온도 영향을 줄이고 안정도를 높인 구조로 판독 대기 시간이 짧아집니다.

매체와 재질

탈이온수 매체와⁣ 재질 구성

저장조에는 탈이온수를 채웁니다. 본체는 스테인리스강과 알루미늄, 씰은 Buna-N과 PTFE, 구리 합금으로 되어 있으므로 물이 아닌 유체를 넣으려면 재질 적합성부터 확인하세요.

주문 시 선택하는 포트 규격

포트 세 개의 규격은 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP, M20×1.5 암나사 가운데에서 고를 수 있습니다. 계기의 연결 나사를 먼저 확인하고 주문하면 따로 구입할 어댑터가 줄어듭니다.

펌프에는 정확도 사양이 없습니다. 교정 결과의 정확도와 불확도는 함께 연결하는 기준 게이지나 압력 모듈이 결정합니다.

사양

ADT938 비교 펌프⁣ 상세 사양

항목사양
압력 범위85 % 진공 ~ 1,000 bar (15,000 psi)
매체탈이온수, 모든 부품 오일 제거 세척
저장조420 ml (25.6 in³)
가압 방식특허 스크루 프레스, 체크 밸브 없음, 차단 밸브
피스톤 용량30 ml · 2.5 ml
연결포트 3개, 손으로 조이는 퀵 커넥터, 1/4NPT · 1/2NPT · 1/4BSP · 1/2BSP · M20×1.5 암나사 중 선택
재질본체 스테인리스강 · 알루미늄, 씰 Buna-N · PTFE · 구리 합금
크기높이 230 mm · 바닥 520 × 360 mm
무게16 kg
보증 기간1년

활용 분야

오일 금지 계기와⁣ 고압 게이지 교정

  • 오일 금지 계기 교정 — 오일이 닿으면 안 되는 압력계를 물 매체로 교정합니다.
  • 산업용 압력계 교정 — 1,000 bar까지의 게이지를 벤치에서 교정합니다.
  • 진공 계기 점검 — 진공 쪽 계기도 펌프를 바꾸지 않고 함께 점검합니다.
  • 압력 트랜스미터 교정 — 출력 신호를 기준 게이지의 압력과 대조합니다.

선택 가이드

물·오일 매체에 따른⁣ 비교 펌프 선택

이럴 때 (현장 조건)권장 모델선택 이유
오일 없이 진공부터 1,000 bar가 필요할 때Additel ADT938탈이온수와 오일 제거 세척 부품으로 진공 구간까지 한 대로 다룹니다.
물 매체로 1,000 bar 게이지압만 필요할 때Additel ADT946A물 버전 ADT946AW로 주문하는 2피스톤 유압 고압 펌프로, 진공 없이 게이지압만 다룹니다.
오일 계통의 초고압이 필요할 때Additel ADT949세바케이트 오일로 85 % 진공부터 2,800 bar까지 만들어 초고압 계기에 맞습니다.

구성·옵션

ADT938 구성품과⁣ 포트 옵션

  • 구성품 — 비교 펌프 본체, 탈이온수 저장조 420 ml, 퀵 커넥터 포트 3개가 들어 있습니다.
  • 포트 규격 — 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP, M20×1.5 암나사 가운데 주문 시 선택합니다.
  • 별도 구성 — 어댑터 세트, 퀵 커넥터 세트, 호스 테스트 키트, 휴대 케이스, 유지보수 키트를 따로 주문할 수 있습니다.
