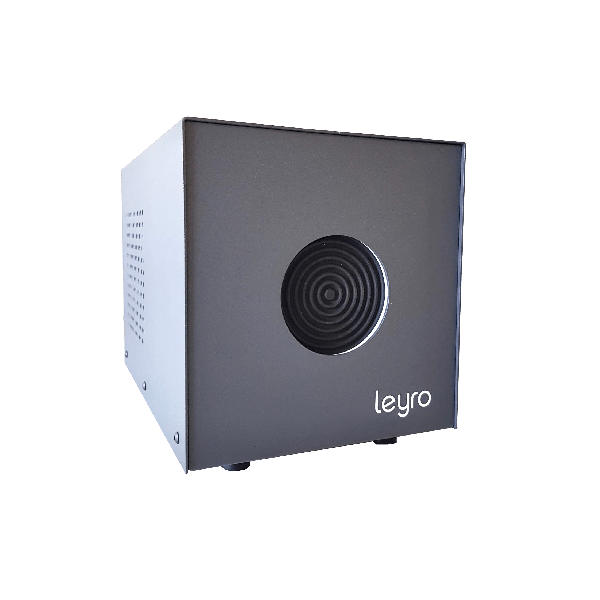

Leyro LBB70 온도 교정 드라이블럭

MODEL: LBB70
브랜드: LEYRO INSTRUMENTS

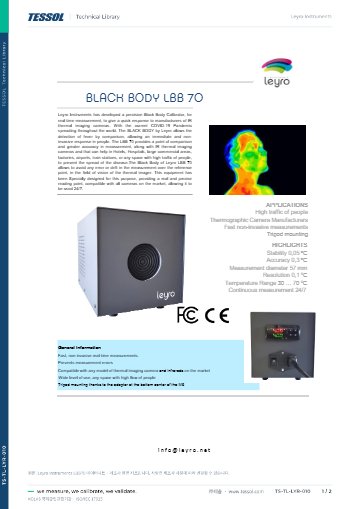

제품 자료: 데이터시트

제품문의 구매하기

열화상 시야에 온도 기준점을
상시 만들어 주는 블랙바디

Leyro LBB 70 블랙바디

견적 받기

Leyro 국내 정식 공급 파트너

Leyro LBB 70은 지름 57 mm 타깃을 30 ~ 70 °C로 유지하는 소형 블랙바디(Blackbody)입니다. 열화상 카메라 시야 안에 온도를 아는 기준점을 만들어 같은 조건에서 측정값을 비교합니다.

안정도 ±0.05 °C에 정확도 ±0.3 °C를 갖추고 24시간 연속으로 켜 둘 수 있어, 2 kg 본체를 삼각대에 올려 현장 감시 라인에 상시 설치합니다. (주)테솔이 국내에 공식 공급합니다.

30 ~ 70 °C

온도 범위

±0.05 °C

온도 안정도

0.96 ± 0.02

타깃 방사율

24시간

연속 운전

특징

소형 본체와
삼각대 설치

핵심 특징	현장에서 달라지는 점
이중 표시	최대 4자리 이중 표시로 설정 온도와 측정 온도를 함께 확인해 안정화 여부를 판단합니다.
±0.05 °C 안정도	타깃 온도가 일정하게 유지되어 열화상 화면의 기준 값이 시간에 따라 흔들리지 않습니다.
0.1 °C 분해능	표시 단위가 0.1 °C여서 온도계 지시값과의 차이를 소수 첫째 자리까지 대조합니다.
M6 삼각대 어댑터	하단 중앙 M6 어댑터로 삼각대를 연결해 카메라 시야 높이에 기준점을 위치시킵니다.
24시간 연속 운전	꺼지지 않고 운전하므로 현장 라인에서 기준점을 상시 유지합니다.
경량 본체	삼각대에 올려 설치 위치를 쉽게 바꿉니다.

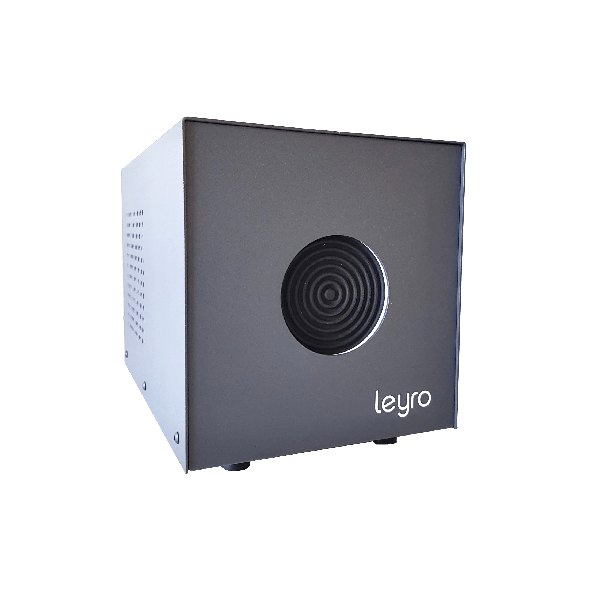

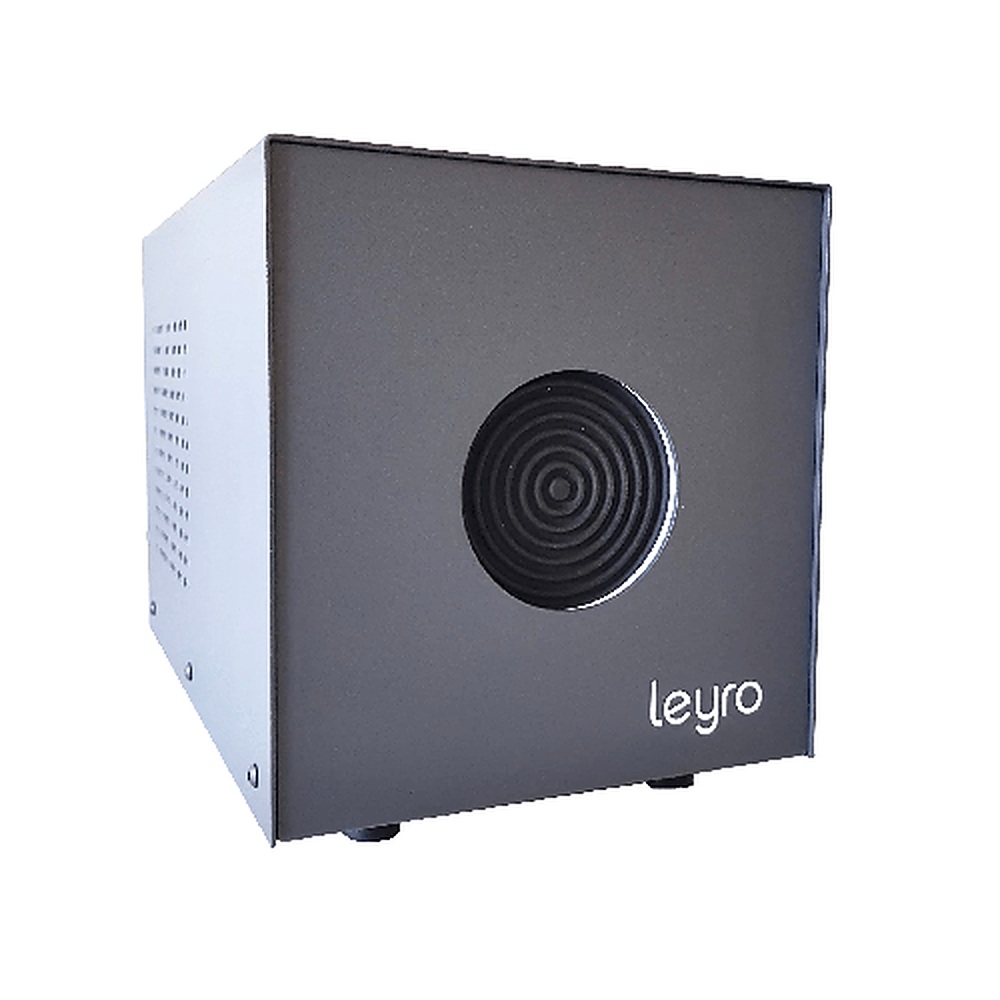

원형 개구부가 있는 드라이블럭 전면 외형

설치 운용

삼각대 설치와
시야 배치

삼각대에 올려 시야 한쪽에 배치

LBB 70을 삼각대에 올려 열화상 카메라 시야 한쪽에 두면 화면 안에 온도를 아는 기준점이 생깁니다. 호텔, 병원, 공항, 역, 공장 출입구의 열화상 감시 라인에서 사용하는 구성이며, 개인별 체온 판정은 체온계로 별도 측정합니다.

타깃 크기

타깃 크기와
스팟 조건

기준점용 타깃

57 mm 타깃은 카메라 시야 안의 참조점이나 스팟이 작은 적외선 온도계 점검에 적합합니다. 타깃은 스팟의 3배가 경험칙이므로 스팟이 약 19 mm 이하인 조건에서 사용하고, 온도계 방사율 설정은 교정기에 명시된 방사율에 맞추세요. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내합니다.

사양

소형 블랙바디
전체 사양

항목	사양
온도 범위	30 ~ 70 °C
타깃 지름 (전면)	57 mm
방사율	0.96 ± 0.02
정확도	±0.3 °C
안정도	±0.05 °C
분해능	0.1 °C
표시	이중 표시, 최대 4자리
설치	하단 중앙 M6 삼각대 어댑터, 탁상 설치
운전	24시간 연속
크기 (W × L × H)	142 × 225 × 150 mm
무게	2 kg

활용 분야

기준점 상시 설치
현장

열화상 감시 라인 — 호텔, 병원, 공항, 역, 공장 출입구에서 기준 온도를 함께 촬영합니다.
열화상 카메라 점검 — 카메라 시야 한쪽에 두고 기준 온도와 지시값을 비교합니다.
적외선 온도계 점검 — 스팟이 작은 온도계를 타깃 중앙에 맞춰 점검합니다.
24시간 현장 — 계속 켜 두고 현장 기준점으로 운용합니다.

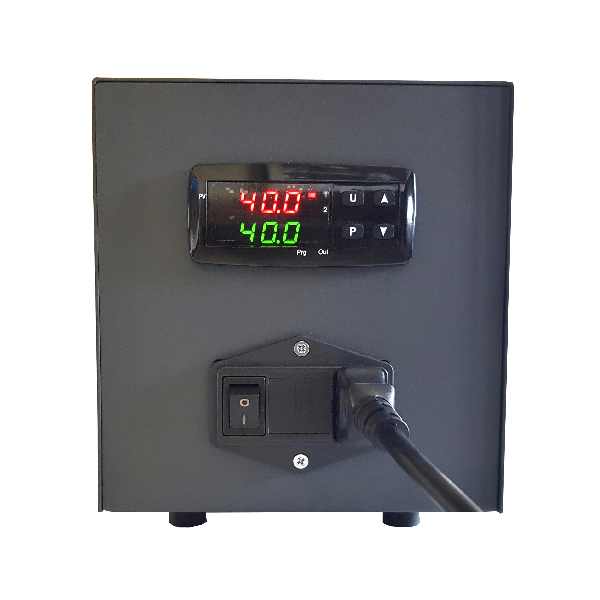

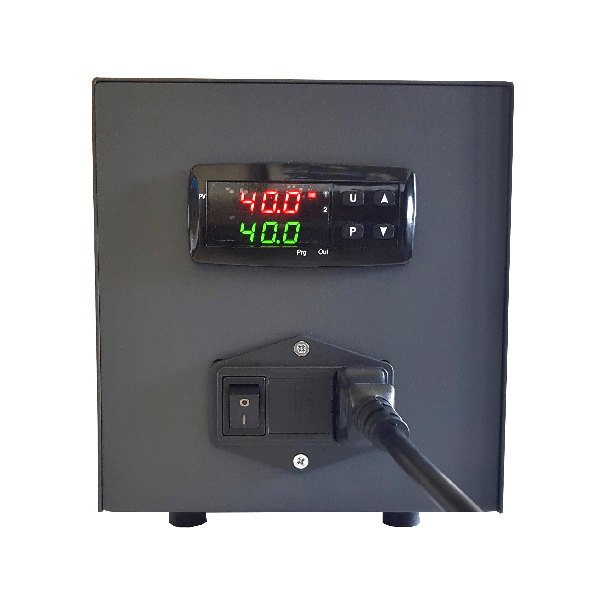

온도 표시창과 전원 스위치가 보이는 후면

선택 가이드

LBB 70과
LBB 90 선택 기준

이럴 때 (현장 조건)	권장 모델	선택 이유
현장 라인에 달아 두고 쓸 때	LBB 70	경량 본체에 M6 삼각대 어댑터를 갖춥니다.
작업대에서 더 촘촘한 안정도가 필요할 때	LBB 90	안정도 ±0.03 °C의 탁상·휴대 겸용입니다.
더 높은 온도의 평판이 필요할 때	Fluke 9132	고온 구간을 다루는 휴대형 평판입니다.

구성·옵션

타깃과
설치 구성

구분	내용
타깃 · 본체	원형 타깃 소형 블랙바디
설치	하단 중앙 M6 삼각대 어댑터
운전	24시간 연속

LBB 70과 함께 보는
블랙바디

Leyro LBB 90 블랙바디 (30 ~ 70 °C)
Baluntech BL671 휴대형 평판 블랙바디 (30 ~ 50 °C)
Fluke Calibration 9132 · 9133 휴대형 적외선 교정기

LBB 70은 드라이블록과 같은 장비입니까?
아니요, 블랙바디입니다. 드라이블록은 온도 센서를 꽂아 교정하고, LBB 70은 적외선으로 측정하는 타깃을 만듭니다.
LBB 70은 어떤 열화상 카메라와 함께 사용할 수 있습니까?
시야 안에 타깃이 충분히 크게 들어오는 카메라라면 기준점으로 사용합니다. 카메라 모델과 설치 거리를 알려 주시면 배치를 상담합니다.
LBB 70을 24시간 계속 켜 두어도 됩니까?
네, 24시간 연속 운전용입니다. 상시 설치하는 감시 라인에서 그대로 운용하세요.
스팟은 어디에 맞춥니까?
타깃 중앙에 작게 맞추세요. 스팟이 타깃의 3분의 1인 약 19 mm 이하여야 합니다.
