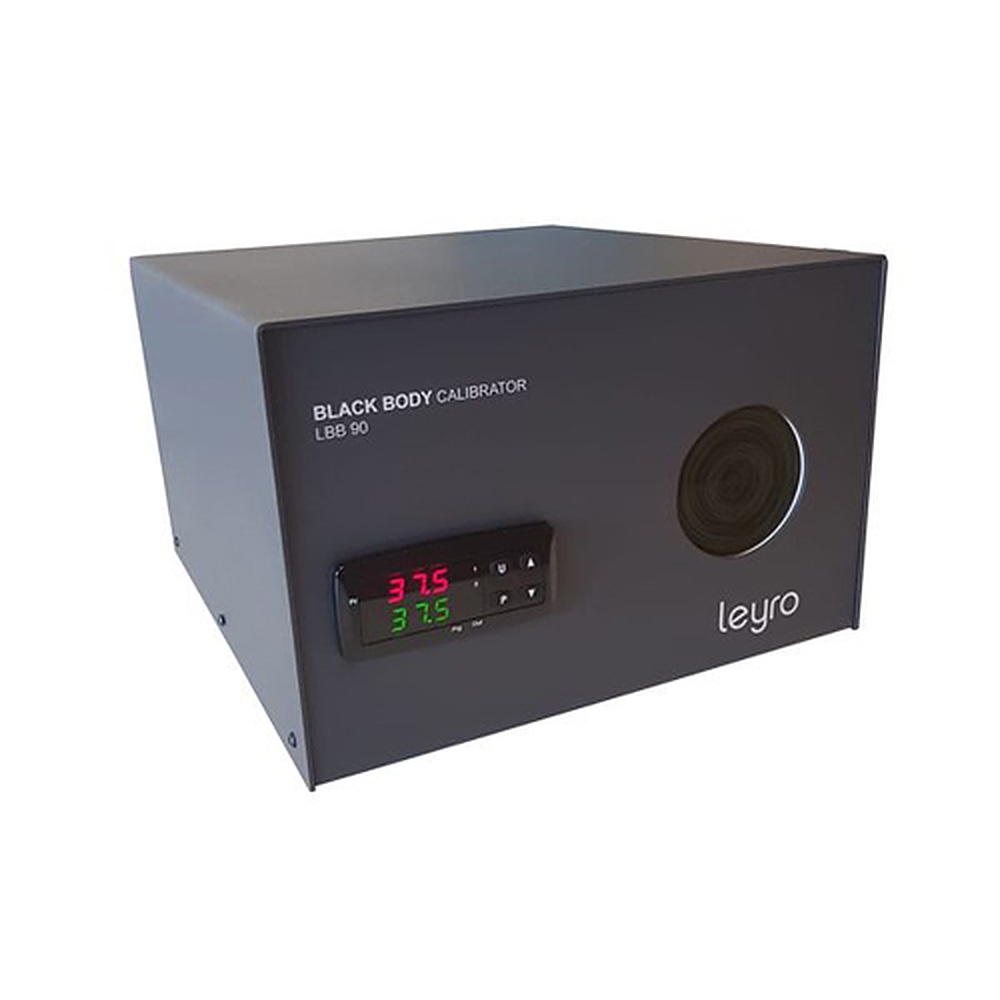

Leyro LBB90 블랙 바디

MODEL: LBB90
브랜드: LEYRO INSTRUMENTS

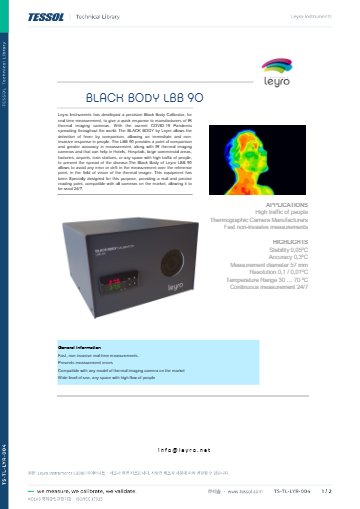

제품 자료: 데이터시트

제품문의 구매하기

작업대에서 적외선 측정의
기준점을 만드는 블랙바디

Leyro LBB 90 블랙바디

견적 받기

Leyro 국내 정식 공급 파트너

Leyro LBB 90은 지름 57 mm 타깃을 30 ~ 70 °C로 유지하고 안정도 ±0.03 °C를 갖춘 탁상·휴대 겸용 블랙바디(Blackbody)입니다. 열화상 카메라와 적외선 온도계의 기준점을 작업대에서 만듭니다.

기본 분해능은 0.1 °C이고 0.01 °C는 옵션이며, 0 ~ 50 °C 환경에서 운용하는 4.8 kg 본체는 작업대에 두거나 들고 이동합니다. (주)테솔이 국내에 공식 공급합니다.

겸용

탁상 · 휴대 설치

0.96 ± 0.02

타깃 방사율

30 ~ 70 °C

온도 범위

4.8 kg

본체 무게

특징

높은 안정도와
탁상·휴대 겸용

핵심 특징	현장에서 달라지는 점
높은 온도 안정도	타깃 온도 변동이 작아 열화상 카메라와 온도계의 지시값 차이를 더 정밀하게 판정합니다.
탁상 · 휴대 겸용	작업대에 두고 점검하다가 현장으로 들고 이동해 같은 기준점을 사용합니다.
분해능 옵션	기본 0.1 °C에 상위 분해능 옵션을 선택해 미세한 변화까지 기록합니다.
소형 원형 타깃	열화상 카메라 시야 안의 참조점과 스팟이 작은 온도계의 기준면이 됩니다.
사용 환경 온도 규정	사용 환경 온도 범위가 규정되어 있어 설치 장소 조건을 사전에 검토합니다.
소급 교정 성적서 포함	3.1 형식 소급 교정 성적서가 함께 동봉되어 입고 기록에 첨부합니다.

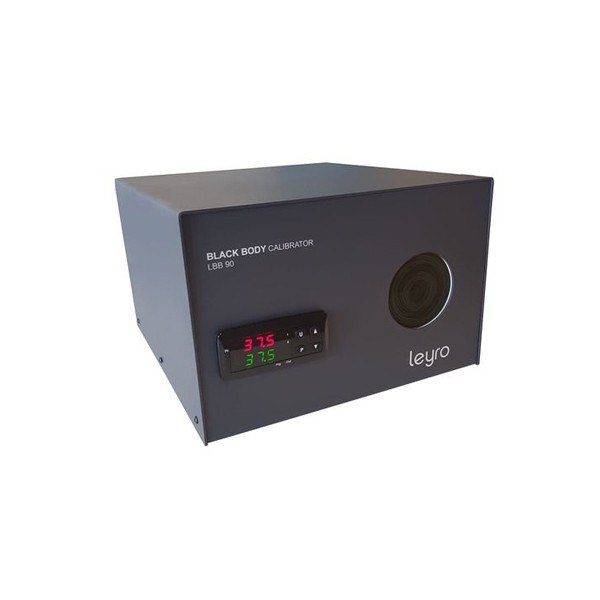

전면 표시창과 개구부가 보이는 블랙 바디 본체

성적서 해석

접촉 기준 성적서의
해석 방법

접촉 기준으로 작성된 성적서

LBB 90에 포함된 소급 교정 성적서(3.1 형식)는 기준 RTD 프로브로 확인한 접촉 기준입니다. 적외선으로 측정하는 값의 불확도가 아니므로 온도계 점검의 불확도 평가는 별도로 산정하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위 안에서 안내합니다.

작업대 점검

작업대 점검과
스팟 조건

작업대 위 점검 기준

LBB 90을 작업대에 두고 적외선 온도계와 열화상 카메라를 전 구간에서 확인합니다. 열화상 카메라 시야 안에 두면 감시 라인의 기준점이 되며, 스팟은 57 mm 타깃의 3분의 1인 약 19 mm 이하로 맞추세요.

사양

탁상 · 휴대 겸용
전체 사양

항목	사양
온도 범위	30 ~ 70 °C
타깃 지름	57 mm
방사율	0.96 ± 0.02
정확도	0.3 °C
안정도	±0.03 °C
분해능	0.1 °C (0.01 °C 옵션)
형태	탁상 · 휴대 겸용
전원	100 / 240 V AC 50/60 Hz, 최대 86 W
사용 환경 온도	0 ~ 50 °C
크기 (W × L × H)	230 × 250 × 150 mm
무게	4.8 kg
원산지	스페인
성적서	소급 교정 성적서 (3.1 형식, 접촉 기준)

활용 분야

작업대 기준점
현장

열화상 카메라 기준 — 시야 안에 두고 감시 라인의 기준점으로 사용합니다.
적외선 온도계 점검 — 설정 온도 구간에서 온도계 지시값을 확인합니다.
작업대 점검 — 탁상에 두고 적외선 온도계와 열화상 카메라를 비교합니다.
현장 이동 점검 — 휴대형으로 필요한 곳에 옮겨 운용합니다.

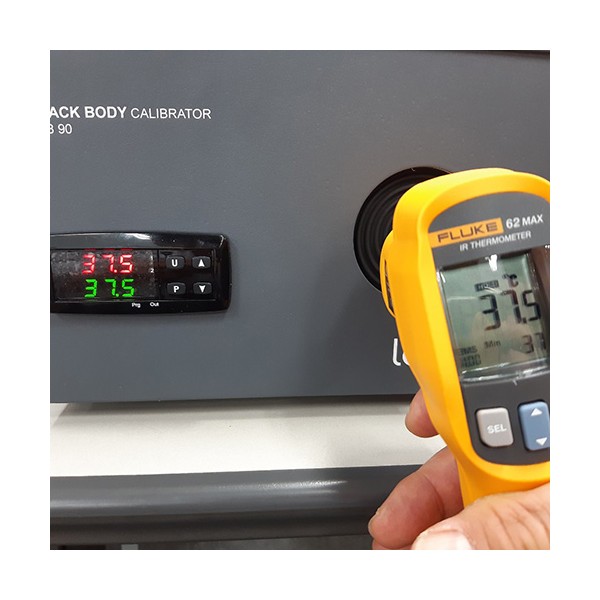

적외선 온도계로 블랙 바디 표면을 측정하는 모습

선택 가이드

LBB 90과
LBB 70 비교

항목	LBB 90	LBB 70
온도 범위	30 ~ 70 °C	30 ~ 70 °C
타깃 지름	57 mm	57 mm
방사율	0.96 ± 0.02	0.96 ± 0.02
정확도	0.3 °C	±0.3 °C
안정도	±0.03 °C	±0.05 °C
분해능	0.1 °C (0.01 °C 옵션)	0.1 °C
형태	탁상 · 휴대	소형 · M6 삼각대 어댑터
크기 (W × L × H)	230 × 250 × 150 mm	142 × 225 × 150 mm
무게	4.8 kg	2 kg

구성·옵션

타깃과
전원 구성

구분	내용
타깃 방사율	0.96 ± 0.02
전원	100 / 240 V AC 50/60 Hz, 최대 86 W
성적서	소급 교정 성적서 (3.1 형식, 접촉 기준)
선택 옵션	0.01 °C 분해능

LBB 90과 함께 고르는
블랙바디

Leyro LBB 70 블랙바디 (30 ~ 70 °C)
Baluntech BL671 휴대형 평판 블랙바디 (30 ~ 50 °C)
Fluke Calibration 9132 · 9133 휴대형 적외선 교정기

LBB 90의 안정도는 어느 수준입니까?
±0.03 °C입니다. 분해능은 기본 0.1 °C이며 상위 분해능은 옵션입니다.
LBB 90은 접촉식 센서용 드라이블록과 같은 장비입니까?
아니요, 블랙바디입니다. 적외선으로 측정하는 타깃을 만들며 접촉식 온도 센서 교정은 드라이블록으로 합니다.
LBB 90 사용 시 온도계 방사율은 얼마로 설정합니까?
교정기에 명시된 방사율 0.96 ± 0.02로 설정합니다. 온도계 방사율이 고정형이면 상담으로 구성을 확인하세요.
LBB 90의 전원과 사용 환경은 어떻게 됩니까?
100 / 240 V AC 50/60 Hz에서 최대 86 W를 사용합니다. 사용 환경 온도는 0 ~ 50 °C입니다.
