Baluntech BL505 듀얼 피스톤 압력 천칭

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL505는 마스터와 슬레이브 피스톤의 힘 균형으로 −0.1 ~ 1 MPa를 다루는 듀얼 피스톤 압력 천칭(프레셔 밸런스, Dual Piston Pressure Balance)입니다. 진공 · 복합 게이지와 저압 압력계를 장비를 바꾸지 않고 이어서 교정할 수 있습니다.

0.01 % 등급은 0 부근인 −0.01 ~ 0.01 MPa 구간에서 읽음값 비율 대신 ±1 Pa 고정 오차로 정해집니다. 그래서 압력이 0에 가까운 시험점에서도 기준기 오차의 상한이 분명합니다. 이 압력 천칭은 (주)테솔이 국내에 공식 공급합니다.

0.25 · 0.6 · 1 MPa

모델별 상한 압력 (하한은 −0.1 MPa)

0.01 · 0.02 %

정확도 등급 (읽음값)

모터 회전

분동 자동 회전

LED 표시

피스톤 위치 · 온도 · 습도

특징

진공과 양압을
한 대로 교정하는 BL505

핵심 특징	현장에서 달라지는 점
두 피스톤 균형	마스터와 슬레이브 피스톤의 힘 균형으로 압력을 정하므로 진공과 양압의 기준이 같은 구조에서 나옵니다.
모터 분동 회전	모터가 분동을 자동으로 돌리므로 시험점마다 손으로 회전시키는 수고가 줄어듭니다.
LED 표시	피스톤 위치와 온도, 습도를 함께 표시하므로 부상 상태와 주변 조건을 한 화면에서 확인하고 기록할 수 있습니다.
복합 게이지 교정	부르동관 압력계와 진공 · 복합 게이지, 정밀 스프링관 진공계를 같은 베이스에서 교정할 수 있습니다.
수동 펌프 옵션	수동 공압 핸드 펌프를 옵션으로 갖추면 외부 압력원이 없는 자리에서도 압력을 올릴 수 있습니다.

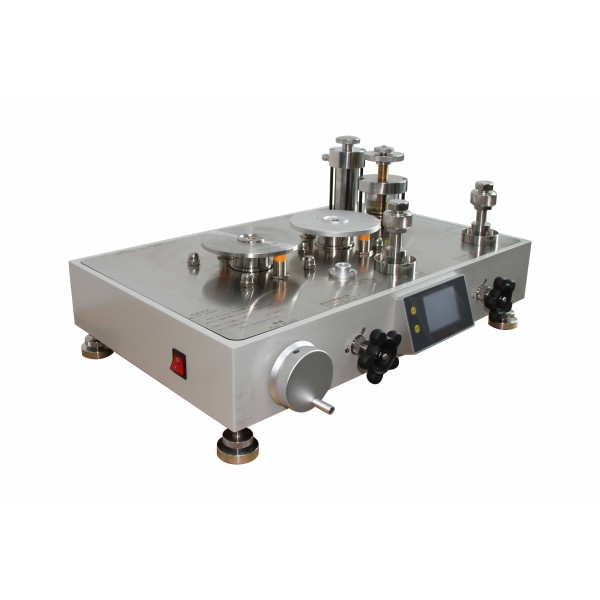

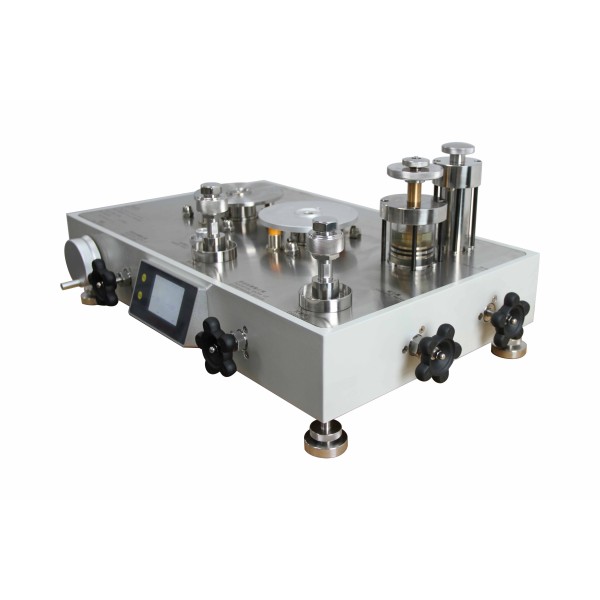

피스톤과 터치 화면, 밸브가 있는 압력 균형기 사선 모습

작동 원리

마스터·슬레이브
두 피스톤의 힘 균형

양압과 진공에서 반대로 움직이는 피스톤

양압을 걸면 슬레이브 피스톤이 올라가고 마스터 피스톤이 내려가며, 진공에서는 반대로 움직입니다. 분동을 얹어 균형을 되찾았을 때의 압력이 기준값이 됩니다. 이 구조 덕분에 진공과 양압을 장비를 바꾸지 않고 이어서 교정할 수 있습니다.

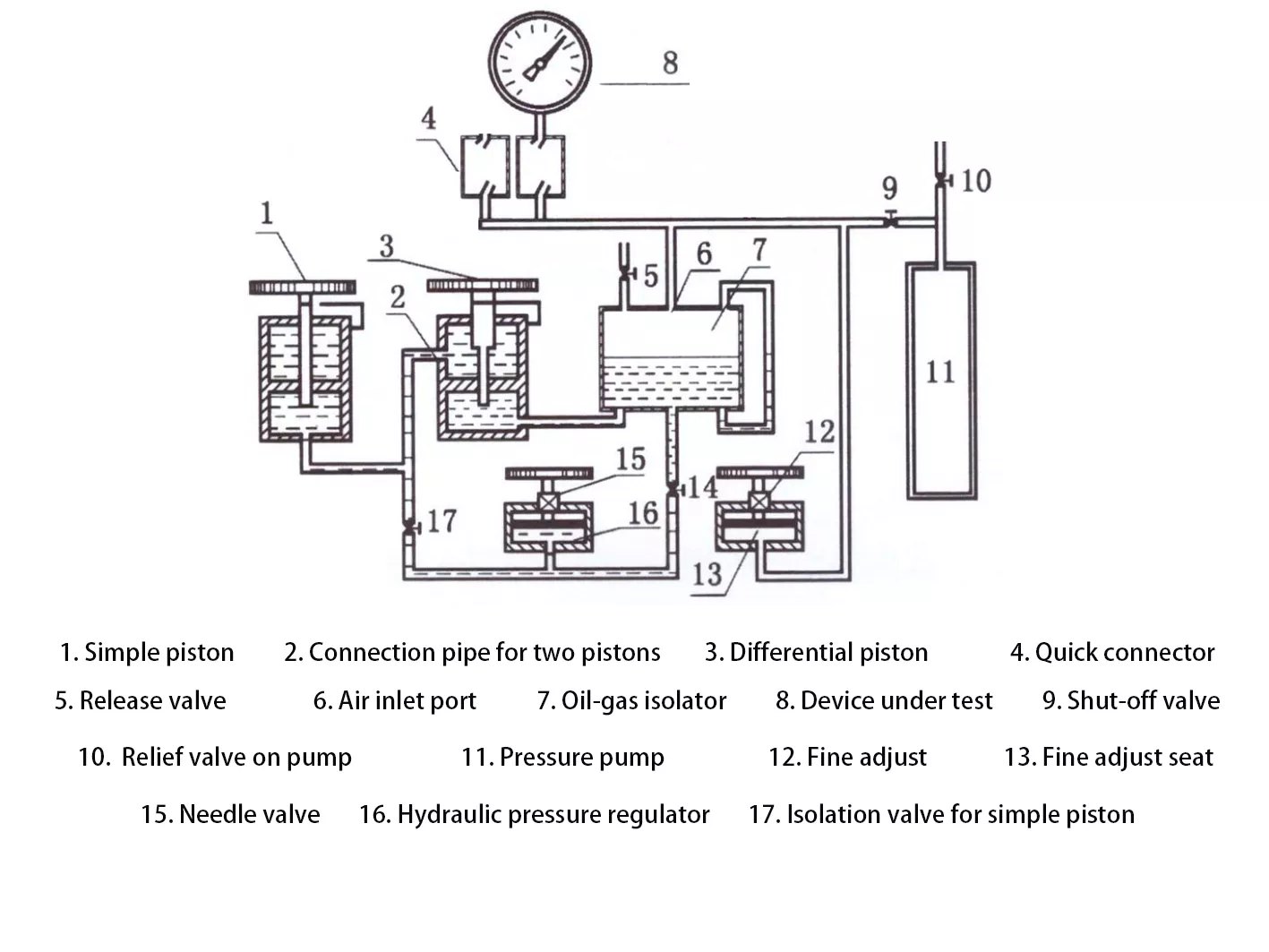

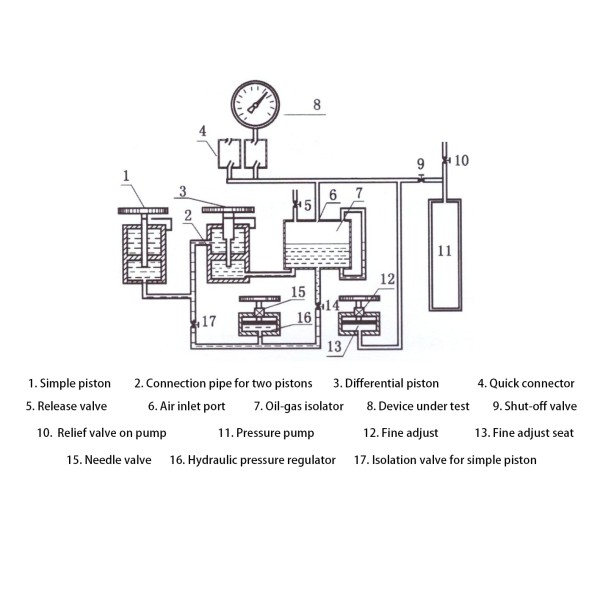

피스톤과 밸브의 유로 연결을 나타낸 구성도

복합 게이지 교정

진공 눈금부터
압력 눈금까지

복합 게이지를 연결한 교정

부르동관 압력계와 진공 · 복합 게이지를 −100 kPa부터 1 MPa까지 이어서 교정합니다. 바늘이 음압 쪽에서 양압 쪽으로 넘어가는 구간을 한 번의 연결로 시험하므로, 연결을 바꾸면서 생기는 누설 위험이 줄어듭니다. 진공과 압력 모드를 전환하는 분동식이 필요하면 BL506을, 아주 낮은 압력에는 BL507을 검토하세요.

오차 구간

0 부근과 그 밖의
오차 기준

정확도 등급은 구간에 따라 다른 방식으로 적용됩니다. 진공 쪽과 양압 쪽은 읽음값에 대한 비율이고, 0 부근의 −0.01 ~ 0.01 MPa에서는 압력과 무관한 고정값입니다.

0.01 % 등급 — 진공 쪽과 양압 쪽은 읽음값의 ±0.01 %, 0 부근은 ±1 Pa.
0.02 % 등급 — 진공 쪽과 양압 쪽은 읽음값의 ±0.02 %, 0 부근은 ±2 Pa.
양압 쪽 상한은 모델마다 0.25 MPa, 0.6 MPa, 1 MPa로 다릅니다.

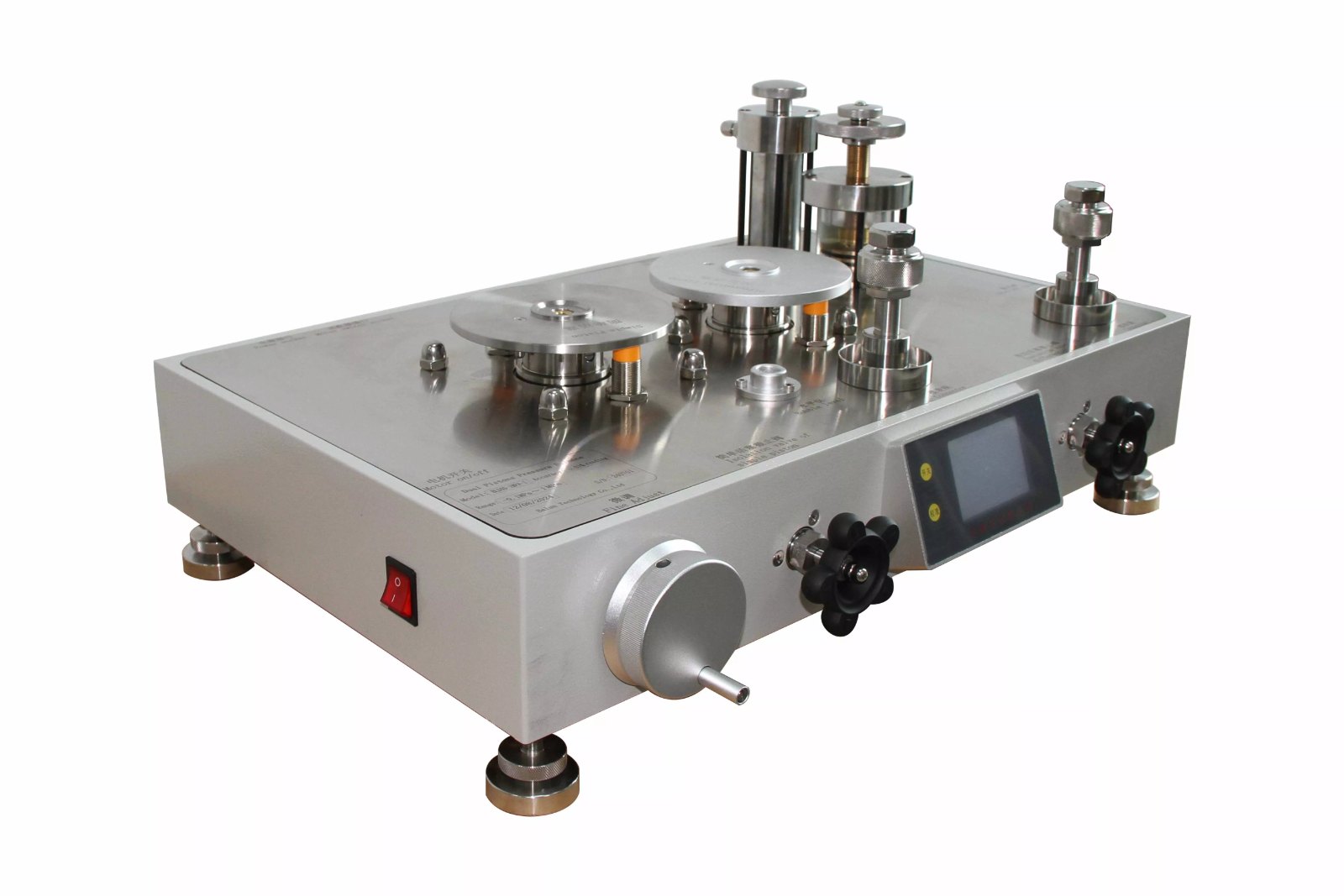

전원 스위치와 조절 노브가 보이는 압력 균형기 우측면

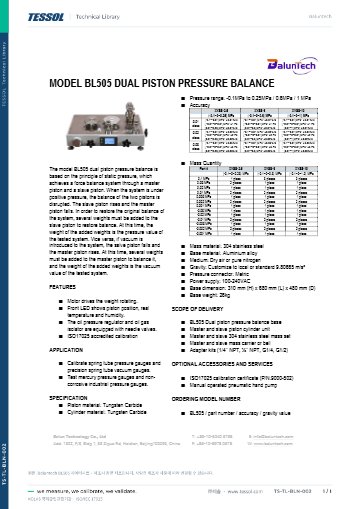

사양

BL505 범위와
정확도 등급

항목	사양
범위	BL505-250KPA −0.1 ~ 0.25 MPa · BL505-600KPA −0.1 ~ 0.6 MPa · BL505-1MPA −0.1 ~ 1 MPa
정확도 등급	읽음값의 0.01 % (-01) 또는 0.02 % (-02)
0.01 % 등급 오차	−0.1 ~ −0.01 MPa 읽음값의 ±0.01 % · −0.01 ~ 0.01 MPa ±1 Pa · 0.01 MPa ~ 상한 읽음값의 ±0.01 %
0.02 % 등급 오차	−0.1 ~ −0.01 MPa 읽음값의 ±0.02 % · −0.01 ~ 0.01 MPa ±2 Pa · 0.01 MPa ~ 상한 읽음값의 ±0.02 %
매체	건조 공기 또는 순수 질소 구동, 오일 윤활
피스톤 / 실린더	탄화텅스텐 / 탄화텅스텐
분동 / 배관 / 베이스	304 스테인리스강 / 316L 스테인리스강 / 알루미늄 합금
회전 · 표시	모터 분동 회전 · LED 피스톤 위치 · 온도 · 습도 표시
중력	현지 중력 또는 표준 9.80665 m/s² 맞춤
전원	100 ~ 240 VAC
베이스 크기 · 무게	310 (H) × 680 (L) × 480 (D) mm · 약 40 kg
구성품	베이스, 단순 · 차동 피스톤-실린더 유닛, 단순 · 차동 분동 세트(×2), 분동 캐리어(×2), 어댑터 키트, 고정구, 플렉시블 호스, 리드선, 주사기, 매뉴얼, 전원 어댑터 · 코드
분동 구성 (양압)	0.1 MPa × 1 · 5 · 9 (250 kPa · 600 kPa · 1 MPa 모델) · 0.05 MPa × 2 · 0.02 MPa × 1 · 0.01 MPa × 2 · 0.005 MPa × 1 · 0.002 MPa × 2 · 0.001 MPa × 1
분동 구성 (진공)	−0.05 MPa × 1 · −0.02 MPa × 1 · −0.01 MPa × 2 · −0.005 MPa × 1 · −0.002 MPa × 2 · −0.001 MPa × 1
연결	미터 나사
어댑터 키트	1/4″ NPT · 1/2″ NPT · G1/4 · G1/2
옵션	ISO 17025 교정 인증서 (P/N CAL-505) · 수동 공압 핸드 펌프

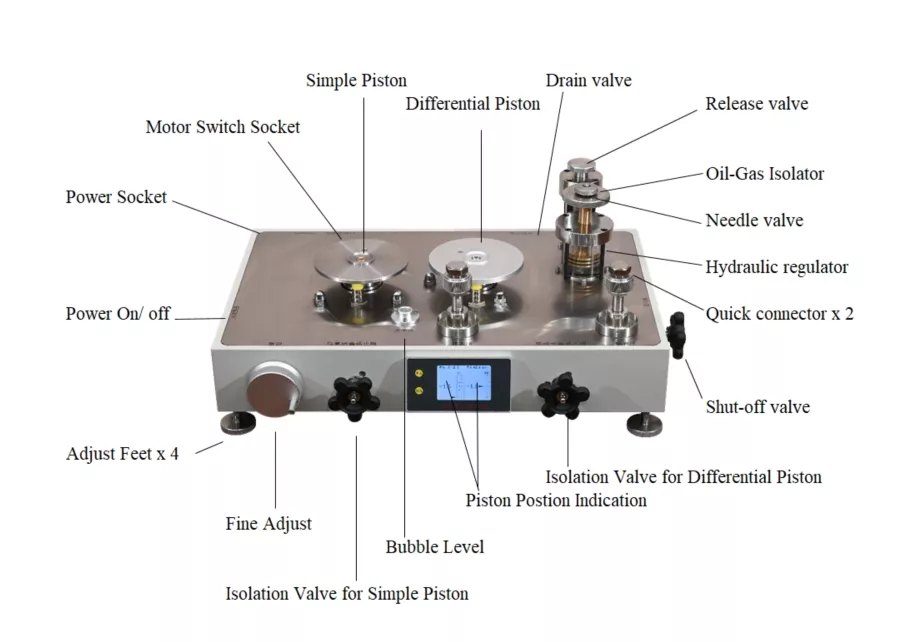

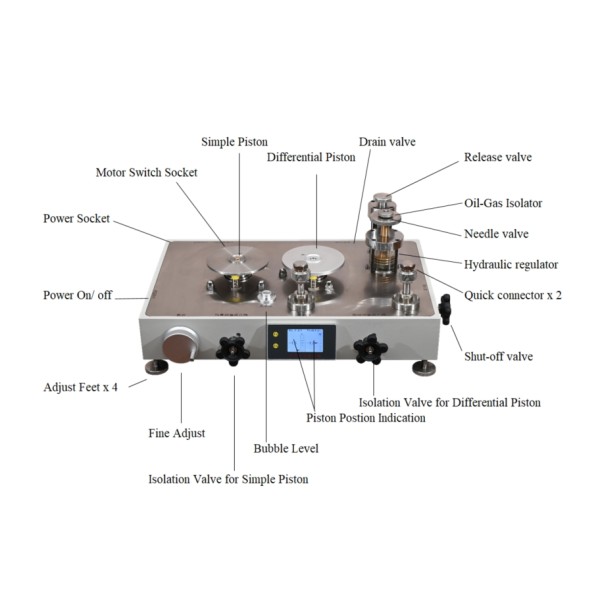

압력 균형기 각 부 명칭을 표시한 안내도

활용 분야

진공 · 복합 게이지
교정 현장

부르동관 압력계 — 진공부터 1 MPa까지 이어서 교정합니다.
진공 · 복합 게이지 — −100 kPa부터 기준 교정에 사용합니다.
저압 압력계·트랜스미터 — 기준 압력으로 점검합니다.
수은 압력계와 비부식 산업용 압력계 — 기준 압력으로 시험합니다.

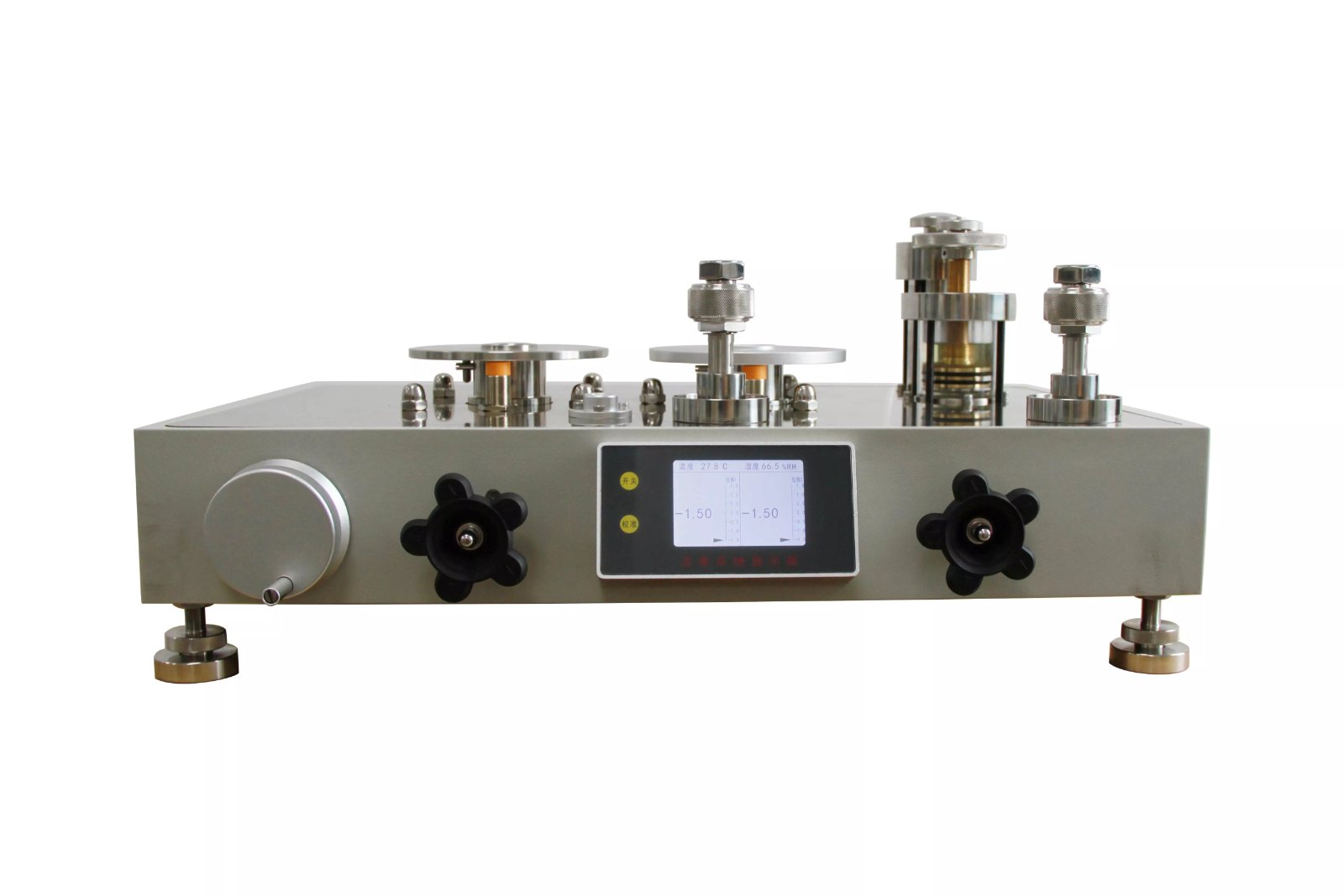

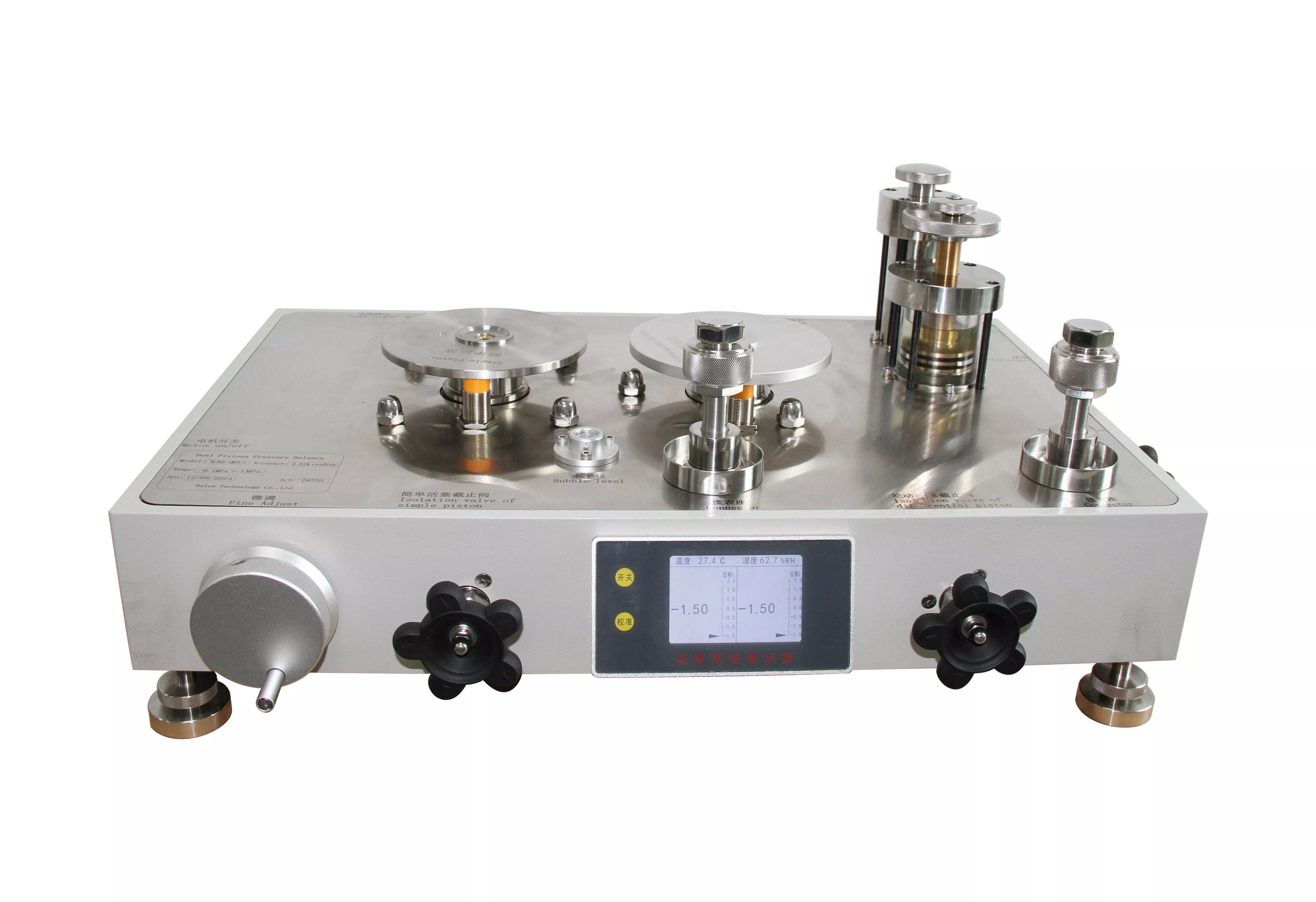

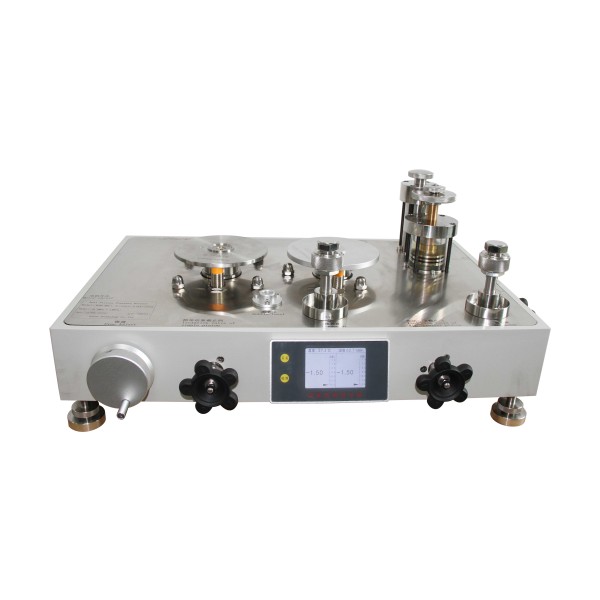

터치 화면과 밸브 핸들이 보이는 압력 균형기 정면

선택 가이드

진공 · 저압
모델 비교

이럴 때	권장 모델	선택 이유
진공과 양압을 두 피스톤으로 이어서 볼 때	BL505	마스터 · 슬레이브 구조라 진공에서 양압까지 연결을 바꾸지 않고 교정합니다.
진공과 압력 모드를 바꿔 쓰는 분동식이 필요할 때	BL506	진공 모드를 −100 kPa부터 다루고 압력 모드로 전환할 수 있습니다.
1 kPa 근처의 낮은 압력까지 필요할 때	BL507	20 cm² 피스톤을 사용해 1 kPa 근처의 저압까지 다룹니다.
기체 압력을 10 MPa까지 필요할 때	BL502	질소나 건조 공기로 10 MPa까지 만들어 고압 기체 계기까지 다룹니다.

구성·옵션

BL505 구성품과
주문 코드

구성품 — 베이스, 피스톤-실린더 유닛, 분동 세트(×2), 분동 캐리어(×2), 어댑터 키트, 플렉시블 호스, 전원 어댑터, 매뉴얼.
옵션 — ISO 17025 교정 인증서(P/N CAL-505), 수동 공압 핸드 펌프.
주문 코드 — BL505-250KPA · BL505-600KPA · BL505-1MPA, 끝 숫자 01 · 02는 정확도 등급입니다.

교정 연계

기준기의 피스톤-실린더 유효단면적과 분동 질량은 KOLAS 인정 교정기관의 성적서로 국가측정표준(KRISS)에 소급할 수 있습니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

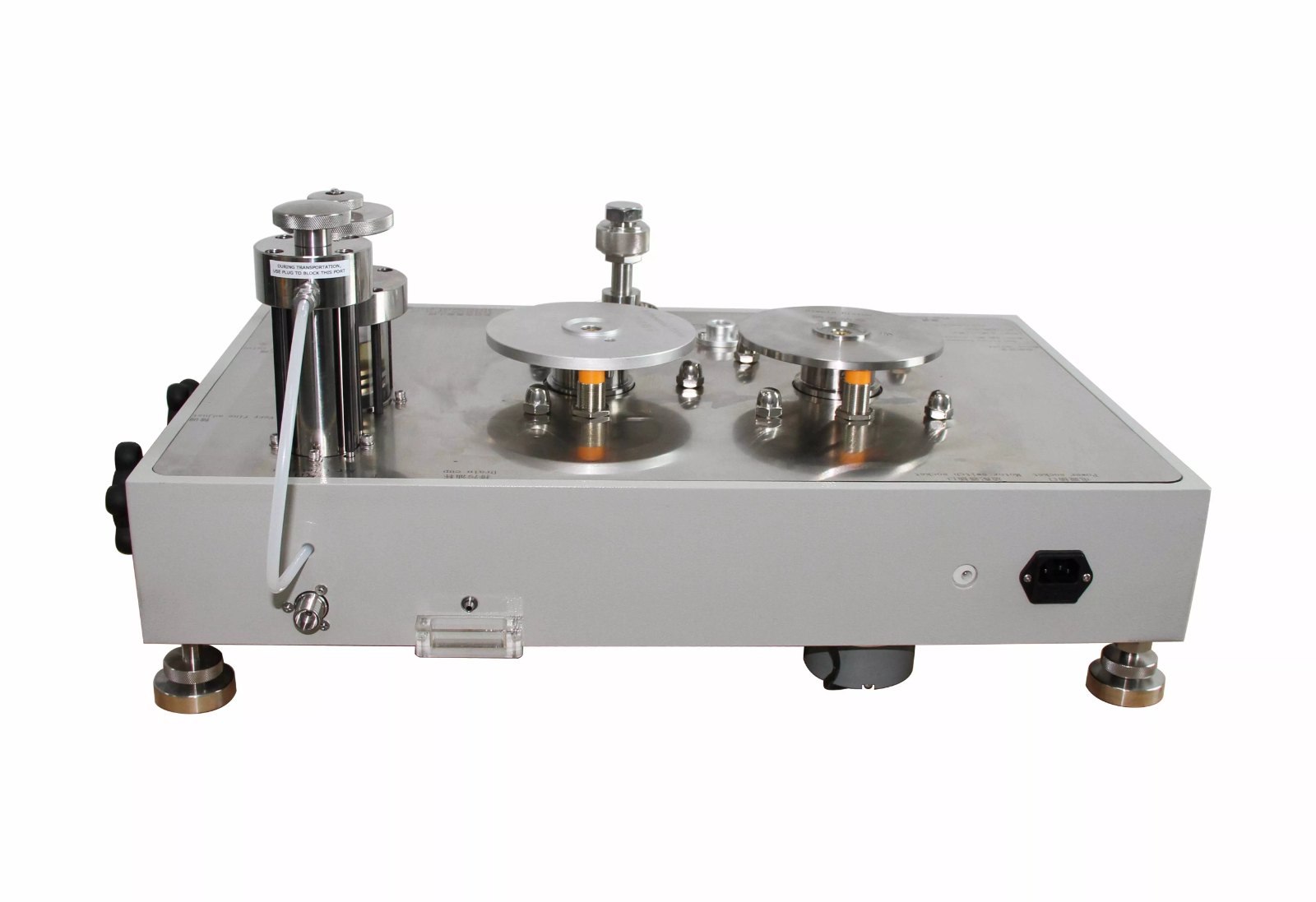

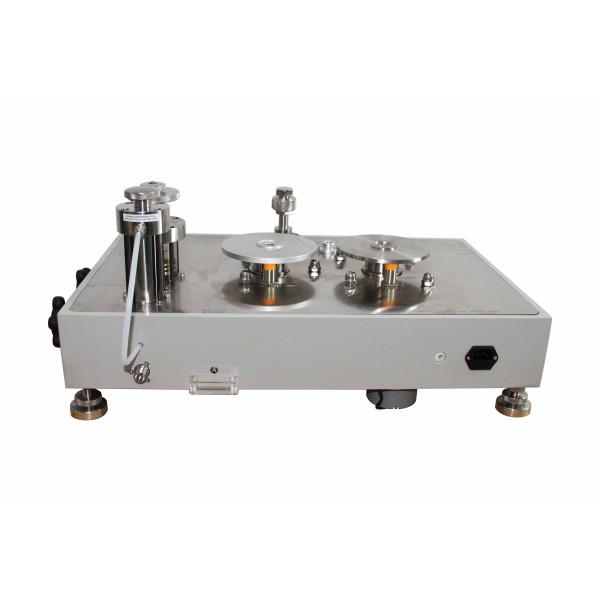

피스톤과 전원 단자가 보이는 압력 균형기 측면

BL505와 비교할
진공·저압 기준기

Baluntech BL506 진공 분동식 압력교정기 (−100 kPa 게이지)
Baluntech BL507 저압 분동식 압력교정기 (20 cm² 피스톤)
Baluntech BL522 자동 기체 피스톤 게이지

BL505의 −100 kPa는 절대 진공입니까?
아닙니다. 대기압을 0으로 둔 게이지압입니다. 실제로 도달하는 진공은 펌프 성능에 따라 달라집니다.
BL505 주문 코드 끝의 숫자는 무엇을 뜻합니까?
정확도 등급입니다. 01은 0.01 %, 02는 0.02 %를 뜻합니다. 주문 때 설치 장소의 중력값도 함께 알려 주세요.
BL505의 정확도 등급은 불확도와 같습니까?
아닙니다. 측정 압력에 대한 최대허용오차 등급이며, 포함 인자(k)가 붙은 불확도는 교정 성적서로 정해집니다.
분동을 설치 장소의 중력에 맞춰 제작할 수 있습니까?
네, 분동을 설치 장소의 중력값 또는 표준중력 9.80665 m/s²에 맞춰 제작합니다. 대전처럼 표준중력과 차이가 있는 지점에서는 표준중력 기준 분동이 표시보다 약 0.085 % 낮은 압력을 만듭니다.
BL505와 BL506은 무엇이 다릅니까?
BL505는 마스터 · 슬레이브 두 피스톤의 균형으로 진공과 양압을 다루고, BL506은 진공과 압력 모드를 전환하는 분동식입니다. 주문 등급은 BL505가 0.01 %까지, BL506이 0.005 %까지입니다.
