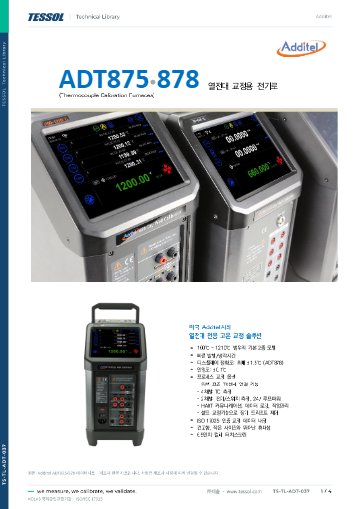

제품 자료
제품문의 구매하기

고온 공정의 열전대를
현장에서 교정하는 휴대형 전기로

Additel ADT875-1210 · ADT878-1210 휴대형 열전대 전기로

견적 받기

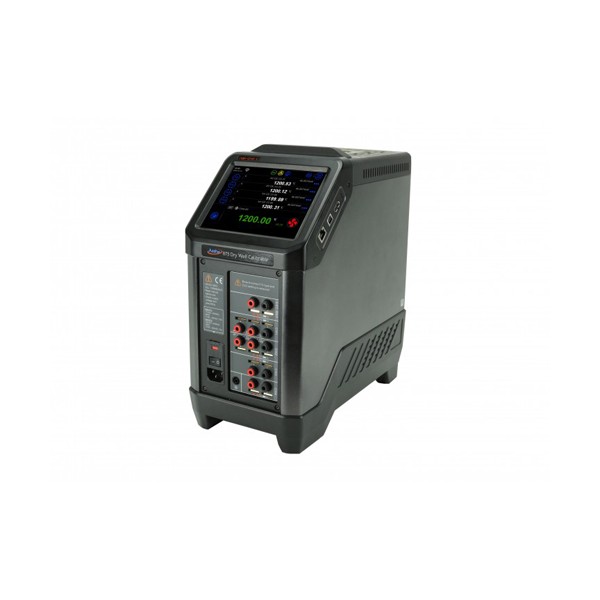

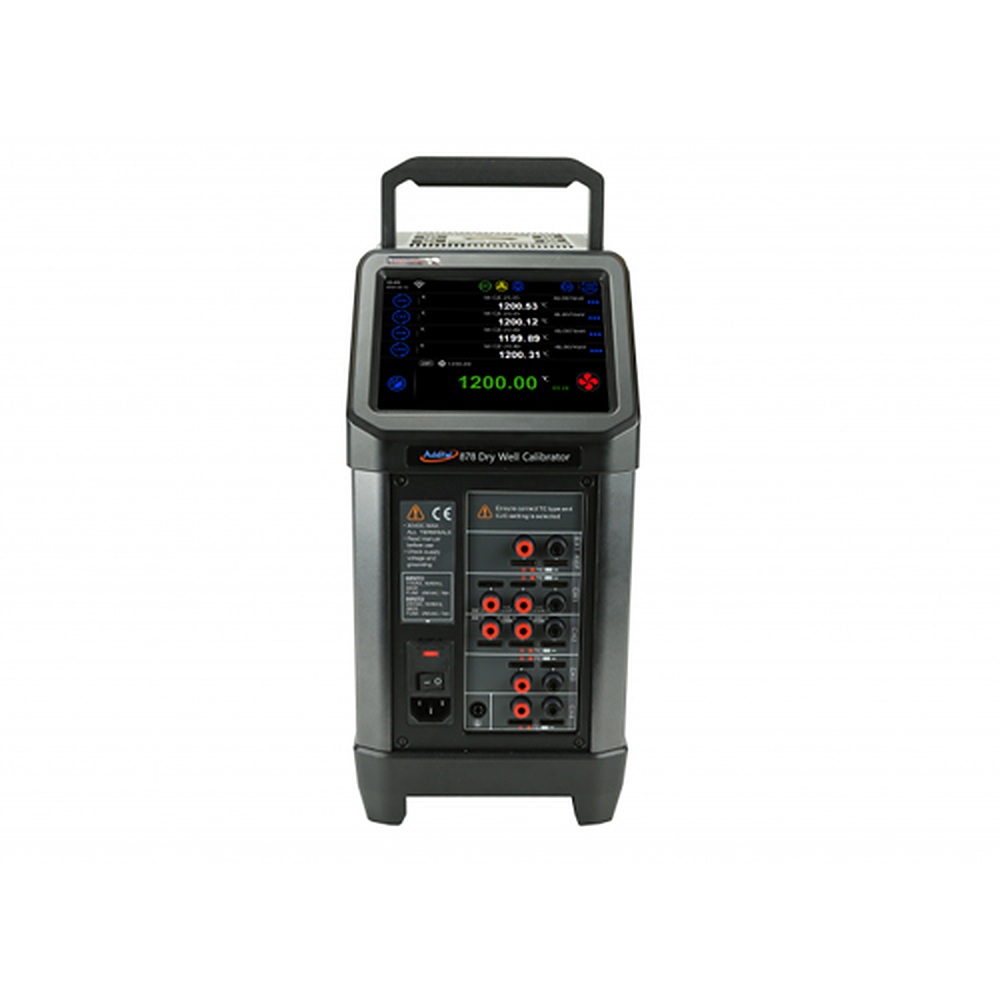

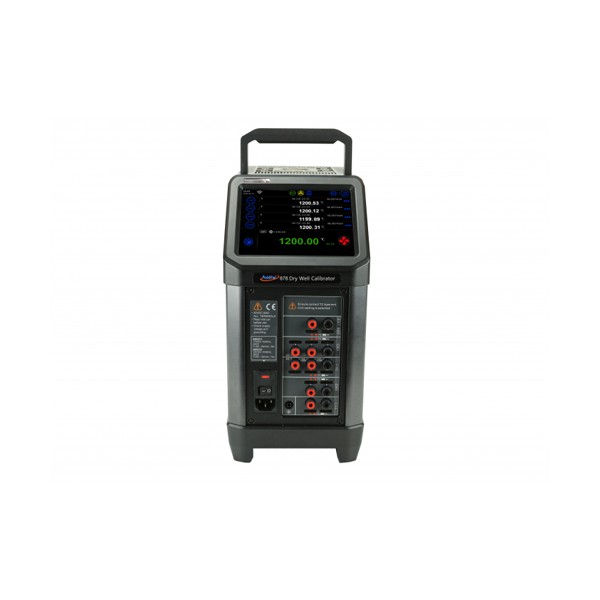

Additel ADT875-1210과 ADT878-1210은 100 ~ 1210 °C를 3존 제어로 유지하는 휴대형 수직 열전대 전기로(Thermocouple Calibration Furnace)입니다. 기본형 875-1210과 정밀급 878-1210 가운데 필요한 정밀도에 맞춰 고를 수 있으며, 열처리 설비와 고온 공정의 열전대를 현장에서 비교 교정합니다.

특허 받은 윈드터널 기술이 상부 공기 출구의 온도를 안정시켜 안정도 ±0.1 °C를 유지합니다. 6.5인치 터치스크린은 드라이웰과 같은 플랫폼이어서 조작 방식도 같습니다. ISO/IEC 17025 인정 교정 데이터가 포함된 이 전기로는 (주)테솔이 국내에 공식 공급합니다.

100 ~ 1210 °C

3존 제어 온도 범위

±0.1 °C

안정도

10.6 kg

휴대형 본체 무게

50 / 55분

1210 °C 도달 (875 / 878)

특징

현장 고온 교정에
필요한 구성

핵심 특징현장에서 달라지는 점
윈드터널 기술(특허)주변 공기의 영향을 줄여 상부 공기 출구 온도를 정밀하게 제어하므로 인서트 상단의 편차가 줄어듭니다.

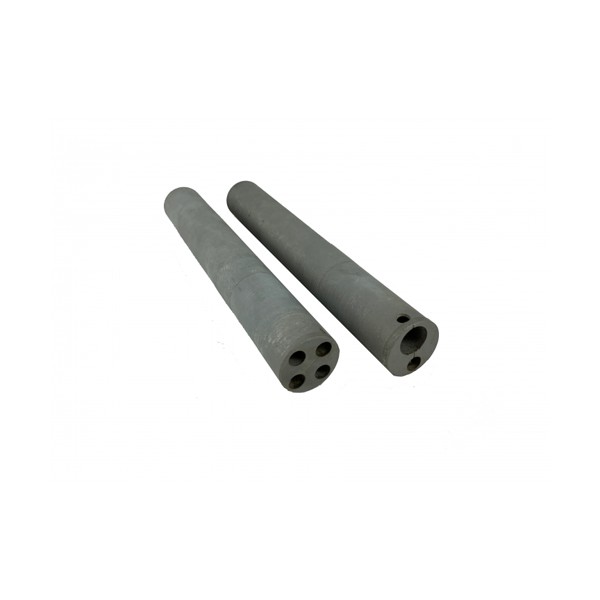

3존 구성과 금속 인서트수직 온도 경사를 억제해 인서트 안의 열전대가 같은 온도 조건에 놓입니다.
휴대형 설계장비를 열처리 설비까지 옮겨 열전대를 분리하지 않고 현장에서 교정합니다.
TC · 트랜스미터 · 고온 PRT 교정세 종류 센서를 한 장비로 점검해 고온 공정의 교정 장비 수를 줄입니다.
PC 옵션외부 기준 센서로 온도를 제어하고 다채널을 읽어 비교 교정을 한 화면에서 처리합니다.
ISO/IEC 17025 인정 교정 데이터인정 교정 데이터가 포함되어 있어 도입 직후부터 소급성을 확인할 수 있습니다.

현장 교정

열처리로·가마
센서 검증

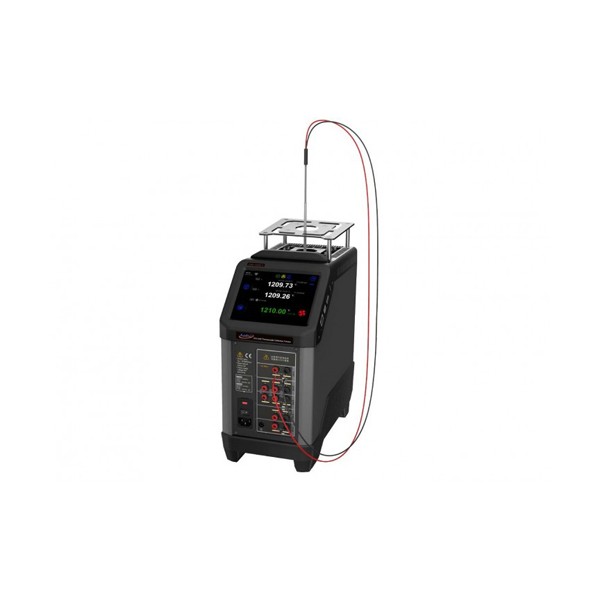

기준 열전대와 피교정 열전대를 같은 인서트에 삽입

열처리 설비와 고온 공정의 열전대를 현장에서 비교 교정합니다. 기준 열전대와 피교정 열전대를 같은 인서트에 같은 깊이로 넣으며, 터치 화면이 드라이웰 시리즈와 같아 교정 담당자가 별도 교육 없이도 조작할 수 있습니다.

모델 차이

875-1210과
878-1210의 차이

878-1210은 정밀급으로 표시 정확도가 ±1.0 ~ ±1.5 °C, 축방향 균일도가 ±0.4 ~ ±1.0 °C로 875-1210보다 좁습니다. 878의 사양은 XR 인서트를 장착했을 때 적용되고, 875-1210은 XR과 XS 인서트를 모두 사용하므로 인서트 침지 깊이(XR 138 mm, XS 116 mm)에 교정할 열전대가 들어가는지 먼저 확인하세요.

PC 옵션

PC 옵션과
외부 센서 제어

기준 채널과 시험 채널 4개로 문서화

PC(Process Calibrator) 옵션은 기준 열전대 채널에 시험 채널 4개를 추가하고, 내장 센서 대신 외부 기준 센서로 온도를 제어합니다. 작업은 1,000개까지 저장되며 작업당 As-found와 As-left 결과 10개를 기록하고 화면 스냅샷을 남깁니다. 적재 영향은 ±0.5 °C입니다.

사용 방법

ADT875-1210·ADT878-1210
작업 실행과 SCPI 원격 제어

ADT875-1210과 ADT878-1210은 USB(Device), RJ45, Wi-Fi, Bluetooth로 PC와 연결하고, 화면의 Device Center와 Test Center로 교정 작업을 만들어 실행합니다. 원격 제어에는 SCPI 명령을 사용합니다.

소프트웨어·도구하는 일
Device Center · Test Center피교정 열전대 등록, 교정 작업 생성과 실행
USB (Device) · RJ45 · Wi-Fi · BluetoothPC와 원격 연결, USB Driver 제공
Cloud Service클라우드 서버로 데이터 업로드
Programming Commands for 875-1210 and 878-1210SCPI 원격 명령 문서

처음 연결하는 순서

순서할 일
1Ethernet은 DHCP 또는 Manual로 IP를 정하고, Wi-Fi는 WLAN을 켜서 접속점을 선택하세요.
2Device Center에서 피교정 열전대의 형식, 이름, 일련번호를 등록합니다.
3Test Center에서 Add Task로 작업을 만들고 등록한 열전대를 골라 온도점을 설정하세요.
4기준 열전대와 피교정 열전대를 같은 인서트에 같은 깊이로 넣습니다.
5작업 화면에서 수동 또는 자동 모드로 시작하면 자동 모드는 모든 설정점을 차례로 진행합니다.

ADT875-1210·ADT878-1210 SCPI 명령 예시

명령하는 일
*IDN?장비 식별 정보 확인
MEASure[:SCALar][:TEMPerature]?현재 상태와 온도 데이터 읽기
[SOURce:]TEMPerature:TARGet <target_Temperature>,<unitId>목표 온도 설정(자동 제어)
[SOURce:]TEMPerature:STATus:MEASure측정 상태로 전환
[SOURce:]TEMPerature:STABility?온도 제어 변동률 읽기

명령 끝에는 \r\n, \r, \n, \0 중 하나의 종단 문자를 붙여야 합니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 Programming Commands 문서를 함께 확인하세요.

Wi-Fi를 켜면 컨트롤러의 시리얼 포트가 닫히고, Wi-Fi를 켜고 연결하는 동안에는 이더넷으로만 통신하므로 원격 제어 중에는 연결 방식을 바꾸지 마세요.

사양

875·878-1210
모델 비교 사양

항목ADT875-1210ADT878-1210
표시 정확도±1.2 °C (100 · 300 · 600 °C) / ±1.6 °C (900 °C) / ±2.0 °C (1210 °C)±1.0 °C (100 · 300 · 600 °C) / ±1.2 °C (900 °C) / ±1.5 °C (1210 °C)
축방향 균일도 (20 mm)±0.6 °C (100 °C) / ±1.2 °C (300 °C) / ±1.5 °C (600 · 900 · 1210 °C)±0.4 °C (100 °C) / ±0.8 °C (300 °C) / ±1.0 °C (600 · 900 · 1210 °C)
반경방향 균일도±0.2 °C (100 °C) / ±0.3 °C (300 °C) / ±0.4 °C (600 °C) / ±0.8 °C (900 °C) / ±1.0 °C (1210 °C)±0.2 °C (100 °C) / ±0.3 °C (300 °C) / ±0.4 °C (600 °C) / ±0.6 °C (900 °C) / ±0.8 °C (1210 °C)
인서트 침지 깊이XR 138 mm · XS 116 mmXR 138 mm
사용 인서트XR · XS 금속 인서트XR 금속 인서트
가열 시간 (23 → 1210 °C)50분55분
냉각 시간 (1210 → 300 °C)50분55분
냉각 시간 (300 → 50 °C)50분55분
PC 옵션 열전대 전압 정확도 (시험 채널 1 ~ 4)0.02% RDG + 8 µV0.01% RDG + 8 µV
PC 옵션 열전대 전압 정확도 (기준 채널)0.01% RDG + 2 µV0.005% RDG + 2 µV
PC 옵션 내부 CJC 정확도 (시험 채널 · 기준 채널)±0.35 °C · ±0.25 °C±0.30 °C · ±0.20 °C
PC 옵션 전류 정확도±(0.02% RDG + 2 µA)±(0.01% RDG + 2 µA)
PC 옵션 전압 정확도±(0.02% RDG + 2 mV)±(0.01% RDG + 0.6 mV)
PC 옵션 K형 열전대 측정 오차 (CJC 오차 제외)±0.182 °C (100 °C) ~ ±0.517 °C (1210 °C)±0.172 °C (100 °C) ~ ±0.382 °C (1210 °C)

시리즈 공통 사양

항목사양
온도 범위100 ~ 1210 °C
안정도±0.1 °C
적재 영향±0.5 °C
분해능 · 단위0.01 °C · °C, °F, K
안정화 시간일반 15분
공기 흐름 제어특허를 받은 윈드터널 기술
내부 구성3존 · 금속 인서트로 수직 경사 제어
교정 대상열전대 · 온도 트랜스미터 · 고온용 PRT
인서트 외경24.8 mm
교정 성적서ISO/IEC 17025 인정 교정 성적서와 데이터
정확도 보증 주위 온도8 ~ 38 °C
작동 환경0 ~ 50 °C, 0 ~ 90% RH (비응축), 고도 3000 m
보관 온도-20 ~ 60 °C
전원90 ~ 254 VAC, 45 ~ 65 Hz, 580 W
크기 (H × W × D)345 × 170 × 330 mm
무게10.6 kg
디스플레이6.5인치(165 mm) 컬러 터치스크린
통신USB A, USB B, RJ45, Wi-Fi, Bluetooth
표시 언어영어, 중국어, 일본어, 러시아어, 독일어
진동 · 충격 · 낙하진동 2 g(10 ~ 500 Hz, 면당 30분, 2면) / 충격 4 g 3회 / 낙하 500 mm
보증 기간1년

PC 옵션 사양 (ADT875PC · ADT878PC)

항목사양
열전대 형식S, R, K, B, N, E, J, T, L, U
열전대 전압 측정 범위시험 채널 1 ~ 4: -75 ~ 75 mV / 기준 채널: -18 ~ 18 mV, 분해능 0.0001 mV, 입력 임피던스 10 Ω 미만
전류 측정-30 ~ 30 mA, 분해능 0.0001 mA
전압 측정-12 ~ 12 V, -30 ~ 30 V, 분해능 0.0001 V, 입력 임피던스 1 MΩ 초과
24 V DC 출력24 V ±10%, 최대 60 mA
HART 통신선택 사양 (ADT875PC · ADT878PC)
온도 계수열전대 · 전류 · 전압 ±5 ppm/°C (0 ~ 8 °C, 38 ~ 50 °C)
스위치 테스트기계식 또는 전기식, 채널 1 · 2만 해당
문서화최대 1,000개 작업, 작업당 As-found · As-left 결과 10개, 화면 스냅샷, 자동 스텝 · ramp 기록
기능내장 센서와 외부 센서 제어, 셀프 교정, Quick-Push 커넥터

주문 정보

항목사양
기본 모델ADT875, ADT875PC, ADT878, ADT878PC
온도 범위 코드1210 (100 ~ 1210 °C, 23 °C 기준)
인서트 코드AR, DR, HR, FS, GS (XR, 침지 깊이 138 mm, 875 · 878 공용) / BS, CS, ES (XS, 침지 깊이 116 mm, ADT875 전용)
전원 옵션110 V, 220 V

활용 분야

고온 열전대를
현장에서 교정

  • 열처리 설비 — 열처리로와 가마의 열전대를 설비 가동 일정 사이에 교정합니다.
  • 어닐링·열처리 공정 — 공정 온도를 맡는 열전대를 설치 현장에서 정기 검증합니다.
  • 고온 센서 점검 — 산업용 온도 트랜스미터와 고온용 PRT를 함께 점검합니다.
  • 금속 가공 설비 — 가공 설비의 고온 센서를 기준 열전대와 비교해 점검합니다.

선택 가이드

정밀도와 형태로 고르는
Additel 열전대 교정 장비

이럴 때 (현장 조건·용량)권장 모델선택 이유
정밀급 비교 교정이 필요할 때ADT878-1210표시 정확도와 축방향 균일도가 875-1210보다 좁아 정밀 비교에 유리합니다.
휴대형 전기로를 기본 사양으로 도입할 때ADT875-1210XR · XS 인서트를 모두 사용할 수 있는 기본 사양이라 인서트 선택의 폭이 넓습니다.
660 °C 이하 드라이웰이 필요할 때ADT875-155 · 350 · 660660 °C 이하라면 전기로보다 표시 정확도가 좁은 드라이웰이 유리합니다.
수평형 튜브 교정이 필요할 때ADT850-12003존 수평형 실험실 전기로여서 긴 열전대를 튜브에 넣어 교정합니다.

구성·옵션

기본 구성품과
케이스·인서트 옵션

  • 기본 구성 — 전기로 본체, 선택 인서트와 절연체, 전원 케이블, USB 케이블, 인서트 제거 툴, 인정 교정 성적서, 매뉴얼. PC 옵션 모델에는 시험 리드 2세트(6개)가 포함됩니다.
  • 선택 사양 — 휠 달린 휴대 케이스 9915-878, 인서트 ADT110-87X-TCINSERT-XX, 9080 케이블 키트(S, R, K, J, T, E, N형).
  • S형 기준 열전대 AM1210-12 — 0 ~ 1300 °C, 1년 장기 드리프트 ±0.5 °C(1084.62 °C), 단기 안정도 ±0.2 °C, 선 지름 0.5 mm, 알루미나 외피 6 mm OD, 길이 305 mm.

교정 연계

인정 교정 데이터가 포함되어 있어도 사용 중에는 정기 교정으로 소급성을 유지해야 합니다. 재교정 시기가 되면 (주)테솔이 KOLAS 인정 범위에 드는 항목인지 먼저 확인해 안내해 드립니다.
