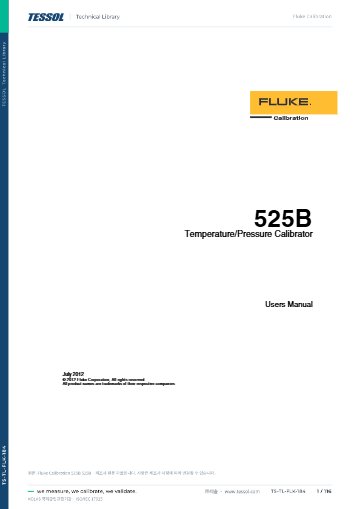

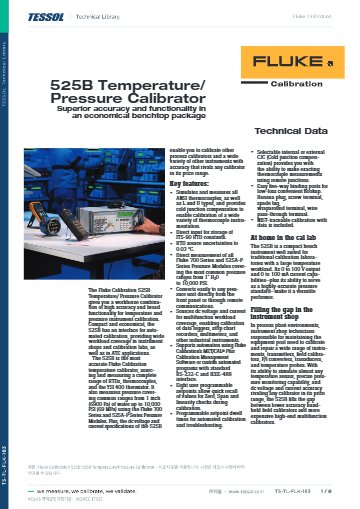

제품 자료
제품문의 구매하기

열전대 11종과 RTD를
시뮬레이션하는 온도·압력 교정기

Fluke Calibration 525B 온도·압력 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 525B는 열전대 11종과 RTD를 시뮬레이션하고 측정하는 벤치형 온도·압력 교정기(Temperature/Pressure Calibrator)입니다. 냉접점 보상과 DC 전압·전류 출력, 압력 모듈 연결까지 한 대에서 처리합니다.

Pt 100 RTD 측정은 0.015 °C, 저항 측정은 0.02 Ω의 불확도를 갖추고, 설정점 8개를 미리 입력해 두면 영점·범위·선형성 점검을 빠르게 반복할 수 있습니다. NIST 소급 교정 데이터를 함께 갖춘 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

11종

열전대 시뮬레이션·측정

0.015 °C

Pt 100 RTD 측정 불확도

100 V

DC 전압 출력 범위

8개

프로그램 설정점

특징

525B로 온도 신호와
압력을 한 벤치에서 교정

핵심 특징현장에서 달라지는 점
내부·외부 냉접점 보상원격 접합으로 측정하는 현장 조건에 맞춰 보상 방식을 고를 수 있어, 열전대 지시계의 오프셋 원인을 따로 가려낼 수 있습니다.
ITS-90 RTD 상수 입력표준 백금 저항 온도계의 상수를 직접 입력하므로 정밀 RTD 교정 결과를 바로 온도 단위로 읽을 수 있습니다.
설정점 8개 프로그램교정점을 미리 넣어 두고 영점, 범위, 선형성을 순서대로 점검하므로 반복 교정의 입력 시간이 줄어듭니다.
설정점 유지 시간 설정각 점의 유지 시간을 프로그램해 자동 교정에서 지시계가 안정될 시간을 확보합니다.
압력 모듈 자동 인식700 시리즈와 525A-P 모듈을 꽂으면 값을 자동으로 읽으므로 압력 게이지 교정의 설정 작업이 줄어듭니다.
IEEE 버스 자동화ATE 시험 시스템과 연동하면 교정 라인의 절차를 프로그램으로 제어할 수 있습니다.
NIST 소급 교정 데이터본체에 포함된 소급 데이터를 교정 체계의 증빙 자료로 활용할 수 있습니다.

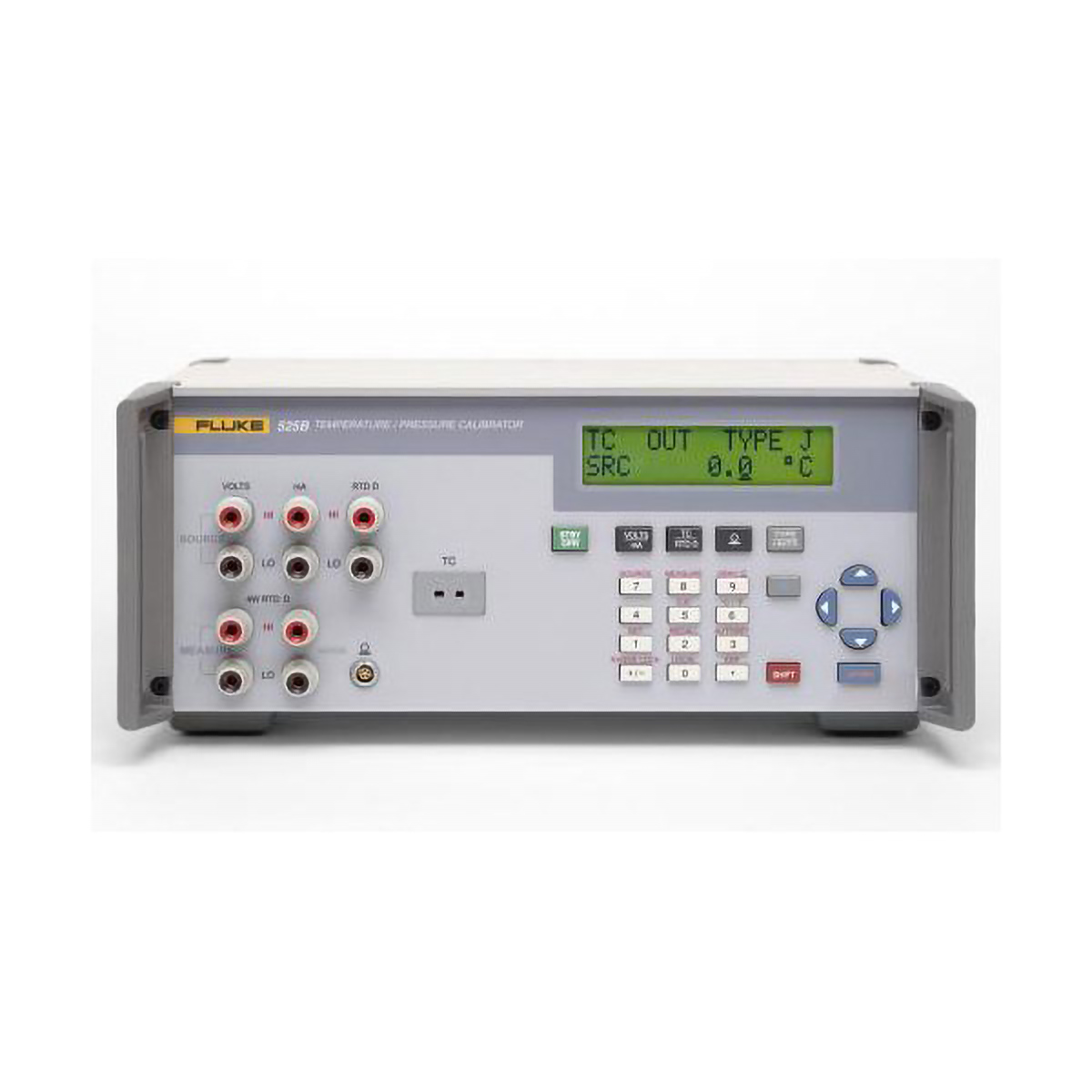

FLUKE CALIBRATION 525B - 표시창과 키패드, 다수의 단자가 있는 교정기 전면
표시창과 키패드, 다수의 단자가 있는 교정기 전면

열전대 교정

열전대 11종 출력과
냉접점 보상 방식

525B는 B, C, E, J, K, L, N, R, S, T, U형 열전대를 출력하고 측정하며, 내부 또는 외부 냉접점 보상을 선택할 수 있습니다. 열전대 기전력과 허용오차는 IEC 60584-1의 기준표를 따르며, 열전대 불확도는 E형과 T형이 0.12 °C입니다. 교정할 지시계가 외부 냉접점 방식이라면 같은 방식으로 맞춰 보상 오차를 줄이세요.

열전대 커넥터로 지시계에 신호 출력

525B 전면 단자에 열전대 미니 커넥터를 꽂고 지시계 입력에 연결하면 설정한 온도에 해당하는 기전력이 출력됩니다. 단자는 바나나, 나사, 스페이드, 감아 고정, 와이어 방식의 리드를 모두 받는 5방향 구조입니다.

자동 교정

설정점 자동 교정과
압력 모듈 연결

설정점 8개와 유지 시간을 프로그램하면 영점, 범위, 선형성 점검이 순서대로 진행됩니다. MET/CAL Plus 6.11 이상이나 IEEE 버스로 시험 시스템과 연동하면 절차 전체를 자동화할 수 있습니다. 압력은 750P와 700P 모듈, 525A-P 시리즈 모듈을 꽂아 측정하며, 압력 단위는 전면 패널이나 원격 명령으로 바꿉니다.

미리 입력한 설정점으로 반복 교정

교정 대상 지시계의 점검 온도를 설정점으로 저장해 두면 같은 절차를 여러 대에 되풀이할 때 입력 오류가 줄어듭니다. 지시계가 안정되는 시간은 장비마다 다르므로 유지 시간은 가장 느린 장비를 기준으로 정하세요.

사용 방법

525B 교정기
RS-232 · GPIB 원격 설정과 MET/CAL 연동

525B는 뒷면의 RS-232와 IEEE-488(GPIB) 포트로 PC에 연결해 원격으로 제어합니다. 교정 절차 자동화에는 MET/CAL Plus 6.11 이상을, 직접 만든 시험 프로그램에는 RS-232나 GPIB를 사용합니다.

소프트웨어·도구하는 일
SETUP 키LCD Backlight, Interface(Serial/GPIB), Address 메뉴 이동
MET/CAL Plus (6.11 이상)525B와 함께 쓰는 교정 소프트웨어
IEEE-488 (GPIB) 포트GPIB 버스에서 talker/listener로 원격 제어
LOCAL 키원격 상태에서 앞면 조작으로 복귀

처음 연결하는 순서

순서할 일
1RS-232 케이블이나 GPIB 케이블로 525B 뒷면 포트와 PC를 연결하세요.
2SETUP 키를 눌러 Interface 메뉴로 이동하고 Serial 또는 GPIB를 선택합니다.
3GPIB를 쓴다면 Address 메뉴에서 1부터 30 사이의 주소를 정하세요.
4PC에서 MET/CAL Plus나 사용자 프로그램으로 525B에 연결해 교정 절차를 실행합니다.
5원격 제어를 마친 뒤 앞면에서 조작하려면 LOCAL 키를 누르세요.

원격 상태에서는 LOCAL 키를 뺀 앞면 키가 잠기며, Remote with Lockout 상태에서는 LOCAL 키로도 잠금이 풀리지 않습니다. 반복 점검에는 설정점 8개와 유지 시간을 미리 프로그램해 두세요.

사양

525B 열전대·RTD·압력
상세 사양

항목사양
DC 전압 출력0 ~ 100 V (최대 부하 1 mA), 설정값의 25 ppm
DC 전류 출력0 ~ 100 mA (준수 전압 10 V), 설정값의 100 ppm
저항 측정0 ~ 4,000 Ω, 0.02 Ω
열전대B, C, E, J, K, L, N, R, S, T, U (소스·측정, 내부·외부 냉접점 보상), E형·T형 불확도 0.12 °C
RTD 측정 (Pt 100)−200 ~ 660 °C, 0.015 °C
RTD 소스 불확도0.03 °C
SPRT 25.5 Ω−200 ~ 660 °C, 0.02 °C
Ni 120−80 ~ 100 °C, 0.01 °C
Cu 10−100 ~ 260 °C, 0.06 °C
YSI 400 서미스터15 ~ 50 °C, 0.007 °C
ITS-90 RTD 상수직접 입력 지원
설정점프로그램 설정점 8개, 설정점 유지 시간 설정
안정 시간5초 미만
압력 측정750P·700P 시리즈, 525A-P 시리즈 압력 모듈 자동 인식, 최대 0 ~ 10,000 psi
입력 단자5방향 단자 (바나나, 나사, 스페이드, 감아 고정, 와이어)
인터페이스RS-232, IEEE (GPIB)
자동화MET/CAL Plus 6.11 이상, 사용자 프로그램 (RS-232, GPIB)
외형 치수 (W × H × D)313 × 131 × 473 mm
무게4 kg
교정 온도 (tcal)15 ~ 35 °C
동작 온도0 ~ 50 °C
보관 온도−20 ~ 70 °C
온도계수tcal ±5 °C 밖에서 °C당 90일 사양의 10 %
동작 습도30 °C까지 80 % 미만, 40 °C까지 70 % 미만, 50 °C까지 40 %
보관 습도95 % 미만, 비응축
절연아날로그 LO 20 V
EMCIEC 61326-1 (1997)
교정 문서NIST 소급 교정 데이터 포함, 17025 공인 보고서는 선택
액세서리525A/CASE (운반 케이스), Y525 (랙 마운트 키트)

활용 분야

525B로 온도 계측기를
교정하는 현장

  • 열전대 계측기 — 온도 지시계와 기록계를 열전대 신호로 교정합니다.
  • RTD 온도계 — Pt 100과 SPRT 25.5 Ω 측정 범위에서 온도 지시값을 교정합니다.
  • 데이터 로거·멀티미터 — 전압과 전류 출력으로 입력 정확도를 점검합니다.
  • 자동 시험 시스템 — 시험 라인과 연동해 자동 절차로 온도 입력을 순회 교정합니다.

선택 가이드

교정 대상에 맞는
Fluke 온도 교정기 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
열전대 11종과 RTD 측정 중심으로 교정할 때525B냉접점 보상과 설정점 8개, 압력 모듈 자동 인식을 갖춰 온도와 압력 지시계를 한 대로 교정합니다.
24 V 루프 전원과 HART 저항이 필요할 때7526A트랜스미터 루프를 내장 구성으로 꾸릴 수 있고, RTD 입력은 구간별 불확도로 제시합니다.
멀티미터까지 전기 계측기를 폭넓게 교정할 때5560A 계열전류 30.2 A와 스코프 교정 옵션까지 갖춘 다기능 교정기여서 전기 계측기 교정에 맞습니다.

구성·옵션

525B 액세서리와
자동화 소프트웨어

  • 기본 구성 — NIST 소급 교정 데이터가 본체에 포함됩니다.
  • 압력 모듈 — 750P·700P 시리즈, 525A-P 시리즈 모듈을 연결합니다.
  • 525A/CASE — 525B를 담아 옮기는 운반 케이스입니다.
  • Y525 — 525B를 랙에 설치하는 랙 마운트 키트입니다.
  • MET/CAL Plus 6.11 이상 — 교정 절차를 자동화하는 소프트웨어입니다.

교정

525B 정기 교정과
KOLAS 확인

525B의 사양은 교정 온도 15 ~ 35 °C 범위에서 유지되므로, 정기 교정도 같은 조건에서 점검하면 이력을 비교하기 쉽습니다. 525B 정기 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 안내해 드립니다.
