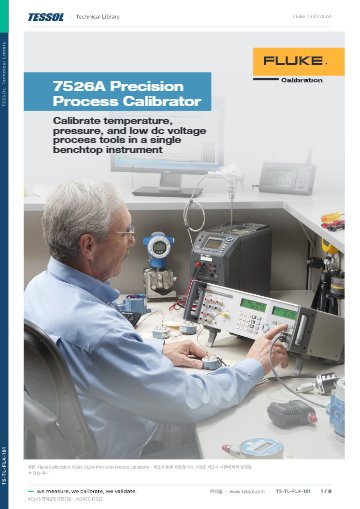

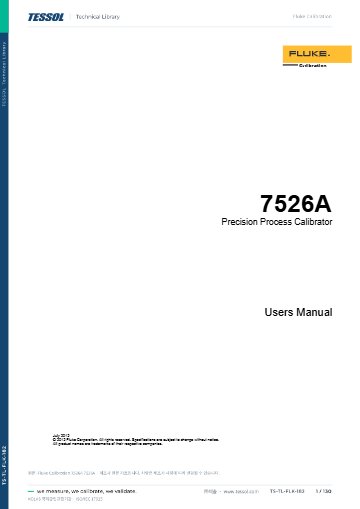

제품 자료
제품문의 구매하기

트랜스미터와 루프 신호를
벤치에서 점검하는 프로세스 교정기

Fluke Calibration 7526A 정밀 프로세스 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 7526A는 24 V 루프 전원과 250 Ω HART 저항을 내장해 온도·압력 트랜스미터를 벤치에서 교정하는 정밀 프로세스 교정기(Process Calibrator)입니다. DC 전압·전류와 RTD·열전대 신호를 출력하고 측정합니다.

Pt 385 RTD 입력은 −80 ~ 100 °C 구간에서 ±0.020 °C이며, 소스 값과 측정값이 두 개의 LCD에 동시에 표시됩니다. 본체 무게 4.24 kg의 벤치형으로 MET/CAL Plus와 MET/TEAM 자동화 절차에 연결할 수 있습니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

24 V

루프 전원(±10 %)

250 Ω

HART 저항(±3 %)

±0.020 °C

Pt 385 RTD 입력 −80 ~ 100 °C

4.24 kg

옵션 제외 본체 무게

특징

루프 전원과 센서 신호를
한 벤치에서 다루는 7526A

핵심 특징현장에서 달라지는 점
24 V 루프 전원트랜스미터에 루프 전원을 바로 공급하므로 외부 전원 장치와 배선을 따로 꾸리지 않고 교정을 시작할 수 있습니다.
250 Ω HART 저항 내장HART 통신기를 루프에 연결할 때 저항을 따로 준비하지 않아도 되므로 교정 준비물이 줄어듭니다.
0 ~ 24 mA 루프 전류 측정과 출력4~20 mA 루프 전류를 측정하면서 출력도 내므로 트랜스미터 출력과 지시계 입력을 같은 장비로 점검합니다.
RTD·열전대 입출력Pt 385 RTD와 J, K, S, T형 열전대를 출력하고 측정하므로 온도 트랜스미터와 지시계를 한 대로 교정합니다.
700P·750P 압력 모듈 연결압력 게이지와 압력 트랜스미터도 같은 교정기에서 측정하므로 온도와 압력 교정 장비를 하나로 합칠 수 있습니다.
두 개의 LCD소스 값과 측정값이 동시에 표시되어 교정점마다 오차를 바로 읽을 수 있습니다.
MET/CAL Plus·MET/TEAM절차 소프트웨어로 교정 순서를 자동화하고 결과를 기록합니다.

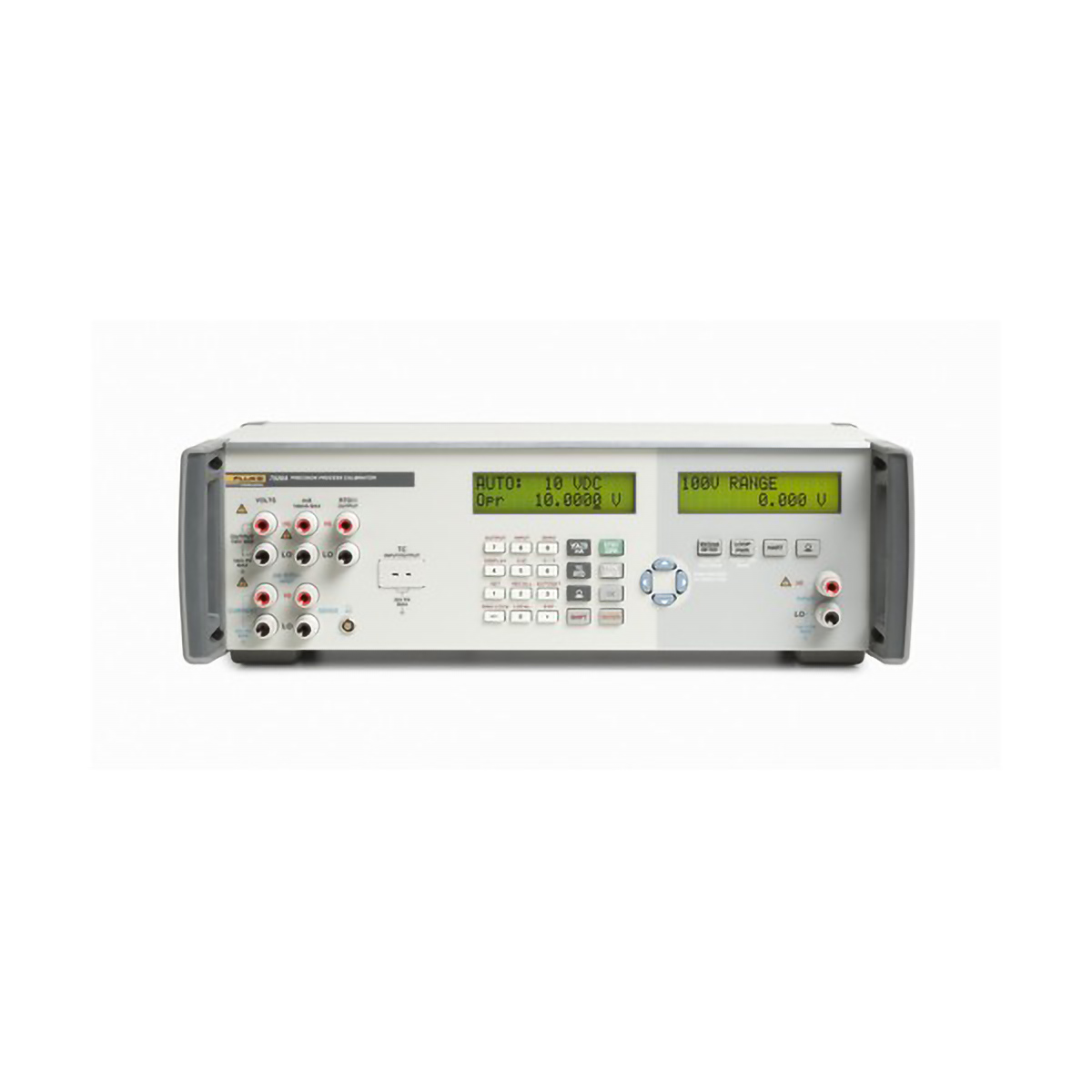

FLUKE CALIBRATION 7526A - 표시창과 키패드, 출력 단자가 있는 교정기 전면
표시창과 키패드, 출력 단자가 있는 교정기 전면

루프 교정

7526A 하나로 꾸리는
24 V 트랜스미터 루프

트랜스미터 교정에서는 루프 전원, 저항, 전류계를 직렬로 꾸리는 작업이 반복됩니다. 7526A는 24 V ±10 %의 루프 전원과 250 Ω ±3 %의 HART 저항을 내장하고 0 ~ 24 mA 구간을 ±(100 ppm + 1 µA)로 측정해, 이 세 가지를 한 본체에 담았습니다. 먼저 트랜스미터의 최소 동작 전압이 24 V를 넘지 않는지 확인하세요.

트랜스미터 루프 직렬 연결 순서

루프 전원과 mA 측정 입력을 트랜스미터와 직렬로 연결하고, HART 통신기를 쓸 때는 내장 250 Ω 저항을 루프에 넣습니다. 연결이 끝나면 mA 측정값이 4 mA 부근에서 안정되는지 확인한 뒤 교정점을 올리세요.

센서 불확도

7526A RTD·열전대 입력의
구간별 불확도

열전대 기전력은 IEC 60584-1, 산업용 백금 RTD는 IEC 60751의 기준표를 따르며, 7526A의 RTD 입력 불확도는 구간마다 다릅니다. Pt 385 100 Ω 입력은 −80 ~ 100 °C에서 ±0.020 °C, 100 ~ 300 °C에서 ±0.024 °C, 300 ~ 800 °C에서 ±0.038 °C입니다. 교정할 지시계의 사용 온도에 맞는 구간 값을 적용하세요.

드라이블록과 조합한 온도 트랜스미터 교정

온도 트랜스미터는 914X 드라이블록과 함께 쓰면 센서 입력과 루프 출력을 같은 자리에서 점검할 수 있습니다. 7526A가 RTD 신호를 출력해 트랜스미터 입력을 점검하고, 루프 전류를 측정해 출력 오차를 계산합니다.

사용 방법

7526A 프로세스 교정기
RS-232·GPIB 연결과 자동화

7526A는 RS-232와 GPIB(IEEE-488)를 기본 컴퓨터 인터페이스로 갖추고, USB-직렬 변환 케이블이 기본 구성에 들어 있습니다. MET/CAL Plus와 연결하면 교정 순서를 자동화하고 결과를 기록합니다.

소프트웨어·도구하는 일
RS-232 · IEEE-488 (GPIB)PC나 자동 시험 시스템(ATE)과 통신
USB-직렬 변환 케이블USB 포트만 있는 PC에서 RS-232로 연결
MET/CAL Plus교정 절차 작성·편집·시험, 결과 수집과 보고서 작성
MET/TEAM시험·측정 장비 자산 관리

처음 연결하는 순서

순서할 일
1PC에 직렬 포트가 없으면 기본 제공된 USB-직렬 변환 케이블로 7526A의 RS-232 포트와 PC USB 포트를 연결하세요.
2GPIB로 연결할 때는 IEEE-488 케이블로 7526A와 PC의 GPIB 카드를 연결합니다.
3PC에 MET/CAL Plus를 설치하고 교정할 온도·압력 계측기에 맞는 절차를 준비하세요.
4절차를 실행하면 MET/CAL Plus가 7526A를 제어해 교정점을 출력하고 결과를 기록합니다.

사양

7526A 출력·입력
정확도 사양

항목사양
정확도 기준1년 절대 불확도, 교정 온도 tcal ±5 °C 조건
DC 전압 출력0 ~ 100 mV ±(30 ppm + 3 µV), 0 ~ 1 V ±(30 ppm + 10 µV), 0 ~ 10 V ±(30 ppm + 100 µV), 0 ~ 100 V ±(30 ppm + 1 mV)
DC 전압 출력 분해능100 mV: 1 µV, 1 V: 10 µV, 10 V: 100 µV, 100 V: 1 mV
열전대 전압 입·출력−10 ~ 75 mV, ±(30 ppm + 2 µV), 분해능 1 µV
DC 전압 입력 (절연)0 ~ 10 V ±(100 ppm + 0.2 mV), 10 ~ 100 V ±(100 ppm + 2.0 mV), 분해능 10 V까지 100 µV, 100 V까지 1 mV
DC 전류 출력0 ~ 100 mA ±(50 ppm + 1 µA), 분해능 1 µA
DC 전류 입력 (절연)0 ~ 50 mA ±(100 ppm + 1 µA), 분해능 0.1 µA
루프 전류 (24 V 루프 전원)0 ~ 24 mA ±(100 ppm + 1 µA), 분해능 0.1 µA
루프 전원 / HART 저항24 V ±10 % / 250 Ω ±3 %
저항 출력5 ~ 400 Ω ±0.015 Ω (tcal ±5 °C, 분해능 0.001 Ω, 공칭 전류 1 ~ 3 mA), 5 Ω ~ 4 kΩ ±0.3 Ω (분해능 0.01 Ω, 공칭 전류 100 µA ~ 1 mA)
저항 입력0 ~ 400 Ω ±(20 ppm + 0.004 Ω), 0 ~ 4 kΩ ±(20 ppm + 0.04 Ω), 분해능 0.001 Ω / 0.01 Ω
열전대 J형−210 ~ 1200 °C, ±0.09 °C
열전대 K형−250 ~ 1372 °C, ±0.1 °C
열전대 S형−50 ~ 1767 °C, ±0.29 °C
열전대 T형−250 ~ 400 °C, ±0.11 °C
열전대 지원 형식 (확장 사양)B, C, E, J, K, L, N, R, S, T, U, XK, BP
RTD 출력 (Pt 385, 100 Ω)−200 ~ 800 °C, ±0.05 °C (tcal ±5 °C)
RTD 입력 (Pt 385, 100 Ω)−80 ~ 100 °C ±0.020 °C, 100 ~ 300 °C ±0.024 °C, 300 ~ 800 °C ±0.038 °C
서미스터 YSI 400 (입·출력)15 ~ 50 °C, ±0.007 °C
RTD·서미스터 지원 형식 (확장 사양)Pt-100 (385, 3926, 3916), Pt-200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT
압력 모듈700P, 750P
인터페이스RS-232, IEEE-488 (GPIB)
외형 치수 (H × W × D)14.6 × 44.5 × 29.8 cm
무게4.24 kg (옵션 제외)
정격 전원100 ~ 120 V 또는 220 ~ 240 V, 47 ~ 63 Hz, 최대 15 VA
전원 전압 변동설정값 ±10 %
동작 온도0 ~ 50 °C
교정 온도 (tcal)18 ~ 28 °C
보관 온도−20 ~ 70 °C
온도계수tcal ±5 °C 밖에서 1 °C당 90일 사양(해당 시 1년)의 10 %
동작 습도30 °C까지 80 % 미만, 40 °C까지 70 % 미만, 50 °C까지 40 % 미만
동작 고도최대 3,000 m
보관 고도비동작 최대 12,200 m
아날로그 LO 절연20 V
안전 규격EN/IEC 61010-1:2010 3판, UL 61010-1:2012, 캐나다 C22.2 No. 61010-1-12
EMCEN 61326 적합 (통제된 전자기 환경에서 동작)
기본 구성소급 교정 성적서, 사용자 설명서 CD, 시작 설명서, 전원 코드, 열전대 쇼팅 점퍼, USB-직렬 변환 케이블
옵션Y7526A (랙마운트 키트), 7526A-CASE (이동 케이스), 5520A-525A/LEADS (테스트 리드)

활용 분야

7526A로 교정하는
트랜스미터와 지시계

  • 온도·압력 트랜스미터 — 24 V 루프 전원과 HART 저항으로 4~20 mA 출력을 벤치에서 점검합니다.
  • 온도 계측기 — RTD와 열전대 지시계를 신호 출력으로 교정합니다. 914X 드라이블록과 조합하면 온도 트랜스미터 전체를 점검할 수 있습니다.
  • 압력 게이지 — 700 시리즈나 525A-P 시리즈 모듈을 연결해 압력 지시를 교정합니다.
  • 데이터 로거·멀티미터 — 디지털 공정 시뮬레이터와 로거, 멀티미터의 입력 정확도를 점검합니다.

선택 가이드

교정 대상에 따라 고르는
Fluke Calibration 교정기

이럴 때 (현장 조건·용량)권장 모델선택 이유
온도와 압력 트랜스미터를 한 벤치에서 함께 교정할 때7526A24 V 루프 전원과 250 Ω HART 저항, 700P·750P 압력 모듈 연결을 갖춰 트랜스미터 루프를 한 대로 꾸립니다.
멀티미터와 클램프미터 등 전기 계측기까지 폭넓게 교정할 때5560A 계열전류 30.2 A와 스코프 교정 옵션까지 다루는 다기능 교정기라 전기 계측기 교정 범위가 넓습니다.
아날로그·패널 미터가 주된 교정 대상일 때5080ADC 전류 컴플라이언스가 50 V라 부하가 큰 미터도 구동할 수 있습니다.

구성·옵션

7526A 기본 구성과
별매 옵션

  • 기본 구성 — 소급 교정 성적서, 사용자 설명서 CD, 시작 설명서, 전원 코드, 열전대 쇼팅 점퍼, USB-직렬 변환 케이블.
  • Y7526A — 계측실 랙에 설치하는 랙마운트 키트입니다.
  • 7526A-CASE — 이동 교정용 케이스입니다.
  • 5520A-525A/LEADS — 테스트 리드 세트입니다.
  • 압력 모듈 — 700P·750P 모듈을 연결해 압력 게이지와 트랜스미터를 교정합니다.

교정

1년 불확도 기준과
정기 교정·KOLAS 범위

표의 불확도는 1년 기준이며, 교정 온도 tcal 18 ~ 28 °C 안에서 사용할 때 사양이 유지됩니다. 7526A 본체에는 소급 교정 성적서가 함께 들어 있으므로, 이후 정기 교정에서도 같은 조건으로 결과를 비교하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
