Fluke Calibration 6003A는 독립된 전압·전류 채널 3개로 채널당 0.008 VA ~ 18 kVA를 출력하는 3상 전력 교정기(Three Phase Power Calibrator)입니다. 3상 전력계와 전력량계를 교정할 수 있고, PQ 옵션을 장착하면 전력품질 분석기까지 교정합니다.

1년 정확도는 AC 전압 0.012 %, AC 전류 0.0175 %로 3상 전력계 교정의 합성 오차를 낮추며, 고전류 옵션과 어댑터를 더하면 AC 전류를 90 A까지 넓힐 수 있습니다. 내장 DC 멀티미터가 트랜스듀서 출력을 직접 측정하므로 별도 계측기를 연결할 일이 줄어듭니다. 이 3상 전력 교정기는 (주)테솔이 국내에 공식 공급합니다.

3채널

독립 전압·전류 출력

18 kVA

채널당 최대 AC 전력

63개

PQ 옵션 출력당 동시 고조파

90 A

고전류 옵션 AC 전류

특징

6003A 3채널 독립 출력과
옵션 확장

핵심 특징현장에서 달라지는 점
3채널 독립 출력전압과 전류를 채널별로 따로 설정하므로 불평형 부하나 상간 위상 조건을 직접 만들어 3상 전력계의 응답을 시험합니다.
1·2·3채널 분할 사용단상 계기는 한 채널, 2소자 전력계는 두 채널로 나누어 같은 본체에서 교정할 수 있습니다.
PQ 옵션 고조파·플리커고조파, 간고조파, 플리커, 딥/스웰을 같은 출력에 중첩해 분석기의 PQ 이벤트 검출 응답을 점검합니다.
에너지 옵션 펄스 입출력펄스 카운터와 펄스 출력으로 전력량계의 상수 오차를 시간 기준과 함께 측정합니다.
내장 DC 멀티미터전력 트랜스듀서의 DC 출력을 교정기 안에서 측정하므로 교정기와 계측기 사이의 연결 오차가 줄어듭니다.
코일 연결52120A/COIL과 5500A/COIL을 연결하면 클램프미터 교정 전류 범위를 코일 감은 수만큼 확장할 수 있습니다.

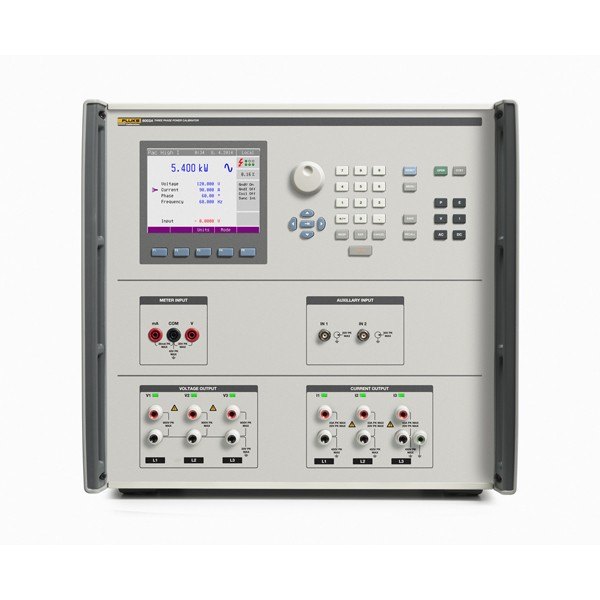

FLUKE CALIBRATION 6003A - 표시창과 다수의 출력 단자가 있는 교정기 전면부
표시창과 다수의 출력 단자가 있는 교정기 전면부

PQ 옵션

고조파·플리커
PQ 옵션 사양

PQ 옵션은 30 Hz ~ 5 kHz 고조파를 출력당 기본파 포함 63개까지 합성하며, 고조파 진폭은 RMS 출력의 30 %까지 설정할 수 있습니다. 플리커는 변조 심도 0 ~ 30 %, 변조 주파수 0.001 ~ 50 Hz 범위에서 직사각형 또는 사인파 포락선으로 출력합니다.

딥/스웰은 AC 전압 0.1 ~ 280 V와 AC 전류 1 mA ~ 30 A에서 설정할 수 있고, 시작 트리거부터 안정화까지 각 시간 구간을 60초 이내로 나누어 지정합니다. 에너지 옵션을 함께 구성한 6003A/PQ/E는 펄스 입출력까지 갖춘 조합입니다.

분석기 입력에 인가하는 PQ 신호

6003A의 3채널 출력을 PQ 분석기의 전압·전류 입력에 연결하면 고조파와 플리커가 중첩된 3상 신호를 상별로 인가할 수 있습니다. 이어서 분석기 화면의 THD와 Pst 지시값을 출력 설정과 대조하세요.

전류 확장

90 A 어댑터와
코일 연결

코일로 확장하는 클램프미터 교정

30 A를 넘는 전류는 6003A-90A 어댑터와 고전류 케이블로 출력하며, 90 mA ~ 90 A 범위에서 컴플라이언스는 최대 5 V입니다. 52120A/COIL 3KA·6KA 또는 5500A/COIL을 연결하면 클램프미터 교정 범위가 코일 감은 수만큼 늘어납니다.

교정 관리

6003A 정확도가 적용되는
교정 조건

교정 온도는 21 ~ 25 °C, 작동 온도는 5 ~ 40 °C입니다. 사양 정확도는 예열 1시간 뒤부터 적용되므로 교정 성적서도 같은 조건에서 대조하세요. 6003A의 정기 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

6003A 채널당 18 kVA
상세 사양

항목사양
AC 전력0.008 VA ~ 18 kVA (채널당, 1·2·3채널)
AC 전압1 ~ 600 V AC (3채널, 최대 부하 300 mA)
AC 전류0.008 ~ 30 A AC (3채널, 컴플라이언스 최대 5.5 V), 고전류 옵션 최대 90 A
DC 전압 · 전류1 ~ 280 V DC (최대 부하 200 mA) · 0 ~ 30 A DC (컴플라이언스 최대 8 V peak)
주파수기본파 15 Hz ~ 1 kHz
1년 정확도(최상 조건)AC 전압 0.012 %, AC 전류 0.0175 %, 주파수 0.005 %, DC 전압 0.015 %
고전류 출력 (DC 또는 AC)90 mA ~ 90 A, 1년 0.0245 %, 컴플라이언스 최대 5 V
전류 단자 전압1 mV ~ 5 V, 0.05 % (DC·사인파, AC 15 ~ 400 Hz)
위상 범위0.0 ~ 359.99°, 분해능 0.01°, 사양 0.01°
역률 범위−1 ~ +1 (진상, 지상), 분해능 0.001
3상 전력 (PF 1)150 W, 10 V, 5 A, 40 ~ 75 Hz: 0.037 %
3상 전력 (PF 0.8)120 W, 10 V, 5 A, 40 ~ 75 Hz: 0.045 %
3상 전력 (PF 0.5)75 W, 10 V, 5 A, 40 ~ 75 Hz: 0.071 %
단상 전력50 W, 10 V, 5 A: 0.038 %
전류 출력 절연접지 대비 최대 450 V 피크
내장 DC 멀티미터DC 전압 0 ~ ±12 V (0.01 %), DC 전류 0 ~ ±25 mA (0.01 %), 주파수 1 Hz ~ 15 kHz (0.005 %)
인터페이스GPIB, USB
PQ 옵션 · 고조파 주파수 범위30 Hz ~ 5 kHz
PQ 옵션 · 고조파 수출력당 기본파 포함 63개, 최대 3개 출력 (전압·전류 각각)
PQ 옵션 · 최대 고조파 진폭RMS 출력 값의 30 %
PQ 옵션 · 고조파 사양진폭 0.20 %, 2 ~ 63차 위상 5 µs
PQ 옵션 · 간고조파15 Hz ~ 1 kHz, 출력당 1개 (최대 6개 출력)
PQ 옵션 · 플리커 변조 심도0 ~ 30 %, 사양 변조 심도의 0.2 %, 설정 분해능 0.001 %
PQ 옵션 · 플리커 포락선직사각형 또는 사인파, 직사각형 듀티 사이클 1 ~ 99 %
PQ 옵션 · 플리커 변조 주파수0.001 ~ 50 Hz, 사양 출력의 50 ppm
PQ 옵션 · 플리커 RMS 진폭 사양범위의 0.2 %
PQ 옵션 · 전압 저하/상승 범위AC 전압 0.1 ~ 280 V, AC 전류 1 mA ~ 30 A, 진폭 정확도 0.20 %, 15 Hz ~ 1 kHz
PQ 옵션 · 전압 저하/상승 시간시작 트리거 0 ~ 60 s, 시작 전환 0.1 ms ~ 60 s, 유지 2 ms ~ 60 s, 종료 전환 0.1 ms ~ 60 s, 안정화 0 ~ 60 s
에너지 옵션 · 펄스 입력최대 1 MHz, 최소 펄스 폭 500 ns, 최대 카운트 5 × 10^9
에너지 옵션 · 펄스 출력0.02 Hz ~ 1 MHz
에너지 옵션 · 시간범위 1 ~ 1 × 10^8 초, 분해능 0.1 초, 간격 사양 0.01 %, 시험 지속 시간 최대 1000시간
크기 · 무게415 H × 430 W × 640 D mm · 62 kg
높이 (다리 제외)402 mm
전원115 V 또는 230 V ±10 %, 47 ~ 63 Hz, 최대 1875 VA
교정 온도 (Tcal)21 ~ 25 °C
작동 온도5 ~ 40 °C
보관 · 운반 온도보관 −10 ~ 55 °C, 운반 −15 ~ 60 °C
예열 시간1시간
작동 습도 (비응결)5 ~ 31 °C: 80 % 미만, 35 °C에서 50 %까지 선형 하락
보관 습도 (비응결)−10 ~ 55 °C: 90 % 미만
고도작동 최대 2,000 m, 보관 최대 12,000 m
충격 · 진동 · 인클로저MIL-PRF-28800F 클래스 3

활용 분야

6003A로 교정하는
3상 전력 계측기

  • 3상 전력계 교정 — 3채널 출력으로 3상 입력 단자를 한 번에 시험합니다.
  • 3상 전력량계 교정 — 전압과 전류를 함께 출력해 계량기의 오차를 측정합니다.
  • 전력품질 분석기 교정 — PQ 옵션의 고조파와 플리커 신호로 이벤트 검출 응답을 시험합니다.
  • 클램프미터 교정 — 코일을 연결해 전류 범위를 코일 감은 수만큼 확장합니다.
  • 고전류 설비 점검 — 90 A 어댑터로 대전류 보호 계전기의 입력을 시험합니다.

선택 가이드

교정 대상별
6003A 옵션 구성

이럴 때 (현장 조건)권장 모델선택 이유
3상 전력계·전력량계를 기본으로 교정할 때6003A 본체PQ 옵션이 없어도 3채널 출력으로 3상 전력계와 전력량계를 교정할 수 있습니다.
고조파·플리커 같은 PQ 현상이 필요할 때6003A/PQ 또는 6003A/PQ/E출력당 고조파 63개와 플리커, 딥/스웰이 더해져 전력품질 분석기 시험에 맞습니다.
에너지 펄스 입출력이 필요할 때6003A/E 또는 6003A/PQ/E펄스 카운터와 펄스 출력을 더해 전력량계를 시험합니다.
30 A를 넘는 전류가 필요할 때6003A-90A어댑터와 고전류 케이블로 90 A까지 출력합니다.
클램프미터 전류 범위를 넓힐 때52120A/COIL 3KA · 6KA 또는 5500A/COIL코일 감은 수만큼 출력 전류 범위가 늘어납니다.

구성·옵션

6003A 기본 구성과
별매 품목

구성품옵션구분
본체6003A기본
에너지 옵션6003A/E별매
PQ 옵션6003A/PQ · 6003A/PQ/E별매
고전류 어댑터6003A-90A (90 A 어댑터와 고전류 케이블)별매
클램프 코일52120A/COIL3KA · 52120A/COIL6KA · 5500A/COIL별매
운반 케이스6003A/CASE별매

관련 제품

6003A와 함께 보는
전기 교정기
