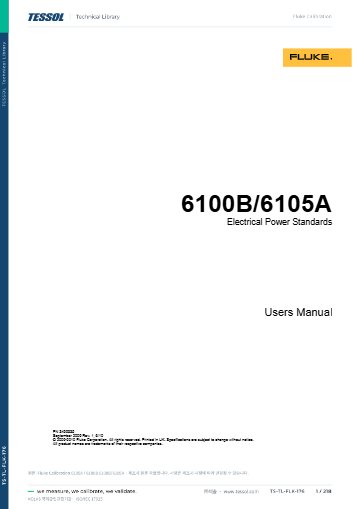

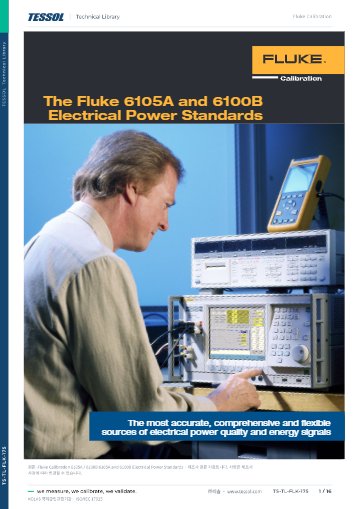

제품 자료
제품문의 구매하기

고조파·플리커까지 재현해
PQ 분석기를 교정하는 표준기

Fluke Calibration 6105A·6100B 전력품질 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

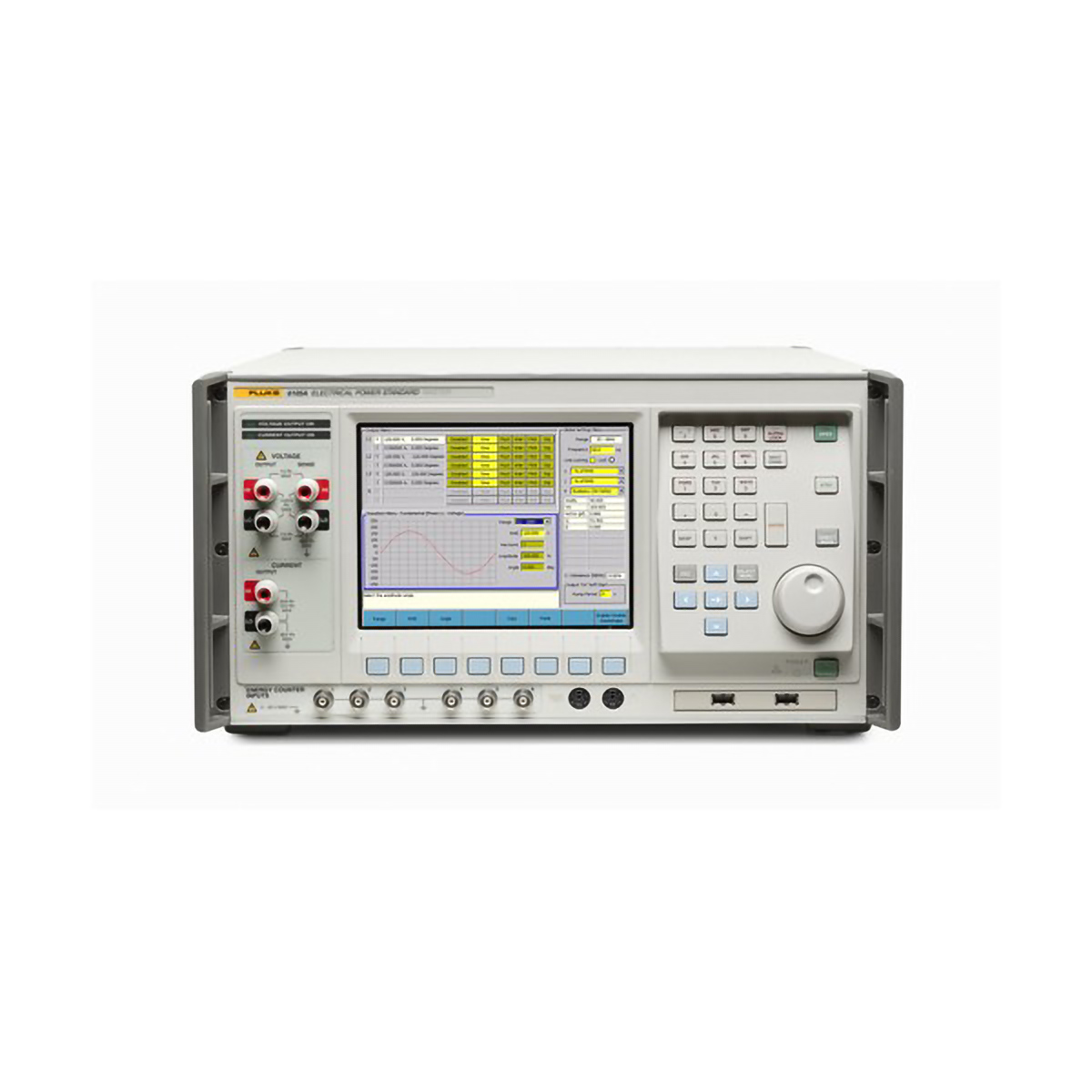

Fluke Calibration 6105A·6100B는 최대 1008 V, 21 A(옵션 장착 시 80 A) 출력에 고조파·간고조파·플리커·딥/스웰을 합성하는 단상 전력품질 교정기(전력 표준기, Power Quality Calibrator)입니다. 전력계와 PQ 분석기, 전력량계 교정실에서 기준 신호원으로 사용합니다.

6105A의 위상 정확도 2.3 m°는 6100B의 3 m°보다 각도 오차가 작아 역률이 낮은 조건에서 전력 교정 불확도를 줄입니다. 6106A·6101B 보조 유닛을 추가하면 상 수가 늘어나 3상 4선 분석기도 한 시스템에서 교정할 수 있습니다. 이 전력품질 교정기는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 1008 V

전압 출력 범위

최대 80 A

80 A 옵션 장착 시 전류

최대 4상

보조 유닛을 더한 구성

16 ~ 850 Hz

사인파 기본 주파수

특징

6105A·6100B의 PQ 현상 재현과
다상 확장

핵심 특징현장에서 달라지는 점
고조파 최대 100차전압 고조파를 기본파 포함 100개까지 합성하므로 비선형 부하 환경을 가정한 분석기의 THD 측정 오차를 단계별로 점검할 수 있습니다.
간고조파·플리커·딥/스웰신호원 한 대로 PQ 현상을 차례로 재현하므로 플리커미터와 이벤트 기록기를 별도 발생기 없이 시험할 수 있습니다.
50 A·80 A 전류 옵션대전류 클램프와 변류기 시험에 필요한 전류 범위를 외부 증폭기 없이 본체에서 확보합니다.
에너지 옵션(/E)6개 입력 채널에 Meter Constant를 따로 설정하므로 여러 전력량계를 동시에 시험해 교정 시간을 줄입니다.
내장 IEC 파형IEC 61036·IEC 62053 관련 파형이 설치되어 있어 전력량계 시험용 파형 파일을 따로 작성할 필요가 없습니다.
소프트 스타트출력을 0 ~ 10초 동안 서서히 올려 시험 대상 입력단에 걸리는 돌입 부담을 낮춥니다.

PQ 교정

Class A 분석기
교정의 신호 조건

Class A 분석기 교정에 필요한 신호

IEC 61000-4-30은 전력품질 측정 방법을 Class A와 Class S로 구분하며, 2025년 10월 제4판이 발행되었습니다. 국내 KS C IEC 61000-4-30은 2015판과 동일합니다. 6105A·6100B는 Class A 분석기 시험에 사용하는 플리커, 고조파, 딥/스웰 신호를 출력하므로, 시험 항목별로 사양을 대조해 구성을 정하세요.

출력 모드

개루프·폐루프와
전류 레인지 선택

정현파 출력은 폐루프로 동작해 확장 사양의 정확도가 그대로 적용됩니다. 플리커, 변동 고조파, 딥/스웰, 간고조파를 출력하는 동안은 개루프로 전환되므로 24시간 안정도 사양으로 불확도를 산정합니다.

전류 풀스케일은 0.25, 0.5, 1, 2, 5, 10, 21, 50, 80 A 구간으로 나뉩니다. 컴플라이언스 전압은 하위 레인지에서 14 V이고 50 A 레인지에서 3 V, 80 A 레인지에서 2 V로 낮아집니다. 21 A를 넘는 시험에는 50 A·80 A 옵션이나 52120A를 선택하세요. 6105A와 52120A를 폐루프로 묶으면 AC 정확도가 140 ppm 이내입니다.

보조 유닛을 쌓은 다상 구성

6105A에 6106A를 쌓고 6100B에 6101B를 연결하면 2상부터 4상까지 확장할 수 있으며, 상간 전압 위상 정확도는 5 m°입니다. 완성형 시스템은 6105A 계열 6125A·6135A·6145A와 6100B 계열 6120B·6130B·6140B로 구분합니다.

교정 관리

6105A·6100B 사양 조건과
소급 관리

사양의 포함인자는 k = 2이며 1년 정확도에는 교정 불확도가 포함됩니다. 사양은 1시간 예열 후 교정 온도 16 ~ 30 °C 범위에서 유지되므로 교정 이력도 같은 조건에서 비교하세요. 전력 표준기의 정기 교정은 (주)테솔이 KOLAS 인정 범위와 함께 검토해 안내해 드립니다.

사양

6105A·6100B 비교와
시리즈 공통 사양

항목6105A6100B
전류-전압 위상 정확도2.3 m°3 m°
에너지 시험 용도2차 표준기·거래용 전력량계 교정, 에너지 정확도 0.007 %(66 ppm, 정현파, 1년)전력품질 시험, 0.1 ~ 2 % 에너지 미터 형식 시험
보조 유닛6106A (6105A 마스터 필요), 6106A/50A, 6106A/80A6101B
전류 옵션6105A/50A, 6105A/80A6100B/50A, 6100B/80A
에너지 옵션6105A/E6100B/E
CLK 옵션6105A/CLK6100B/CLK
다상 시스템6125A (2상), 6135A (3상), 6145A (4상)6120B, 6130B, 6140B
옵션 조합/50A, /80A, /E, /CLK (예: 6135A/50A, 6145A/E/CLK)/50A, /80A, /E, /CLK
전압 출력0 ~ 1008 V0 ~ 1008 V
전류 출력0 ~ 21 A (50A 옵션 0 ~ 50 A, 80A 옵션 0 ~ 80 A)0 ~ 21 A (50A 옵션 0 ~ 50 A, 80A 옵션 0 ~ 80 A)
상 수최대 4상최대 4상

시리즈 공통 사양

항목사양
정확도0.005 %(50 ppm) 미만, 최대 6자리 분해능
위상 정확도(다상 전압 간)5 m°
위상 조정 분해능1 m°(10 µrad), 설정 범위 ±180°, 분해능 0.001°
포함인자k = 2
전압 풀스케일 레인지23, 45, 90, 180, 360, 650, 1008 V
최대 피크 전압레인지별 32.5 ~ 1425 V
최대 부하 전류(전압 출력)하위 레인지 피크 1 A, rms 500 mA에서 60 mA로 감소, 1008 V 레인지 피크 71 mA
전류 풀스케일 레인지0.25, 0.5, 1, 2, 5, 10, 21, 50, 80 A
최대 피크 전류0.353 ~ 113 A (80 A 레인지)
전류 컴플라이언스최대 14 V peak, 50 A 레인지 3 V, 80 A 레인지 2 V
전류 단자 전압 출력0.25 V, 1.5 V, 10 V 풀스케일 (소스 임피던스 1 Ω, 6.67 Ω, 40.02 Ω, 사양 유지 최소 부하 40 kΩ, 260 kΩ, 1.5 MΩ)
주파수(사인파)16 ~ 850 Hz (50 A·80 A 옵션은 40 Hz부터, 최대 고조파 주파수 3 kHz)
주파수 정확도·설정 분해능±50 ppm, 0.1 Hz
전압 고조파기본파 포함 최대 100차, 전류 고조파도 100차
고조파·간고조파 확장최대 9 kHz, 대역 제한 모드에서 최대 1.5 kHz
DC 오프셋레인지의 50 %까지 (50 A·80 A 레인지 제외)
플리커Pst 지시 정확도 ±0.25 % (120 V, 230 V), 변조 심도 정확도 0.025 %, 변조 주파수 0.5 ~ 40 Hz
변동 고조파고조파 개수 제한 없음, 심도 0 ~ 100 %, 주파수 0.008 ~ 30 Hz, 정확도 ±0.025 % (변조 0 ~ ±30 %)
간고조파16 Hz ~ 9 kHz, 주파수 정확도 ±500 ppm, 진폭 정확도 ±1 % (16 Hz ~ 6 kHz 미만) · 4 % (6 kHz 이상)
딥/스웰지속 시간 1 ms ~ 1분, 레벨 정확도 ±0.25 % (시작 레벨 ±0.025 %)
반응 전력 정의Budeanu, Fryze, Kusters and Moore, Shepherd and Zakikhani, Sharon/Czarnecki, IEEE 작업반 정의
확장 플리커 모드주파수 변화, 위상 점프, 다중 영점 통과 왜곡, 측대역 고조파, 직사각형 듀티비 변화
에너지 옵션(/E)비교기 추가, 6개 입력 채널의 Meter Constant 개별 설정
펄스 입력최대 5 MHz (디바운스 시 100 Hz), 최소 펄스 폭 100 ns, 채널당 최대 4,294,967,295 카운트
펄스 출력오픈 컬렉터, 1 mHz ~ 5 MHz, 정확도 ±(10 ppm + 100 nHz), 싱크 150 mA
게이트 출력오픈 드레인, 싱크 1 A
타이밍 정확도±(10 ppm + 100 ns) (카운트·시간·게이트 모드), 최대 시험 시간 1000시간
CLK 옵션후면판에서 추가 기준 신호 사용
소프트 스타트입력을 0 ~ 10초간 서서히 램프업
내장 파형IEC 61036, IEC 62053 관련 파형 사전 설치
결선 모의3상 3선 델타, 3상 4선 Y (사용자 인터페이스 설정)
디스플레이8인치 TFT, Windows 기반 사용자 인터페이스
설정 저장내부 또는 외부 USB 저장 장치
원격 제어IEEE 488.1, IEEE 488.2, SCPI
크기 (W × D × H)432 × 630 × 233 mm (표준형), 50A·80A 옵션은 높이 324 mm
무게23 kg (표준), 30 kg (50A·80A 옵션)
입력 전원100 ~ 240 V ±10 %, 47 ~ 63 Hz
소비 전력최대 1000 VA (100 ~ 130 V), 최대 1250 VA (130 ~ 260 V)
예열1시간
작동 · 교정 온도작동 5 ~ 35 °C, 교정(tcal) 16 ~ 30 °C
보관 · 운송 온도보관 0 ~ 50 °C, 운송 −20 ~ 60 °C (100시간 미만)
작동 고도0 ~ 2,000 m
안전 · EMCIEC 61010-1 및 UL 안전 목록(실내 사용, 오염도 2), EN 61326-1, CISPR 11 Class A
충격 · 진동 · 인클로저MIL-PRF-28800F Class 3

활용 분야

6105A·6100B를 활용하는
전력 계측기 교정 현장

  • 국가 계측 연구소와 교정 기관 — 전력 표준기로 상위 소급 체계의 기준 신호를 공급합니다.
  • 전력계 교정 — 전압·전류·위상을 함께 출력해 유효 전력 지시값을 대조합니다.
  • PQ 분석기 교정 — 고조파와 플리커 신호로 분석기의 이벤트 검출 응답을 시험합니다.
  • 전력량계 교정 — IEC 61036·62053 파형과 에너지 옵션으로 계량기의 오차를 측정합니다.
  • 생산 시험과 서비스 교정 — 출하 검사와 현장 반입 장비의 전력 지시값을 점검합니다.

선택 가이드

용도에 맞는
6105A·6100B 구성 선택

이럴 때 (현장 조건)권장 모델선택 이유
2차 표준기와 전력량계를 교정할 때6105A위상 정확도가 2.3 m°로 오차가 더 작고 에너지 정확도 0.007 %가 규정되어 있어 2차 표준기 교정에 맞습니다.
PQ 시험과 일반 전력 교정이 중심일 때6100B플리커·고조파·딥/스웰 재현과 에너지 미터 형식 시험에 맞습니다.
3상 분석기를 한 시스템으로 교정할 때6106A 또는 6101B 추가6105A에는 6106A, 6100B에는 6101B처럼 마스터와 같은 계열의 보조 유닛으로 상을 늘립니다.
21 A를 넘는 전류가 필요할 때50A·80A 옵션 또는 52120A50 A·80 A 옵션은 본체 안에서, 52120A는 외부 증폭기로 전류 범위를 넓힙니다.

구성·옵션

6105A·6100B 기본 구성과
별매 품목

구성품옵션구분
본체6105A · 6100B기본
전류 옵션6105A/50A · 6105A/80A · 6100B/50A · 6100B/80A별매
에너지 옵션6105A/E · 6100B/E별매
CLK 옵션6105A/CLK · 6100B/CLK별매
보조 유닛6106A · 6101B별매
증폭기52120A별매
리드선·케이스6100/LEAD · 6100/CASE별매
