Fluke Calibration 6135A PMUCAL Phasor Measurement Unit Calibration System

MODEL: 6135A
브랜드: FLUKE CALIBRATION
제품 자료: 브로셔

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

PMU 형식 시험 순서를
자동으로 진행하는 교정 시스템

Fluke Calibration 6135A/PMUCAL PMU 교정 시스템

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 6135A/PMUCAL은 3상 6135A 전력 표준기와 시스템 타이밍 유닛, GPS 수신기, 서버 PC를 19인치 랙 하나에 모은 PMU(페이저 측정 장치) 교정 시스템입니다. IEEE C37.118.1a-2014 시험 세트를 자동으로 실행합니다.

상별 1008 V, 21 A를 16 Hz ~ 6 kHz 대역으로 출력하므로 PMU 공칭 입력은 물론 고조파 시험 주파수까지 다룹니다. 시험 시간은 PMU 구성 하나에 약 6 ~ 8시간이고, 자동 시험을 시작하기 전까지 사용자가 할 작업은 1시간 미만입니다. (주)테솔이 국내에 공식 공급합니다.

1008 V

상별 출력 전압

21 A

상별 출력 전류

16 Hz ~ 6 kHz

출력 주파수 범위

6 ~ 8시간

PMU 구성당 시험 시간

특징

6135A/PMUCAL의
자동 시험과 보고서

핵심 특징	현장에서 달라지는 점
자동 시험 세트	시험 순서가 자동으로 진행되므로 PMU 구성(주파수·보고율·클래스)을 바꿔 가며 반복하는 시험에서 작업자의 개입이 줄어듭니다.
Simulate Mode와 PMU Test Mode	PMU를 연결하지 않고 신호 생성을 먼저 확인한 뒤 실제 시험으로 넘어가므로 결선 오류에 따른 재시험이 줄어듭니다.
TVE·FE·RFE 평가	벡터 오차와 주파수 오차, 주파수 변화율 오차를 같은 시험에서 산출해 판정 근거를 한 보고서로 묶습니다.
자동 보고서·그래프	결과 보고서와 그래프가 자동으로 작성되므로 형식 시험 기록을 수작업으로 옮기는 단계가 없습니다.
원격 교정	클라이언트 PC가 현장 네트워크나 인터넷으로 시스템에 접속하므로 설치 장소와 떨어진 곳에서도 시험을 운영할 수 있습니다.
사용자 지정 시험	표준 시험 세트에 없는 동작도 절차를 편집하거나 새로 만들어 확인할 수 있습니다.

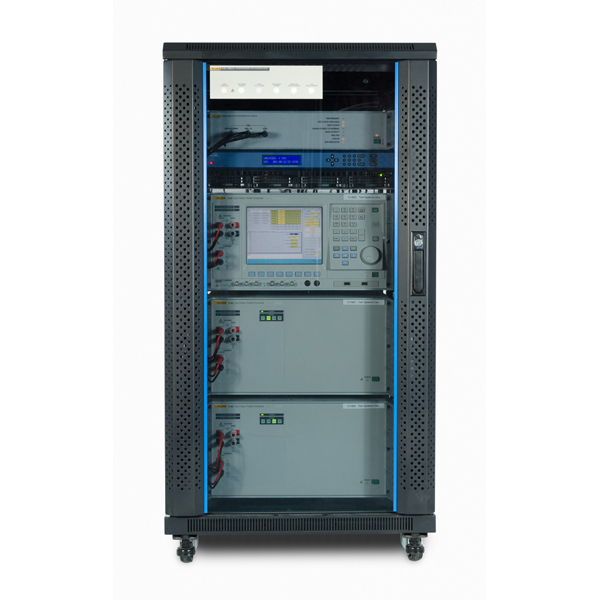

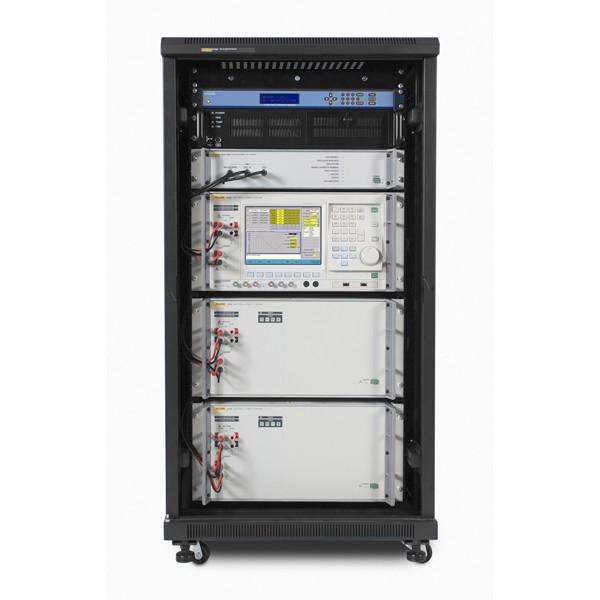

장비들이 적층된 랙 형태의 교정 시스템 전체 모습

시험 구성

PMU 시험 항목과
영향량 범위

표준 시험 세트의 영향량

정상상태 시험은 위상각 ±180°, 고조파 2 ~ 100차, 대역 외 간섭 5 ~ 180 Hz를 다룹니다. 변조 시험은 변조 주파수 0.1 ~ 12 Hz와 진폭·위상 변조 지수 0 ~ 0.1 범위에서, 주파수 램프 시험은 44.0 ~ 65.9 Hz 구간과 0.1 ~ 6 Hz/s 램프 속도로 수행합니다.

입력 스텝 시험은 진폭 스텝 0 ~ ±50 %를 1 ~ 40회 단계로 나눠 인가합니다. PMU 응답 시간이 보고 간격보다 짧기 때문에, 스텝 시점을 조금씩 어긋나게 배치해 측정 분해능을 확보합니다.

시스템 구성

서버 PC와
클라이언트 PC 준비

서버 PC는 PMU 교정 소프트웨어와 함께 시스템에 포함되고, 클라이언트 PC는 사용자가 준비합니다. 클라이언트 PC에는 Windows 7 이상과 Excel 2003 이상이 필요합니다. 하드웨어는 2 GHz 프로세서와 RAM 2 GB, 여유 디스크 20 GB, 32X DVD 드라이브를 갖추고, 네트워크 속도는 300 KB/s를 넘어야 합니다.

시스템 타이밍 유닛과 GPS 수신기

시스템 타이밍 유닛은 GPS 수신기의 UTC 시각을 기준으로 6135A 출력과 PMU의 시간 기준을 일치시킵니다.

교정 관리

6135A 단독 사용과
교정 주기

6135A 전력 표준기는 시스템에서 분리해 단독으로 사용할 수도 있습니다. 전압계·전류계·변류기·플리커 미터는 물론 전력 분석기, 릴레이 테스터, VA·VAR 미터, 전력량계 교정에도 활용합니다. 표준기와 타이밍 유닛은 1시간 예열 후 같은 조건에서 비교해야 하므로 교정 이력을 일정한 주기로 관리하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

6135A/PMUCAL
교정 소프트웨어와 시험 진행 순서

6135A/PMUCAL은 서버 PC의 교정 소프트웨어가 시험 과정을 설정하고 PMU 시험과 결과 분석을 제어합니다. 사용자가 준비한 클라이언트 PC는 네트워크나 인터넷으로 서버 PC에 접속해 시험을 운영합니다.

소프트웨어·도구	하는 일
교정 소프트웨어 (서버 PC)	IEEE C37.118.1a-2014 시험 세트 실행, 시험 절차 수정과 작성
Simulate Mode	실제 PMU 없이 응답을 모의해 시험 개발과 교육 진행
PMU Test Mode	실제 PMU를 시험하고 데이터 수집
클라이언트 PC	네트워크나 인터넷으로 서버 PC에 명령 전달
보고서 템플릿	시험 보고서, 그래프, 교정 성적서 작성

처음 연결하는 순서

순서	할 일
1	랙의 GPS 수신기에 동봉된 안테나와 케이블을 연결해 시스템과 피시험 PMU에 UTC 시각을 공급하세요.
2	6135A의 시험 연결 패널과 전압·전류 리드로 피시험 PMU에 전압·전류 자극을 연결합니다.
3	클라이언트 PC에서 서버 PC에 접속해 시험할 PMU 구성(주파수, 샘플 레이트, 클래스)을 정하세요.
4	시험을 시작하면 6135A가 규격의 정적·동적 조건을 출력하고, 소프트웨어가 PMU 보고값을 기준과 비교해 판정합니다.
5	시험이 끝나면 보고서와 그래프, 교정 성적서를 출력하거나 파일로 공유하세요.

PMU 구성 하나(주파수, 샘플 레이트, 클래스)의 전체 시험에 약 6~8시간이 걸립니다. 처음 몇 분만 설정하면 이후는 자동으로 진행되므로, 시험 일정은 구성 수에 맞춰 잡으세요.

사양

6135A/PMUCAL의
PMU 시험 사양

항목	사양
시험 표준	IEEE C37.118.1a-2014
출력 전압 (상별)	1008 V
출력 전류 (상별)	21 A
출력 전류 컴플라이언스	9 V
주파수 범위	16 Hz ~ 6 kHz
정상상태 TVE	0.1 %
정상상태 FE · RFE	FE 0.0005 Hz, RFE 0.001 Hz/s
동적 (변조) TVE · FE · RFE	0.3 % · 0.001 Hz · 0.02 Hz/s
동적 (램프) TVE · FE · RFE	0.1 % · 0.0005 Hz · 0.01 Hz/s
테스트 정확도 비율 (TAR)	통상 40:1 (IEEE C37.118.1a-2014 측정 요구 기준)
시험 시간	PMU 구성당 약 6 ~ 8시간
PMU 공칭 주파수	50 Hz 또는 60 Hz
PMU 공칭 진폭	전압 10 ~ 240 V, 전류 0 ~ 10 A
신호 크기 (공칭 PMU의 %)	전압 10 ~ 120 %, 전류 10 ~ 200 %
신호 주파수 범위	44.0 ~ 65.9 Hz
테스트 기간 (단일 테스트)	1 ~ 65,535초
위상각	±180°
고조파 왜곡	차수 2 ~ 100, 크기 0 ~ 40 % (최대 고조파 주파수 6 kHz)
대역 외 간섭	주파수 5 ~ 180 Hz, 크기 0 ~ 40 % (PMU 공칭 전압 대비)
변조 테스트 신호 크기	PMU 공칭 전압/전류의 100 %
변조 주파수	0.1 ~ 12 Hz
진폭 변조 지수	0 ~ 0.1
위상 변조 지수	0 ~ 0.1 rad
변조 안정화 시간	0 ~ 10초
주파수 램프	44.0 ~ 65.9 Hz
램프 속도	0.1 ~ 6 Hz/s
램프 위상 천이	±180°
램프 전이 시간	0 ~ 255개 보고서
진폭 스텝 크기	0 ~ ±50 %
스텝 전 지연	255초
스텝 수	1 ~ 40
입력 전압	100 ~ 240 V (±10 % 변동 허용)
입력 주파수	47 ~ 63 Hz
최대 사용량	3,500 VA
크기	1,170 H × 600 W × 800 D mm
무게	170 kg (배송 상자 포함 210 kg)
예열	1시간
동작 온도	5 ~ 35 °C
보관 온도	0 ~ 50 °C
운송 온도	0 ~ 50 °C (−20 ~ 0 °C 또는 50 ~ 60 °C는 운송 시간 100시간 미만)
작동 습도	80 % 미만 (5 ~ 30 °C), 35 °C에서 50 %까지 연속 감소
보관 습도	95 % 미만, 비응축 (0 ~ 50 °C)
고도	작동 0 ~ 2,000 m, 보관 0 ~ 12,000 m
안전	IEC 61010-1, 과전압 범주 II, 오염 등급 2
EMI/RFI/EMC	IEC 61326-1 (통제된 EM 환경), FCC part 15 sub-part B class A
전력 표준기 분해능 · 정확도	전압·전류 최대 6자리, 정확도 0.005 %(50 ppm) 미만, 위상 조정 분해능 1 m°(10 µrad)
위상 정확도	전압-전류 2.3 m°, 전압 간 5 m°
클라이언트 PC 요구 사항	Windows 7 이상, Excel 2003 이상, 2 GHz 프로세서, RAM 2 GB, 여유 디스크 20 GB, 네트워크 300 KB/s 초과, 32X DVD 드라이브

활용 분야

PMU와 전력 계측기
교정 현장

PMU 교정 — 설치 전 검수와 운용 중 정기 교정에서 TVE·FE·RFE를 평가합니다.
형식 시험과 시제품 승인 — PMU와 전력망 장비의 동적 응답을 표준 시험 세트로 시험합니다.
전압·전류 계측기 교정 — 전압계, 전류계, 변류기, 플리커 미터를 6135A 표준기로 교정합니다.
전력 분석기와 릴레이 테스터 교정 — 전력 분석기, 릴레이 테스터, VA·VAR 미터의 지시값을 대조합니다.
변압기와 전력량계 교정 — 변압기, 3선·4선 전력계, 전력량계를 시험합니다.

선택 가이드

시험 목적에 맞는
6135A/PMUCAL 구성

이럴 때 (현장 조건)	권장 구성	선택 이유
PMU 시험을 랙 하나로 끝낼 때	6135A/PMUCAL 시스템	표준기와 타이밍 유닛, GPS, 서버 PC가 한 랙에 갖춰져 있어 PMU 시험 세트를 자동으로 실행합니다.
전력 계측기 교정만 필요할 때	6135A 표준기 단독	시스템에서 표준기만 분리해 전압·전류·전력 계측기를 교정할 수 있습니다.
표준에 없는 동작을 확인할 때	사용자 지정 시험	절차를 편집하거나 새로 만들어 표준 시험 세트에 없는 동작까지 확인할 수 있습니다.
설치 현장 밖에서 시험을 운영할 때	클라이언트 PC 원격 교정	클라이언트 PC가 인터넷으로 접속해 서버 PC의 시험을 원격으로 실행합니다.

구성·옵션

기본 구성과
사용자 준비 품목

구성품	내용	구분
6135A 전력 표준기	6105A 1대 + 6106A 2대	포함
시스템 타이밍 유닛	GPS 수신기 포함	포함
서버 PC	PMU 교정 소프트웨어 포함	포함
클라이언트 PC	사용자가 준비	별도 준비

6135A/PMUCAL과 함께 보는
전기 교정기

6135A/PMUCAL로 PMU 한 대를 시험하는 데 얼마나 걸립니까?
PMU 구성 하나에 약 6 ~ 8시간이 걸립니다. 시험 세트가 자동으로 진행되고 결과 보고서도 자동으로 작성되므로, 작업자는 시작 단계에만 관여하면 됩니다.
6135A/PMUCAL의 클라이언트 PC는 따로 준비해야 합니까?
네, 클라이언트 PC는 사용자가 준비합니다. 서버 PC는 PMU 교정 소프트웨어와 함께 시스템에 포함되어 있습니다.
6135A 표준기로 PMU 이외의 계측기도 교정할 수 있습니까?
네, 6135A 표준기를 단독으로 사용해 전압계와 전류계, 전력 분석기, 전력량계를 교정할 수 있습니다. 위상 정확도는 전압-전류 간 2.3 m°, 전압 간 5 m°입니다.
PMU를 연결하지 않고 신호를 먼저 확인할 수 있습니까?
네, Simulate Mode에서는 PMU를 연결하지 않고 신호를 생성합니다. 결선과 출력 조건을 점검한 뒤 PMU Test Mode로 전환하세요.
