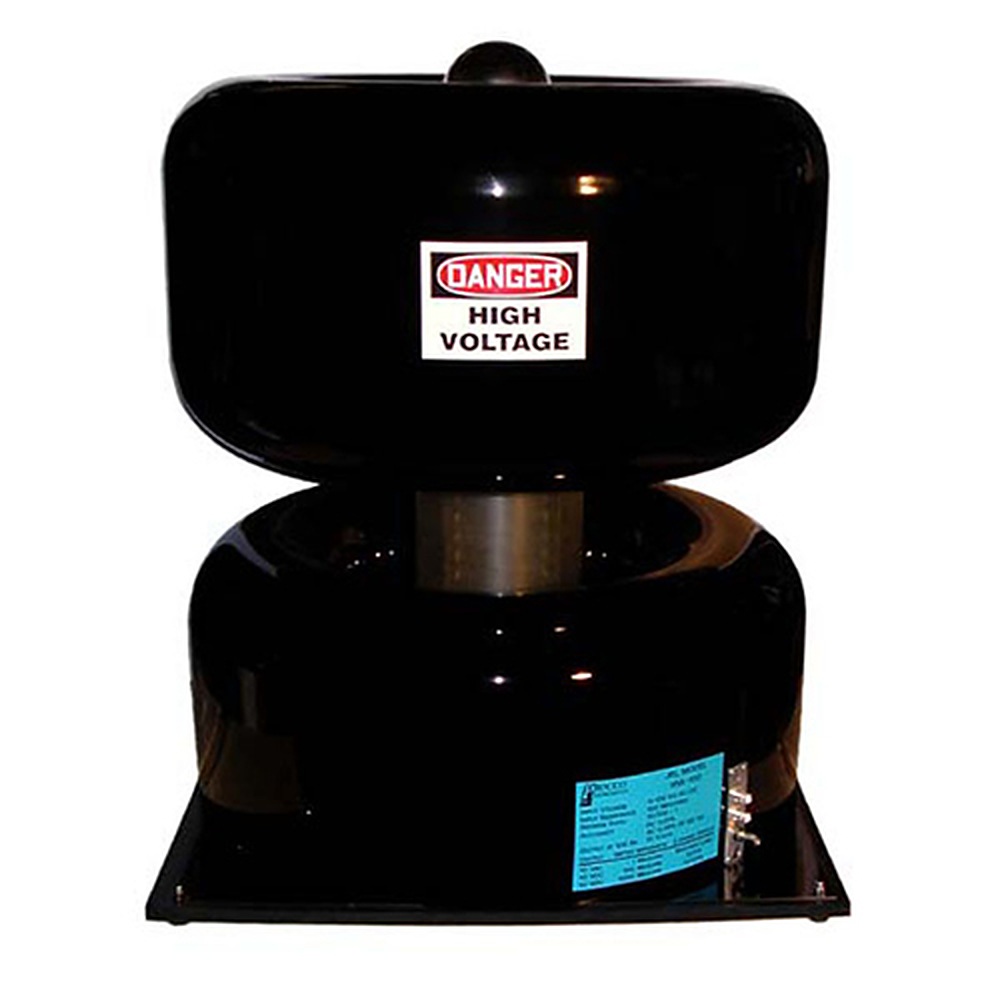

Ohm-Labs HVA 정밀급 고전압 분할기

MODEL: HVA AC/DC Voltage Divider
브랜드: OHM-LABS

제품문의 구매하기

최대 150 kV까지 분압해
계기 비율을 교정하는 분할기

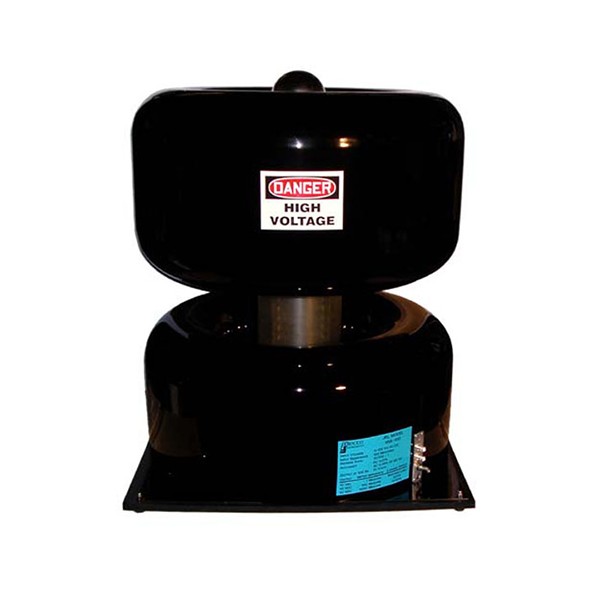

Ohm-Labs HVA 정밀 고전압 분할기

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs HVA는 토로이드 차폐 구조로 dc 비율 정확도 0.01 % 미만을 유지하는 50·100·150 kV급 정밀 고전압 분할기(HV Divider)이며, 고전압 계기와 프로브의 비율을 교정하는 기준 장비로 사용합니다.

연간 안정도가 0.005 % 미만이고 비율 온도 계수가 5 ppm/°C 미만이어서 시험실 온도가 바뀌어도 교정 후 비율이 쉽게 틀어지지 않습니다. dc와 50/60 Hz 교류를 한 대로 다루므로 교정 대상이 바뀔 때마다 분할기를 교체하지 않아도 되며, 이 분할기는 (주)테솔이 국내에 공식 공급합니다.

150 kV dc

HVA-150 최대 입력

100 kV ac

HVA-150 교류 정격

< 0.05 %

60 Hz 비율 정확도

1000 Ω

dc 출력 임피던스

특징

차폐와 저항 선별이
만드는 안정성

핵심 특징	현장에서 달라지는 점
토로이드 차폐	근접 효과가 무시할 수 있는 수준으로 줄어, 주변 접지물이나 작업자 위치 때문에 비율이 흔들리는 문제를 시험 배치 단계에서 걱정하지 않아도 됩니다.
차폐 용량 없음	차폐 구조가 별도 용량을 만들지 않으므로 교류 측정에서 주파수에 따라 비율이 어긋나는 요인이 하나 사라집니다.
개별 권선 저항 선별	저항을 하나씩 감아 선별하고 처리한 덕분에 온도 계수가 낮아, 항온 설비가 없는 시험실에서도 비율 보정 부담이 작습니다.
1년 단위 비율 안정	1년 사이 비율 변화가 작아 교정 이력을 비교할 때 분할기 자체의 드리프트를 따로 의심하지 않아도 됩니다.
dc · ac 겸용	한 대로 dc와 교류 전압계를 모두 교정하므로 기준기 보유 대수와 교정 이력 관리 항목이 줄어듭니다.
맞춤 범위	표준 정격 밖의 전압과 특수 출력은 주문 구성으로 정하므로 기존 시험 설비의 전압 체계에 그대로 연결됩니다.

모델 선택

정격 전압과
출력 전압의 관계

HVA-50과 HVA-100은 표준 출력이 1 V, HVA-150은 1.5 V로 정해져 있어 정격 입력을 분압비로 나누면 출력 전압이 바로 나옵니다. 입력 쪽 교류 정격은 dc보다 낮아 HVA-50이 35 kV, HVA-100이 70 kV, HVA-150이 100 kV이므로, 교류 전압계를 교정하는 시험실은 dc 정격이 아니라 ac 정격으로 모델을 골라야 합니다.

출력 연결

출력 임피던스와
열변환기 연결

출력 단자에 열변환기를 연결할 때

dc 출력 임피던스는 1000 Ω, ac 출력 임피던스는 1001.0101 Ω입니다. 입력 임피던스가 1 MΩ인 열변환기를 연결하면 ac 출력이 1000 Ω으로 션트되므로, ac 교정에서는 열변환기의 입력 임피던스까지 포함한 출력 임피던스를 기준으로 부하를 계산합니다.

교정 관리

기준기의 교정 주기와
이력 관리

분할기 비율은 연간 안정도 값을 바탕으로 1년 단위 교정 이력과 비교해 관리합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사양

50~150 kV
모델 비교 사양

항목	HVA-50	HVA-100	HVA-150
최대 입력 (dc)	50 kV	100 kV	150 kV
최대 입력 (ac)	35 kV	70 kV	100 kV
저항	50 MΩ	100 MΩ	300 MΩ
분압비	50,000:1	100,000:1	100,000:1
표준 출력	1 V dc · 1 V ac	1 V dc · 1 V ac	1.5 V dc · 1.5 V ac
크기 (W × D × H)	61 × 61 × 71 cm	61 × 61 × 71 cm	61 × 61 × 81 cm
무게	22 kg	22 kg	25 kg

시리즈 공통 사양

항목	사양
비율 정확도	dc 0.01 % 미만 · 60 Hz에서 0.05 % 미만
연간 안정도	0.005 % 미만
비율 온도 계수	5 ppm/°C 미만 (0.0005 % 미만)
출력 임피던스	dc 1000 Ω · ac 1001.0101 Ω (입력 임피던스 1 MΩ 열변환기와 사용 시 1000 Ω으로 션트)
차폐 구조	토로이드 차폐, 근접 효과 무시 수준
저항 소자	개별 권선 및 선별·처리 저항, 차폐 구조에 의한 용량 없음
사용 전압 형식	dc · 50/60 Hz ac
맞춤 구성	HVA-(A)-(B)-(C) 형식 맞춤 입력·출력, 일반 옵션 1 V 또는 10 V / 1 V 듀얼 출력
150 kV 초과 확장	중앙 컬럼 적층과 중간 토로이드 변경으로 확장
운반 옵션	HVA-CASE 운반 케이스

활용 분야

고전압 비율 교정이
필요한 현장

고전압 계기 교정 — kV 미터의 지시값을 분할기 출력과 비교해 비율 오차를 확인합니다.
절연·내전압 시험기 점검 — 시험기가 인가하는 전압을 분압비로 환산해 검증합니다.
고전압 프로브 교정 — 프로브의 분압비를 기준 분할기와 대조해 교정합니다.
연구소 고전압 시험 — dc와 교류 조건의 기준 전압을 한 장비로 확보합니다.

선택 가이드

시험 전압별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
50 kV dc 이하에서 교정할 때	HVA-50	출력 1 V에 분압비 50,000:1로 구성이 가장 단순합니다.
100 kV dc · 70 kV ac까지 필요할 때	HVA-100	분압비 100,000:1에 표준 출력 1 V를 유지합니다.
150 kV dc · 100 kV ac까지 필요할 때	HVA-150	저항 300 MΩ에 출력 1.5 V이며 본체 높이가 81 cm로 가장 큽니다.
30 kV 이하를 현장에서 휴대하며 교정할 때	KV-30A	무게 6 kg의 휴대형으로 dc와 교류를 함께 다룹니다.
10 kV dc 이하를 소형으로 확인할 때	KVVB	340 g 소형 dc 전용 분할기입니다.

구성·옵션

운반 케이스와
맞춤 구성

HVA-CASE 운반 케이스 — 시험실 사이를 옮길 때 본체를 담는 전용 케이스입니다.
맞춤 입력·출력(HVA-(A)-(B)-(C)) — 표준 정격 밖의 전압과 특수 범위를 주문 사양으로 정합니다.
듀얼 출력 옵션 — 일반 옵션으로 1 V 또는 10 V / 1 V 듀얼 출력이 있습니다.
150 kV 초과 확장 — 중앙 컬럼을 쌓고 중간 토로이드를 변경하는 방식으로 늘립니다.

HVA와 함께 보는
고전압 분할기

HVA 분할기로 교류 전압계도 교정할 수 있습니까?
네, 50/60 Hz 교류를 다루며 60 Hz 비율 정확도는 0.05 % 미만입니다. 교류 정격은 dc보다 낮으므로 시험 전압이 모델의 ac 정격 안에 있는지 먼저 확인하세요.
HVA의 출력 임피던스는 dc와 ac에서 왜 다릅니까?
ac 출력은 1001.0101 Ω으로 설계되어 입력 임피던스 1 MΩ 열변환기와 병렬이 되면 1000 Ω으로 션트됩니다. 열변환기가 아닌 계기를 연결하면 그 입력 임피던스만큼 부하 영향이 달라집니다.
HVA로 150 kV를 넘는 전압 범위도 구성할 수 있습니까?
네, 중앙 컬럼을 적층하고 중간 토로이드를 변경하는 방식으로 150 kV를 넘게 확장할 수 있습니다. 필요한 전압과 출력 조건은 주문 단계에서 정하는 맞춤 구성입니다.
HVA 분할기는 이동할 때 어떻게 운반합니까?
전용 HVA-CASE 운반 케이스를 옵션으로 갖추고 있습니다. 본체 무게가 22~25 kg이므로 시험실 사이를 옮길 때는 두 사람이 드는 편이 안전합니다.
