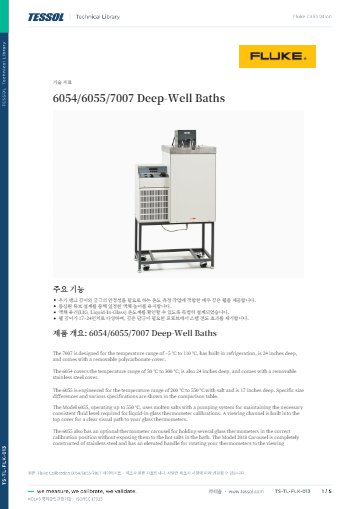

제품 자료
제품문의 구매하기

교반 중에도 액면이 일정한
610 mm 깊이 딥웰 항온조

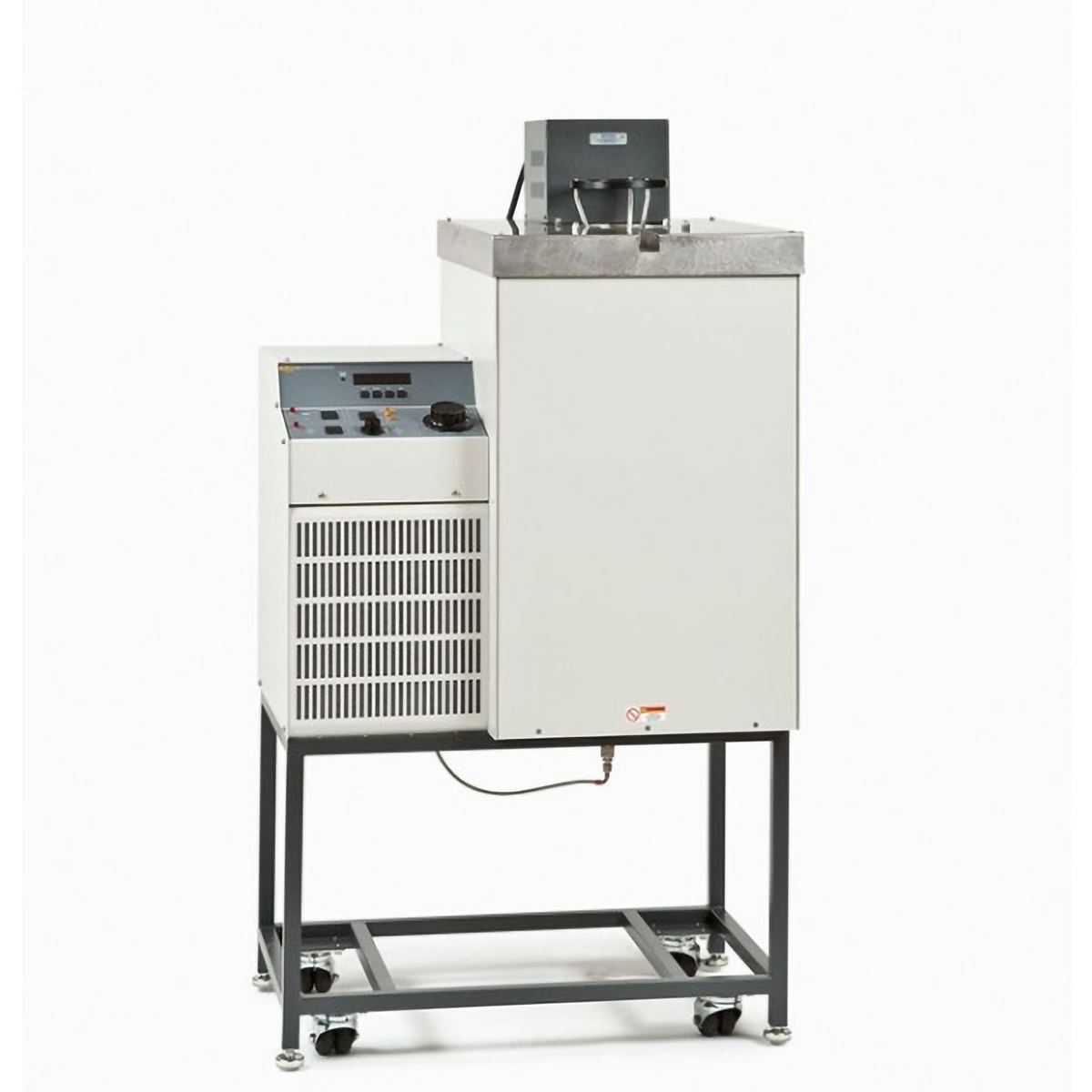

Fluke Calibration 6054·6055·7007 딥웰 항온조

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 6054·6055·7007은 610 mm 침지 깊이와 동심관 구조로 액면을 일정하게 유지하는 딥웰 계측 항온조(Deep-well Calibration Bath)입니다. 세 모델이 -5~550 °C를 나누어 담당하며, 긴 SPRT와 액체봉입 유리온도계를 교정할 수 있습니다.

7007은 물과 에탄올에서 높은 안정도를 유지하며 내장 냉각 시스템만으로 하한에 도달합니다. 6055는 5001 염욕 소금을 녹여 오일 상한을 넘는 온도의 비교 교정을 담당합니다. 1차·2차 교정 실험실을 위한 이 항온조는 (주)테솔이 국내에 공식 공급합니다.

610 mm

세 모델 공통 침지 깊이

±0.001 °C

7007 안정도(0 °C)

3개 모델

저온·중고온·소금 구간을 분담

동심관

교반 중에도 일정한 액면 유지

특징

610 mm 깊은 침지와
일정한 액면

핵심 특징현장에서 달라지는 점
세 모델 공통의 깊은 침지세 모델 모두 긴 SPRT를 기준 깊이까지 담가 스템을 통한 열 전도 오차를 줄입니다.
동심관 구조교반 중에도 액면 높이가 일정하게 유지되어 유리온도계의 교정 조건이 변하지 않습니다.
유리온도계 관찰 채널덮개 위 관찰 채널로 눈금을 확인하므로 읽기 오차가 줄어듭니다.
7007 내장 냉각외부 냉각기 없이 내장 냉각 시스템만으로 하한까지 내려가 설치가 단순합니다.
6054 고온 오일5012와 5017 오일을 사용해 중온과 고온 구간을 한 대로 교정할 수 있습니다.
6055 염욕 소금5001 염욕 소금으로 오일 상한 이상의 고온 비교 교정을 담당합니다.
온도계 캐러셀2018 스테인리스 캐러셀이 온도계를 관찰 위치로 회전시키므로 여러 개를 연속으로 읽을 수 있습니다.
자동 기록 연동1586A Super-DAQ와 연동하면 측정값을 자동으로 기록해 수기 기록 오류를 줄입니다.

액면 유지

동심관 구조와
유리온도계 교정

액체봉입 유리온도계는 액면 높이가 곧 교정 조건입니다. 동심관 구조는 교반 중에도 액면을 일정하게 유지하며, 6055에서는 2018 캐러셀 고정구에 유리온도계를 걸어 교정합니다. 침지 깊이는 센서 지름의 15배에 감지 소자 길이를 더한 값이 기준이므로, 610 mm이면 가장 긴 SPRT도 기준 깊이로 담글 수 있습니다.

교반 중에도 일정한 액면과 관찰 채널

덮개 위 관찰 채널로 유리온도계 눈금을 읽으면서 액면 높이가 변하지 않는지 함께 확인하세요. 7007에는 탈착식 폴리카보네이트 덮개, 6054에는 탈착식 스테인리스 덮개가 들어 있습니다.

소금 배스

550 °C 상한의
소금 배스 운용

6055는 5001 염욕 소금을 녹여 오일 상한을 넘는 구간의 비교 교정을 담당합니다. 질산염 소금은 산화제이므로 취급 교육을 받고, 냉각 후 소금이 굳는 과정까지 계획하세요. 벤치형 소금 배스가 필요하다면 6050H를 검토하세요.

염욕 소금을 채운 6055 수조

소금이 녹은 상태에서만 교반과 온도 제어가 정상적으로 작동하므로, 가열 전에 소금량이 규정 용량인지 확인하세요. 교정이 끝나면 천천히 냉각하고, 소금이 굳기 전에 센서를 빼 두어야 센서가 소금에 고착되지 않습니다.

사양

7007·6054·6055 3개 모델
비교와 공통 사양

항목700760546055
온도 범위-5 ~ 110 °C50 ~ 300 °C200 ~ 550 °C (소금)
안정도±0.001 °C (0 °C, 물/에탄올), ±0.001 °C (25 °C, 물), ±0.003 °C (100 °C, 5012)±0.003 °C (100 °C, 5012), ±0.005 °C (300 °C, 5017)±0.003 °C (200 °C, 소금), ±0.01 °C (550 °C, 소금)
균일도±0.004 °C (0 °C, 에탄올), ±0.007 °C (100 °C, 5012)±0.007 °C (100 °C, 5012), ±0.015 °C (300 °C, 5017)±0.005 °C (200 °C, 소금), ±0.010 °C (550 °C, 소금)
작업 구역 지름178 mm196 mm107 mm
용량42 L50 L19.8 L (소금 43 kg)
히터250 ~ 1000 W250 ~ 1000 W260 ~ 2080 W
크기 (D × W)470 × 775 mm572 × 762 mm572 × 775 mm
모터 상단 높이1397 mm1422 mm1524 mm
설정 분해능0.002 °C, 고분해능 모드 0.00003 °C0.01 °C, 고분해능 모드 0.00018 °C0.01 °C, 고분해능 모드 0.00018 °C
설정 재현성±0.005 °C±0.01 °C±0.01 °C
덮개탈착식 폴리카보네이트 덮개탈착식 스테인리스 덮개2018 캐러셀 고정구 사용

시리즈 공통 사양

항목사양
침지 깊이610 mm
전원230 V ac 50/60 Hz 15 A
설정 정확도±1 °C
표시 분해능0.01 °C
접액부304 스테인리스
제어판 높이914 mm
온도 설정디지털 표시창, 버튼 입력
자동화1586A Super-DAQ 연동, IEEE-488은 2001-IEEE 추가
액면 유지동심관 구조
캐러셀2018 스테인리스 캐러셀 (전체 스테인리스, 손잡이로 온도계를 읽는 위치로 회전)
소금 (6055)5001 염욕 소금 43 kg

활용 분야

긴 센서와 유리온도계
교정 현장

  • 1차·2차 교정 실험실 — 긴 SPRT를 기준 깊이로 담가 비교 교정합니다.
  • 유리온도계 교정 — 액체봉입 유리온도계를 액면 높이 기준으로 교정합니다.
  • 저온 기준 비교 — 7007로 영하 구간에서 센서를 비교합니다.
  • 다수 온도계 연속 읽기 — 캐러셀에 온도계를 걸고 회전시키며 차례로 읽습니다.

선택 가이드

온도 범위와 설치 공간으로 고르는
딥웰 항온조

이럴 때 (현장 조건·용량)권장 모델선택 이유
-5 ~ 110 °C에서 긴 센서를 사용할 때700742 L 수조에 물과 에탄올 기준의 높은 안정도를 갖춥니다.
50 ~ 300 °C에서 긴 센서를 사용할 때605450 L 수조에 5012·5017 오일을 채워 중온과 고온 구간을 한 대로 교정합니다.
200 ~ 550 °C 소금 비교가 필요할 때60555001 염욕 소금으로 오일 상한 이상을 맡습니다.
벤치형 27 L로 충분할 때6020305 mm 침지 깊이의 벤치형 오일 배스입니다.

구성·옵션

딥웰 항온조 기본 구성과
부속 옵션

  • 7007 — 폴리카보네이트 덮개가 포함됩니다.
  • 6054 — 스테인리스 덮개가 포함됩니다.
  • 6055 — 염욕 딥웰 항온조이며 5001 염욕 소금을 별도로 구성합니다.
  • 2018 — 스테인리스 캐러셀 옵션입니다.
  • 2001-IEEE — IEEE-488 인터페이스 옵션입니다.

교정

기준 SPRT 정기 교정과
KOLAS 안내

딥웰 항온조의 비교 교정은 기준 SPRT의 성적서에서 소급성을 얻으므로 기준 센서의 정기 교정을 교정 계획에 포함하세요. 기준 SPRT 교정은 (주)테솔이 KOLAS 인정 범위 안에서 일정과 함께 안내해 드립니다.
