Fluke Calibration 6109A / 7109A 휴대용 항온조
NEW

Fluke Calibration 6109A / 7109A 휴대용 항온조

MODEL
6109A / 7109A
브랜드
FLUKE CALIBRATION

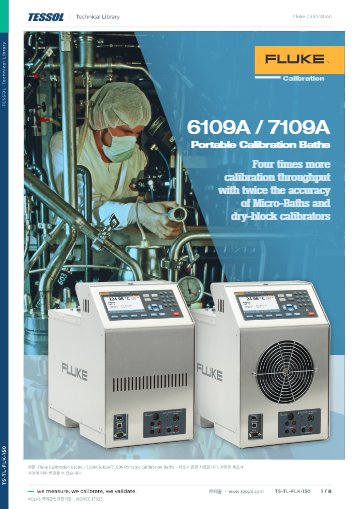

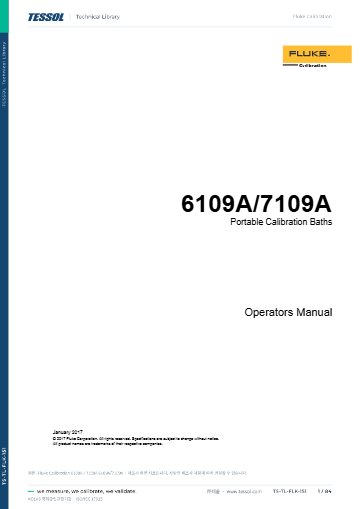

제품 자료
제품문의 구매하기

위생 RTD를 라인 옆에서
담가 교정하는 휴대형 항온조

Fluke Calibration 6109A·7109A 휴대형 교정 항온조

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 6109A·7109A는 2.5 L 수조에 클램프 체결 위생 RTD와 짧은 센서를 담가 교정하는 휴대형 교정 항온조(Portable Calibration Bath)입니다. -P 구성은 기준 PRT와 피교정 RTD·열전대·4~20 mA 신호를 한 대로 읽습니다.

공정에서 떼어 내기 어려운 위생 센서도 수조에 담그기만 하면 되므로 라인을 오래 세우지 않습니다. 표시 정확도 ±0.1 °C는 내장 센서 기준의 값이며, 무게가 16~20 kg이라 한 사람이 라인 사이를 옮길 수 있습니다. 이 항온조는 (주)테솔이 국내에 공식 공급합니다.

±0.1 °C

내장 센서 기준 표시 정확도

2.5 L

수조 용량, 154 mm 깊이

4개

동시에 교정하는 위생 센서

0 ~ 22 mA

-P 구성의 mA 입력 범위

특징

6109A·7109A로
라인 옆 위생 센서 교정

핵심 특징현장에서 달라지는 점

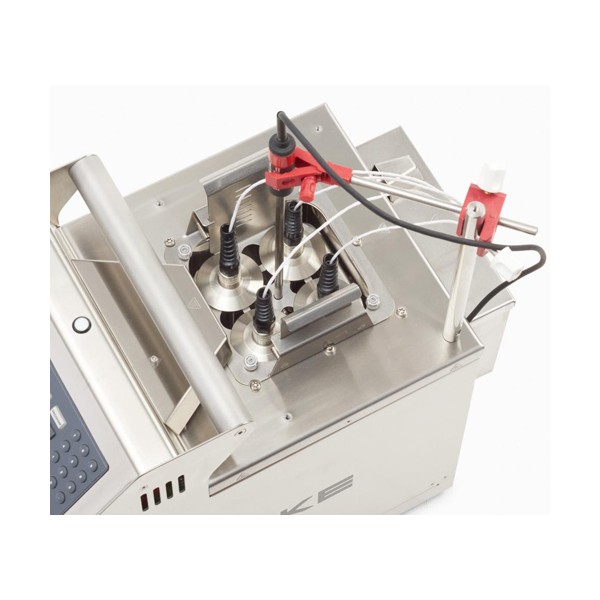

위생 센서 동시 교정클램프 체결 위생 RTD를 최대 4개까지 함께 담가 라인 점검 시간을 줄입니다.
빠른 온도 전환6109A는 100 °C에서 250 °C까지 45분 만에 올라가 고온 교정점 사이의 대기 시간이 짧습니다.

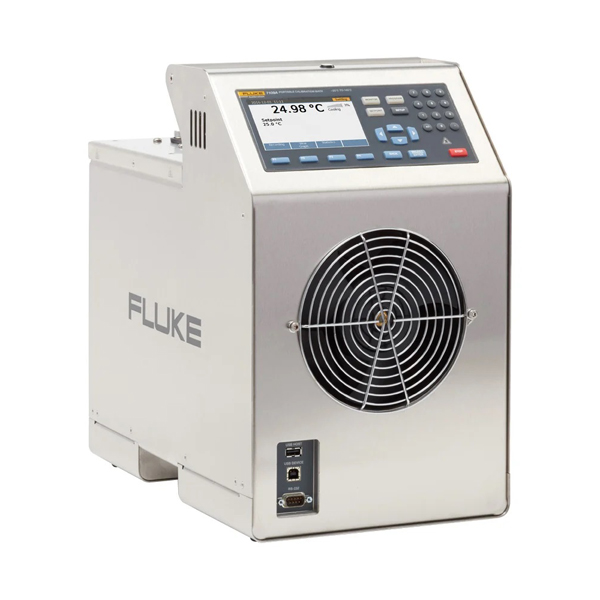

모델별 온도 범위6109A는 고온 쪽을, 7109A는 영하부터 중온까지를 담당하므로 센서의 사용 온도대에 맞춰 고를 수 있습니다.
-P 입력 구성기준 PRT와 RTD·열전대·mA 신호를 한 대로 읽어 별도 리드아웃을 줄입니다.
출고 시 NVLAP 교정NVLAP 승인 교정이 기본 구성에 포함되어 도입 직후부터 기준 온도원으로 사용할 수 있습니다.
스테인리스 케이스클린룸에서 사용하는 살균제에도 견뎌 표면 소독이 잦은 현장에 적합합니다.
밀봉 뚜껑과 키패드이동 중 액체와 습기가 들어가는 것을 막아 설비 사이를 옮겨 다니는 작업에 적합합니다.
고온 경고 표시액체가 60 °C를 넘으면 경고가 켜져 작업자가 화상 위험을 바로 알아차립니다.

위생 센서

제약 플랜트의
위생 센서 교정

클램프 체결 위생 RTD는 공정에서 떼어 수조에 담그고, 트랜스미터 mA 출력은 -P 구성으로 함께 읽습니다. 국내 GMP 기준은 시험기기와 계측기, 기록계를 미리 정한 계획서에 따라 정기적으로 교정하고 기록하도록 요구합니다. 라인을 돌며 교정하는 현장이라면 교정 기록 서식도 함께 준비하세요.

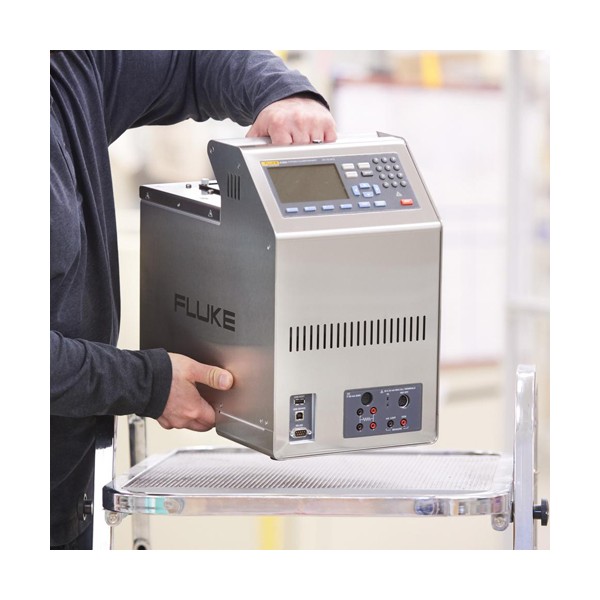

라인 옆 작업대에서 교정하는 구성

한 사람이 들고 라인 사이를 옮길 수 있는 무게라서, 센서를 교정실로 가져가는 대신 수조를 센서 옆으로 옮겨 교정합니다. 이동할 때는 하단 손잡이 두 개를 잡고 밀봉 뚜껑을 닫은 채 옮기세요.

-P 구성

기준 PRT와 mA 입력
한 대로 읽기

-P 구성은 기준 PRT의 저항과 온도, 피교정 RTD 4선, 열전대 mV, mA와 루프 전원을 한 대에서 읽습니다. 센서와 트랜스미터를 한 번에 점검하려면 기본형 대신 -P 구성을 선택하세요.

항목범위 · 정확도
기준 PRT 저항0 ~ 42 Ω (±0.0025 Ω), 42 ~ 400 Ω (±0.006 %)
기준 PRT 온도-25 ~ 250 °C (±0.007 % + 0.015 °C)
피교정 RTD 4선0 ~ 31 Ω (±0.0025 Ω), 31 ~ 400 Ω (±0.008 %)
열전대 mV-10 ~ 100 mV (±0.025 % + 0.01 mV)
mA · 루프 전원0 ~ 22 mA (±0.02 % + 0.002 mA), 24 V dc ±6 V

기준 PRT

표시값과 기준 PRT의
역할 구분

표시 정확도 ±0.1 °C는 내장 제어 센서의 값이므로, 더 작은 불확도가 필요하면 -P 구성에 기준 PRT를 꽂아 그 값을 기준으로 삼으세요. 안정도는 시간에 따른 온도 변동, 균일도는 작업 부피 안의 수직·수평 온도 변동입니다.

기준 PRT를 꽂은 -P 구성 화면

화면에 기준 PRT 값과 피교정 센서 값이 두 줄로 표시되어 교정점마다 차이를 바로 읽을 수 있습니다. 값을 기록할 때는 안정 시간이 지난 뒤의 지시를 기준으로 하세요.

사양

6109A·7109A 2개 모델
비교와 공통 사양

항목6109A7109A
온도 범위35 ~ 250 °C-25 ~ 140 °C (덮개 없이는 -15 °C부터)
안정도0.015 °C0.01 °C
균일도0.03 °C (200 °C까지), 0.04 °C (200 °C 초과)0.02 °C
가열 시간35 → 100 °C 25분, 100 → 250 °C 45분-25 → 25 °C 35분, 25 → 140 °C 55분
냉각 시간250 → 100 °C 35분, 100 → 35 °C 55분140 → 25 °C 45분, 25 → -25 °C 75분
안정화 시간15분10분
권장 액체5014-3.8L 실리콘 오일 200.50, 3.8 L5012-3.8L 실리콘 오일 200.10, 3.8 L
무게16 kg20 kg
모델 구성6109A, 6109A-P7109A, 7109A-P

시리즈 공통 사양

항목사양
표시 정확도±0.1 °C
수조 개구부75 × 75 mm
수조 깊이154 mm
수조 용량2.5 L
표시 분해능0.01 °C, 0.001 °C
반복성0.04 °C
크기 (H × W × D)382 × 242 × 400 mm
출고 시 교정NVLAP 승인 교정 포함
선택 사양운반 덮개(7109-2013-1), 프로브 덮개(7109-2013-2), 조절식 프로브 고정구(7109-2027), 단일 클램프 키트(7109-2051), 액체 넘침 키트(7109-2080), 운반 케이스(7109-CASE)

활용 분야

플랜트 순회 교정이
필요한 현장

  • 제약·식품 플랜트 — 라인을 돌며 위생 센서를 교정합니다.
  • 트랜스미터 점검 — 4~20 mA 출력을 센서와 함께 점검합니다.
  • GMP 교정 계획 — 정기 교정 계획에 따른 교정 기록을 현장에서 남깁니다.
  • 클린룸 장비 — 설비에 달린 온도 센서를 현장에서 교정합니다.

선택 가이드

입력 구성과 이동성으로 고르는
휴대용 항온조

이럴 때 (현장 조건·용량)권장 모델선택 이유
표시값만으로 충분하고 가볍게 쓸 때6109A·7109A 기본형수조와 제어기만 갖춘 구성입니다.
기준 PRT와 mA 신호를 한 대로 읽을 때6109A-P·7109A-P기준 PRT 입력과 0 ~ 22 mA 측정, 루프 전원을 포함합니다.
-25 °C 아래 영하 교정이 필요할 때ADT835-150-30 °C까지 내려가는 Additel 모델입니다.
정확도보다 이동성이 우선일 때6102·7102·71030.75~1.0 L의 더 작고 가벼운 마이크로 배스입니다.

구성·옵션

기본형·-P 구성과
부속 옵션

  • 6109A, 6109A-P — 35 ~ 250 °C 모델의 기본형과 공정 입력 구성입니다.
  • 7109A, 7109A-P — -25 ~ 140 °C 모델의 기본형과 공정 입력 구성입니다.
  • 운반 덮개(7109-2013-1), 프로브 덮개(7109-2013-2), 조절식 프로브 고정구(7109-2027) — 이동과 고정용 부속입니다.
  • 단일 클램프 키트(7109-2051), 액체 넘침 키트(7109-2080) — 위생 센서와 액체 관리용 옵션입니다.
  • 운반 케이스(7109-CASE) — 이동용 케이스입니다.

교정

NVLAP 출고 교정과
이후 KOLAS 교정

출고 시 NVLAP 승인 교정이 포함되며, 이후 정기 교정은 기준 PRT 센서와 함께 계획에 반영하세요. 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
