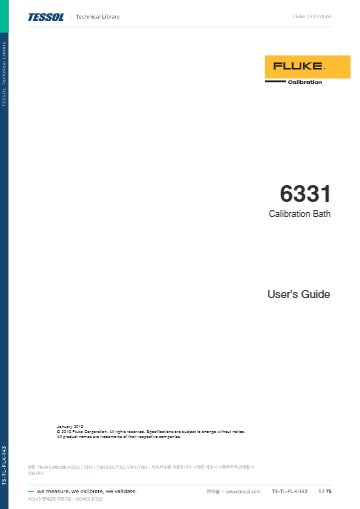

제품 자료
제품문의 구매하기

긴 SPRT를 457 mm 깊이로
담가 교정하는 소형 딥웰 항온조

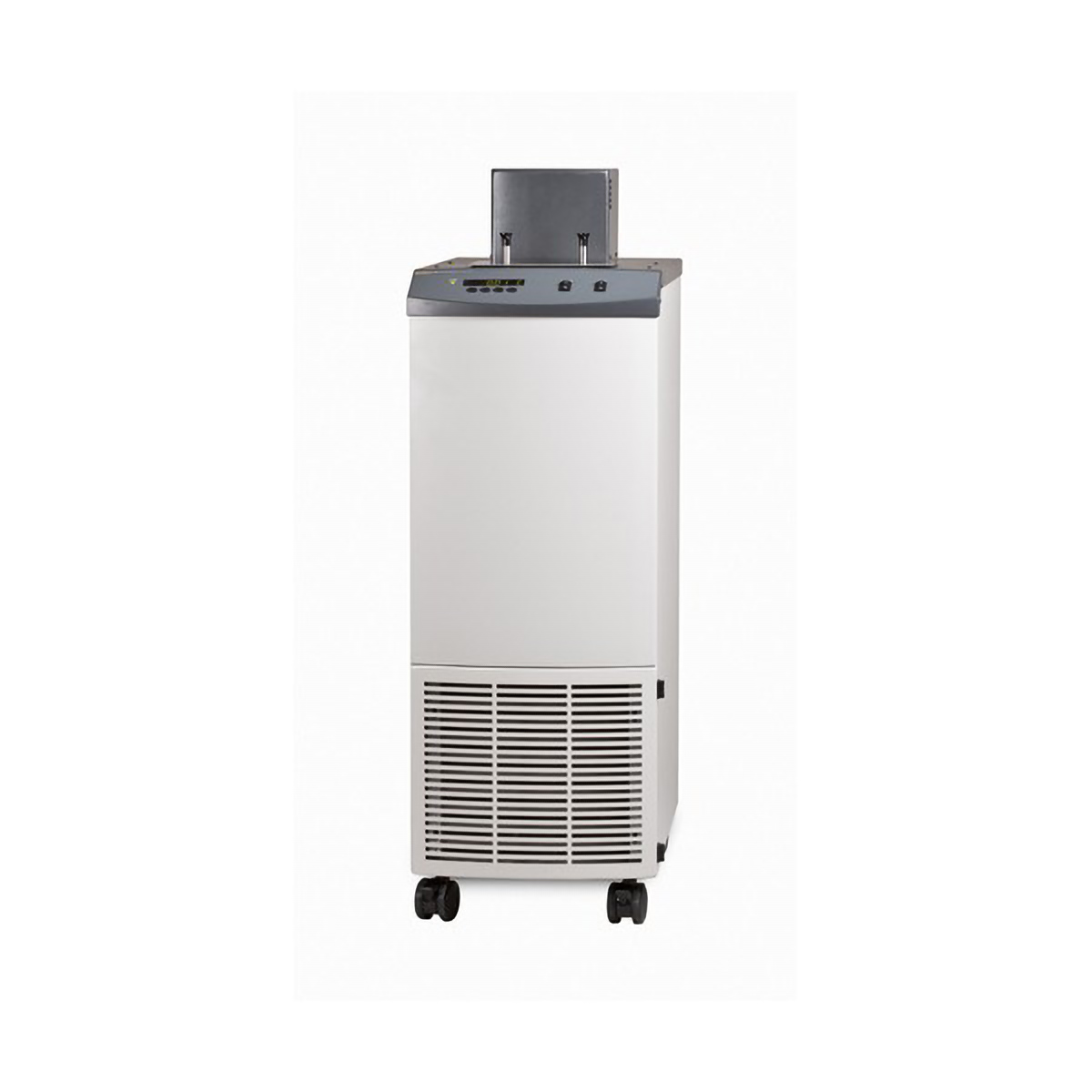

Fluke Calibration 6331·7341·7381 딥웰 소형 항온조

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 6331·7341·7381은 15.9 L 액체로 457 mm 침지 깊이를 확보하는 바닥 설치형 딥웰 소형 항온조(Deep-well Calibration Bath)입니다. 세 모델이 -80~300 °C를 나눠 담당하며, 긴 SPRT·PRT와 액체봉입 유리온도계를 교정합니다.

6331은 고온 쪽, 7341은 -45 °C까지, 7381은 -80 °C까지 담당하므로 교정할 센서의 온도대에 맞춰 모델을 고르세요. 개구부가 120 × 172 mm로 넓어 온도계 여러 개를 함께 담가 교정 시간을 줄입니다. 이 항온조에는 1시간 안정도 데이터와 설정점 정확도 검증 보고서가 포함되며, (주)테솔이 국내에 공식 공급합니다.

457 mm

긴 SPRT를 담그는 침지 깊이

15.9 L

소형 수조의 액체 용량

482 mm

유리온도계 키트 장착 시 깊이

3개 모델

고온·중온·저온을 나눠 맡는 구성

특징

적은 액체로 깊게 담그는
딥웰 항온조

핵심 특징현장에서 달라지는 점
긴 침지 깊이긴 SPRT를 기준 깊이까지 담가 스템을 타고 드나드는 열 오차를 줄입니다.
적은 액체량작은 수조 용량으로 필요한 깊이를 확보해 액체 교체와 보충 부담이 적습니다.
넓은 개구부온도계를 여러 개 함께 담가 기준 센서와 피교정 센서를 같은 조건에서 비교합니다.
넘침 저장조액체가 팽창하면 저장조가 받아 내고 수축하면 다시 채우므로 액면을 손으로 조정할 일이 줄어듭니다.
자동 냉각 제어빠른 냉각이 필요할 때는 자동으로 작동하고 빠르게 가열할 때는 멈추므로 설정점에 빨리 도달합니다.
유리온도계 키트캐러셀에 유리온도계를 최대 10개까지 걸어 한 번에 교정할 수 있습니다.
MET/TEMP II 자동 교정프로브 교정을 몇 분 안에 자동으로 진행해 반복 작업이 줄어듭니다.

침지 깊이

긴 SPRT 교정의
침지 깊이 기준

스템을 타고 열이 드나들면 감지 소자의 온도가 액체 온도와 달라집니다. 침지 깊이는 센서 지름의 15배에 감지 소자 길이를 더한 값을 기준으로 잡고, 기준 프로브와 피교정 센서의 깊이가 다르면 수직 균일도가 그대로 오차로 남습니다. 457 mm 깊이가 확보되므로 긴 SPRT도 기준 프로브와 같은 깊이까지 담글 수 있습니다.

기준 프로브와 피교정 센서의 깊이 맞춤

개구부 위 지지대에 기준 SPRT와 피교정 PRT를 같은 깊이로 고정하고 안정화 시간 15~20분을 둔 뒤 값을 읽으세요. 깊이를 맞춘 상태에서 비교해야 수직 균일도의 영향이 두 센서에 같게 작용합니다.

액체 선택

모델별 액체와
사양 기준 조건

사양표의 안정도와 균일도는 지정된 액체에서의 값입니다. 6331은 중온 구간에 실리콘 오일 5012, 고온 구간에 5017을 기준으로 하고, 7341과 7381은 0 °C 아래에서 에탄올, 그 위에서 5012를 기준으로 합니다. 7341의 25 °C 사양은 물 기준이므로 다른 액체를 사용하면 수치가 달라집니다.

유리온도계 키트로 한 번에 교정

액면 어댑터 튜브와 10개 캐러셀, 8배 스코프로 구성된 옵션 키트를 장착하면 유리온도계를 눈금 높이에서 읽으며 교정할 수 있습니다. 키트를 장착하면 침지 깊이는 482 mm로 늘어납니다.

사양

3개 모델 비교와
딥웰 항온조 공통 사양

항목633173417381
온도 범위35 ~ 300 °C−45 ~ 150 °C−80 ~ 110 °C
안정도±0.007 °C (100 °C, 5012) · ±0.010 °C (200 °C, 5017) · ±0.015 °C (300 °C, 5017)±0.005 °C (−45 °C, 에탄올) · ±0.005 °C (25 °C, 물) · ±0.007 °C (150 °C, 5012)±0.006 °C (−80 °C, 에탄올) · ±0.005 °C (0 °C, 에탄올) · ±0.005 °C (100 °C, 5012)
균일도±0.007 °C (100 °C) · ±0.017 °C (200 °C) · ±0.025 °C (300 °C)±0.007 °C (−45 °C) · ±0.007 °C (25 °C) · ±0.010 °C (150 °C)±0.007 °C (−80 °C) · ±0.007 °C (0 °C) · ±0.007 °C (100 °C)
가열 · 냉각 시간40 → 300 °C 130분 (5017) · 300 → 100 °C 14시간25 → 150 °C 120분 (5012) · 25 → −45 °C 130분 (에탄올)25 → 100 °C 60분 (5012) · 25 → −80 °C 210분 (에탄올)
전원115 VAC(±10 %) 50/60 Hz 14.8 A 또는 230 VAC 7.4 A115 VAC 60 Hz 16 A 또는 230 VAC 50 Hz 8 A230 VAC(±10 %) 50/60 Hz 10 A
무게41 kg68 kg91 kg

시리즈 공통 사양

항목사양
개구부 · 깊이 · 용량120 × 172 mm · 457 mm (LIG 키트 장착 시 482 mm) · 15.9 L
안정화 시간15 ~ 20분
설정 분해능 · 표시 분해능0.01°, 고분해능 모드 0.00018° · 0.01°
설정 정확도 · 재현성±1 °C · ±0.01 °C
접액부304 스테인리스
크기 (H × W × D)1067 × 356 × 788 mm, 바닥에서 개구부까지 940 mm
냉각 제어빠른 냉각이 필요하면 자동 냉각, 빠른 가열 때는 냉각 중지
기본 제공넘침 저장조, 배수구, 1시간 안정도 데이터와 설정점 정확도 검증 보고서

활용 분야

긴 센서와 유리온도계
교정 현장

  • 1차 교정 실험실 — 긴 SPRT를 기준 깊이로 담가 비교 교정합니다.
  • 유리온도계 교정 — 캐러셀로 액체봉입 유리온도계를 한 번에 교정합니다.
  • 저온 기준 비교 — 7381로 초저온 구간까지 내려가 센서 응답을 비교합니다.
  • 고온 PRT 점검 — 6331로 고온 PRT의 온도점을 확인합니다.

선택 가이드

온도 범위에 맞는
딥웰 항온조 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
300 °C까지 고온 비교가 필요할 때633135 ~ 300 °C 범위를 오일 5012와 5017로 나눠 교정하는 고온 쪽 모델입니다.
-45 ~ 150 °C를 한 대로 쓸 때7341물과 에탄올, 오일을 바꿔 가며 영하부터 중온까지 한 대로 다룹니다.
-80 °C까지 내려가야 할 때7381-80 ~ 110 °C 범위로 세 모델 가운데 가장 낮은 온도까지 내려갑니다. 본체는 가장 무거운 91 kg입니다.
짧은 프로브와 작은 설치 공간이 맞을 때7380벤치형으로 깊이 178 mm, 용량 4 L라 짧은 프로브를 작은 공간에서 교정하기에 맞습니다.

구성·옵션

기본 구성과
유리온도계 옵션

  • 기본 구성 — 넘침 저장조, 배수구, 1시간 안정도 데이터와 설정점 정확도 검증 보고서가 포함됩니다.
  • LIG 온도계 교정 키트 — 액면 어댑터 튜브와 10개 캐러셀, 8배 스코프를 선택 사양으로 구성합니다.
  • 2001-IEEE — IEEE-488 인터페이스 옵션입니다.
  • 2019-DCB 액면 어댑터, 2012-DCB·2020-6331 덮개 — 유리온도계 교정용 부속입니다.
  • 2027-DCBM — 수은 삼중점 고정구이며 7341에 장착합니다.
  • 1586A Super-DAQ, MET/TEMP II — 자동화 연동 장비와 소프트웨어입니다.

교정

기준 온도계 교정과
KOLAS 안내

딥웰 항온조로 비교 교정할 때 소급성은 기준 SPRT·PRT의 교정 성적서에 근거합니다. 그러므로 기준 센서의 교정 주기도 교정 계획에 넣어 두세요. 기준 센서 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 안내해 드립니다.
