Fluke Calibration 7060 · 7080 초저온 교정 항온조

견적 받기

Fluke Calibration 국내 공식 대리점

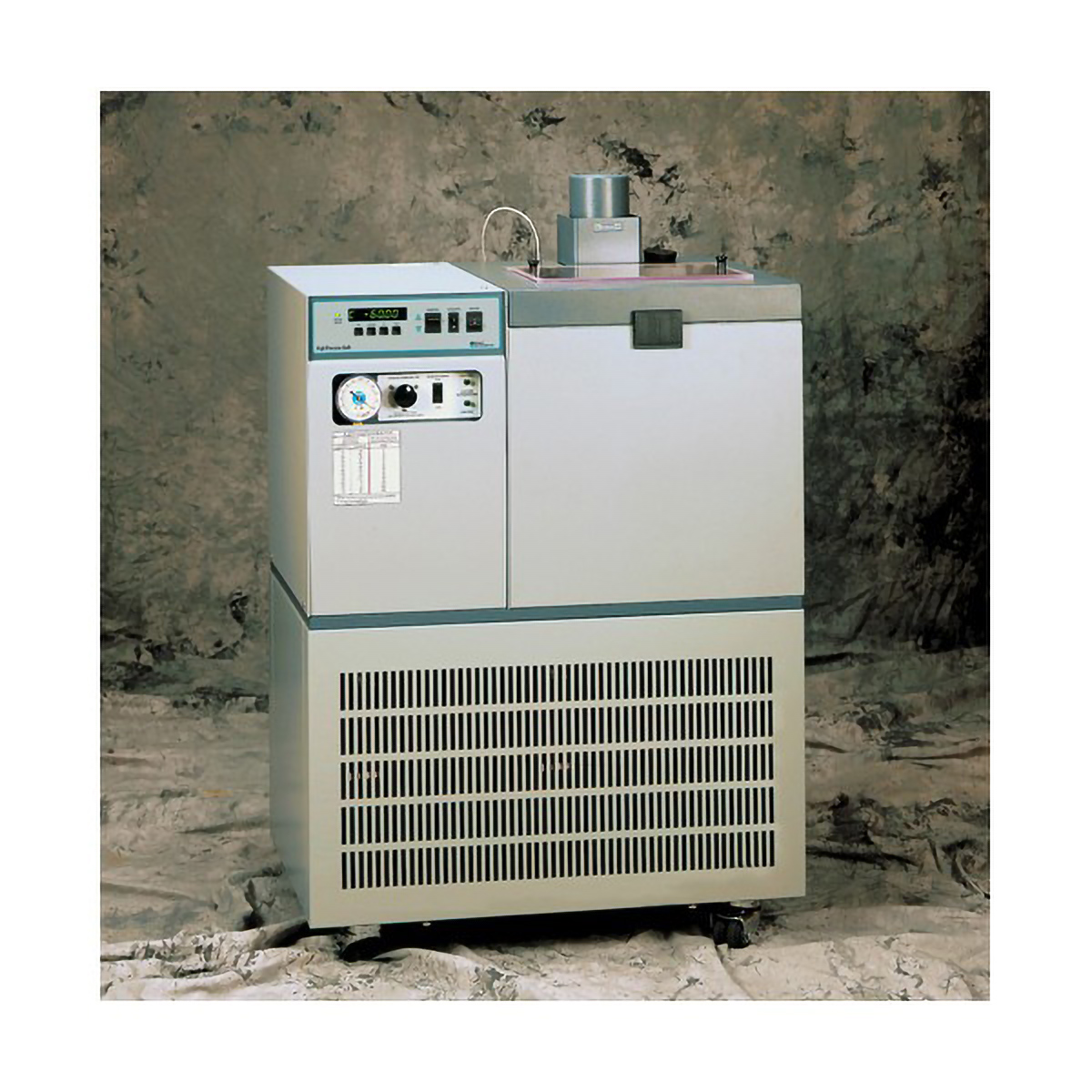

Fluke 7060·7080은 캐스케이드 냉동기를 내장해 −60 °C(7060)와 −80 °C(7080)까지 내려가는 27 L 초저온 교정 항온조(Cryogenic Calibration Bath)입니다. 액체질소나 외부 냉각기 없이 영하 구간의 PRT와 온도계를 비교 교정할 수 있습니다.

127 × 254 mm 개구부와 305 mm 깊이의 수조에 프로브를 여러 개 담글 수 있고, 500 W와 1000 W 히터로 영하에서 110 °C까지 같은 수조에서 교정합니다. 냉동기를 내장한 이 독립형 항온조는 (주)테솔이 국내에 공식 공급합니다.

−60 °C

7060 하한

−80 °C

7080 하한

±0.0025 °C

하한 구간 안정도 (메탄올)

27 L

수조 용량

특징

내장 냉동기로 영하를 만드는
초저온 교정 항온조

핵심 특징현장에서 달라지는 점
액체질소 불필요내장 캐스케이드 냉동기로 영하 구간까지 냉각하므로 액체질소를 수급하고 보관할 필요가 없습니다.
히트 포트 설계하한 구간에서도 높은 안정도를 유지하므로 저온 PRT 비교 교정의 신뢰도가 높습니다.
독립형 냉동추가 냉각 액체나 외부 장치 없이 한 대로 운전해 설치 구성이 단순합니다.
넓은 개구부프로브를 여러 개 담가 한 번의 온도 안정화로 여러 센서를 함께 비교합니다.
PC 온도 설정Interface-it 소프트웨어와 RS-232로 설정값을 입력해 반복 시험을 자동으로 진행할 수 있습니다.
레벨 어댑터모델별 액면 어댑터로 매질 높이를 조정해, 저온에서 달라지는 액체 수위에 대응합니다.

사양 기준

액체에 따라 달라지는
사양 값

저온은 메탄올, 상온은 물, 고온은 오일 기준

사양표의 값은 액체마다 다르며, 저온 쪽은 메탄올, 25 °C는 물, 100 °C는 실리콘 오일 5012 기준입니다. 액체를 바꾸면 안정도와 균일도도 달라지므로 교정 온도에 맞는 액체를 먼저 정하세요. 메탄올에는 Fluke 부품 번호가 없고, Fluke 저온 액체로는 5019와 5023이 있습니다.

자동화

PC 설정과
저온 교정 자동화

Interface-it 소프트웨어와 RS-232 인터페이스로 PC에서 온도를 설정하고, MET/TEMP II 소프트웨어 패키지와 1586A Super-DAQ로 교정 과정을 자동화합니다. IEEE-488 연결이 필요하면 2001-IEEE 옵션을 추가하세요.

리드아웃과 PC로 이어지는 자동 교정

수조 옆에 리드아웃과 PC를 두고 Interface-it으로 설정값을 보내면, 온도점마다 안정화를 기다리는 동안 작업자가 자리를 비워도 됩니다. 반복 교정 순서는 소프트웨어에 미리 입력해 둡니다.

사용 방법

7060·7080 초저온 항온조
Interface-it과 직렬 명령

7060과 7080은 뒷면 DB-9 RS-232 포트와 Interface-it 소프트웨어로 PC에서 설정 온도를 입력합니다. MET/TEMP II와 1586A Super-DAQ를 더하면 교정 순서를 자동으로 진행하고, IEEE-488 연결에는 2001-IEEE 옵션을 추가합니다.

소프트웨어·도구하는 일
RS-232 포트 (DB-9)PC와 직렬 통신, 기본 보율 1200
9930 Interface-itPC에서 수조 설정 온도 입력
MET/TEMP II · 1586A Super-DAQ센서 측정과 교정 순서 자동화
2001-IEEE (IEEE-488 옵션)IEEE-488 연결, 기본 주소 22

처음 연결하는 순서

순서할 일
1직렬 케이블로 뒷면 DB-9 포트와 PC를 연결하세요.
2SET을 누른 채 EXIT를 눌렀다 떼어 보조 메뉴로 들어가고, SET으로 ProbE까지 이동한 뒤 UP으로 SErIAL을 고릅니다.
3보율(300, 600, 1200, 2400)과 샘플 주기, 이중 모드, 줄바꿈을 PC 쪽과 같게 맞추세요.
4명령 끝에 캐리지 리턴(CR)을 붙여 t를 보내 현재 온도를 확인합니다.
5Interface-it이나 MET/TEMP II에서 온도점별 설정값을 입력해 반복 시험을 진행하세요.

7080 직렬 명령 예시

명령하는 일
s[etpoint]현재 설정점 읽기
s[etpoint]=n설정점을 n으로 변경
t[emperature]현재 온도 읽기
u[nits]=c/f온도 단위를 섭씨 또는 화씨로 설정
sa=0직렬 자동 전송 끄기
*ver[sion]펌웨어 버전 읽기

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 본체의 사용자 설명서와 함께 확인하세요.

명령은 값을 붙이지 않으면 읽기, = 뒤에 값을 붙이면 설정으로 동작합니다. 대괄호 안은 생략할 수 있는 부분입니다.

사양

7060·7080
사양 비교

항목70607080
온도 범위−60 ~ 110 °C−80 ~ 110 °C
안정도±0.0025 °C (−60 °C, 메탄올) · ±0.002 °C (0 °C, 메탄올) · ±0.0015 °C (25 °C, 물) · ±0.003 °C (100 °C, 5012)±0.0025 °C (−80 °C, 메탄올) · ±0.0015 °C (0 °C, 메탄올) · ±0.0015 °C (25 °C, 물) · ±0.003 °C (100 °C, 5012)
균일도±0.005 °C (−60 °C) · ±0.005 °C (0 °C) · ±0.003 °C (25 °C) · ±0.005 °C (100 °C)±0.007 °C (−80 °C) · ±0.005 °C (0 °C) · ±0.003 °C (25 °C) · ±0.005 °C (100 °C)
액면 어댑터2016-70602016-7080

시리즈 공통 사양

항목사양
개구부 · 깊이 · 용량127 × 254 mm · 305 mm · 27 L
히터500 W · 1000 W
접액부304 스테인리스
전원230 VAC(±10 %) 50 또는 60 Hz 13 A 단상
크기 (H × W × D) · 무게1168 × 775 × 483 mm · 159 kg
온도 설정버튼 입력식 디지털 화면
설정 해상도0.01 °C, 고해상도 모드 0.00007 °C
표시 해상도0.01 °C
설정 정확도 · 재현성±1 °C · ±0.01 °C
자동화 패키지Interface-it 소프트웨어, RS-232 인터페이스, 1586A Super-DAQ
옵션2001-IEEE(IEEE-488, P/N 1649341), 2010 렉산 덮개, 2007 스테인리스 덮개(각 127 × 254 mm), 2620 RTD 프로브(280 mm)

활용 분야

영하 구간
비교 교정 현장

  • 저온 센서 교정 — 영하 구간의 PRT와 온도계를 같은 수조에서 비교 교정합니다.
  • 저온 특성 점검 — 하한 구간까지 센서의 지시 특성을 확인합니다.
  • 자동 교정 시스템 — PC에서 온도를 설정하고 교정 순서를 자동으로 진행합니다.
  • 연구실 저온 실험 — 액체질소 없이 영하 조건의 항온 환경을 만듭니다.

선택 가이드

하한 온도에 맞는
초저온 항온조 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
하한이 상대적으로 높아도 될 때7060−60 °C 하한에서 균일도가 ±0.005 °C로, 7080의 하한 균일도보다 작습니다.
더 낮은 하한이 필요할 때7080−80 °C까지 내려가며 하한에서도 ±0.0025 °C 안정도를 유지합니다.
수조·전원·크기를 맞춰야 할 때두 모델 공통두 모델은 27 L 수조와 단상 전원, 외형이 같고 하한 온도만 다릅니다.

구성·옵션

액면 어댑터와
부속 옵션

  • 액면 어댑터 — 7060은 2016-7060, 7080은 2016-7080을 사용합니다.
  • 덮개 — 2010 렉산 덮개와 2007 스테인리스 덮개가 있으며, 크기는 각각 127 × 254 mm입니다.
  • 프로브 — 2620 RTD 프로브(280 mm)를 함께 구성할 수 있습니다.
  • 인터페이스 — 2001-IEEE 옵션으로 IEEE-488 자동화 장비에 연결합니다.

교정

기준 온도계 교정과
KOLAS 안내

저온 비교 교정에 사용하는 기준 온도계는 교정 주기와 이력을 함께 관리하세요. 기준 온도계 교정이 (주)테솔의 KOLAS 인정 범위에 들어가는지 확인한 뒤 안내해 드립니다.
