Fluke Calibration 7312 물의 삼중점 유지보수 항온조(Maintenance bath)

Fluke Calibration 7312 물의 삼중점 유지보수 항온조(Maintenance bath)

MODEL
7312
브랜드
FLUKE CALIBRATION

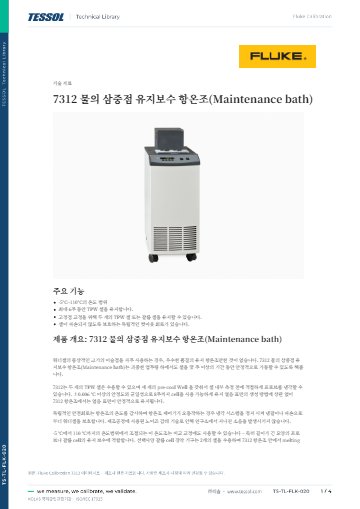

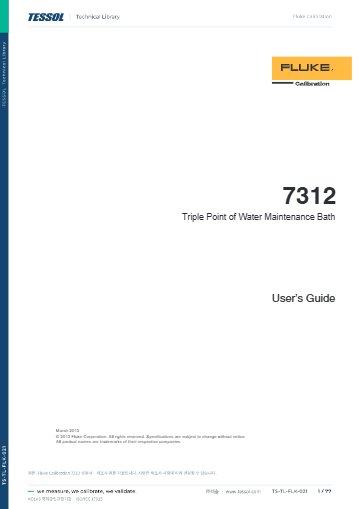

제품 자료
제품문의 구매하기

삼중점 셀의 얼음 맨틀을
몇 주 동안 유지하는 배스

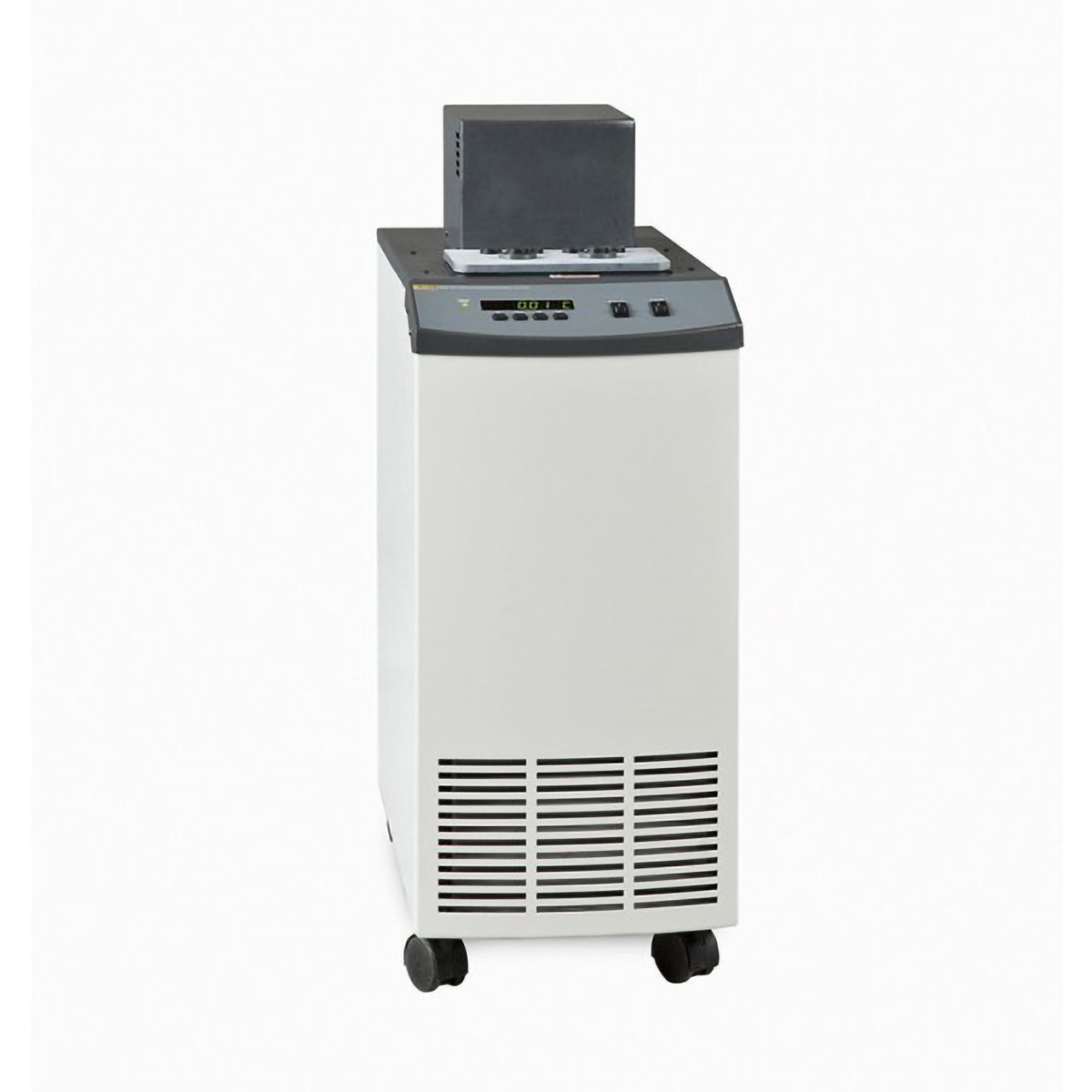

Fluke Calibration 7312 물의 삼중점 유지 배스

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 7312는 물의 삼중점 셀 2개의 얼음 맨틀을 일반적으로 6주 동안 유지하는 삼중점 셀 유지 배스(Triple Point of Water Maintenance Bath)입니다. 0 °C에서 안정도 ±0.001 °C를 확보해 SPRT 교정 기준점 환경을 만듭니다.

균일도 ±0.003 °C에 침지 깊이 496 mm를 갖추고, 예비 냉각 웰 3개에 다음 셀을 미리 식혀 두므로 셀 교체 간격이 짧아집니다. 제어기가 오동작해도 독립 안전 회로가 냉각을 멈춰 셀을 보호합니다. 이 배스는 (주)테솔이 국내에 공식 공급합니다.

0.01 °C

물의 삼중점(273.16 K)

6주

얼음 맨틀의 일반 유지 기간

496 mm

침지 깊이

19 L

수조 용량

특징

삼중점 셀 맨틀을
몇 주 동안 유지하는 7312

핵심 특징현장에서 달라지는 점
삼중점 셀 2개 수용셀 두 개를 한 배스에서 나란히 유지하므로 서로 비교하며 셀 상태를 점검할 수 있습니다.
예비 냉각 웰 3개다음에 사용할 셀과 프로브를 미리 식혀 두므로 맨틀 형성과 교정 준비 시간이 줄어듭니다.
맨틀 유지 제어얼음 맨틀을 일반적으로 6주 동안 유지하도록 배스가 온도를 제어합니다.
갈륨 셀 옵션옵션 고정구로 갈륨 셀 두 개를 함께 유지해 다른 고정점 셀 관리까지 한 배스로 합칩니다.
독립 안전 회로제어기 오동작 때도 독립 회로가 냉각을 멈춰 셀이 파손되는 사고를 막습니다.
2031A 침지 냉각기맨틀이 1시간 안에 형성되므로 새 셀을 곧바로 교정에 투입할 수 있습니다.
소음 감쇄 설계실험실에서 과한 소음이 나지 않아 정밀 측정 환경을 해치지 않습니다.

ITS-90 기준점

0.01 °C 삼중점의
의미와 숙성

물의 삼중점은 273.16 K, 곧 0.01 °C입니다. ITS-90은 표준 백금 저항 온도계와 고정점 셀로 온도를 정의하며, 그중 물의 삼중점을 핵심 고정점으로 둡니다. 새로 만든 맨틀은 10일 이상 숙성해야 10 µK 수준의 재현성이 나오므로, 7312는 숙성 기간 동안 셀을 삼중점 근처의 제어된 환경에 둡니다.

두 셀을 번갈아 사용하는 운용

한 셀을 교정에 사용하는 동안 다른 셀의 맨틀을 숙성시키면 교정 일정이 끊기지 않습니다. 사용 순서를 기록으로 남겨 두면 셀별 이력을 비교하기 쉽습니다.

예비 냉각

예비 냉각 웰과
침지 냉각기 활용

예비 냉각 웰 3개에 셀을 넣어 두면 맨틀을 만드는 시간이 줄어듭니다. 2031A 침지 냉각기를 사용하면 맨틀이 1시간 안에 형성됩니다. 독립 안전 회로가 따로 있어 냉각에 이상이 생겨도 셀이 얼어 깨지는 사고를 줄입니다.

다음 셀을 미리 식히는 예비 웰

새 셀을 예비 웰에 넣고 침지 냉각기로 맨틀을 만든 뒤 유지 웰로 옮기세요. 옮기는 동안 셀 표면에 결로가 맺히므로 마른 천을 준비해 두세요.

사양

7312 삼중점 유지 배스
상세 사양

항목사양
온도 범위-5 ~ 110 °C
안정도±0.001 °C (0 °C), ±0.004 °C (30 °C)
균일도±0.003 °C (0 °C), ±0.006 °C (30 °C)
맨틀 유지 기간일반 6주
설정 정확도±0.05 °C (0 °C)
설정 재현성±0.01 °C
표시 분해능±0.01 °C
설정 분해능0.002 °C (고분해능 모드 0.00003 °C)
통신RS-232 포함
수용삼중점 셀 2개, 예비 냉각 웰 3개 (옵션 고정구로 갈륨 셀 2개)
개구부121 × 97 mm
침지 깊이496 mm
용량19 L
전원115 VAC(±10 %) 60 Hz 또는 230 VAC(±10 %) 50 Hz
크기 (H × W × D)819 × 305 × 622 mm
무게34 kg
옵션2031A Quick Stick 침지 냉각기 (맨틀 형성 1시간 이내)

활용 분야

고정점 기준 환경이
필요한 실험실

  • SPRT 기준 교정 — 물의 삼중점 근처 기준점에서 SPRT를 비교 교정합니다.
  • 중온 비교 교정 — -5 ~ 110 °C 범위의 일반 비교 교정에도 사용할 수 있습니다.
  • 고정점 셀 관리 — 옵션 고정구로 갈륨 셀 두 개를 함께 유지합니다.
  • 삼중점 셀 이력 관리 — 두 셀을 번갈아 숙성시키며 재현성 이력을 남깁니다.

선택 가이드

0 °C 기준점 장비
용도별 구분

이럴 때 (현장 조건·용량)권장 모델선택 이유
삼중점 셀을 몇 주 동안 유지할 때7312셀 2개와 예비 냉각 웰 3개를 갖추고, 맨틀을 일반적으로 6주 동안 유지합니다.
얼음과 물로 빙점을 만들 때7911A2빙점 참조 배스로 삼중점 셀 보관과는 용도가 다릅니다.
영하 교정이나 긴 프로브가 필요할 때7340·7380·7381냉동기를 내장해 영하 구간 교정과 깊은 침지에 대응합니다.

구성·옵션

7312 기본 구성과
옵션

  • 7312 본체 — 삼중점 셀 2개를 수용하는 유지 배스입니다.
  • 예비 냉각 웰 3개, RS-232 통신 — 기본 구성에 포함됩니다.
  • 갈륨 셀 고정구 — 갈륨 셀 2개를 수용하는 옵션입니다.
  • 2031A Quick Stick 침지 냉각기 — 맨틀 형성 시간을 줄이는 옵션입니다.

교정

기준 SPRT 교정과
KOLAS 안내

삼중점 셀은 SPRT 교정의 기준점입니다. 셀 상태와 SPRT 교정 이력을 함께 관리하면 소급 체계가 안정됩니다. 기준 SPRT 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
