교정실 벤치에 올려 두고
영하 센서를 교정하는 소형 항온조

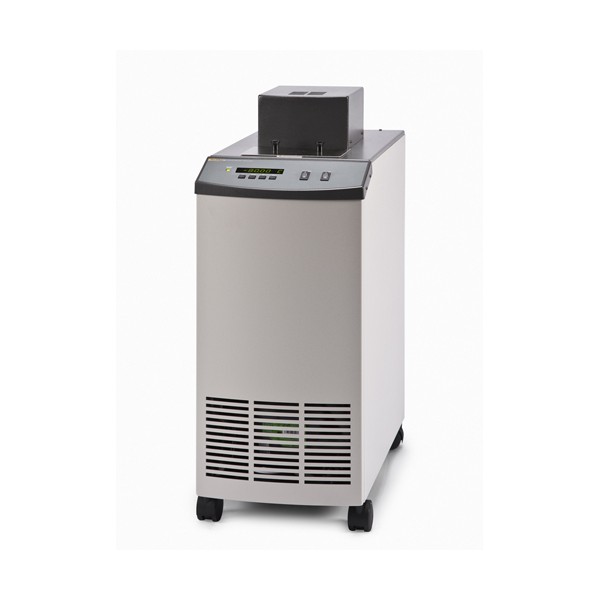

Fluke Calibration 7340·7380 소형 온도 교정 항온조

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 7340·7380은 냉동기를 내장해 액체질소나 외부 냉각기 없이 7340은 -40 °C, 7380은 -80 °C까지 내려가는 벤치형 소형 교정 항온조(Compact Calibration Bath)입니다. PRT·서미스터·열전대를 저온에서 비교 교정합니다.

7340은 9.2 L 용량에 고분해능 설정 모드까지 갖추고, 7380은 4 L 용량으로 25 °C에서 -80 °C까지 130분에 냉각합니다. 두 모델 모두 RS-232를 기본으로 갖춰 PC로 제어할 수 있습니다. 이 항온조는 (주)테솔이 국내에 공식 공급합니다.

±0.005 °C

7340 안정도(-40 °C, 에탄올)

9.2 L

7340 용량, 깊이 234 mm

4 L

7380 용량, 깊이 178 mm

130분

7380의 25 → -80 °C 냉각 시간

특징

액체질소 없이 벤치에서 하는
영하 온도 교정

핵심 특징현장에서 달라지는 점
벤치탑 소형 설계벤치에 올리거나 전용 카트에 실어 옮기므로 교정실 안에서 자리를 바꾸기 쉽습니다.
계측용 항온조 설계7380은 냉각기나 순환기가 아닌 계측용 항온조로 설계되어 비교 교정의 기준 온도원으로 사용할 수 있습니다.
7340 고분해능 설정고분해능 모드가 설정점을 미세하게 조정해 목표 온도에 도달하는 시간이 줄어듭니다.
7380의 빠른 냉각상온에서 영하 하한까지 130분에 도달해 영하 교정을 하루 일정 안에 마칩니다.
균일도 확보7380은 0 °C에서 ±0.012 °C 균일도를 유지해 여러 센서를 함께 담가도 위치 오차가 작습니다.
무인 교정 연동온도계 리드아웃과 MET/TEMP II를 연결하면 사람 없이 교정 순서를 진행할 수 있습니다.
통신 확장2001-IEEE 옵션으로 IEEE-488 통신을 추가해 기존 교정 설비에 연결합니다.

액체 선택

7340·7380의 액체별
사양 조건

7340은 0 °C 아래에서 에탄올, 그 위에서 실리콘 오일 5012를 사용합니다. 7380의 100 °C 안정도와 균일도는 5012 기준이고, 가열 시간만 5010 기준입니다. 표의 수치를 다른 액체에 그대로 적용하지 말고 사용할 액체에 맞춰 비교하세요.

영하 교정에 사용하는 에탄올과 오일 용기

에탄올은 영하 구간, 5012 오일은 중온 구간에 사용하며 교체할 때는 수조를 비우고 같은 종류의 액체로 채웁니다. 용기마다 사용 온도를 라벨로 구분해 두면 혼용 실수를 막습니다.

설치와 자동화

카트 설치와
자동 교정 연동

벤치에 올리거나 전용 카트에 실어 사용할 수 있고, 두 모델 모두 RS-232 직렬 인터페이스를 갖춥니다. 온도계 리드아웃과 MET/TEMP II 소프트웨어를 연결하면 무인 교정을 진행합니다. IEEE-488이 필요한 설비에는 2001-IEEE 또는 2125-C 변환기를 추가하세요.

전용 카트에 실어 옮긴 7340

카트에 실은 7340은 바닥에서 높이 819 mm가 되어 서서 작업하기 편하고, 바퀴로 교정실 안에서 옮길 수 있습니다. 이동한 뒤에는 수조 액면과 온도 안정 상태를 확인하고 교정을 시작하세요.

사용 방법

7340·7380 항온조
RS-232 연결과 명령 예시

7340과 7380은 뒷면 DB-9 RS-232 포트를 기본으로 갖추고 PC에서 설정 온도를 읽고 바꿉니다. 온도계 리드아웃과 MET/TEMP II를 연결하면 무인 교정을 진행하며, IEEE-488이 필요하면 2001-IEEE나 2125-C 변환기를 추가합니다.

소프트웨어·도구하는 일
RS-232 포트 (DB-9)8 data bits, 1 stop bit, no parity, 기본 2400 baud
SErIAL 메뉴보율, 샘플 주기, 이중 모드, 줄바꿈 설정
MET/TEMP II온도계 리드아웃과 연동한 무인 교정
2001-IEEE · 2125-CIEEE-488 연결 추가, RS-232를 IEEE-488로 변환

처음 연결하는 순서

순서할 일
1직렬 케이블로 뒷면 DB-9 포트와 PC를 연결하세요.
2SET을 누른 채 EXIT를 눌렀다 떼어 보조 메뉴로 들어갑니다. 7340은 ProbE, 7380은 PAr까지 SET으로 이동한 뒤 UP으로 SErIAL을 고르세요.
3보율(7340은 300~2400, 7380은 300~9600)과 이중 모드, 줄바꿈을 PC 쪽과 같게 맞춥니다.
4명령 끝에 캐리지 리턴(CR)을 붙여 t를 보내고 현재 온도 응답을 확인하세요.
5s= 뒤에 값을 붙여 설정 온도를 바꾸고 *ver로 펌웨어 버전을 기록해 두세요.

7340·7380 직렬 명령 예시

명령하는 일
s현재 설정점 읽기 (응답 예: set: 90.00 C)
s=80.00설정점을 80.00으로 변경 (7380 설명서 예)
s=150설정점을 150으로 변경 (7340 설명서 예)
t현재 온도 읽기 (응답 예: t: 55.6 C)
sa=0직렬 자동 전송 끄기
*ver펌웨어 버전 읽기

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 본체의 사용자 설명서와 함께 확인하세요.

두 모델 모두 기본 보율은 2400입니다. IEEE-488 옵션을 단 7340은 기본 주소 22로 설정되어 있습니다.

사양

7340·7380
모델 비교 사양

항목73407380
온도 범위-40 ~ 150 °C-80 ~ 100 °C
안정도±0.005 °C (-40 °C, 에탄올), ±0.005 °C (25 °C, 물), ±0.007 °C (150 °C, 5012)±0.006 °C (-80 °C, 에탄올), ±0.010 °C (0 °C, 에탄올), ±0.010 °C (100 °C, 5012)
균일도±0.006 °C (-40 °C), ±0.005 °C (25 °C), ±0.010 °C (150 °C)±0.008 °C (-80 °C), ±0.012 °C (0 °C), ±0.012 °C (100 °C)
가열 시간25 → 150 °C 60분 (5012)25 → 100 °C 25분 (5010)
냉각 시간25 → -40 °C 110분 (에탄올)25 → -80 °C 130분 (에탄올)
개구부94 × 172 mm86 × 114 mm
작업 구역81 × 133 mm86 × 114 mm
깊이234 mm178 mm
용량9.2 L4 L
설정 분해능0.01°, 고분해능 모드 0.00018°0.01° (고분해능 모드 미지원)
전원115/230 V ac, 15/8 A, 1400 VA115/230 V ac, 16/8 A
크기 (W × D × H)305 × 622 × 584 mm (카트 위 819 mm)305 × 610 × 762 mm
무게35.4 kg52 kg

시리즈 공통 사양

항목사양
안정화 시간15 ~ 20분
설정 정확도±0.5 °C
설정 재현성±0.01 °C
표시 분해능0.01°
온도 설정디지털 표시창, 버튼 입력
컴퓨터 인터페이스RS-232와 인터페이스 소프트웨어 포함 (IEEE-488은 옵션)
선택 사양2001-IEEE IEEE-488 인터페이스, 2125-C RS-232 → IEEE-488 변환기, 2020-7320·2020-7380 여분 덮개, 벤치형 전용 카트

활용 분야

7340·7380이 쓰이는
저온 교정 현장

  • 저온 센서 교정 — PRT·서미스터·열전대를 영하 구간에서 비교 교정합니다.
  • 정밀 온도계 시험 — 실험실 벤치에서 정밀 온도계의 저온 특성을 시험합니다.
  • 고정밀 비교 교정 — 7380을 온도 장치의 저온 기준 온도원으로 사용합니다.
  • 품질 검사 — 영하 교정이 잦은 검사 라인의 센서를 정기 점검합니다.

선택 가이드

온도 하한과 용량에 맞는
소형 교정 항온조

이럴 때 (현장 조건·용량)권장 모델선택 이유
-40 °C 아래 교정이 필요할 때7380-80 ~ 100 °C 범위로 7340보다 낮은 온도까지 내려가며, 하한까지 130분에 냉각합니다.
용량과 150 °C 상한이 중요할 때73409.2 L 용량과 -40 ~ 150 °C 범위, 고분해능 설정 모드를 갖춰 용량과 상한 모두 7380보다 큽니다.
긴 SPRT를 담가야 할 때7381바닥 설치형 딥웰로 침지 깊이가 457 mm입니다.

구성·옵션

7340·7380 인터페이스와
덮개 옵션

  • 7340, 7380 본체 — RS-232와 인터페이스 소프트웨어가 포함됩니다.
  • 2001-IEEE — IEEE-488 인터페이스 옵션입니다.
  • 2125-C — RS-232를 IEEE-488로 바꾸는 변환기입니다.
  • 2020-7320, 2020-7380 — 여분 덮개 옵션입니다.
  • 벤치형 전용 카트 — 이동과 설치용 관련 품목입니다.

교정

기준 온도계 교정과
KOLAS 안내

저온 비교 교정의 소급성은 항온조가 아니라 함께 담근 기준 PRT와 그 교정 성적서에서 나옵니다. 그러므로 기준 센서의 교정 주기를 교정 계획에 반영하세요. 기준 PRT 교정을 (주)테솔의 KOLAS 인정 범위에서 다룰 수 있는지 살펴 안내해 드립니다.
