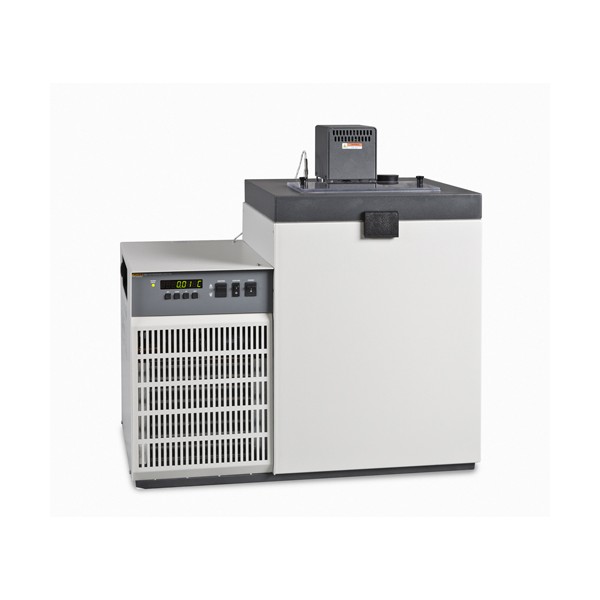

Fluke Calibration 7008/ 7040/ 7037/ 7012/ 7011 냉각식 온도 교정 Bath

Fluke Calibration 7008/ 7040/ 7037/ 7012/ 7011 냉각식 온도 교정 Bath

MODEL
7008/7040/7037/7012/7011
브랜드
FLUKE CALIBRATION
제품 자료
제품문의 구매하기

상온과 영하 초입에서
기준 온도계를 비교하는 항온조

Fluke Calibration 7508 · 7511 · 7512 냉각식 교정 항온조

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke 7508·7511·7512는 R290 냉매 냉동기로 −5/−10 ~ 110 °C를 운전하는 냉각식 교정 항온조(Refrigerated Calibration Bath, SPRT·PRT 비교 교정용 액체 항온조)입니다. 짧은 프로브용 7508과 27 L 벤치형 7511, 긴 SPRT용 7512 딥웰의 세 가지 수조 형식이 있습니다.

25 °C 물에서 7508은 ±0.0007 °C, 7511과 7512는 ±0.0008 °C의 안정도를 유지합니다. 그래서 상온 부근과 영하 초입에서 기준 온도계를 비교하는 2차·1차 실험실에 적합합니다. RS-232와 USB로 컴퓨터에 연결하는 이 항온조는 (주)테솔이 국내에 공식 공급합니다.

±0.0007 °C

7508 안정도 (물 기준)

0.001 °C

설정 분해능

457 mm

7512 수조 깊이

R290

세 형식 공통 냉매

특징

SPRT 비교 교정에 맞춘
세 가지 수조 형식

핵심 특징현장에서 달라지는 점
세 가지 수조 형식짧은 프로브 다수용, 벤치형, 딥웰 가운데 프로브 길이에 맞는 형식을 고르면 필요한 침지 깊이를 확보할 수 있습니다.
긴 SPRT 깊이깊이가 가장 깊은 7512는 긴 SPRT 전체를 담가 침지 깊이 오차를 줄입니다.
안정도와 균일도 분리 표시시간에 따른 변동과 작업 부피 안의 차이를 따로 제시해 비교 교정 불확도를 평가하기 쉽습니다.
0.001 °C 설정설정 분해능이 0.001 °C라 기준 온도점을 미세하게 맞출 수 있습니다.
삼중점 셀 고정구2027-5901 고정구로 물의 삼중점 셀을 수조에 담가 SPRT 점검과 비교 교정을 한 수조에서 진행합니다.
컴퓨터 제어RS-232와 USB A/B로 연결해 설정과 기록을 컴퓨터에서 처리합니다.

안정도 해석

물의 삼중점 셀 점검과
안정도·균일도 해석

삼중점 셀도 같은 수조에서 점검

2027-5901 고정구를 사용하면 물의 삼중점 셀을 수조에 넣은 채 SPRT를 비교할 수 있습니다. 안정도는 시간에 따른 온도 변동이고, 균일도는 작업 부피 안의 수직·수평 온도 변동입니다. 물 기준으로 제시된 값은 안정도이며, 균일도는 액체와 온도점마다 따로 확인하세요.

설치 조건

R290 가연성 냉매와
설치 환경 점검

세 형식 모두 R290 프로판(A3, 가연성) 냉매를 사용합니다. 설치 장소의 환기와 점화원 관리를 미리 검토하고, 전원은 115 VAC 또는 230 VAC 계열 가운데 사용 환경에 맞춰 지정하세요.

환기와 전원을 먼저 확인

가연성 냉매를 쓰는 장비이므로 설치실의 환기구 위치와 주변 점화원을 먼저 확인하세요. 전원 사양은 사용 환경의 전압과 주파수에 맞춰 주문 단계에서 지정합니다.

사용 방법

7508·7511·7512 냉각식 항온조
MET/TEMP II 자동화 연결

7508, 7511, 7512는 RS-232와 USB A/B로 컴퓨터에 연결하고, USB 또는 RS-232로 연결한 PC의 MET/TEMP II로 교정을 자동화합니다. 설정은 4.3인치 컬러 TFT 화면과 버튼으로 입력합니다.

소프트웨어·도구하는 일
RS-232 · USB A/B컴퓨터와 통신, 설정과 기록
MET/TEMP IIPC에서 온도 센서 교정 자동화
1586A Super-DAQ여러 온도 센서 측정과 교정 자동화
컬러 TFT 화면과 버튼설정점 입력(분해능 0.001 °C)과 상태 확인

처음 연결하는 순서

순서할 일
1RS-232 또는 USB 케이블로 항온조와 PC를 연결하세요.
2앞면 화면과 버튼으로 설정점을 입력해 수조 온도가 안정되는지 확인합니다.
3온도 센서 교정을 자동화하려면 센서를 1586A Super-DAQ에 연결하세요.
4USB 또는 RS-232로 연결한 PC에서 MET/TEMP II를 실행해 교정을 자동으로 진행합니다.

사양

7508·7511·7512
형식별 사양 비교

항목750875117512
온도 범위−5 ~ 110 °C−10 ~ 110 °C−10 ~ 110 °C
안정도±0.0007 °C (25 °C, 물) · ±0.001 °C (25 °C, 미네랄 오일)±0.0008 °C (0 °C, 에탄올) · ±0.0008 °C (25 °C, 물) · ±0.003 °C (100 °C, 5012)±0.0008 °C (0 °C, 에탄올) · ±0.0008 °C (25 °C, 물) · ±0.003 °C (100 °C, 5012)
균일도±0.003 °C (25 °C, 물) · ±0.004 °C (25 °C, 미네랄 오일)±0.003 °C (0 °C, 에탄올) · ±0.003 °C (25 °C, 물) · ±0.005 °C (100 °C, 5012)±0.003 °C (0 °C, 에탄올) · ±0.003 °C (25 °C, 물) · ±0.005 °C (100 °C, 5012)
개구부 · 깊이 · 용량324 × 184 mm · 331 mm · 42 L127 × 254 mm · 305 mm · 27 L162 × 292 mm · 457 mm · 42 L
크기 (H × W × D) · 무게610 × 775 × 483 mm · 61 kg559 × 686 × 401 mm · 56.7 kg762 × 686 × 401 mm · 68 kg

시리즈 공통 사양

항목사양
설정 분해능0.001 °C
표시 분해능0.01 °C 또는 0.001 °C
디지털 설정 정확도 · 재현성±1 °C · ±0.005 °C
히터500 W · 1000 W
접액부304 스테인리스
냉매R290 프로판 (A3, 가연성)
통신RS-232 · USB A/B
화면4.3인치 컬러 TFT LCD, 480 × 272 픽셀, LED 백라이트
전원115 VAC ±10%, 60 Hz, 12 A (1380 VA) / 230 VAC ±10%, 50 Hz, 6.39 A (1470 VA) / 208/230 VAC, 60 Hz, 6.39 A (1400 VA)
삼중점 셀 고정구2027-5901
자동화1586A Super-DAQ로 온도 센서 교정 자동화

활용 분야

냉각식 항온조가 쓰이는
상온 부근 비교 교정

  • SPRT·PRT 비교 교정 — 기준 온도계와 피교정 센서를 같은 수조에 담가 비교합니다.
  • 삼중점 셀 점검 — 2027-5901 고정구에 셀을 넣어 SPRT 지시를 확인합니다.
  • 실험실 기준 수조 — 상온 부근의 물에서 안정된 기준 온도를 만듭니다.
  • 짧은 프로브 다수 교정 — 개구부가 넓은 7508에 여러 센서를 함께 담급니다.

선택 가이드

프로브 길이로 고르는
냉각식 항온조 형식

이럴 때 (현장 조건·용량)권장 모델선택 이유
짧은 프로브를 여러 개 담글 때7508324 × 184 mm의 넓은 개구부에 센서를 여러 개 배치할 수 있습니다.
표준 벤치형으로 충분할 때751127 L 수조와 305 mm 깊이를 갖춘 표준 벤치형입니다.
긴 SPRT를 담글 때7512457 mm 깊이의 42 L 딥웰이라 긴 SPRT 전체를 담글 수 있습니다.

구성·옵션

삼중점 고정구와
교정 자동화 옵션

  • 2027-5901 — 물의 삼중점 셀을 수조에 담그는 고정구입니다.
  • 1586A Super-DAQ — 온도 센서 교정을 자동화할 때 함께 사용합니다.
  • 통신 — RS-232와 USB A/B가 기본입니다. 냉매는 세 형식 모두 R290입니다.

교정

기준 온도계 교정 이력과
KOLAS 교정 안내

비교 교정의 불확도는 기준 온도계의 교정 상태에 좌우되므로 교정 주기와 이력을 함께 관리하세요. 기준 온도계 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
