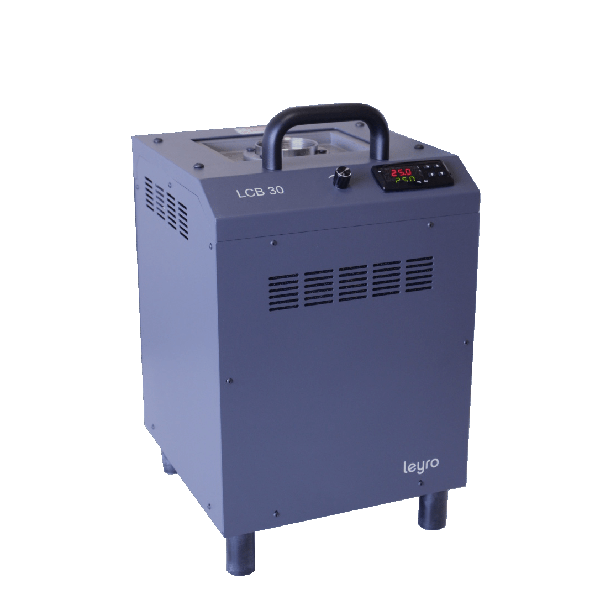

Leyro LCB30 소형 교정용 항온조

Leyro LCB30 소형 교정용 항온조

MODEL
LCB30
브랜드
LEYRO INSTRUMENTS
제품문의 구매하기

영하 30 °C까지 현장에서
센서를 교정하는 휴대형 배스

Leyro LCB 30 Basic · Advance 저온 휴대형 마이크로 배스

견적 받기

Leyro 국내 정식 공급 파트너

Leyro LCB 30은 -30 ~ 140 °C 범위에서 Ø60 mm × 190 mm 웰을 액체 배스나 드라이블록으로 바꿔 운용하는 12.8 kg급 휴대형 마이크로 배스(Micro Bath)·드라이웰 겸용 온도 교정기입니다. Basic과 Advance 두 버전이 있으며 현장 센서와 콜드체인 로거를 안정도 ±0.01 °C로 비교 교정합니다.

자석 교반기가 웰 안 온도를 고르게 유지하고 내장 Pt100이 기준 온도를 측정합니다. 25 °C에서 -25 °C까지 20분, -5 °C에서 100 °C까지 15분 만에 교정 지점을 바꾸므로 센서 한 대당 작업 시간이 줄어듭니다. 약 310 W를 소비하고 3년 보증이 적용되는 이 휴대형 교정기는 (주)테솔이 국내에 공식 공급합니다.

-30 ~ 140 °C

영하 구간까지 내려가는 온도 범위

12.8 kg

차량 적재가 쉬운 본체 무게

±0.03 °C

액체 사용 시 웰 균일도

3년

제품 보증 기간

특징

영하 구간까지
현장에서 교정

핵심 특징현장에서 달라지는 점
-30 °C 하한냉장 창고와 백신 냉장고 센서를 실제 사용 온도인 영하 구간에서 점검하므로 실험실 반입 없이 교정 지점을 확보합니다.
내장 Pt100과 자석 교반기기준 온도를 본체 안에서 측정하고 교반 속도를 포텐쇼미터로 조절해 웰 안 온도 편차를 줄입니다.
액체 배스·드라이블록 겸용웰에 액체를 채우거나 인서트를 끼워 센서 형태에 맞는 방식으로 교정하므로 장비를 따로 반입하지 않습니다.
Advance 4.3인치 터치스크린8세그먼트 프로그램에 반복 교정 절차를 저장해 불러오고, 5개 언어 메뉴와 0.001 °C 분해능을 갖춥니다.
Advance 외부 기준 입력외부 Pt100을 연결해 기준 온도계 값을 같은 화면에서 읽으므로 교정 중 두 지시값을 한 번에 대조할 수 있습니다.
RS485 Modbus RTUPC와 연결해 설정 온도와 측정값을 주고받습니다. Basic은 선택 사양, Advance는 기본 구성입니다.

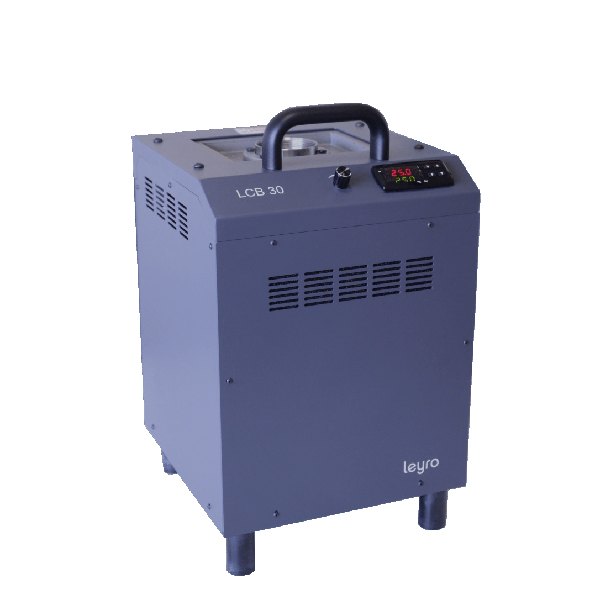

LEYRO INSTRUMENTS LCB30 - 손잡이와 통풍구가 보이는 소형 교정용 항온조
손잡이와 통풍구가 보이는 소형 교정용 항온조

침지 깊이

190 mm 웰에
맞는 센서 선택

센서 침지 깊이 계산

필요한 침지 깊이는 센서 지름의 15배에 감지 소자 길이를 더한 값이 기준입니다. 지름 6 mm 프로브는 90 mm에 감지 소자 길이를 더한 깊이가 필요하므로 190 mm 웰에 충분히 들어갑니다. 이 기준을 넘는 긴 프로브는 침지 깊이가 더 깊은 순환식 교정 항온조를 검토하세요.

액체 선택

사용 온도대에 맞는
액체 선택

권장 액체는 10 cSt 실리콘 오일입니다. 영하 구간과 100 °C 이상을 한 가지 액체로 모두 감당하기 어려우므로 사용 온도대에 맞는 저점도 실리콘 오일이나 저온용 액체를 고르고, 교반기 속도는 점도에 따라 조절할 수 있습니다.

교정 관리

표시값과
기준 온도계

내장 센서 값과 기준 온도계

표시 정확도 ±0.1 °C는 내장 센서의 지시값입니다. 소급이 필요한 교정은 기준 온도계를 같은 웰에 함께 담가 그 지시값을 기준으로 삼고, Advance는 외부 Pt100 입력으로 기준 온도계를 본체 화면에서 읽습니다. 교정이 필요하면 KOLAS 인정 범위에 해당하는지 (주)테솔이 확인해 안내합니다.

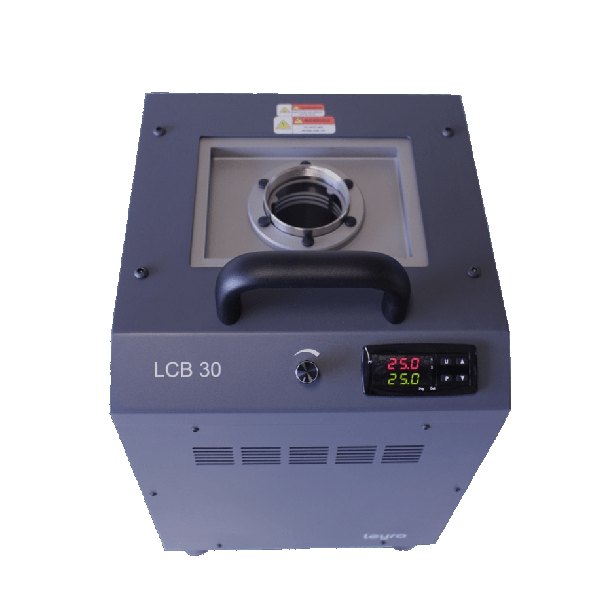

LEYRO INSTRUMENTS LCB30 - 상단 삽입구와 표시창이 보이는 모습
상단 삽입구와 표시창이 보이는 모습

사용 방법

LCB 30 설정 온도와
기록 저장 순서

LCB 30은 Basic과 Advance 두 버전의 휴대형 마이크로 배스입니다. Advance는 4.3인치 터치스크린과 외부 기준 Pt100 입력, RS485 Modbus RTU를 갖추고, Basic에서는 RS485가 선택 사양입니다.

소프트웨어·도구하는 일
본체 제어기Basic은 듀얼 디스플레이, Advance는 4.3인치 터치스크린으로 설정
내장 Pt100기본 기준 온도 센서
외부 기준 Pt100 입력 (Advance)PT 100 Ext 키로 기준 센서 전환
RS485 Modbus RTUAdvance 기본, Basic은 선택 사양인 PC 통신

처음 연결하는 순서

순서할 일
1웰에 교정용 액체를 채우고 센서를 바스켓에 넣습니다.
2전원을 연결하고 스위치를 켠 뒤 교정 화면이 나타날 때까지 약 30초 기다립니다.
3교반기 포텐쇼미터를 오른쪽 끝(100 %)으로 돌립니다.
4설정점 값을 입력하고 enter를 눌러 적용합니다. 설정점은 내부 PT100으로 제어할 때만 바꿀 수 있습니다.
5Advance에서 외부 기준 Pt100을 쓰려면 프로브를 연결하고 PT 100 Ext 키를 눌러 녹색으로 켭니다.

Basic은 RS485 Modbus RTU가 선택 사양이므로 PC와 통신하려면 구성에 포함되는지 먼저 확인하세요. 웰에 액체를 채울 때는 매뉴얼의 권장 최대 높이 150 mm(센서 바스켓 바닥 기준)를 넘기지 마세요.

사양

Basic과 Advance
비교 사양

항목BasicAdvance
온도 범위-30 ~ 140 °C-30 ~ 140 °C
안정도±0.01 °C0.008 °C
균일도±0.03 °C (액체) · ±0.05 °C (드라이블록)±0.03 °C (액체) · ±0.05 °C (드라이블록)
정확도 (표시)0.1 °C0.1 °C
분해능0.1 °C0.1 / 0.01 / 0.001 °C
표시 · 제어듀얼 디스플레이, 교반 속도 포텐쇼미터4.3인치 터치스크린, 5개 언어
프로그램해당 없음8세그먼트
외부 기준 입력미지원외부 Pt100 입력
통신RS485 Modbus RTU (선택 사양)RS485 Modbus RTU
크기 (W × H × D)250 × 370 × 400 mm250 × 370 × 440 mm

시리즈 공통 사양

항목사양
웰 침지 깊이 · 용량Ø60 mm × 190 mm · 약 0.7 L
교정 방식액체 배스, 드라이웰, IR, 표면 (인서트 교체)
가열 · 냉각 시간-5 → 100 °C 15분 · 25 → -25 °C 20분
교반자석 교반기 (속도 조절)
기준 센서내장 Pt100
하우징데스크탑 · 휴대용
전원100 ~ 234 Vac 50/60 Hz, 약 310 W
무게12.8 kg
권장 액체10 cSt 실리콘 오일
보증3년

활용 분야

현장 교정과
저온 점검

  • 현장 교정 — 교정 실험실 밖에서 프로브와 열전대를 반입 없이 교정합니다.
  • 콜드체인 점검 — 냉장 창고와 백신 냉장고의 온도 센서·로거를 사용 온도에서 점검합니다.
  • 대학·연구개발 — 연구실의 센서와 프로브 비교 시험에 사용합니다.
  • 화학·제약·식품 공정 — 공정 온도 센서를 저온 구간에서 점검합니다.

선택 가이드

조작 방식에 맞는
Basic·Advance 선택

이럴 때 (현장 조건)권장 모델선택 이유
-30 °C면 충분하고 조작이 단순해야 할 때LCB 30 Basic4자리 숫자 제어기로 0.1 °C 단위 설정, RS485는 선택 사양입니다.
터치스크린과 외부 기준 입력이 필요할 때LCB 30 Advance8세그먼트 프로그램과 외부 Pt100 입력, 0.001 °C 분해능을 갖춥니다.
-40 °C까지 내려가야 할 때LCB 30 +COOL냉각단이 하나 더 있어 하한이 -40 °C입니다.

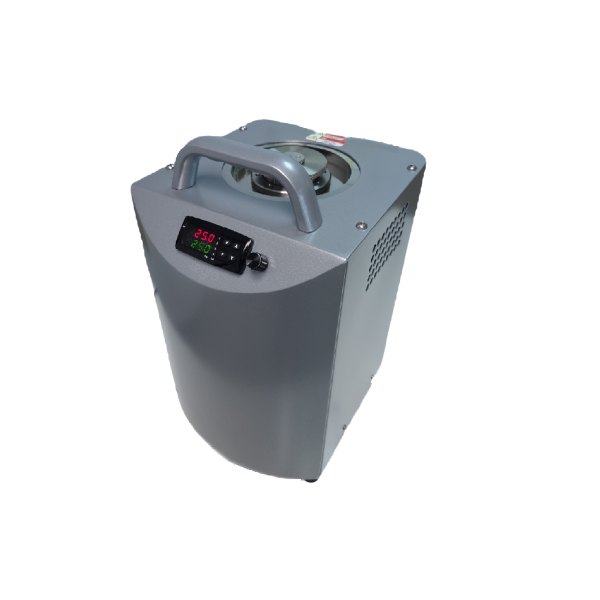

LEYRO INSTRUMENTS LCB30 - 손잡이와 표시창이 보이는 항온조의 비스듬한 모습
손잡이와 표시창이 보이는 항온조의 비스듬한 모습

구성·옵션

버전별
기본 구성

구분기본 구성옵션 · 별매
LCB 30 Basic듀얼 디스플레이, 교반 포텐쇼미터, 내장 Pt100RS485 Modbus RTU
LCB 30 Advance4.3인치 터치스크린, 외부 기준 Pt100 입력, RS485 Modbus RTU해당 없음
