액체와 드라이블럭을 바꿔 가며
현장 교정하는 마이크로 배스

Leyro LCB 50 Basic · Advance 휴대형 마이크로 배스

견적 받기

Leyro 국내 정식 공급 파트너

Leyro LCB 50은 Ø60 mm × 190 mm 웰에 액체를 채워 교반하거나 드라이블럭 인서트를 꽂아 사용하는 휴대형 마이크로 배스·드라이웰 겸용 온도 교정기(Portable Micro Bath)입니다. 30 ~ 255 °C에서 RTD·열전대·온도계를 현장 교정하며 Basic과 Advance 두 버전이 있습니다.

안정도 ±0.01 °C에 액체 균일도 ±0.03 °C를 갖추고, 자석 교반기가 액체를 저어 웰 안 온도를 고르게 유지합니다. 9.6 kg으로 탁상용과 휴대용을 겸하며, 3년 보증이 적용되는 이 마이크로 배스는 (주)테솔이 국내에 공식 공급합니다.

30 ~ 255 °C

온도 범위

±0.01 °C

안정도

±0.03 °C

액체 균일도

9.6 kg

휴대형 무게

특징

한 웰에서 두 가지
방식으로 교정

핵심 특징현장에서 달라지는 점
한 웰, 두 방식액체 교반과 드라이블럭 인서트를 같은 웰에서 사용하므로 배스와 드라이블럭을 따로 챙기지 않아도 됩니다.
자석 교반자석 교반기가 액체를 저어 웰 안 온도를 고르게 하므로 센서 위치에 따른 편차가 줄어듭니다.
내장 Pt100 표시제어 센서 값의 표시 정확도는 0.1 °C이며, 더 정밀한 비교는 외부 기준 센서로 진행합니다.
터치스크린 (Advance)4.3인치 터치스크린에서 설정과 교반 속도를 함께 조정할 수 있어 조작 단계가 줄어듭니다.
외부 기준 입력 (Advance)외부 기준 Pt100을 연결해 표시값 대신 기준 센서로 웰 온도를 확인할 수 있습니다.
기록과 통신 (Advance)데이터 로거와 RS485 Modbus RTU로 측정값을 남기고 PC와 연결할 수 있습니다.

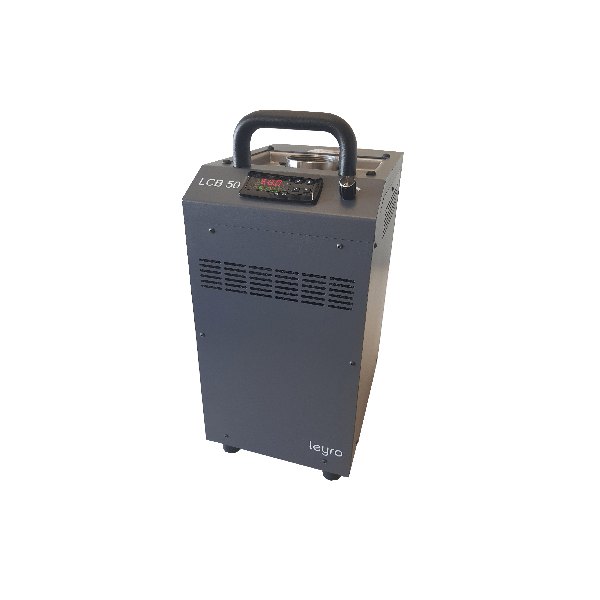

LEYRO INSTRUMENTS LCB50 - 손잡이와 제어부가 있는 소형 항온조 본체
손잡이와 제어부가 있는 소형 항온조 본체

웰 운용

액체 모드와
드라이블럭 모드

같은 웰, 서로 다른 균일도

액체 모드는 약 0.7 L를 교반기로 저어 웰 안 균일도를 확보합니다. 드라이블럭 모드는 같은 Ø60 mm 웰에 인서트를 꽂아 사용하며 균일도는 ±0.05 °C로 별도 규정합니다. 상한 온도까지 사용하려면 고온용 실리콘 오일이 필요하며, 한 가지 액체로 전 범위를 감당하지는 않습니다.

표시와 기준

표시 정확도와
외부 기준의 구분

표시 정확도 0.1 °C는 내장 Pt100이 읽는 제어 센서 값이며, 안정도와 균일도는 외부 기준 온도계로 확인하는 값입니다. Advance는 외부 기준 Pt100을 입력받으므로 기준 온도계와 함께 사용하면 웰 온도를 표시값 대신 기준 센서 값으로 확인할 수 있습니다.

표시값과 기준 센서

내장 Pt100 표시값과 외부 기준 Pt100 값을 나란히 놓고 읽으면 제어 센서와 기준 센서의 차이가 분명해집니다. 교정 비교에는 기준 센서 값을 사용합니다.

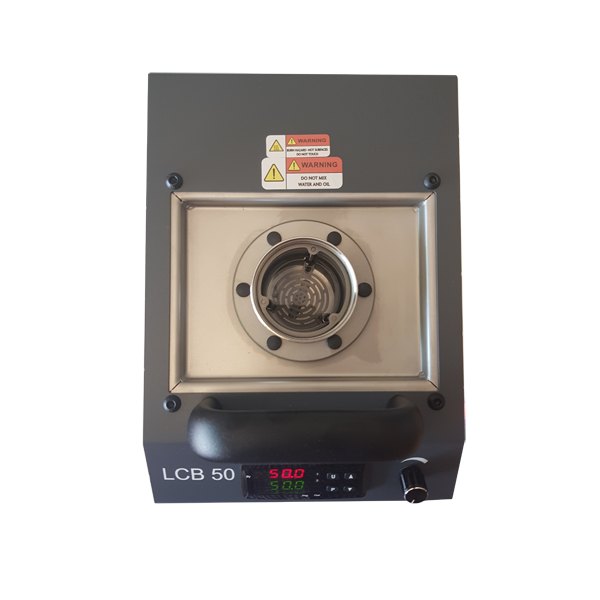

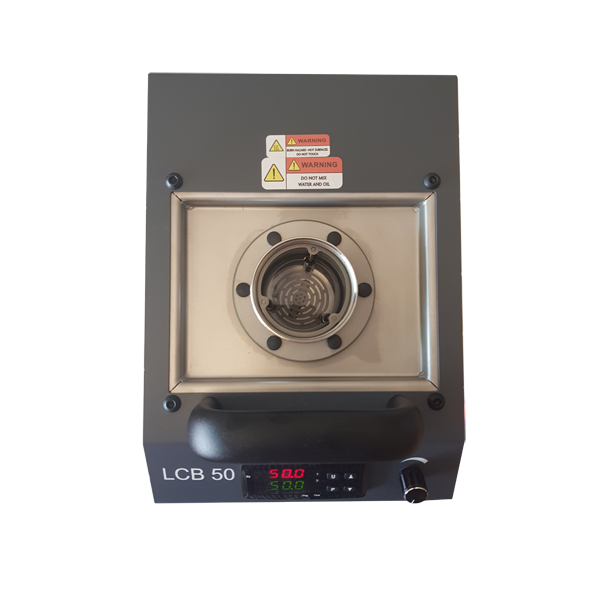

LEYRO INSTRUMENTS LCB50 - 위에서 본 항온조의 삽입구와 제어 패널
위에서 본 항온조의 삽입구와 제어 패널

사용 방법

LCB 50 첫 교정
순서와 기록 저장

LCB 50은 본체 제어기에서 설정 온도를 정하고 교반 속도를 맞추는 휴대형 마이크로 배스입니다. Advance는 터치스크린에서 외부 기준 Pt100 입력과 데이터 기록을 사용하며, RS485 Modbus RTU로 PC에 연결합니다.

소프트웨어·도구하는 일
본체 제어기Basic은 4자리 제어기, Advance는 4.3인치 터치스크린으로 설정 온도 입력
내장 Pt100기본 제어 센서
외부 기준 Pt100 입력 (Advance)PT 100 Ext 키로 기준 센서 전환
Logging 기능 (Advance)측정값을 장비에 저장하고 USB 장치로 내보내기
RS485 Modbus RTU (Advance)PC와 연결하는 통신 포트

처음 연결하는 순서

순서할 일
1웰에 교정용 액체를 채우고 교정할 센서를 바스켓에 넣습니다.
2전원을 연결하고 스위치를 켠 뒤 교정 화면이 나타날 때까지 약 30초 기다립니다.
3교반기 포텐쇼미터를 오른쪽 끝(100 %)으로 돌립니다.
4설정점 값을 입력하고 enter를 눌러 적용합니다. 설정점은 내부 PT100으로 제어할 때만 바꿀 수 있습니다.
5외부 기준 Pt100을 사용하려면 프로브를 연결하고 PT 100 Ext 키를 눌러 녹색으로 켭니다.
6Logging 키를 눌러 기록을 시작하고, 다시 눌러 멈춥니다. USB 장치를 꽂고 File transfer에서 Export를 선택하면 기록을 내보냅니다.

웰에 액체를 채울 때는 매뉴얼의 권장 최대 높이 150 mm(센서 바스켓 바닥 기준)를 넘기지 마세요. 물을 쓸 때는 증류수 또는 탈염수만 사용합니다.

사양

Basic·Advance
비교와 공통 사양

항목BasicAdvance
제어기 · 표시4자리 제어기4.3인치 터치스크린
기준 센서내장 Pt100내장 Pt100 + 외부 기준 Pt100 입력
기록 · 통신해당 없음데이터 로거, RS485 Modbus RTU
교반 속도포텐쇼미터화면에서 설정
분해능0.1 °C0.1 / 0.01 / 0.001 °C

시리즈 공통 사양

항목사양
온도 범위30 ~ 255 °C
안정도±0.01 °C
균일도±0.03 °C (액체) · ±0.05 °C (드라이블럭 인서트)
정확도 (표시)0.1 °C
웰 · 용량Ø60 mm × 190 mm 침지 깊이 · 약 0.7 L
교반자석 교반기, 속도 조절
전원100 ~ 234 Vac 50/60 Hz, 약 310 ~ 320 W
가열 시간42분 (25 → 220 °C)
냉각 시간35분 (220 → 100 °C)
하우징데스크탑 · 휴대용
크기 (W × L × H)190 × 270 × 428 mm
무게9.6 kg
보증3년

활용 분야

현장 교정과
연구실 실험

  • 현장 교정 — 센서를 현장에서 웰에 담가 교정하고 이동 시에도 한 대로 운반합니다.
  • 드라이블럭 교정 — 인서트를 꽂아 액체 없이 드라이블럭으로 사용합니다.
  • 대학과 R&D 실험 — 사양 온도 범위 안에서 온도 실험에 사용합니다.
  • 화학·제약·식품 — 공정 온도 센서를 정기 점검합니다.

선택 가이드

버전과 계열을
고르는 기준

이럴 때 (현장 조건·용량)권장 모델선택 이유
내장 Pt100 표시값으로 충분할 때LCB 50 Basic4자리 제어기와 내장 Pt100만 갖춥니다.
외부 기준 입력이나 데이터 기록이 필요할 때LCB 50 Advance터치스크린과 외부 기준 입력, 데이터 로거를 더합니다.
더 낮은 온도 구간이 필요할 때LCB 30 계열낮은 온도 구간을 맡는 별도 모델입니다.

구성·옵션

기본 구성과
준비물

  • 본체 — LCB 50 Basic 또는 Advance.
  • 드라이블럭 모드 — 같은 Ø60 mm 웰에 인서트를 꽂아 사용합니다.
  • 고온 액체 — 상한 온도까지 사용하려면 고온용 실리콘 오일이 필요합니다.

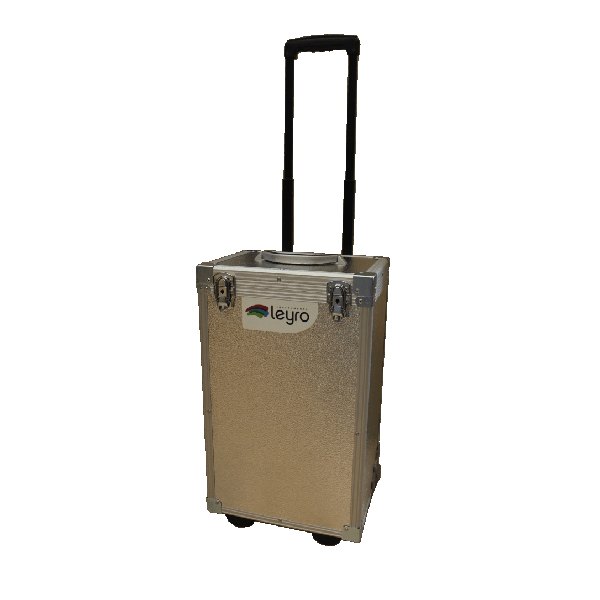

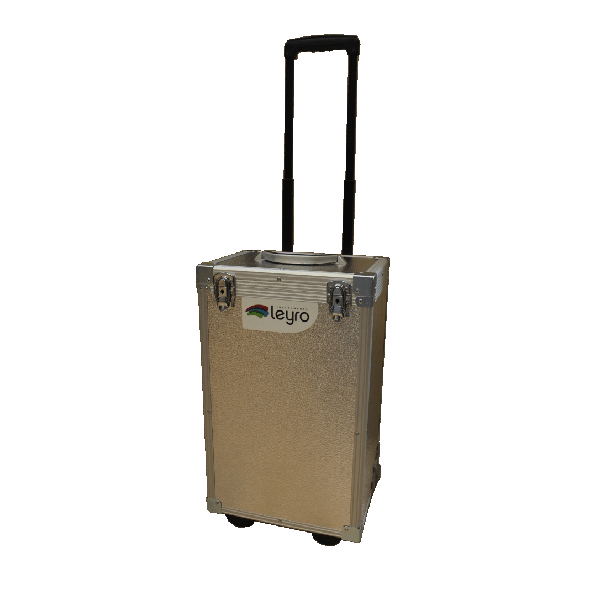

LEYRO INSTRUMENTS LCB50 - 바퀴와 손잡이가 달린 운반용 케이스
바퀴와 손잡이가 달린 운반용 케이스

교정

KOLAS 인정 범위와
교정 이력

내장 Pt100 표시값은 제어 센서 값이므로 교정 성적서가 필요한 비교는 외부 기준 온도계의 교정 상태와 함께 관리합니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내합니다.
