Ralston 한국 독점 공급 파트너

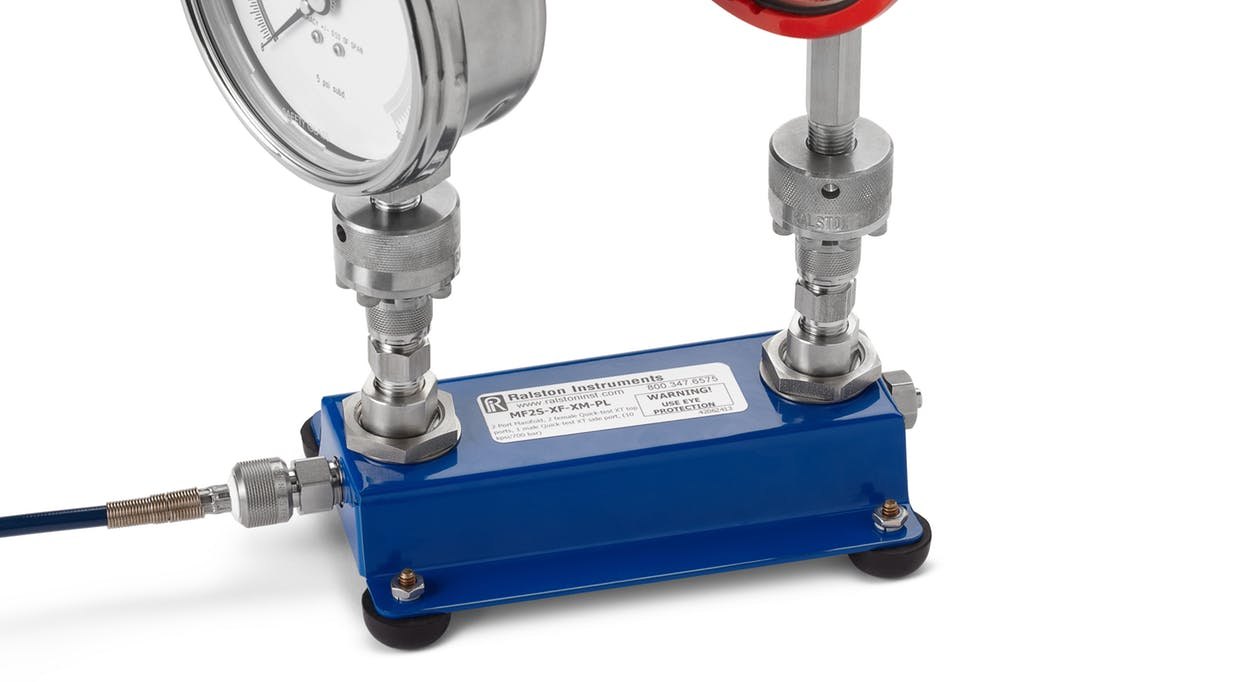

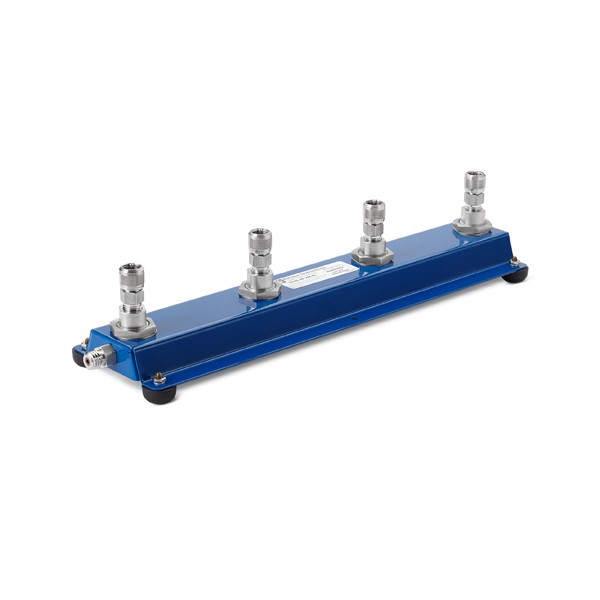

Ralston MF4S-XF-XM-PL은 압력 기기 네 대를 하나의 압력원에 연결해 한꺼번에 시험하는 4포트 벤치형 매니폴드(Benchtop Manifold)입니다. XT 커넥터와 Viton 씰을 적용해 10,000 psi(700 bar, 70 MPa)까지 사용합니다. (주)테솔이 국내에 공식 공급합니다.

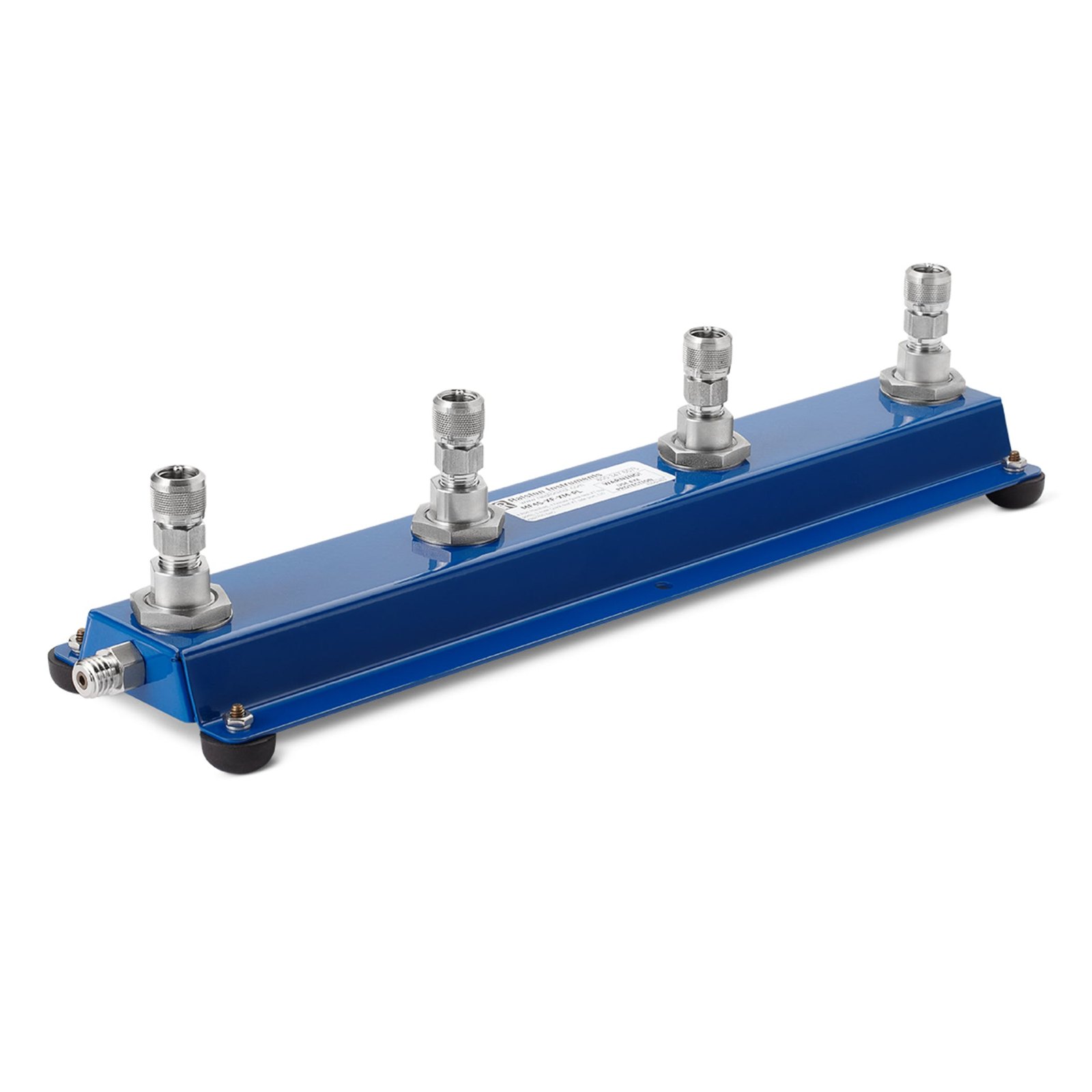

너비 45.72 cm의 몸체에 포트를 4개 배치했습니다. 게이지 여러 대의 지시를 같은 압력에서 비교하는 교정 작업에 사용합니다.
포트 구성
4포트 XT 매니폴드의 연결 방식
| 구분 | 내용 |
|---|---|
| 입구 포트 | 수 Quick-test XT |
| 출구 포트 | 암 Quick-test XT |
| 포트 수 | 4포트 |
| 씰 소재 | Viton |

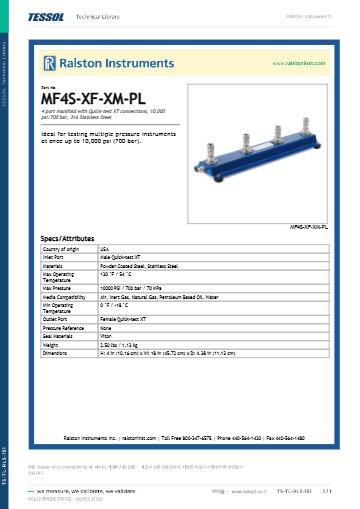

사양
MF4S-XF-XM-PL 정격과 크기
| 항목 | 사양 |
|---|---|
| 최대 압력 | 10,000 psi / 700 bar / 70 MPa |
| 무게 | 1.13 kg |
| 치수 (높이 × 너비 × 깊이) | 10.16 × 45.72 × 11.13 cm |
| 재질 | 분체도장 강, 스테인리스강 (316) |
| 사용 온도 | 0 °F / -18 °C ~ 130 °F / 54 °C |
활용 분야
게이지 일괄 비교와 트랜스미터 점검
- 압력 게이지 일괄 교정 — 같은 압력원에 게이지를 최대 4개 달아 비교합니다.
- 트랜스미터 점검 — 출력 신호를 같은 압력 조건에서 동시에 읽습니다.
- 포트 확장 — 측면 연결로 매니폴드를 이어 기기 수를 늘립니다.
같은 계열
MF4S XT와 같은 계열 모델
- MF2S-XF-XM-PL — 2포트 XT 10,000 psi 구성
- MF2S-XF-XM-PL — 2포트 XT 10,000 psi 구성(고압 표기)
- MF4S-QM-QM-PL — 4포트 Quick-test 5,000 psi 구성
관련 제품
MF4S 4포트 매니폴드와 함께 쓰는 연결 부품
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
- Ralston Quick-test 호스 QTQT-HOS · QSQS-HOS 시리즈 (6900 psi)
- Ralston Quick-test 호스 릴 (QTHR-QT · QTHR-QS, 10 m ~ 30 m · 50 ft · 100 ft)
Ralston MF4S-XF-XM-PL은 최대 몇 대까지 연결합니까?
4포트이므로 기기 네 대까지 연결합니다. 측면 연결로 다른 매니폴드를 이어 늘릴 수 있습니다.
MF4S-XF-XM-PL의 최대 압력은 얼마입니까?
10,000 psi(700 bar, 70 MPa)이고 씰은 Viton입니다.
MF4S-XF-XM-PL의 무게와 크기는 어떻게 됩니까?
무게 1.13 kg, 크기는 높이 10.16 cm, 너비 45.72 cm, 깊이 11.13 cm입니다.
FAQ 자주묻는 질문
-
Ralston MF4S-XF-XM-PL은 최대 몇 대까지 연결합니까?
4포트이므로 기기 네 대까지 연결합니다. 측면 연결로 다른 매니폴드를 이어 늘릴 수 있습니다.
-
MF4S-XF-XM-PL의 최대 압력은 얼마입니까?
10,000 psi(700 bar, 70 MPa)이고 씰은 Viton입니다.
-
MF4S-XF-XM-PL의 무게와 크기는 어떻게 됩니까?
무게 1.13 kg, 크기는 높이 10.16 cm, 너비 45.72 cm, 깊이 11.13 cm입니다.
