Ralston 한국 독점 공급 파트너

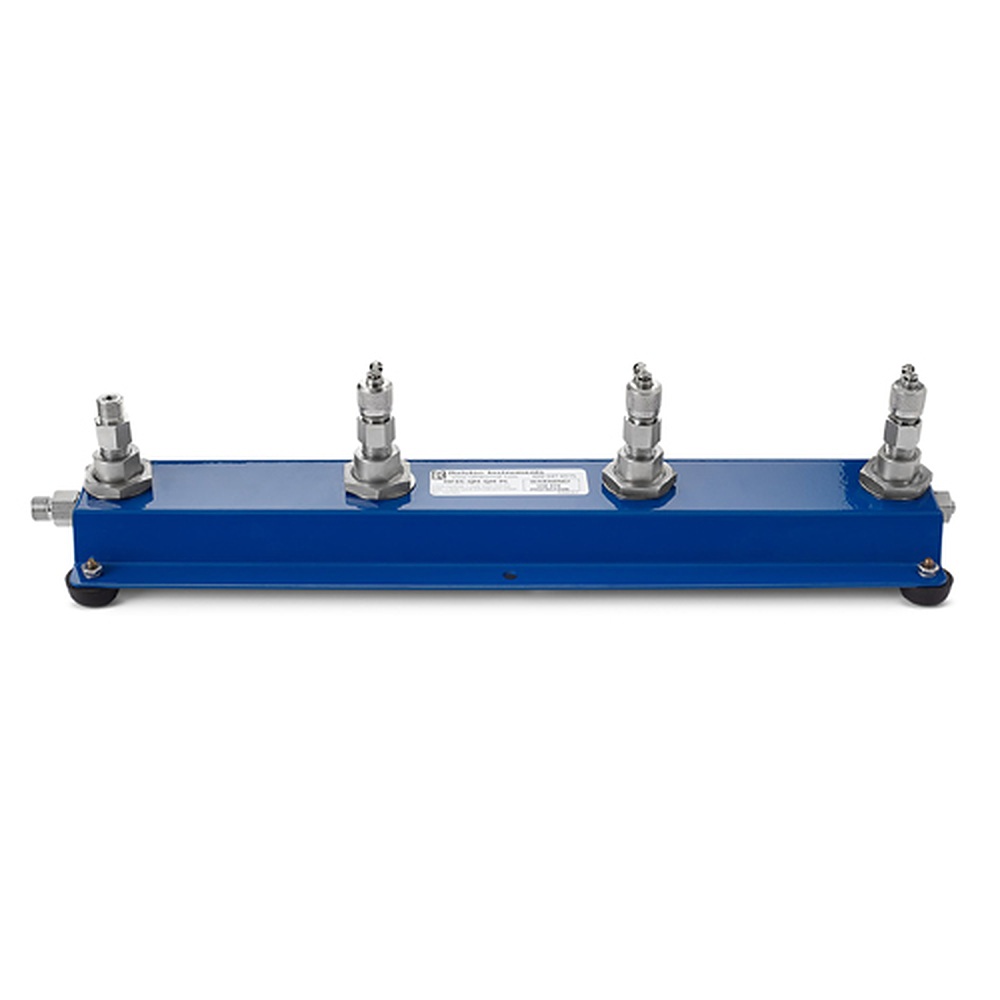

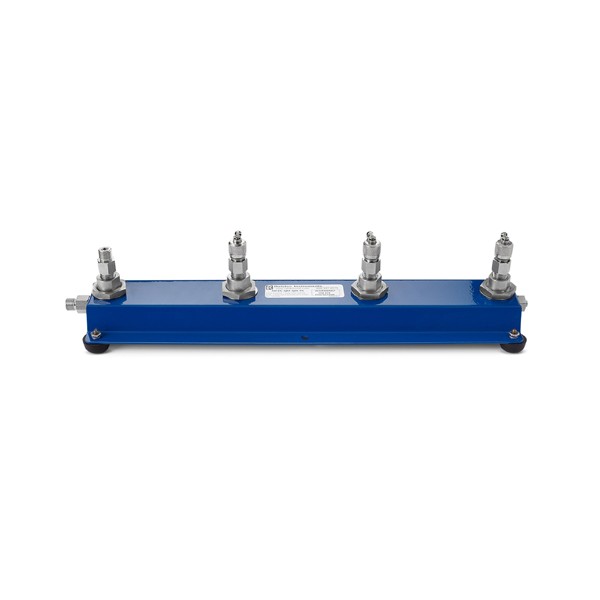

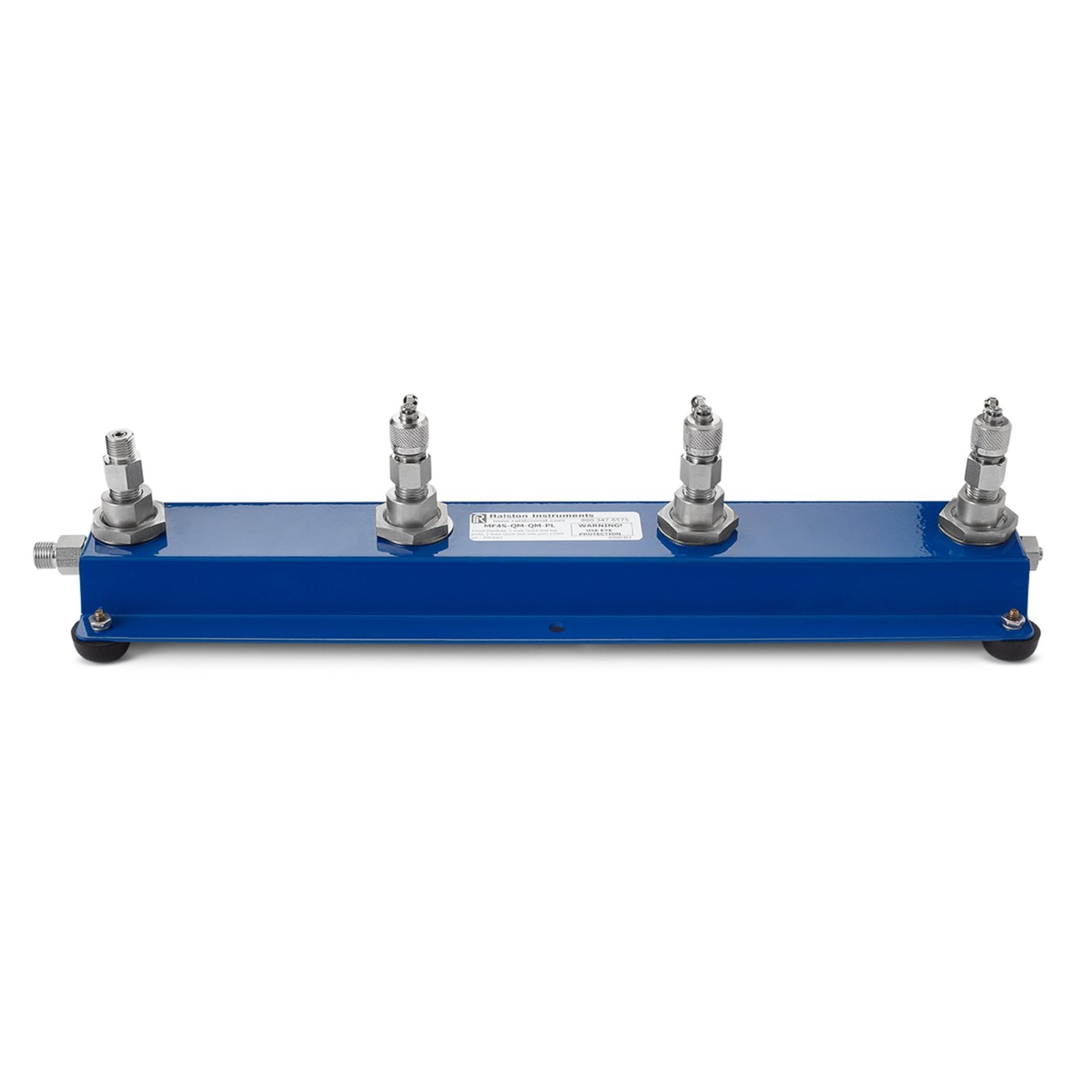

Ralston MF4S-QM-QM-PL은 Quick-test 연결에 최대 압력 5,000 psi(350 bar, 35 MPa)를 갖춘 4포트 벤치형 매니폴드(Benchtop Manifold)입니다. 입구는 수 Quick-test이고 출구는 수 Quick-test와 캡·체인이 달린 수 Quick-test를 사용하며 씰은 Buna-N입니다. (주)테솔이 국내에 공식 공급합니다.
5,000 psi(350 bar) 이하의 압력 기기를 여러 대 함께 시험할 때 사용합니다. 무게 1.13 kg, 너비 45.72 cm로 작업대에 놓고 사용합니다.
Quick-test 연결
캡과 체인이 있는 수 Quick-test 출구
입구는 수 Quick-test, 출구는 수 Quick-test와 캡·체인이 달린 수 Quick-test입니다. 몸체는 316 스테인리스강, 받침은 분체도장 강입니다.

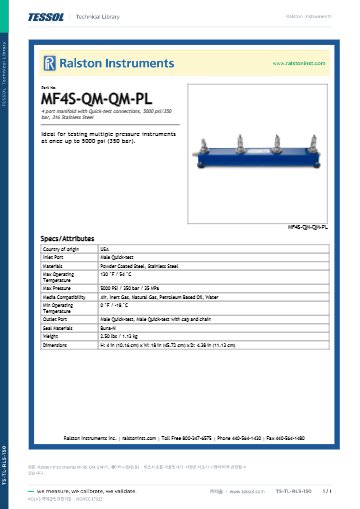

사양
MF4S-QM-QM-PL 사양과 사용 조건
| 항목 | 사양 |
|---|---|
| 입구 포트 | 수 Quick-test |
| 출구 포트 | 수 Quick-test, 캡과 체인이 있는 수 Quick-test |
| 최대 압력 | 5,000 psi / 350 bar / 35 MPa |
| 씰 소재 | Buna-N |
| 무게 | 1.13 kg (2.50 lb) |
| 치수 (높이 × 너비 × 깊이) | 10.16 × 45.72 × 11.13 cm |
| 재질 | 분체도장 강, 스테인리스강 (316) |
| 사용 온도 | 0 °F / -18 °C ~ 130 °F / 54 °C |
| 사용 유체 | 공기, 불활성 가스, 천연가스, 석유계 오일, 물 |
| 측면 연결 | 두 번째 측면 연결로 데이지 체인 구성 |

활용 분야
5,000 psi 이하 다기기 시험
- 압력 게이지 일괄 비교 — 같은 압력원에 게이지를 달아 한 번에 비교합니다.
- 트랜스듀서 점검 — 같은 압력 조건에서 출력을 동시에 읽습니다.
- 측면 연결 확장 — 압력 등급이 같은 매니폴드끼리 이어 포트 수를 늘립니다.
같은 계열
MF4S-QM-QM-PL과 같은 계열 모델
- MF2S-XF-XM-PL — 2포트 XT 10,000 psi 구성
- MF2S-XF-XM-PL — 2포트 XT 10,000 psi 구성(고압 표기)
- MF4S-XF-XM-PL — 4포트 XT 10,000 psi 구성
관련 제품
Quick-test 매니폴드와 함께 쓰는 호스·릴
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
- Ralston Quick-test 호스 QTQT-HOS · QSQS-HOS 시리즈 (6900 psi)
- Ralston Quick-test 호스 릴 (QTHR-QT · QTHR-QS, 10 m ~ 30 m · 50 ft · 100 ft)
Ralston MF4S-QM-QM-PL의 최대 압력은 얼마입니까?
5,000 psi(350 bar, 35 MPa)이며 씰은 Buna-N입니다.
MF4S-QM-QM-PL의 입구와 출구는 어떤 방식입니까?
입구는 수 Quick-test, 출구는 수 Quick-test와 캡·체인이 달린 수 Quick-test입니다.
MF4S-QM-QM-PL은 XT 호스와 연결합니까?
아니요, 입구와 출구가 모두 Quick-test 방식입니다. 10,000 psi가 필요하면 XT 연결의 MF4S-XF-XM-PL을 선택하세요.
FAQ 자주묻는 질문
-
Ralston MF4S-QM-QM-PL의 최대 압력은 얼마입니까?
5,000 psi(350 bar, 35 MPa)이며 씰은 Buna-N입니다.
-
MF4S-QM-QM-PL의 입구와 출구는 어떤 방식입니까?
입구는 수 Quick-test, 출구는 수 Quick-test와 캡·체인이 달린 수 Quick-test입니다.
-
MF4S-QM-QM-PL은 XT 호스와 연결합니까?
아니요, 입구와 출구가 모두 Quick-test 방식입니다. 10,000 psi가 필요하면 XT 연결의 MF4S-XF-XM-PL을 선택하세요.
