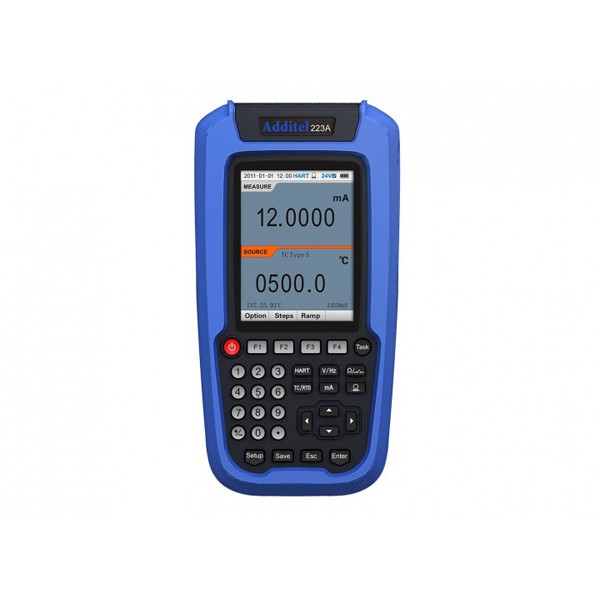

Additel ADT223A 문서화 공정 교정기

견적 받기

Additel ADT223A는 mV·V·mA·저항·주파수와 열전대 13종, RTD 11종을 측정하고 출력하는 HART 문서화 공정 교정기(Documenting Process Calibrator)입니다. ADT160A 시리즈 모듈로 압력을 측정하고, HART 디바이스를 읽고 쓰며, 교정 결과를 As-found, As-left로 기록합니다.

DUT 정보 관리와 자동 절차 기능이 작업 다운로드부터 결과 업로드까지 이어지므로, 계기 대수가 많은 정기 교정에서 기록을 정리하는 시간이 줄어듭니다. 이 HART 문서화 교정기는 (주)테솔이 국내에 공식 공급합니다.

HART

디바이스 읽기·쓰기 지원

13종

열전대 측정·시뮬레이션

3.5인치

TFT 컬러 화면

15시간

리튬이온 연속 사용

특징

ADT223A의
문서화·HART 기능

핵심 특징현장에서 달라지는 점
HART 디바이스 읽기·쓰기HART 트랜스미터의 설정을 읽고 쓸 수 있어 설정 변경과 교정을 한 대로 이어서 진행합니다.
DUT 정보 관리교정 대상 기기의 정보를 본체에서 관리해 현장 기록지와 대조하는 단계가 줄어듭니다.
자동 절차절차에 정한 시험점을 순서대로 진행하므로 작업자가 달라도 시험 순서가 일정합니다.
As-found·As-left 기록교정 전후 값을 구분해 저장하므로 계기 이력 관리와 감사 대응 자료를 바로 준비할 수 있습니다.
작업 내려받기와 결과 올리기작업을 내려받아 현장에서 진행하고 결과를 업로드하므로 PC에 다시 입력하는 작업이 줄어듭니다.

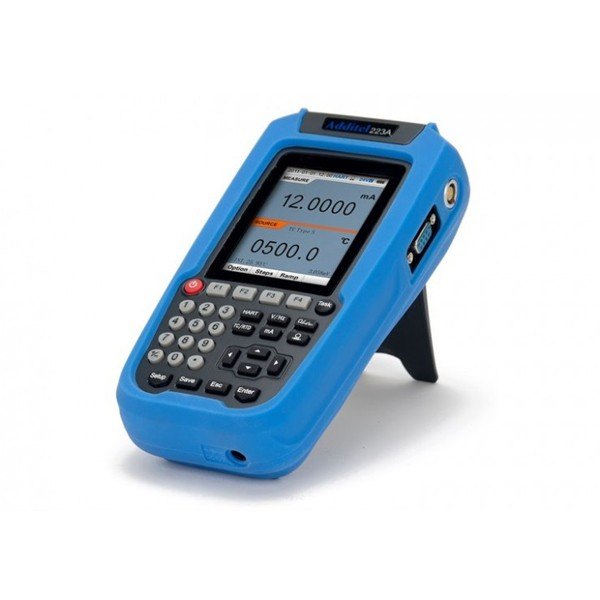

ADDITEL ADT223A - 스탠드가 달린 파란색 휴대용 교정기 외형
스탠드가 달린 파란색 휴대용 교정기 외형

모델 비교

223A와 227,
HART 구성의 차이

항목ADT223AADT227
HARTHART 디바이스 읽기 · 쓰기ADT227-HART: 풀 HART 커뮤니케이터, DD 라이브러리
압력 모듈160A 시리즈161 시리즈, 포트 2개
전기 정확도 (대표)DC 전압 0.01%RD + 3.75 μV (±75 mV)0.005% RD + 0.005% FS
화면3.5인치 TFT 컬러5.0인치 480 × 800 TFT
배터리 사용 시간리튬이온, 연속 15시간일반 12시간

작업 저장과 합부 계산

ADT227도 문서화 작업을 저장하고 측정값을 자동으로 모아 합부를 계산합니다. ADT227의 작업 저장 용량은 10,000개이며, ADT223A와 같은 방식으로 작업을 내려받고 결과를 업로드합니다.

227-HART의 풀 HART 기능

ADT227-HART는 풀 HART 커뮤니케이터와 DD 라이브러리를 내장해 223A와 같은 HART 트랜스미터 점검을 할 수 있습니다. HART용 250 Ω 저항은 별매 9082 어댑터로 루프에 연결합니다.

법정단위로 맞춘 압력 표기

국내 압력 법정단위는 파스칼(Pa)이고, bar는 특수단위로 함께 사용합니다. 1 bar는 0.1 MPa이며 psi와 kgf/cm²는 법정단위가 아니므로, 화면 표시와 성적서는 kPa·MPa·bar로 맞춰 운영하세요.

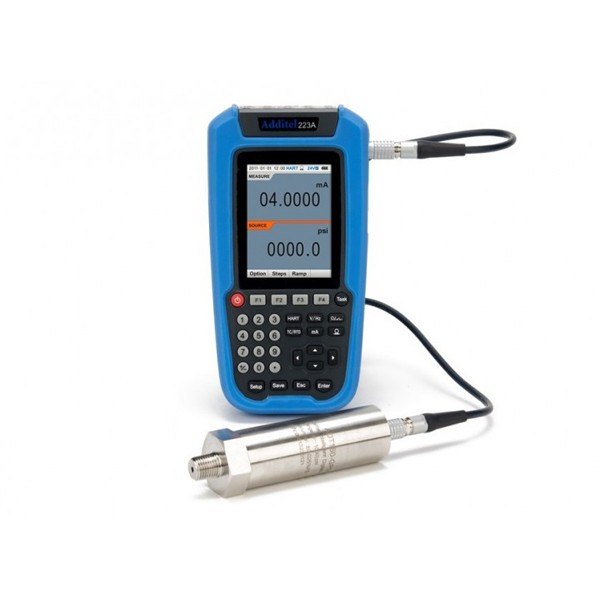

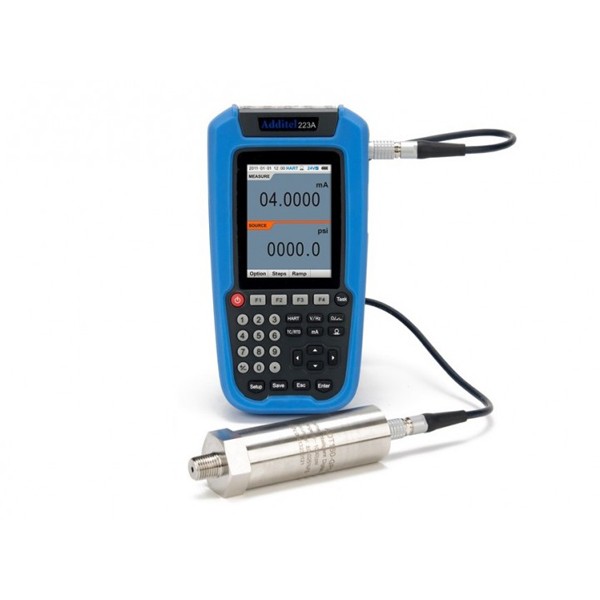

ADDITEL ADT223A - 압력 모듈이 케이블로 연결된 교정기 모습
압력 모듈이 케이블로 연결된 교정기 모습

사양

ADT223A
상세 사양

항목사양
정확도 기준1년 안정도와 교정 불확도 포함
DC 전압 측정±75.0000 mV (분해능 0.1 μV): 0.01%RD + 3.75 μV / ±30.0000 V (0.1 mV): 0.01%RD + 1.5 mV
DC 전류 측정±30.0000 mA (분해능 0.1 μA): 0.01%RD + 1.5 μA
저항 측정 (4선식)0 ~ 400.000 Ω (1 mΩ): 0.01%RD + 0.02 Ω / 0 ~ 4000.00 Ω (10 mΩ): 0.01%RD + 0.2 Ω
저항 측정 (2 · 3선식)0 ~ 400.000 Ω: 0.02%RD + 0.02 Ω / 0 ~ 4000.00 Ω: 0.02%RD + 0.2 Ω
주파수 측정1 ~ 50000.0 Hz (분해능 0.1 Hz): 0.005%RD + 1 Hz
펄스 측정0 ~ 999999 (분해능 1)
리밋 스위치접점 전압 3 V ~ 24 V
DC 전압 출력−10.000 ~ 75.000 mV (1 μV): 0.02%RD + 4.25 μV / 0 ~ 12.0000 V (0.1 mV): 0.02%RD + 0.6 mV
DC 전류 출력0 ~ 22.000 mA (1 μA): 0.02%RD + 1.1 μA
저항 출력1 ~ 400.00 Ω (10 mΩ): 0.02%RD + 0.02 Ω / 1 ~ 4000.0 Ω (100 mΩ): 0.03%RD + 0.4 Ω
주파수 출력0 ~ 50000.0 Hz (0.1 Hz): 0.005%RD + 1 Hz
펄스 출력0 ~ 999999 (분해능 1)
열전대13종 (S, R, B, K, N, E, J, T, C, D, G, L, U), 측정·시뮬레이션
RTD11종 (Pt10, Pt100 385·3916·3926, Pt500, Pt1000, Cu10, Cu50, Cu100, Ni120, Ni100), 측정·시뮬레이션
루프 전원DC 24 V (최대 50 mA)
압력ADT160A 시리즈 디지털 압력 모듈 (별매), 게이지 · 진공 · 절대, −1 bar ~ 700 bar
압력 정확도0.02% FS부터 (−10 °C ~ 50 °C 동작, 1년 안정도, 교정 불확도 포함)
압력 모듈 연결 케이블9060 (포함)
HARTHART 디바이스 읽기 · 쓰기 (풀 HART 라이브러리)
화면3.5인치 TFT 컬러
전기 단자Ø4 mm 소켓, 미니잭 열전대 소켓
통신RS232, DB-9
전원충전식 폴리머 리튬이온 배터리 또는 10 V DC 어댑터
배터리 사용 시간연속 15시간 (24 V 출력 시 감소)
충전110 V/220 V 외장 어댑터 포함
크기 · 무게100 × 192 × 52 mm, 0.7 kg
동작 온도−10 °C ~ 50 °C
보관 온도−20 °C ~ 60 °C
습도90% 미만, 비응축
입출력 보호임의 두 소켓 간 30 V, 전류 소켓 1 A
표시 언어영어, 독일어, 프랑스어, 이탈리아어, 스페인어, 포르투갈어, 중국어 간체
단위 변환압력, 온도, RTD 저항, 열전대 mV 내장 변환기
내장 온도 표시교정된 PRT의 CVD 계수 입력
안전 규격CE
보증3년

열전대 정확도 (측정 / 출력, °C)

형식규격표준 범위 (°C)구간별 정확도 (°C)
SIEC 584−50 ~ 1768−50 ~ 400: 1.0 / 1.1, 400 ~ 1000: 0.6 / 0.6, 1000 ~ 1768: 0.7 / 0.8
RIEC 584−50 ~ 1768−50 ~ 200: 1.4 / 1.4, 200 ~ 500: 0.6 / 0.6, 500 ~ 1768: 0.6 / 0.7
BIEC 5840 ~ 182050 ~ 450: 3.8 / 3.8, 450 ~ 800: 0.9 / 0.9, 800 ~ 1820: 0.6 / 0.7
KIEC 584−270 ~ 1372−250 ~ −200: 1.0 / 1.1, −200 ~ −100: 0.4 / 0.5, −100 ~ 600: 0.3 / 0.3, 600 ~ 1372: 0.4 / 0.5
NIEC 584−270 ~ 1300−250 ~ −200: 1.5 / 1.6, −200 ~ −100: 0.5 / 0.6, −100 ~ 1300: 0.4 / 0.5
EIEC 584−270 ~ 1000−250 ~ −200: 0.6 / 0.7, −200 ~ −100: 0.3 / 0.3, −100 ~ 0: 0.2 / 0.2, 0 ~ 700: 0.2 / 0.3, 700 ~ 1000: 0.2 / 0.4
JIEC 584−270 ~ 1200−210 ~ −100: 0.3 / 0.3, −100 ~ 1200: 0.3 / 0.4
TIEC 584−270 ~ 400−250 ~ −200: 0.8 / 0.9, −200 ~ 0: 0.4 / 0.4, 0 ~ 400: 0.2 / 0.2
CASTM E9880 ~ 23150 ~ 1000: 0.5 / 0.5, 1000 ~ 1800: 0.7 / 0.9, 1800 ~ 2315: 1.0 / 1.4
DASTM E9880 ~ 23200 ~ 100: 0.5 / 0.5, 100 ~ 1100: 0.4 / 0.5, 1100 ~ 2000: 0.6 / 0.9, 2000 ~ 2320: 0.9 / 1.3
GASTM E17510 ~ 23150 ~ 200: 2.4 / 2.4, 200 ~ 400: 0.5 / 0.5, 400 ~ 1400: 0.4 / 0.5, 1400 ~ 2315: 0.7 / 1.0
LDIN 43710−200 ~ 900−200 ~ −100: 0.2 / 0.3, −100 ~ 400: 0.2 / 0.2, 400 ~ 900: 0.2 / 0.3
UDIN 43710−200 ~ 600−200 ~ 0: 0.4 / 0.4, 0 ~ 600: 0.2 / 0.3

RTD 정확도 (2 · 3선식 / 4선식 / 출력, °C)

형식규격표준 범위 (°C)구간별 정확도 (°C)
Pt10 (385)IEC 751−200 ~ 850−200 ~ 200: 0.65 / 0.60 / 0.65, 200 ~ 600: 0.82 / 0.72 / 0.82, 600 ~ 850: 0.96 / 0.82 / 0.96
Pt100 (385)IEC 751−200 ~ 850−200 ~ 200: 0.15 / 0.1 / 0.15, 200 ~ 600: 0.26 / 0.16 / 0.26, 600 ~ 850: 0.34 / 0.20 / 0.34
Pt100 (3916)JIS 1604−200 ~ 850−200 ~ 200: 0.15 / 0.1 / 0.15, 200 ~ 600: 0.26 / 0.16 / 0.26, 600 ~ 850: 0.33 / 0.20 / 0.33
Pt100 (3926)Minco App. Aid #18−200 ~ 850−200 ~ 200: 0.15 / 0.1 / 0.15, 200 ~ 600: 0.26 / 0.16 / 0.26, 600 ~ 850: 0.33 / 0.20 / 0.33
Pt500 (385)IEC 751−200 ~ 850−200 ~ 200: 0.20 / 0.16 / 0.36, 200 ~ 600: 0.32 / 0.22 / 0.54, 600 ~ 850: 0.40 / 0.27 / 0.67
Pt1000 (385)IEC 751−200 ~ 850−200 ~ 200: 0.1 / 0.05 / 0.25, 200 ~ 600: 0.2 / 0.10 / 0.42, 600 ~ 850: 0.27 / 0.14 / 0.54
Cu10 (427)Minco App. Aid #18−100 ~ 2600.61 / 0.56 / 0.61
Cu50 (428)GOST 6651-94−50 ~ 1500.17 / 0.13 / 0.17
Cu100 (428)GOST 6651-94−50 ~ 1500.12 / 0.09 / 0.12
Ni120 (672)Edison curve #7−100 ~ 2600.07 / 0.05 / 0.07
Ni100 (618)DIN 43760−100 ~ 2600.08 / 0.06 / 0.08

활용 분야

HART 문서화가
필요한 현장

  • 계장 정기 교정 — HART 트랜스미터 점검 결과를 As-found, As-left로 남깁니다.
  • 설비 보전 — DUT 정보를 관리하며 자동 절차로 시험 순서를 일정하게 유지합니다.
  • 제약·화학 플랜트 — 압력 모듈로 측정한 값과 전기 신호를 한 작업 기록에 묶습니다.

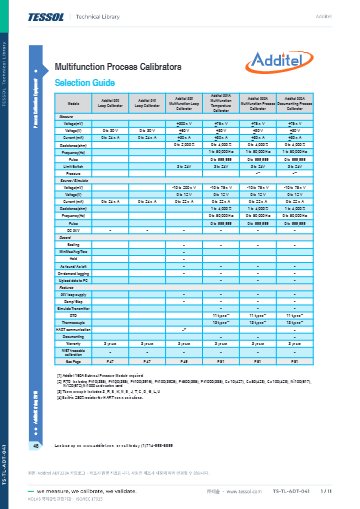

선택 가이드

교정 기록·HART 기능별
모델 선택 기준

이럴 때 (현장 조건·용량)권장 모델선택 이유
HART 읽기·쓰기와 문서화를 3.5인치 구성으로 쓸 때ADT223A160A 시리즈 모듈과 HART 디바이스 읽기·쓰기를 3.5인치 본체 하나에 갖췄습니다.
풀 HART 커뮤니케이터와 DD 라이브러리가 필요할 때Additel ADT227-HART161 시리즈 모듈 포트 2개와 5.0인치 화면에 풀 HART 커뮤니케이터까지 갖춘 상위 구성입니다.
HART 없이 문서화 교정만 필요할 때Fluke 753절차 다운로드와 결과 업로드를 갖춘 문서화 교정기라 HART가 없는 계기 교정에 충분합니다.
