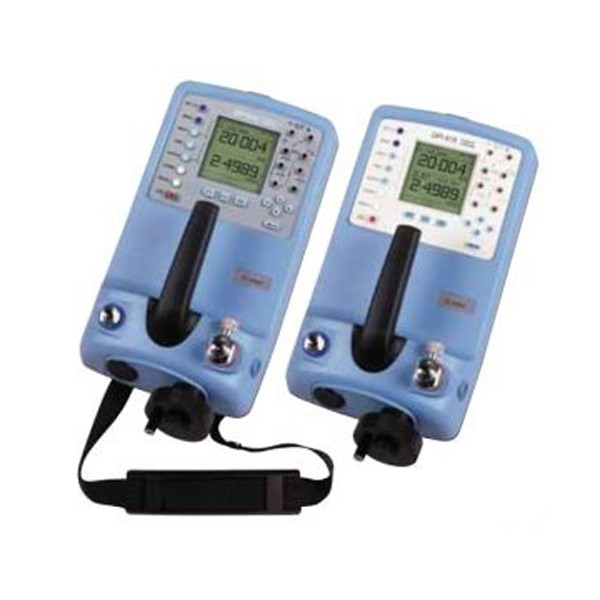

Druck DPI610LP 저압 측정/발생 현장용 교정기

MODEL: DPI610LP
브랜드

제품문의 구매하기

미압 차압 트랜스미터를
현장에서 점검하는 저압 교정기

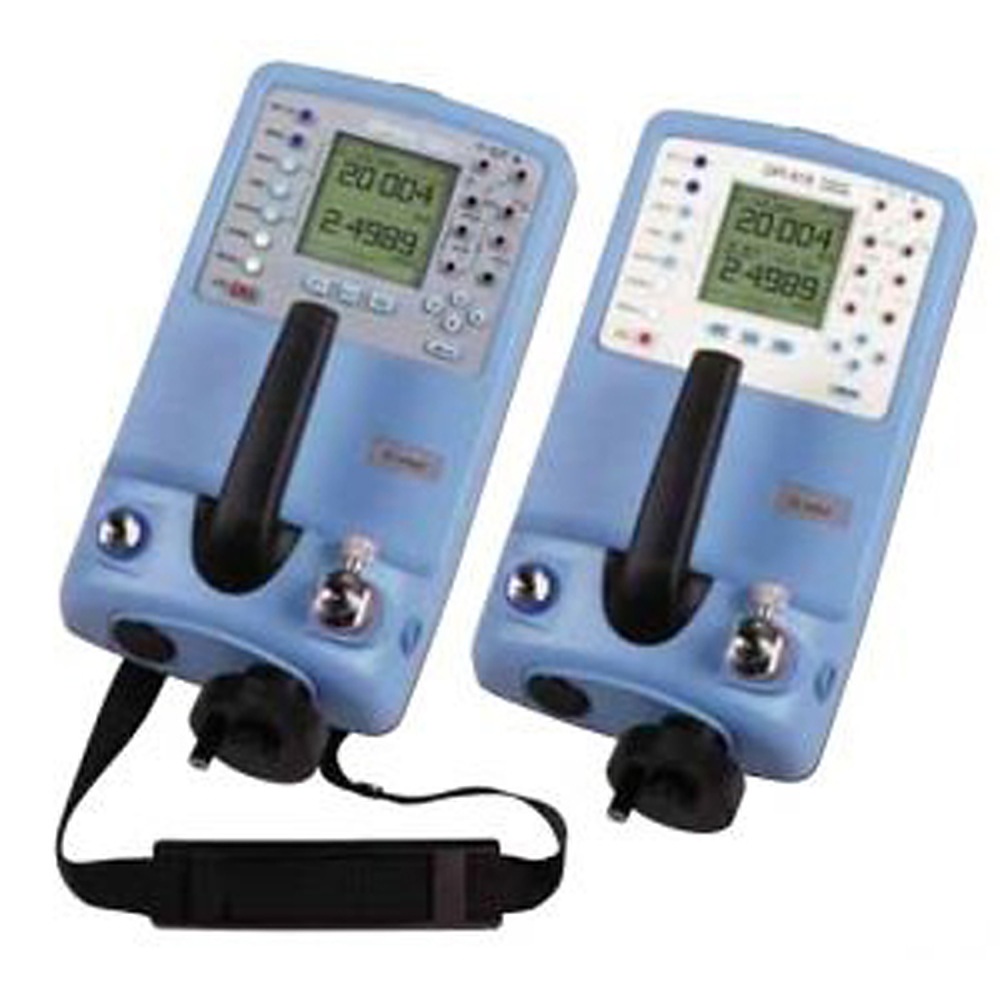

Druck DPI 610LP 저압 압력 교정기

견적 받기

Druck DPI 610LP는 2.5~150 mbar의 차압 범위를 2단 부피 조정기와 외부 핸드 펌프로 만들고 mA를 함께 측정하는 저압 압력 교정기(Low Pressure Calibrator)입니다. 미압 차압 트랜스미터와 저압 게이지, 스위치를 현장에서 점검합니다.

자동 영점 기능은 내부 솔레노이드 밸브로 양쪽 압력을 같게 만든 뒤 영점을 잡으므로 스팬의 0.05 % 정확도가 영점 드리프트에 흔들리지 않습니다. 큰 듀얼 표시창에서는 압력과 mA를 함께 읽습니다. 비부식성 기체용으로 설계된 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

150 mbar

차압 최대 풀스케일

0.05 %

스팬 정확도

4 ~ 20 mA

루프 시험

10개

원격 센서 (B1 옵션)

특징

거친 조정과 미세 조정으로
저압을 만드는 구조

핵심 특징	현장에서 달라지는 점
2단 부피 조정기	거친 조정 뒤 미세 조정으로 목표 압력에 접근하므로 저압 구간에서도 설정 시간이 짧아집니다.
자동 영점	내부 솔레노이드 밸브로 양쪽 압력을 같게 만든 뒤 영점을 잡으므로 수동 영점 조정이 필요 없습니다.
mA 루프 시험	4~20 mA 루프를 시험하며 압력과 전류를 같은 화면에서 읽습니다.
듀얼 표시창	압력과 mA를 큰 두 창에 동시에 표시하므로 떨어진 위치에서도 읽기 쉽습니다.
데이터 저장과 RS232	측정값을 저장하고 RS232로 올려 기록 오류를 줄입니다.
원격 센서 최대 10개	원격 센서를 연결해 측정 범위를 넓히고 외장형 센서를 장착합니다.

계열 구분

DPI 610 계열에서
LP 모델의 위치

비부식성 기체용 저압 모델

DPI 610 계열은 공압용 PC, 유압용 HC, 미압용 LP, 지시계형 I의 네 가지로 나뉘고, 이 페이지의 LP는 비부식성 기체용 저압 모델입니다. 615 계열은 PASS/FAIL 오차 계산과 PC 양방향 통신을 더한 문서화 모델이며, 610LP는 결과를 PC로 올리는 단방향 RS232를 사용합니다.

작업 메뉴

P-I 작업과
지시계 기록

P-I 작업은 압력을 만들면서 mA를 읽어 트랜스미터를 점검하고, P-표시 작업은 마그네헬릭 같은 지시계의 읽음값을 직접 입력해 기록합니다. 큰 용적에는 함께 제공되는 외부 스퀴즈 펌프로 압력을 보충하며, 출력 압력은 풀스케일의 120 %를 넘지 않도록 내부에서 제한됩니다.

교정 관리

610LP의
교정 연계

저압 기준 장비의 주기적 교정

저압 계기를 판정하는 기준 장비이므로 영점 안정성과 교정 이력이 점검 결과의 근거가 됩니다. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위 안에서 안내합니다. 사용 범위와 요구 불확도에 맞춰 교정 주기를 정하세요.

사양

2.5 ~ 150 mbar
저압 사양

항목	사양
범위 (차압 풀스케일)	2.5 · 12.5 · 25 · 50 · 75 · 150 mbar
정확도	스팬의 0.05 % (비직선성 · 히스테리시스 · 반복성 포함)
최대 라인 압력	2.5 mbar 범위 약 4.8 bar, 나머지 범위 약 20.7 bar
출력 압력 제한	풀스케일의 120 % 내부 제한
압력 발생	2단(거침 · 미세) 부피 조정기, 큰 용적은 외부 공압 핸드 펌프(압력 · 진공)
매체	비부식성 기체
압력 포트	1/8 in 암나사 2개, 1/8 in ID 튜브 어댑터
압력 배출	벤트 밸브 · 제어 배출
자동 영점	내부 솔레노이드 밸브로 양쪽 압력 균압 후 영점
전기 기능	mA 측정 0 ~ 24 mA, 분해능 0.001 mA · RS232
표시	듀얼 표시창, 압력 단위 25종 + 사용자 정의 1종
데이터	10,000개 값 메모리
원격 센서 (B1 옵션)	최대 10개
계열	공압용 DPI 610PC · 유압용 DPI 610HC · 미압용 DPI 610LP · 지시계형 DPI 610I (615 계열 동일)
DPI 615LP	PC 양방향 통신, PASS/FAIL 오차 계산

활용 분야

저압 계기를 점검하는
현장

차압 트랜스미터 교정 — 미압 범위의 트랜스미터와 스위치를 현장에서 교정합니다.
압력계·압력 센서 점검 — 저압 게이지와 센서의 지시 오차를 대조합니다.
4~20 mA 루프 시험 — 압력 입력과 루프 전류를 함께 읽어 확인합니다.
점검 기록 — 데이터 저장과 RS232로 기록 오류를 줄입니다.

선택 가이드

압력 범위별
권장 교정기

이럴 때 (현장 조건)	권장 모델	선택 이유
2.5 ~ 150 mbar 저압 차압을 다룰 때	DPI 610LP	2단 부피 조정기와 자동 영점으로 미압 구간을 안정적으로 만듭니다.
20 bar까지 펌프로 가압할 때	DPI 611	내장 펌프로 20 bar까지 직접 가압합니다.
펌프 없이 압력과 mA만 읽을 때	DPI 800/802	25 mbar ~ 700 bar 내장 센서에서 범위를 고릅니다.

구성·옵션

펌프와
원격 센서 구성

펌프 — 2단 부피 조정기가 기본이며 큰 용적에는 외부 핸드 펌프를 조합합니다.
압력 포트 — G 1/8 암나사 2개와 튜브 어댑터로 연결합니다.
배출 — 벤트 밸브로 제어된 방출을 수행합니다.
원격 센서(B1 옵션) — 최대 10개까지 연결해 범위를 확장합니다.

DPI 610LP와 함께 보는
압력 교정기

DPI 610LP에는 어떤 압력 범위가 있습니까?
차압 풀스케일 2.5, 12.5, 25, 50, 75, 150 mbar 여섯 가지입니다. 출력 압력은 풀스케일의 120 %로 내부에서 제한됩니다.
DPI 610LP의 정확도는 몇 %입니까?
스팬의 0.05 %이며 비직선성, 히스테리시스, 반복성을 포함한 값입니다. 영점은 자동 영점으로 매번 잡으세요.
DPI 610LP는 압력을 어떻게 만듭니까?
2단 부피 조정기로 거친 조정을 한 뒤 미세 조정합니다. 용적이 큰 계통에는 외부 핸드 펌프를 함께 사용합니다.
610LP와 615LP는 무엇이 다릅니까?
615LP는 PASS/FAIL 오차 계산과 PC 양방향 통신(절차 내려받기, 결과 올리기)을 더했습니다. 610LP는 결과를 PC로 올리는 단방향 RS232입니다.
DPI 610LP에 원격 센서는 몇 개까지 연결할 수 있습니까?
최대 10개이며 원격 센서는 B1 옵션입니다. 센서를 늘려 범위를 확장할 때는 옵션 구성부터 정하세요.
