Druck DPI611 휴대용 압력 교정기

MODEL: DPI611
브랜드

제품문의 구매하기

내장 펌프로 30초 안에
20 bar를 만드는 압력 교정기

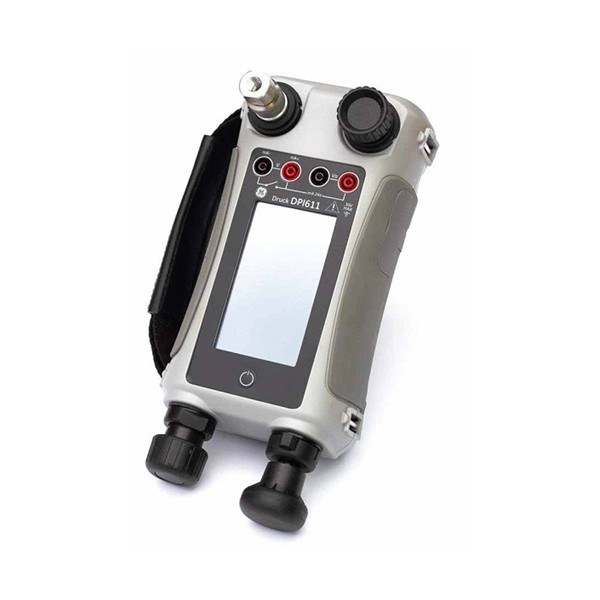

Druck DPI 611 휴대형 압력 교정기 (공압 · 20 bar)

견적 받기

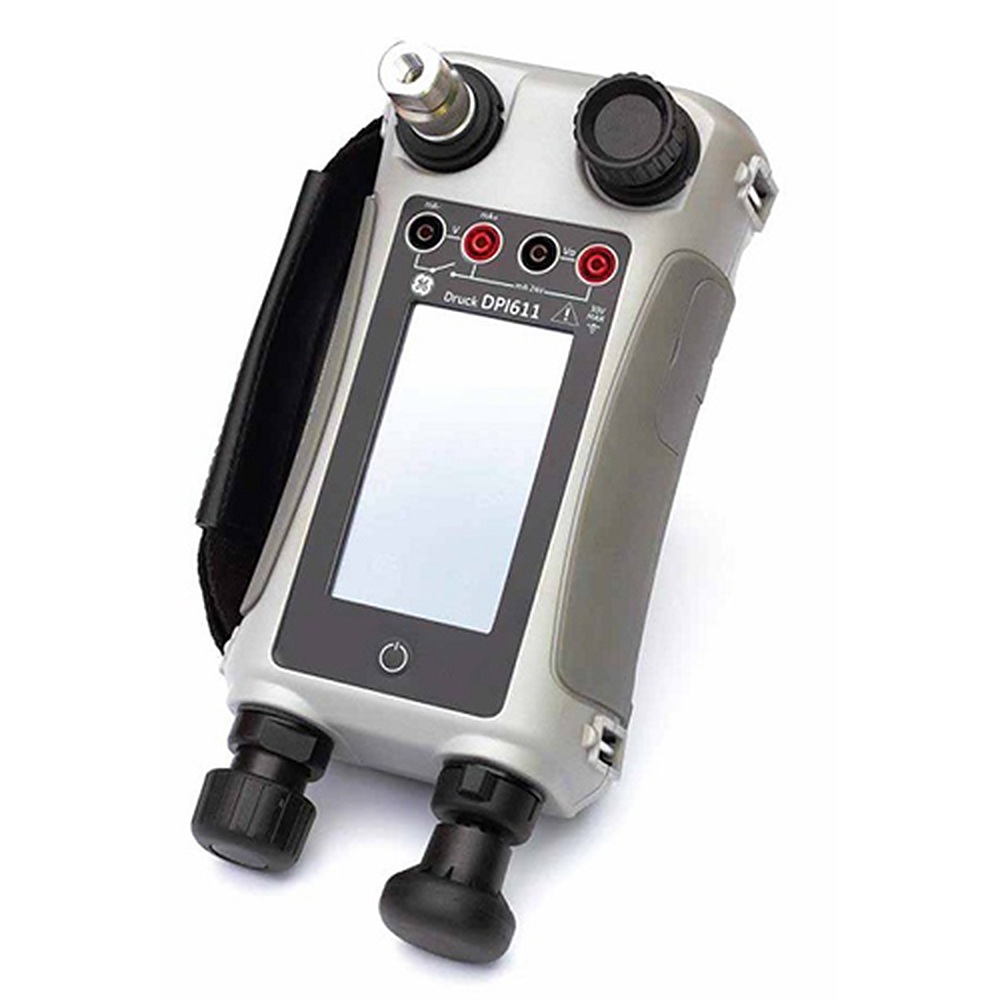

Druck DPI 611은 내장 펌프로 30초 안에 20 bar를 만들고 95 % 진공을 내는 터치스크린 공압 휴대형 압력 교정기(Handheld Pressure Calibrator)입니다. 정확도 0.0185 % FS와 1년 총 불확도 0.025 % FS(10~30 °C)를 구분해 제시하며, 압력 스위치와 트랜스미터, 안전밸브를 현장에서 시험합니다.

mA·V 측정과 24 V 고정 출력, 스위치·누설·안전밸브 시험을 한 화면에서 불러오고, 최대 4채널 로깅 데이터를 8 GB 메모리에 저장하므로 시험 순서를 따로 기록할 필요가 없습니다. DPI 610/615의 기능을 모두 담고 크기를 절반으로 줄인 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.0185 % FS

정확도

0.025 % FS

1년 총 불확도

30초

0 ~ 20 bar 가압 시간

95 %

진공 발생

특징

펌프와 시험 기능을
터치스크린으로

핵심 특징	현장에서 달라지는 점
내장 펌프, 30초에 20 bar	별도 압력원 없이 가압해 점검 준비 시간이 짧아집니다.
95 % 진공	진공 계기까지 같은 본체로 점검해 장비 종류를 줄입니다.
크기 50 % 감소, 무게 33 % 감소	DPI 610/615보다 작고 가벼워 설비 사이를 오가며 한 손으로 다룰 수 있습니다.
2배 큰 터치스크린	값을 크게 보며 DASHBOARD, TASK, FAVOURITES 구조로 자주 쓰는 시험을 바로 호출합니다.
PASS/FAIL 오차 분석	피교정 장비의 오차를 계산해 합격 여부를 즉시 보고합니다.
4채널 로깅과 4Sight 연동	수동 또는 자동으로 데이터를 저장하고 교정 소프트웨어의 작업을 내려받아 자동 교정을 진행합니다.

정확도 읽기

정확도와 1년 총 불확도,
두 숫자의 구분

교정 주기가 1년이면 총 불확도 기준

0.0185 % FS는 비직선성, 히스테리시스, 반복성으로 정의한 정확도이고, 0.025 % FS는 10~30 °C에서 1년 동안의 총 불확도입니다. 교정 주기를 1년으로 판단할 때는 0.025 % FS를 사용하며 10~30 °C 밖에서는 0.001 % FS/°C가 더해집니다. 20 bar 범위에서 0.025 % FS는 ±5 mbar입니다.

현장 시험

스위치·누설·안전밸브
시험 흐름

펌프로 압력을 올리며 안전밸브가 열리는 압력을 확인하고, 압력 스위치의 동작과 복귀 압력을 포착해 기록합니다. 누설 시험은 배관의 압력 강하를 자동으로 계산하며, 펌프가 필요 없는 점검에는 DPI 800/802가 적합합니다. 매체는 대부분의 기체이며 공압 전용이므로 유압 시험에는 사용하지 마세요.

교정 관리

DPI 611의
교정 연계

기준 장비의 주기적 교정

1년 총 불확도는 온도 조건이 정해진 값이므로 교정 이력과 사용 환경을 함께 관리해야 합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내합니다. 4Sight2 Lite 라이선스로 작업 기록을 이어 가세요.

사용 방법

DPI 611과 4Sight2
작업 내려받기 순서

DPI 611은 USB 미니 B 포트로 PC의 4Sight2 교정 관리 소프트웨어와 연결합니다. 4Sight2에서 만든 절차를 본체로 내려받아 현장에서 시험하고, 결과를 다시 PC로 올립니다.

소프트웨어·도구	하는 일
4Sight2	교정 절차와 작업지시 작성, 결과 보관
calibrator manager	4Sight2와 DPI 611 사이의 절차 내려받기와 결과 올리기
DPI 611 장치 드라이버	PC가 USB로 연결된 본체를 인식하는 데 필요(제조사 웹사이트에서 내려받기)
IDOS 모듈(IO620-IDOS-USB 변환기)	IDOS 외부 센서 모듈을 본체 USB에 연결

처음 연결하는 순서

순서	할 일
1	AA 배터리를 넣고 전원 버튼을 눌러 로고가 나타날 때까지 켭니다.
2	DASHBOARD >> SETTINGS >> DATE에서 날짜를 맞춥니다.
3	DPI 611 교정기 장치 드라이버를 제조사 웹사이트에서 내려받아 PC에 준비하고, 교정 관리 소프트웨어 4Sight2를 사용할 수 있게 합니다.
4	USB 케이블로 본체의 USB 미니 B 포트와 PC를 연결합니다.
5	4Sight2에서 절차와 작업지시를 만들고 calibrator manager의 Download로 본체에 보냅니다.
6	본체에서 DASHBOARD > DOCUMENTING > RUN PROCEDURE로 파일을 고르고, User ID와 DUT 시리얼을 입력한 뒤 Start를 누릅니다.
7	각 시험 지점에서 판독하고 As Found/As Left 결과를 확인한 뒤 calibrator manager로 4Sight2에 올립니다.

PC가 본체를 인식하지 못하면 DASHBOARD > SETTINGS > DEVICES에서 USB 클라이언트 포트가 Communications로 설정되어 있는지 확인하세요. 저장 장치 모드에서는 교정 소프트웨어와 연결되지 않습니다.

사양

5개 게이지 범위와
전기 사양

모델	압력 범위	정확도	1년 총 불확도	과압
DPI611-05G	-1 ~ 1 bar	0.0185 % FS	0.025 % FS	150 % FS
DPI611-07G	-1 ~ 2 bar	0.0185 % FS	0.025 % FS	150 % FS
DPI611-10G	-1 ~ 7 bar	0.0185 % FS	0.025 % FS	150 % FS
DPI611-11G	-1 ~ 10 bar	0.0185 % FS	0.025 % FS	150 % FS
DPI611-13G	-1 ~ 20 bar	0.0185 % FS	0.025 % FS	150 % FS

전기 측정 · 출력

항목	사양
DC 전압 측정	±200 mV · ±2000 mV · ±20 V · ±30 V, 읽음값의 0.018 % + 0.005 % FS (10 ~ 30 °C, 1년)
전류 측정 ±20 mA	읽음값의 0.015 % + 0.006 % FS
전류 측정 ±55 mA	읽음값의 0.018 % + 0.006 % FS
전압 출력	10 V 고정 0.1 % FS · 24 V 고정 1.0 % FS (최대 25 mA)
전류 출력	0 ~ 24 mA, 0 ~ 24 mA 내부 루프 전원 모두 읽음값의 0.018 % + 0.006 % FS
전기 온도 영향	0.001 % FS/°C (-10 ~ 10 °C, 30 ~ 50 °C 구간)
동시 표시	압력, 전기 측정 또는 출력, IDOS 외부 모듈의 3개 창

시리즈 공통 사양

항목	사양
정확도 정의	비직선성 · 히스테리시스 · 반복성
온도 영향	10 ~ 30 °C 밖에서 0.001 % FS/°C (-10 ~ 10 °C, 30 ~ 50 °C 구간)
압력 발생	30초 안에 0 ~ 20 bar, 95 % 진공
과압 보호	내부 압력 릴리프 밸브
압력 매체	대부분의 기체 (알루미늄, 황동, 스테인리스, 니트릴, 폴리우레탄, PTFE, 아세탈, 나일론 접촉)
압력 연결	공구 없는 퀵 피팅, G1/8 암나사 · 1/8 NPT 암나사 어댑터 포함
시험 기능	스위치 시험(동작 · 복귀 포착), 압력 누설 시험, 안전밸브 시험, mA 스텝 · 램프, 최대 · 최소
데이터	사용자 메모리 8 GB(공칭), 최대 4채널 로깅(수동 또는 일정 간격 자동 저장), PASS/FAIL 오차 분석, 4Sight2 Lite 라이선스 1개 무상
외부 센서	IDOS 지능형 디지털 출력 센서 모듈 (USB 컨버터)
디스플레이	110 mm(4.3 in) 컬러 LCD 터치스크린, 480 × 272 픽셀
표시 언어	영어, 중국어, 네덜란드어, 프랑스어, 독일어, 이탈리아어, 일본어, 한국어, 포르투갈어, 러시아어, 스페인어
자동 교정	교정 소프트웨어의 처리 작업 내려받기 후 자동 진행, 오차 실시간 표시, zero span 조정
전원	AA 알카라인 8개, 기능에 따라 18 ~ 26시간 (선택 사양 IO620-PSU 어댑터)
인터페이스	USB 타입 A(마스터) · USB 미니 B(슬레이브)
전기 커넥터	4 mm 소켓 4개
크기 · 무게	270 × 130 × 120 mm · 1.96 kg (배터리 포함)
보호 등급	IP54
동작 온도 · 보관 온도	-10 ~ 50 °C (IO620-PSU 사용 시 0 ~ 40 °C) · -20 ~ 70 °C
습도 · 고도	0 ~ 90 % RH (비응축) · 최대 2000 m
규격	BS EN 61010-1:2010, BS EN 61326-1:2013, 압력 장비 지침 SEP, CE
구성품	알카라인 배터리, 손잡이 끈, 테스트 리드, G1/8 · 1/8 NPT 암 어댑터, 교정 인증서, 빠른 사용 안내서

활용 분야

펌프가 필요한
현장 압력 시험

압력 스위치 확인 — 동작과 복귀 압력을 포착해 설정값을 점검합니다.
안전밸브 시험 — 소형 안전밸브가 열리는 압력을 현장에서 확인합니다.
트랜스미터·mA 루프 점검 — 내부 루프 전원으로 트랜스미터를 구동하고 출력을 대조합니다.
교정 기록 자동화 — 4Sight2 작업을 내려받아 자동으로 진행하고 결과를 남깁니다.

선택 가이드

펌프 유무별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
펌프로 20 bar까지 직접 가압할 때	DPI 611	내장 펌프와 터치스크린, 안전밸브·누설 시험을 갖춥니다.
펌프 없이 측정만 하면 될 때	DPI 800/802	25 mbar ~ 700 bar 내장 센서를 고르고 외부 펌프와 조합합니다.
압력 모듈을 바꿔 끼워 범위를 넓힐 때	DPI 612 Flex	PM 620 모듈로 25 mbar ~ 1000 bar를 다룹니다.

DPI 611과 함께 보는
압력 교정기

DPI 611 정확도는 0.0185 %입니까, 0.025 %입니까?
두 값 모두 맞지만 의미가 다릅니다. 0.0185 % FS는 정확도이고 0.025 % FS는 1년 총 불확도입니다.
DPI 611은 유압이나 HART도 지원합니까?
아닙니다. DPI 611은 공압 전용입니다. 유압 매체는 다루지 않으며 HART 통신 기능도 없습니다.
DPI 611로 현장에서 어떤 시험을 수행합니까?
스위치의 동작·복귀 압력과 압력 누설, 안전밸브가 열리는 압력을 시험하고 mA 스텝·램프를 출력합니다.
DPI 611은 교정 기록을 남깁니까?
네, 8 GB 메모리에 로깅하고 PASS/FAIL 오차 분석을 수행합니다. 4Sight2 Lite 라이선스 1개가 함께 제공됩니다.
DPI 800/802와 무엇이 다릅니까?
DPI 611은 펌프가 있어 20 bar까지 직접 가압합니다. DPI 800/802는 측정 전용이어서 외부 펌프와 함께 사용합니다.

Druck DPI611 휴대용 압력 교정기
