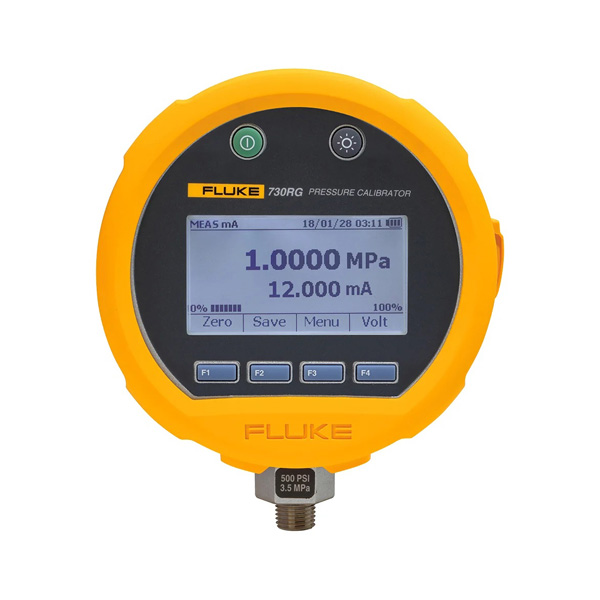

FLUKE-730G 스마트 디지털 압력 교정기

FLUKE-730G 스마트 디지털 압력 교정기

MODEL
FLUKE-730G
브랜드
FLUKE

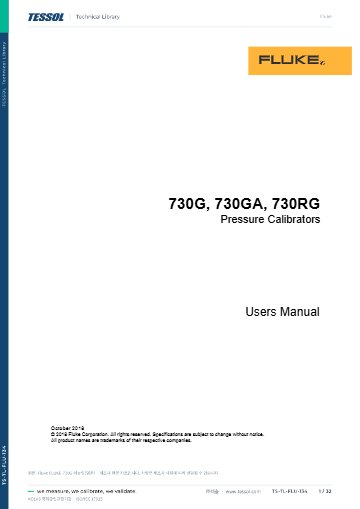

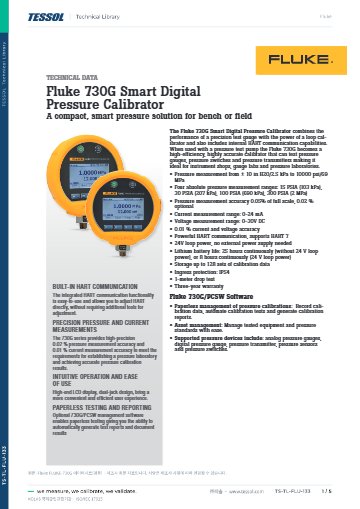

제품 자료
제품문의 구매하기

디지털 테스트 게이지에
루프 점검을 더한 압력 교정기

Fluke 730G 스마트 디지털 압력 교정기 (730G · 730GA · 730RG)

견적 받기

Fluke 국내 공식 대리점

Fluke 730G는 디지털 테스트 게이지에 mA·V 측정, 24 V 루프 전원, HART 7을 합친 스마트 디지털 압력 교정기(Smart Digital Pressure Calibrator)입니다. 730G·730GA·730RG 세 계열이 게이지압·절대압·기준급 압력 점검을 나눠 맡으며, 본체는 압력을 발생시키지 않고 측정만 하는 850 g 장비입니다.

정확도는 730G가 0.05 % FS(0.02 % 옵션), 730RG가 양압 0.02 % FS이며, 1년 안정도와 온도 영향까지 포함한 값이라 현장 점검과 기준 게이지 비교를 같은 본체로 할 수 있습니다. 리튬 이온 배터리로 루프 전원 없이 25시간 연속 운전하고, 3년 보증이 포함된 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.05 % FS

730G 정확도 (0.02 % 옵션)

0.02 % FS

730RG 양압 정확도

HART 7

추가 도구 없이 트랜스미터 조정

IP54

보호 등급, 1 m 낙하 시험

특징

압력 게이지와 루프 교정을
합친 730G

핵심 특징현장에서 달라지는 점
HART 7 기본 장착별도 통신기를 가져가지 않고 HART 트랜스미터를 현장에서 바로 조정하므로 점검 장비 수가 줄어듭니다.
정밀 전류 측정전류를 읽음값의 0.01 % ±2 LSD로 측정하므로 트랜스미터 출력 오차를 압력 오차와 나눠 판단할 수 있습니다.
고급 LCD와 듀얼 잭 구조밝은 화면에 압력과 전기 값이 함께 나타나 설비 옆에서도 쉽게 읽힙니다.
730G/PCSW 보고서 자동 작성교정 데이터를 내려받아 보고서를 자동으로 만들므로 수기 기록과 전사 작업이 줄어듭니다.
교정 데이터 128세트 저장현장에서 측정한 데이터를 본체에 쌓아 두었다가 사무실에서 한꺼번에 정리할 수 있습니다.
IP54 구조와 1 m 낙하 시험분진과 물튀김이 있는 계장 현장에서 본체 파손으로 점검이 끊기는 일을 줄입니다.

펌프 조합

730G와 조합하는
공압·유압 펌프 키트

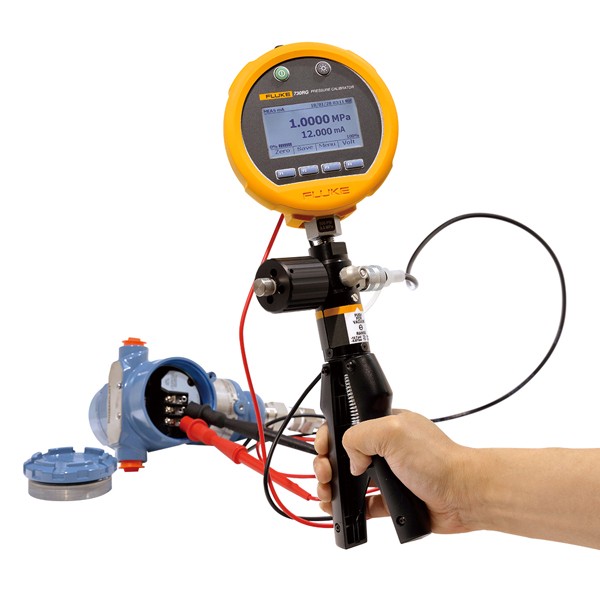

펌프 키트로 가압하고 본체로 측정

730G에는 펌프가 없으므로 약 69 bar 이하의 게이지에는 700PTPK 공압 펌프 키트(700PTP-1 펌프, 최대 40 bar)를, 그보다 높은 범위에는 700HTPK 유압 펌프 키트(700HTP-2 펌프, 최대 690 bar)를 조합합니다. 키트에 호스와 어댑터, 하드 케이스가 들어 있어 현장으로 이동할 때 가방 하나로 챙길 수 있습니다.

계열 비교

730G·730GA·730RG
정확도와 용도

730G는 0.05 % FS 등급의 범용 게이지압 모델입니다. 730GA는 범위의 0.05 % 정확도로 절대압 계기를 점검하고, 730RG는 양압 0.02 %와 진공 0.05 %의 기준급 정확도로 현장 기준 게이지를 대조합니다. 저압용 730G01·730G02는 범위의 ±0.2 %이므로 점검할 계기의 허용오차와 먼저 비교하세요.

교정 관리

730G 교정 보고서와
재교정 관리

추적 가능한 교정 보고서와 재교정

730G에는 추적 가능한 교정 보고서가 함께 제공되며, 정확도 사양에는 1년 안정도가 포함되어 있습니다. 재교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다. 점검 허용오차에 맞춰 교정 주기를 정하고 이력을 이어 가세요.

사용 방법

Fluke 730G
HART 조정과 730G/PCSW 보고서

Fluke 730G는 24 V 루프 전원과 HART 7로 압력 트랜스미터를 현장에서 조정하고, 교정 데이터를 최대 128세트 저장합니다. 선택 사양인 730G/PCSW 소프트웨어로 데이터를 기록하고 시험 보고서를 자동으로 만듭니다.

소프트웨어·도구하는 일
730G/PCSW (선택)교정 데이터 기록, 시험 자동화, 보고서 작성, 시험 장비·압력 표준 관리
HART 7 · 내부 HART 저항추가 도구 없이 HART 트랜스미터 조정
USB 케이블730G와 PC 연결(구성품)
700PTPK · 700HTPK공압 최대 40 bar, 유압 최대 690 bar 가압

처음 연결하는 순서

순서할 일
1시험 압력에 맞춰 700PTPK 공압 또는 700HTPK 유압 펌프 키트를 730G와 피시험 계기에 연결하세요.
2트랜스미터는 테스트 리드로 연결하고 730G의 24 V 루프 전원으로 구동합니다.
3HART 통신에 저항이 필요하면 내부 HART 저항을 사용하세요. 이때 구동 용량은 950 Ω으로 내려갑니다.
4펌프로 가압하며 압력과 mA를 비교하고, 필요하면 HART로 트랜스미터를 조정합니다.
5USB 케이블로 PC에 연결하고 730G/PCSW에서 교정 데이터를 정리해 보고서를 만드세요.

730G/PCSW는 아날로그·디지털 압력 게이지, 압력 트랜스미터, 압력 센서, 압력 스위치의 시험 기록을 함께 관리합니다.

사양

730G 계열
범위와 공통 사양

모델압력 형식압력 범위파열 압력
730G01게이지±20 mbar약 0.207 bar
730G02게이지±70 mbar약 0.345 bar
730G04게이지약 -0.965 ~ 1.03 bar약 4.14 bar
730G05게이지약 -0.965 ~ 2.07 bar약 8.27 bar
730G06게이지약 -0.827 ~ 6.89 bar약 27.6 bar
730G27게이지약 -0.83 ~ 20 bar약 82.7 bar
730G07게이지약 -0.827 ~ 34.5 bar약 138 bar
730G08게이지약 -0.965 ~ 68.9 bar약 276 bar
730G10게이지약 -0.965 ~ 138 bar약 552 bar
730G29게이지약 -0.965 ~ 207 bar약 689 bar
730G30게이지약 -0.965 ~ 345 bar약 689 bar
730G31게이지약 -0.965 ~ 689 bar약 1034 bar
730GA4절대압약 0 ~ 1.03 bar약 4.14 bar
730GA5절대압약 0 ~ 2.07 bar약 8.27 bar
730GA6절대압약 0 ~ 6.89 bar약 27.6 bar
730GA27절대압약 0 ~ 20.7 bar약 82.7 bar
730RG04기준급 게이지약 -0.965 ~ 1.03 bar약 3.1 bar
730RG05기준급 게이지약 -0.965 ~ 2.07 bar약 6.21 bar
730RG06기준급 게이지약 -0.827 ~ 6.89 bar약 68.9 bar
730RG27기준급 게이지약 -0.83 ~ 20 bar약 138 bar
730RG07기준급 게이지약 -0.827 ~ 34.5 bar약 138 bar
730RG08기준급 게이지약 -0.965 ~ 68.9 bar약 689 bar
730RG29기준급 게이지약 -0.965 ~ 207 bar약 689 bar
730RG30기준급 게이지약 -0.965 ~ 345 bar약 689 bar
730RG31기준급 게이지약 -0.965 ~ 689 bar약 1034 bar

계열별 정확도

항목사양
730G 계열전체 범위의 0.05 % (선택 시 0.02 %)
730G01 · 730G02범위의 ±0.2 %
730RG 계열양압 범위의 ±0.02 % · 진공 ±0.05 %, 18 ~ 28 °C 밖에서 0.003 % FS/°C 추가
730GA 계열범위의 ±0.05 %
정확도 기준직선성, 반복성, 분해능, 기준 정확도, 1년 안정도, 온도 영향 포함

공통 사양

항목사양
mA · V 측정0 ~ 24 mA · 0 ~ 30 V DC, 읽음값의 0.01 % ±2 LSD (23 ±5 °C)
전기 분해능전류 1 µA · 전압 1 mV
루프 전원 · HART24 V DC @ 20 mA · HART 7 지원, 추가 도구 없이 HART 조정
드라이브 용량1200 Ω (HART 저항기 없이) · 950 Ω (내부 HART 저항기 포함)
사양 유효 범위범위의 110 %까지
내부 온도 정확도±0.5 °C (제품 내부 온도 측정)
매체730G01 · 02 · 04 · 05, 730RG04 · 05: 깨끗하고 건조한 비부식성 기체 / 약 6.89 bar 초과 범위: 316 스테인리스와 맞는 액체 · 기체
압력 발생없음 (700PTPK 공압 · 700HTPK 유압 펌프 키트 조합)
공압 펌프 키트 (700PTPK)약 69 bar 이하 게이지용, 700PTP-1 펌프로 최대 40 bar, 호스 · 어댑터 · 하드 케이스 포함
유압 펌프 키트 (700HTPK)약 69 bar 초과 게이지용, 700HTP-2 펌프로 최대 690 bar, 700HTH-1 호스 · 어댑터 · 하드 케이스 포함
메모리교정 데이터 최대 128세트
배터리리튬 이온, 루프 전원 없이 연속 25시간 · 24 V 루프 전원 사용 시 8시간
압력 연결1/4 in NPT 암나사, M20 수 · 1/4 in BSP 수 어댑터
크기 · 무게155 × 130 × 44 mm · 850 g
보호 등급 · 낙하IP54 · 1 m
구성품교정기, 리튬 이온 배터리 팩, AC 전원 공급 장치 · 배터리 충전기, 테스트 리드 세트, 피팅 2종, 악어 클립, USB 케이블, 추적 가능한 교정 보고서
선택 사양730G/PCSW 교정 소프트웨어 (FLK-730PCSWCN)
보증3년

활용 분야

730G 압력 교정기가
쓰이는 현장

  • 압력 트랜스미터와 스위치 조정 — HART 7로 트랜스미터를 설정하고 24 V 루프 전원으로 시험합니다.
  • 압력 실험실의 기준 비교 — 730RG의 0.02 % 등급으로 현장 게이지와 트랜스미터를 대조합니다.
  • 교정 보고서 작성 — 교정 데이터를 기록해 두면 소프트웨어가 보고서를 자동으로 만듭니다.
  • 장비 자산 관리 — 시험한 장비와 압력 표준을 소프트웨어에서 목록으로 관리합니다.

선택 가이드

요구 정확도에 맞는
730G 계열 선택

이럴 때 (현장 조건·요구 정확도)권장 모델선택 이유
0.02 %급 기준 비교가 필요할 때730RG양압 0.02 % FS, 진공 0.05 %의 기준급 정확도라 현장 게이지와 트랜스미터를 대조하는 기준기로 알맞습니다.
범용 게이지압을 점검할 때730G0.05 % FS 등급으로 일반 현장 점검에 충분하고, 더 높은 정확도가 필요하면 0.02 % 옵션을 고를 수 있습니다.
절대압 계기를 교정할 때730GA0 ~ 약 20.7 bar 절대압의 네 범위를 갖추고 정확도가 범위의 0.05 %여서 절대압 계기 교정에 맞습니다.
펌프가 내장된 교정기가 필요할 때Fluke 719Pro전동 펌프로 압력을 직접 발생시키므로, 측정 전용인 730G와 달리 펌프 키트 없이 가압합니다.
