압력을 읽는 DPI 800,
mA도 재는 DPI 802 교정기

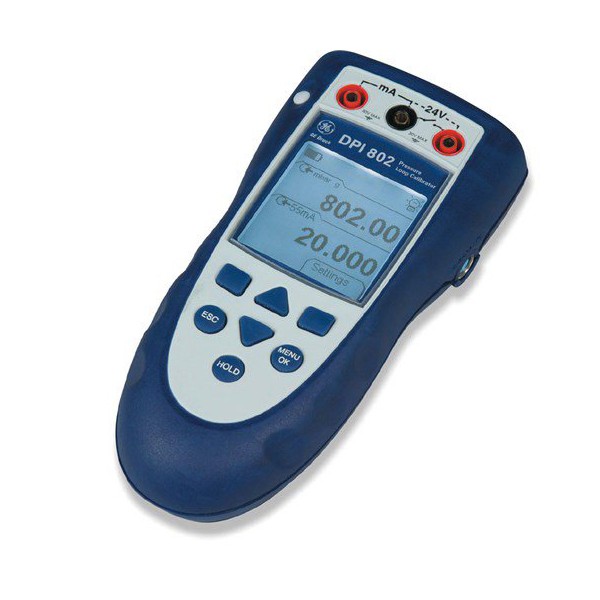

Druck DPI 800/802 압력 지시계 · 루프 교정기

견적 받기

Druck DPI 800/802는 25 mbar ~ 700 bar 내장 센서를 갖춘 500 g급 휴대형 장비입니다. DPI 800은 압력을 읽는 압력 지시계, DPI 802는 압력·mA를 동시에 측정하는 압력 루프 교정기(Loop Calibrator)이며, 두 모델 모두 외부 펌프와 조합해 계기와 트랜스미터를 점검합니다.

내장 센서는 범위에 따라 0.05~0.1 % FS 표준형 또는 0.01~0.03 % FS 고급형 등급을 고를 수 있으며, AA 알카라인 전지 3개로 측정 50시간 넘게 운전합니다. 누설 시험과 자동 스위치 시험을 기본으로 갖춘 이 장비는 (주)테솔이 국내에 공식 공급합니다.

25 mbar ~ 700 bar

내장 압력 센서 범위

0.01 ~ 0.03 % FS

고급형 정밀도 (범위별)

500 g

AA 알카라인 3개 구동 본체

50시간 초과

측정 모드 배터리 시간

특징

두 가지 등급과
두 가지 기능

핵심 특징현장에서 달라지는 점
표준형 · 고급형 두 등급사용할 범위와 요구 정확도에 맞춰 등급을 고를 수 있어 필요 이상의 정확도 등급을 선택하지 않아도 됩니다.
25 mbar ~ 700 bar 내장 센서저압 차압 계기부터 고압 배관까지 센서 범위만 바꿔 같은 본체로 대응합니다.
게이지 · 절대 · 게이지/차압 형식점검 대상에 맞는 센서 형식을 고르고, 단일 또는 이중 범위 구성으로 한 본체에 두 범위를 담습니다.
DPI 802 mA 동시 측정압력과 전류를 한 화면에서 읽어 트랜스미터 입출력 오차를 바로 판단합니다.
프로그램 누설 시험압력 강하와 누설률을 자동으로 계산해 배관 기밀 점검에 걸리는 시간을 줄입니다.
자동 스위치 시험스위치 동작과 복귀 지점을 자동으로 검출해 수동 판독의 편차를 줄입니다.

모델 구분

DPI 800과 802의
역할 차이

mA와 루프 기능은 DPI 802에만

DPI 800은 압력만 읽는 지시계이고, DPI 802는 압력과 mA를 동시에 측정하며 24 V 루프 전원과 HART 저항 선택을 갖춘 루프 교정기입니다. 두 모델 모두 펌프가 없으므로 Druck PV210, PV211, PV411 같은 핸드 펌프와 조합하며, 펌프까지 내장한 기종은 20 bar까지 가압하는 DPI 611을 검토하세요.

정확도 읽기

표준형과 고급형의
조건 차이

표준형은 0~50 °C 총 정확도에 1년 안정도와 교정 불확도를 포함한 값이고, 고급형은 18~28 °C 정밀도이며 1년 안정도(읽음값의 0.01 %)와 교정 불확도(읽음값의 50 ppm)는 별도입니다. 같은 범위라도 두 등급의 기준이 다르므로, 성적서의 불확도 예산에는 고급형 값에 안정도와 교정 불확도를 더해 입력하세요.

교정 관리

DPI 800과 802의
교정 이력 관리

기준 장비의 주기적 교정

고급형 정밀도는 18~28 °C 조건에 한하므로 교정 이력과 사용 환경을 함께 관리해야 합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다. 교정 주기는 요구 불확도와 사용 빈도에 맞춰 정하세요.

사양

범위별 정확도와
모델 비교 사양

압력 범위센서 형식표준형 정확도 (% FS)고급형 정밀도 (% FS)
25 mbar게이지/차압0.10.03
70, 200, 350, 700 mbar게이지/차압0.0750.03
350 mbar절대압0.1해당 없음
-1 ~ 1 bar, -1 ~ 2 bar게이지/차압0.050.01
2 bar절대압0.075해당 없음
-1 ~ 3.5, 7, 10, 20 bar게이지/차압0.050.01
7 bar, 20 bar절대압0.075해당 없음
35, 70, 100, 135, 200 bar게이지/차압0.050.01
350 bar, 700 bar밀폐 게이지0.05해당 없음

모델 비교

항목DPI 800DPI 802
기능압력 지시계압력 + mA 동시 측정 루프 교정기
mA 측정해당 없음0 ~ 55.000 mA, 읽음값의 0.02 % + 3 counts
mA 온도 계수해당 없음0.002 % FS/°C (-10 ~ 10 °C, 30 ~ 50 °C 구간)
루프 전원 · HART해당 없음24 V ±10 % (최대 35 mA) · 250 Ω HART 저항 메뉴 선택
스위치 감지해당 없음열림 · 닫힘 감지, 2 mA
전기 커넥터해당 없음4 mm 소켓
배터리AA 알카라인 3개, 측정 50시간 초과측정 50시간 초과 · 24 V 출력 시 10시간 초과
구성품배터리 · 교정 인증서 · 사용 설명서왼쪽 구성 + 전기 시험 리드 세트

시리즈 공통 사양

항목사양
표준형 정확도 기준0 ~ 50 °C 총 정확도, 1년 안정도 · 교정 불확도 포함
고급형 정밀도 기준18 ~ 28 °C, 1년 안정도(읽음값의 0.01 %) · 교정 불확도(읽음값의 50 ppm) 별도
내장 센서 범위25 mbar ~ 700 bar
센서 구성단일 또는 이중 범위, 이중 범위의 게이지/차압 센서는 게이지로 구성, 100 bar 이상 센서는 한 개만 가능
접촉 재질 · 매체스테인리스, 범위에 따라 비부식성 기체 · 액체 또는 비부식성 기체
과압350 mbar 이하 4 × FS(일시) · 700 mbar ~ 700 bar 2 × FS, 최대 작동 압력 1.1 × FS
압력 연결G 1/8 암나사 또는 1/8 NPT 암나사
시험 기능자동 스위치 시험, 누설 시험(압력 강하 · 누설률), 홀드, 최소/최대/평균, 알람, tare
외부 센서IUPM/IUPMP(IDOS) 범용 압력 모듈
디스플레이백라이트 그래픽 LCD
크기 · 무게180 × 85 × 50 mm · 500 g
동작 온도 · 보관 온도-10 ~ 50 °C · -20 ~ 70 °C
습도0 ~ 90 % (비응축)
데이터 (IO800E 옵션)1000점 메모리(이중 판독 750점, 날짜 · 시간 포함), 1초 ~ 23시간 59분 59초 주기 또는 수동 기록, RS232
RS232 (IO800E)19200 보드 · 8 데이터 비트 · 1 정지 비트 · 패리티 없음 · Xon/Xoff, 출력 ASCII (쉼표 구분)
옵션IO800A 패브릭 케이스 · IO800B 벨트 클립 · 손목 띠 · 벤치 받침대 · IO800C NiMH 배터리와 충전기 · IO800E 데이터 로깅 업그레이드와 RS232 리드
규격EN 61010-1, EN 61326-1, PED SEP, CE (본질안전 등급 없음)

활용 분야

펌프와 조합하는
압력 점검 현장

  • 압력 시험·유지보수 — 현장 압력 계기를 핸드 펌프와 조합해 점검합니다.
  • 트랜스미터 교정 — DPI 802로 압력 입력과 mA 출력을 동시에 대조합니다.
  • 루프 설정·진단 — 24 V 루프 전원과 HART 저항으로 루프를 구성해 진단합니다.
  • 스위치 동작 확인 — 자동 스위치 시험으로 동작·복귀 압력을 기록합니다.

선택 가이드

필요한 기능별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
압력만 읽으면 충분할 때DPI 800mA와 루프 기능 없이 압력 지시와 누설·스위치 시험을 수행합니다.
압력과 mA를 같이 점검할 때DPI 802mA 동시 측정과 24 V 루프 전원, HART 저항 선택을 더했습니다.
펌프까지 내장된 교정기가 필요할 때DPI 611내장 펌프로 20 bar까지 직접 가압합니다.
